Topné schémata pro jednopatrový dům: 3 efektivní způsoby

Jak vybavit vytápění soukromé jednopodlažní bydlení nejlevnější a efektivnější? Který režim je účinnější: s přirozeným oběhem nebo nuceným? Odpovědi na tyto otázky, stejně jako doporučení pro navrhování klimatického systému s vlastními rukama, naleznete v níže uvedeném materiálu.

Vlastnosti topného systému

Nejen pohodlí lidí, kteří v něm žijí, ale také její ekonomika závisí na tom, jaký druh topení schématu jednopatrového domu bude využíván k ohřevu. To platí zejména v moderních podmínkách, kdy se stále více zvyšují náklady na energii.

Při výběru rozhodnutí je třeba zvážit následující faktory:

1. Jednoduchost. Je žádoucí, aby existovala příležitost k zahřívání vytápění jednopatrového soukromého domu s vlastními rukama. Tím se minimalizují náklady na jeho uspořádání.
2. Ekonomický provoz. Jak již bylo uvedeno, částka, která bude každý měsíc vynaložena na nástroje, závisí na tom, které technologie budou použity. V tomto smyslu jsou nejúčinnější schémata ohřevu vody u jednopodlažního domu pomocí plynového kotle pracujícího na kmeni nebo zkapalněném plynu.

1. Spolehlivost. Bez ohledu na okolní teplotu a jiné vnější faktory by klimatický systém domova měl poskytovat komfort a pohodu v areálu. Vytápění jednopatrového domu by mělo fungovat tak, aby se zabránilo zamrznutí chladicí kapaliny i v nejtěžších zimách.
2. Autonomie. Doporučuje se upřednostňovat programy, které jsou nejméně závislé na fungování externích inženýrských sítí. V opačném případě přerušení dodávky plynu nebo elektřiny, které se často vyskytují v domácí realitě, způsobí poruchu.

Tip! V tomto případě jsou nejpřijatelnější projekty jednopatrových domů se sporákem. Ale v takovém případě se budete muset starat o dostupnost dostatečného množství tuhého paliva. Kromě toho vyžaduje provoz pece od osoby trvalou pozornost. Vezměte to při výběru.

Volba energie

Hlavním prvkem každého topného systému je kotel - zařízení, které provádí ohřev chladicí kapaliny, která pak vstupuje do radiátorů a vytápí vzduch v místnosti.

Následující palivo lze použít k ohřevu:

• palivové dříví - tato možnost je obzvláště účinná, pokud si je můžete připravit sami, jinak náklady na vytápění mohou být poměrně vysoké;

• pelety a uhlí jsou dobrou volbou, ale kotle pracující s těmito druhy paliva vyžadují od osoby v průběhu provozu neustálou pozornost;
• motorová nafta, elektřina a zkapalněný plyn jsou velmi účinnými nosiči energie, ale jejich cena je poměrně vysoká (lze je použít i tehdy, pokud není k domu připojeno plynové potrubí);
• Zemní plyn je nejúčinnější a nejlevnější způsob, jak vytápět pokoj.

Směrování trubek

Schéma topného systému jednopatrového domu kromě topných zařízení a radiátorů vyžaduje přítomnost potrubí, které se používají k přepravě chladicí kapaliny z kotle na topné panely.

Celkem existují tři společné schémata, z nichž každá bude podrobně popsána níže.

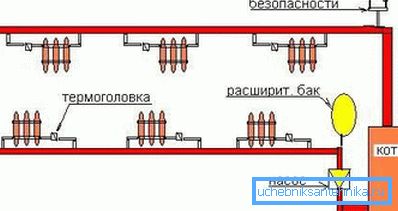

Metoda 1. S jednou trubkou

Nejjednodušší, efektivní a nejčastěji používaná metoda instalace.

Schéma jednopatrového topného systému pro jednopatrový dům je postaveno následovně:

1. Podél obvodových stěn domu je instalován odvodňovací potrubí o průměru nejméně 32 mm. Musí být namontován pod úhlem tak, aby se chladicí chladicí kapalina automaticky vrátila do kotle pod gravitačním působením pro následné zahřívání. (Viz také Rozložení potrubí: Funkce.)

Tip! Někteří "odborníci" doporučují instalaci potrubí mimo domov, s ohledem na estetické důvody. Nemusíte to dělat! Protože takové řešení vede k významným tepelným ztrátám, což snižuje účinnost vytápění.

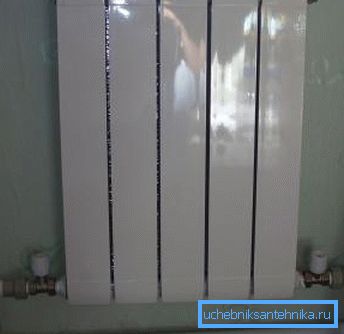

1. Do výsledného kroužku se používají trubky s menšími průměry (20 mm). Je žádoucí je připojit pomocí ventilů s termostaty. Takže budete moci regulovat teplotu každého chladiče zvlášť. V horní části topného panelu je nutno zajistit instalaci vzduchového ventilu, který zabrání "přeplnění" vzduchového systému, což negativně ovlivňuje provozní účinnost topného systému.

Tento systém domácího vytápění má mnoho pozitivních bodů:

• jeho instalace nezpůsobuje potíže ani nezkušeným řemeslníkům;
• k instalaci takového schématu je nutné zakoupit minimální počet potrubí a dalších částí;
• veškerá tepelná energie je spotřebována pouze uvnitř, jsou vyloučeny její neproduktivní ztráty;
• Používáte-li systém vytápění s nuceným oběhem - jednopatrový dům nebo městský byt - toto řešení umožní, aby systém zůstal funkční i v případě krátkého výpadku elektrické energie.

Metoda 2. S dvěma trubkami

V tomto případě, jak název napovídá, je jedna trubka použita k dodávce horké vody a další potrubí se používá k přepravě do kotle.

Schéma dvouvrstvého topného systému jednopatrového domu se montuje v tomto pořadí:

• Dva paralelní potrubí jsou napříč přes dům - mohou být instalovány otevřeným způsobem, skryté pod podlahovým krytem, ​​zděné do zdi nebo zdobené krabicí;
• topných radiátorů a dalších podobných zařízení, jako kdyby "narazili" do potrubí a vytvářeli propojky.

Teplá voda účinněji zahřívá místnosti, jejichž topné panely jsou umístěny blíže k kotli. Pro vyvážení obvodu se často používají uzavírací ventily, ruční ovládání nebo použití termostatů.

Nevýhody tohoto řešení jsou zřejmé:

• zvýšená spotřeba dílů potřebných pro instalaci topení;
• nebezpečí selhání jednotlivých segmentů sítě v důsledku zmrazení chladicí kapaliny (k tomu dochází často při otevření ventilů, které omezují přístup vody k radiátorům nejblíže kotli).

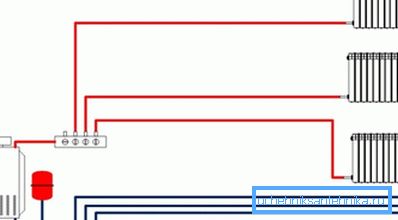

Metoda 3. Radiace

Je velmi efektivní, pokud jde o nastavení teploty v jednotlivých místnostech, ale je to nejdražší a obtížně instalovatelná. Taková schéma je často používána k zajištění tepla pro velké plochy obytných budov, kde je zajištěn nucený oběh vody v potrubí.

Návod k instalaci je následující:

• Dva kolektory jsou instalovány v kotelně nebo na jiném vhodném místě, připojeném k potrubí dodávajícím a vypouštějícím chladicí kapalinu;
• z těchto sběratelů jde pár trubek na každý radiátor v domě.

Výhody tohoto systému již byly zmíněny, a pokud jde o nedostatky, jsou zřejmé:

• pro instalaci je nutné zakoupit velké množství součástí a jiného zařízení;
• je třeba vyřešit problém, kam skrýt příchozí a odchozí potrubí.

Závěr

Účinnost topného systému závisí nejen na zvoleném schématu jeho uspořádání. Dále je třeba se postarat o vysoce kvalitní izolaci konstrukce, stejně jako instalace energeticky úsporných oken. Více informací naleznete v přehledu videa v tomto článku.
