Topné registry: výrobní metody, typy, výpočet tepelného

Jak jsou topné registry z hladkých trubek? Jaké to jsou? Kdy je použití těchto ohřívačů oprávněné? Nakonec, jak vypočítat registr - vytápění musí odpovídat charakteristikám místnosti, že? Pokusíme se odpovědět na tyto otázky.

Co to je?

Jednoduchým způsobem je topný registr jeden nebo několik trubek s velkým průměrem, kterými cirkuluje chladicí kapalina. Trubky jsou spojeny mosty a dodávány s přípojkami pro připojení přívodních potrubí tak, aby oběh probíhal v celém ohřívači.

Jakými značkami lze klasifikovat topné registry?

Materiály

Jejich výběr není příliš velký:

• Vlastní provedení jsou nejčastěji z černé oceli. Metoda spojování trubek, přechodů a větví - svařování.

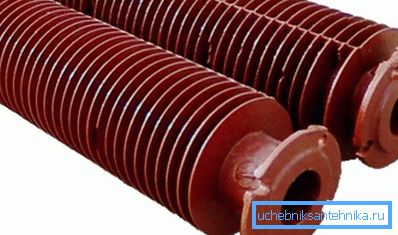

• Průmyslové registry mohou být sestaveny z litinových trubek s ploutvemi. Pro montáž jsou použity přírubové spoje s paronitovým těsněním. Vedle topení často registrují litiny, které hrají roli výměníků tepla, odvádějí teplo ze spalovacích produktů v kotolněch av různých průmyslových odvětvích.

Užitečné: při nepřítomnosti paronitu při ohřevu vody lze ho vyměnit za těsnění, ručně vystřižené z automobilové komory. Ale při vytápění průmyslových prostor s přehřátou párou bude třeba hledat přesně paronit: běžná pryž při teplotách 200-400 stupňů se rychle začne rozpadat.

Orientace

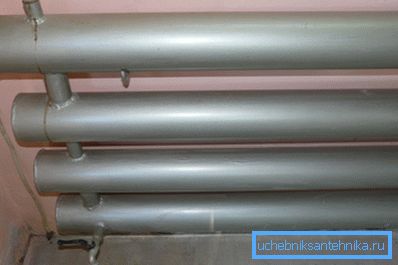

Typickým průmyslovým registrem topení je vodorovně orientovaná trubka. Trubkové ocelové topné radiátory pro obytné prostory jsou však často vertikální.

Při stejných celkových rozměrech a stejném povrchu není tepelný výkon topných registrů podstatně závislý na orientaci potrubí.

Horizontální orientace většiny výrobků je spojena s poměrně světskými důvody:

1. Pro vytvoření tepelné opony před oknem musí být ohřívač kompletně umístěn pod ním, což znamená dobře definovaný poměr délky a výšky.
2. Je mnohem jednodušší svařit nízký a podlouhlý registr z vodorovných trubek.

Jumpery

Tvar a velikost registrů propojky jsou rozděleny do průřezu a tvaru S.

Pokyny pro vytvoření registru první kategorie v krátkosti vypadá takto:

1. Trubky s velkým průměrem jsou řezány do segmentů stejné délky.
2. Jejich konce jsou zaseknuté disky řezané z ocelových plechů o tloušťce 3 až 4 milimetry.
3. Otvory potrubí a trysek jsou řezány ve stěnách potrubí, po kterých je zachycují a po úpravě formátu registru jsou opařené.
4. Přídavné, neslyšící přechodové body byly svařeny, což dalo konstrukční tuhost.

Výroba topných registrů tohoto typu je přitažlivá, protože vyžaduje minimum nástrojů: dostačuje bulharský a svařovací transformátor. Cenou jednoduchosti konstrukce je poměrně vysoká hydraulická odolnost zařízení díky četným přechodům průměru.

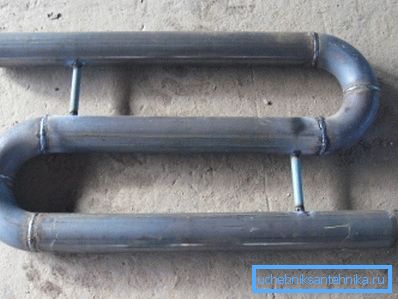

Registry ve tvaru písmene S pro ohřev jsou cívka s konstantním průřezem, v němž jsou potřebné pouze tenké propojek pouze pro tuhost. Pro výrobu zaoblení s trubkami o malém průměru (do 50 mm) se používá ohýbačka trubek. U velkých úseků je nutné získat hotové kohouty.

Zvláštní případy

Zvláště stojí za zmínku pár velmi zvědavých návrhů.

Průběžný registr

U podniků stavěných v 50.-70. Letech minulého století se místo sekčních nebo S-registrů používá poměrně zvědavá konstrukce: obchůdek nebo pomocná místnost je obklopena po celém obvodu neporušitelným potrubím. Schéma je užitečné v tom, že zajišťuje zahřívání stěn stoupajícím proudem teplého vzduchu po celé své délce.

Autonomní rejstřík

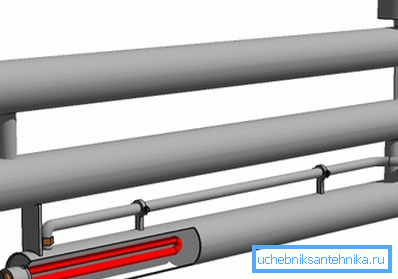

Jako autonomní topné zařízení se často používá registr, na konci spodní části je instalován jeden nebo několik trubicových elektrických ohřívačů.

Výroba zařízení má několik jemností.

• Jumpery v něm jsou provedeny na obou koncích každé sekce. Tím se zajistí konvekce chladicí kapaliny.
• Přístroj je otevřený. Část jeho kapacity se používá jako expanzní nádoba: chladicí kapalina zaplňuje registr pouze pro 90-95% objemu.
• Jako chladicí kapalina se často nepoužívá voda, ale olej (těžba nebo levné minerální látky), což nám umožňuje, abychom se nemuseli bát rozmrazování.

Montáž

Jaká je instalace topných registrů?

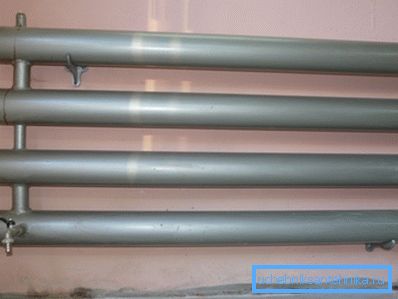

Nejjednodušší připevnění registru je na hladké výztuži vyvrácené do stěny o průměru 10-14 mm.

1. Stěna je označena úrovní několika děr, kde by měla být umístěna dolní a horní část.
2. Otvory jsou vrtány s průměrem menším než půl milimetru, než máte k dispozici.

Tip: jelikož je vrták s průměrem, například 11,5 mm, téměř nemožné nalézt, vrtání může být vyvrtáno o průměru 10 mm a roztaženo kovovým vrtákem o průměru 11,5 mm.

1. Části výztuže se zkosením jsou vedeny do stěny do hloubky nejméně 6-7 cm.
2. Na nich je topení zavěšeno.
3. Kotva je ohnutá a ohýbá se kolem registru. Pro ohýbání pomocí páky segmentu potrubí.
4. Nadbytečné kování je odříznuto na místě; konec je zaokrouhlen pomocí souboru, aby nedošlo k poranění.

Výpočty

Jaký je výpočet evidence topení? Začněme z dálky.

Jaké technické vlastnosti ohřívače by měly být při výběru zohledněny?

• Pracovní tlak Ve svařovaném registru zjevně překračuje parametry ústředního topení a umožňuje mu vydržet jakékoliv vodní kladivo.
• Provozní teplota Je snadné odhadnout, že neexistují žádná zvláštní omezení.
• Tepelná energie. Vybírá se v závislosti na objemu místnosti. Nedostatek tepla znamená, že bude doma studené; přebytek - to bude muset udržovat okna otevřená a vydržet návrhy.

Jak se vypočte topný registr pro ocelové kulaté potrubí o známém průměru?

Následující vzorec platí zde:

Q = Pi * Dn * L * k * Dt, kde:

• Q - průřez tepelného toku ve wattech.
• Pi je číslo pi považováno za 3.1415;
• DN - vnější průměr trubky v metrech.
• L - délka profilu v metrech.
• k je koeficient tepelné vodivosti ocelových trubek, který je 11,63 W / m2 * C.
• Dt je teplotní delta mezi chladicí kapalinou a vzduchem v místnosti.

Důležitý bod: Tepelný tok je vypočten pro jednu vodorovnou trubku tímto způsobem. Ve víceřádkovém registru pro všechny sekce, s výjimkou prvního, se používá další faktor 0,9: jsou v horním toku teplého vzduchu z první trubky, což snižuje teplotní delta.

Jak přepočítat průměr trubky specifikované prodejcem v palcích na obvyklé hodnoty? Zde je tabulka odpovídající velikosti:

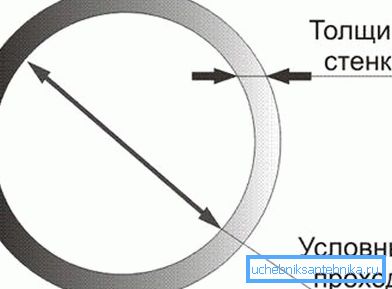

Poznámka: Dálkový ovladač se blíží vnitřnímu průměru. Chcete-li získat externí, je nutné přidat dvojnásobek tloušťky stěny trubky.

Odhadujeme přenos tepla čtyřřadého registru z trubky o vnějším průměru 108 mm a délce 1,2 m při teplotě +80 ° C a teplotě vzduchu v místnosti +20 ° C.

1. Pro první část je tepelný tok 3,1415 * 0,108 * 1,2 * 11,63 * (80-20) = 284 wattů.
2. Pro každý následující je vynásobeno 0,9. 284 * 0,9 = 255.
3. Celková hodnota je 284+ (255 * 3) = 1049 wattů.

Hodnocení zařízení

Pokusíme se stručně zhodnotit tento registr.

• Je extrémně odolný a odolný vůči chybám.
• Na rozdíl od profilů s vyvinutými ploutvemi je snadné čistit prach.
• Prakticky nepotřebuje praní. Zatímco chladicí kapalina cirkuluje v zařízení, bude se ohřívat v celé svazce.
• Vzhled - řekněme, pro amatéry. Registr nezdobí místnost.
• Vzhledem k nedostatku ploutví a nízké tepelné vodivosti oceli je tepelný výkon registru výrazně nižší než hliníkový chladič stejných rozměrů.

Závěry

Registry by měly být používány především pro vytápění garáží, dílny a průmyslových prostor. U bytu byste se měli podívat na kompaktní a slušivější hliníkové a bimetalové topení.

Jako vždy přidané video nabídne čtečce další informace. Úspěchy!
