Topné radiátory: rozměry a tepelný výkon

27-04-2018
Vytápění

Velikost topného tělesa je jedním ze základních parametrů, který určuje výkon tohoto zařízení. Proto se při výběru baterií pro instalaci do bytu nebo domu musí věnovat pozornost nejen materiálu, z něhož jsou vyrobeny, ale také jejich rozměrech.

V našem článku budeme zvažovat nejdůležitější aspekty této volby, stejně jako analyzovat závislost velikosti radiátoru a jeho tepelného výkonu.

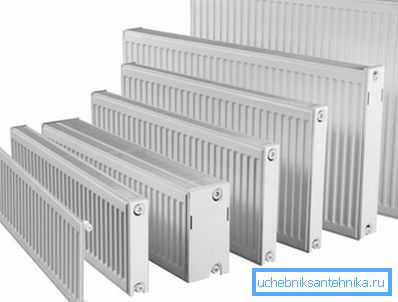

Zařízení pro vytápění se mohou lišit ve velikosti a výkonu.

Popis produktu

Konfigurace baterie

Sekční radiátory

Rozměry radiátorů přímo závisí na jejich konstrukci. I když je obecná schéma baterie baterie téměř vždy stejná, stále existují rozdíly.

Podle tohoto parametru jsou rozlišeny tyto skupiny produktů:

  • Sekční. Nejběžnější typ topných zařízení. Návrh se skládá z několika samostatných modulů, které mohou být vzájemně propojeny v libovolném počtu.

Dávejte pozor! Návod k použití sekčních radiátorů často obsahuje charakteristiky (přenos tepla, hmotnost), nikoliv celého výrobku, ale samostatné části. Tento přístup velmi usnadňuje všechny tepelné výpočty.

  • Tubulární. Vně jsou naprosto podobné průřezovým, ale mají úplnou strukturu. Ploutve těchto radiátorů představují kovové trubky, uvnitř kterých cirkuluje horká voda nebo jiná chladicí kapalina. Jsou charakterizovány poměrně vysokou cenou, ale zároveň jsou nejefektivnějšími topnými zařízeními.
  • Panel. Představte několik trubek s chladivem, uzavřených v kovovém pouzdře. Obvykle mají kompaktní rozměry, aby usnadnily jejich instalaci do malých typických bytů.

Je třeba poznamenat, že konfigurace značně určuje materiál, který se používá pro výrobu. Takže průřezové modely jsou vyrobeny buď z litiny nebo hliníku, a většina panelových zařízení používá oceli. Pokud jde o trubkové radiátory, mohou být také ocelové, ale měděné modely jsou považovány za nejproduktivnější mezi specialisty.

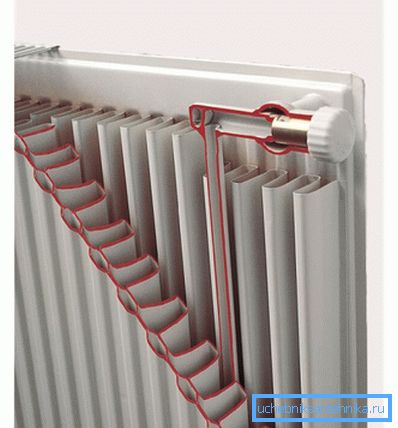

Typ struktury panelu

Rozměry hlavních odrůd

Jak jsme poznamenali výše, velikost topného zařízení určuje, kolik tepla bude vysílat do vzduchu v místnosti. Většina výrobců však vyrábí výrobky v různých rozměrech: zpravidla ve standardní, kompaktní (nízké) a rozšířené verzi. Tato různorodost umožňuje zvolit baterii pro konkrétní požadavky z hlediska tepla a polohy.

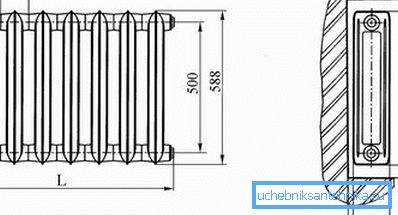

Výkres standardního litinového radiátoru s rozměry

Dávejte pozor! Vlastnosti montážního bodu ukládají určitá omezení maximální velikosti použité konstrukce, ale budeme o tom hovořit v části věnovaném instalaci instalace ručně.

Níže je tabulka, kterou můžete použít k určení velikosti většiny použitých typů radiátorů:

Materiál Parametr Standardní modely, mm Nízké modely, mm Vysoké modely, mm
Litina (průřezová) Výška 588 388 660 - 955
Hloubka 140 140 140
Velikost sekce 93-95 93-95 93-95
Ocel (panel) Výška 600 150 - 500 750 - 1200
Hloubka 70 - 150 70 - 150 70 - 150
Šířka panelu 400-3000 400-3000 400-3000
Hliník (průřez) Výška 580 200-400 700
Hloubka 75 -100 75 -180 80 -100
Velikost sekce 80 40 80
Ocel + hliník (bimetalické průřezové modely) Výška 550 - 580 300 - 500 až 900
Hloubka 75 -100 95 95
Velikost sekce 80 80 80

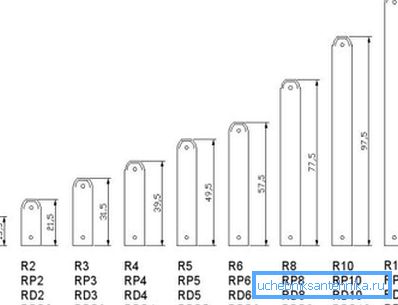

Modelové ocelové panely modelu (velikosti v cm)

Dávejte pozor! Tato tabulka zobrazuje průměrné parametry. Velikost topných radiátorů od různých výrobců se může lišit poměrně silně, protože pokud je pro vás důležité, aby odpovídaly rozměrům na milimetr, měli byste předem prozkoumat vlastnosti konkrétního modelu a je lepší měřit zvolenou kopii páskou.

Doporučení k instalaci

Výpočet tepelného výkonu

Pokud analyzujeme informace od výrobce, je zřejmé, že zařízení různých velikostí vyzařují do místnosti různá množství tepla. Z tohoto důvodu je třeba počítat počet sekcí nebo topných panelů pouze poté, co jste si vybrali model pro instalaci.

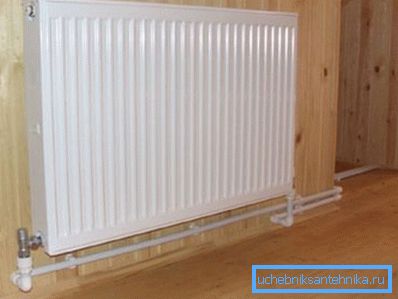

Fotografie instalovaného modelu oceli

Samotný výpočet je poměrně jednoduchý:

  • Vytápění 1 kubický metr obytného prostoru vyžaduje 41 wattů energie. V důsledku toho se požadovaná kapacita baterie zvýší úměrně velikosti místnosti.
  • Objem místnosti 5 x 5 x 3 m bude tedy 75 m3.
  • Pro vytápění budeme potřebovat 3075 wattů.

Proveďte výpočet nejčastěji používaných typů radiátorů:

  • Tepelné radiátory z litinového železa s průměrným odváděním tepla 120 W / sekce - 26 sekcí.

Dávejte pozor! Máme zlomkové číslo - 25,6 - takže jsme to zaokrouhli.

  • Ocelové radiátory (140 W) - 22 sekcí.
  • Hliníkové topné radiátory (180 W) - 17 profilů.
  • Bimetalické radiátory (200) - 14 sekcí.

Samozřejmě, pokud používáme zařízení se zvýšenou výškou, pak jejich tepelný výkon bude mnohem vyšší. Podle toho se sníží počet sekcí potřebných pro vytápění prostoru.

Správná instalace

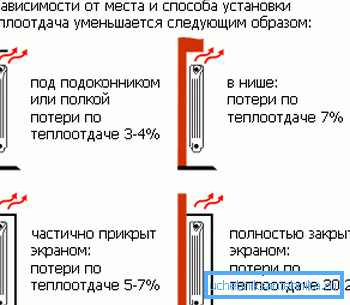

Ztráta tepla baterie

Kromě skutečných ukazatelů přenosu tepla závisí velikost vytápěcího tělesa, kterou získáváme pro náš dům, také od místa, kde jej instalujeme.

  • Takže pro instalaci podél stěn a pod okenními okny o výšce asi 90 cm se obvykle nakupují standardní baterie. V průřezových zařízeních se šířka nastavuje přidáním hran a v závislosti na rozměrech, které potřebujeme, musí být zpočátku vybrány panelové a trubkové výrobky.
  • Vysoké odrůdy lze použít na volných stěnách. Zpravidla se vyznačují zvýšeným odvodem tepla, a proto se obvykle montují ve velkých místnostech s nadbytkem volného prostoru.
  • Použití kompaktních radiátorů s nízkým profilem bude ospravedlněno v chodbách a chodbách, stejně jako v domcích s velkými okenními otvory.

Pokud jde o konkrétní čísla, měli byste dodržovat následující omezení:

  • Aby bylo zajištěno bezpečné chlazení studeného vzduchu do topného tělesa, nesmí být zařízení namontováno v blízkosti podlahy. Minimální mezera je asi 60 mm a optimální - 100 - 150 mm.
  • Totéž platí pro vzdálenost od horního okraje baterie až po okenní parapetu. Aby horký vzduch volně pronikl do místnosti, mezera mezi těmito prvky musí být nejméně 100 mm.

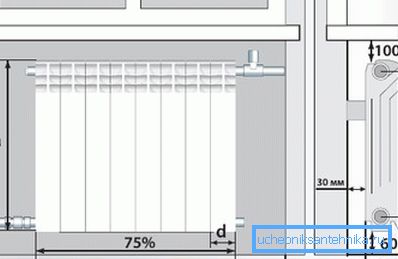

Správná schéma instalace

Dávejte pozor! Používáte-li rozměrový model, pak na okenním parapetu musíte dělat otvory pro uvolnění teplého vzduchu, zdobí je speciálními mřížkami. Mimochodem, instalace takových mřížek může částečně vyřešit problém tvorby kondenzátu na sklech v důsledku jejich ohřevu.

  • Je žádoucí vybrat šířku radiátoru tak, aby pokrývala téměř celý okenní otvor (nejméně 75 - 80% vzdálenosti od svahu ke svahu). V takovém případě bude mít zařízení dostatek energie, aby vytvořilo takzvanou tepelnou oponu, která zabraňuje vzniku průvanů.

Závěr

Při výběru velikosti radiátorů musíte nejprve věnovat pozornost tomu, jak jsou splněny úkoly, které stojí před topným systémem místnosti. Jak vidíte, při výběru a instalaci baterií existuje řada jemných odstínů, takže než začnete s nákupními a instalačními pracemi, měli byste si prohlédnout video uvedené v článku pro více informací.
