Topné pece s vodním okruhem: hlavní typy a způsob činnosti

V tomto článku se podíváme na to, jaká je topná pec s vodním okruhem, jaký je jejich pracovní princip a jaké jsou jejich konstrukční vlastnosti. Dále budeme hovořit o tom, jaké modifikace těchto zařízení jsou na trhu a jaké z nich je možné zvolit pro použití ve venkovském domku.

Otázka vytápění venkovských domů, chat a chalup, každá osoba se rozhoduje kvůli jejich preferencím, schopnostem a podle charakteristik staveniště. Bohužel není vždy možné instalovat plynový topný kotel pro plnohodnotný komfortní provoz, protože plynovod může být umístěn ve významné vzdálenosti od domu.

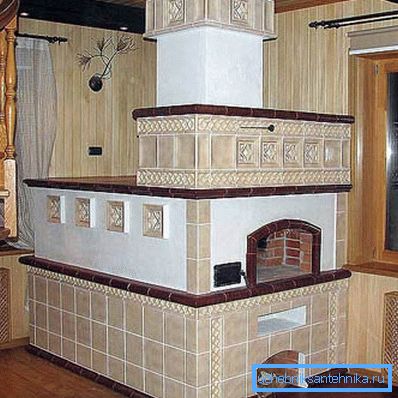

V takovém případě se majitelé staveniště snaží tento problém vyřešit instalací tradičních cihelných kamen s varnou deskou nebo bez ní. Sporák a krbová kamna obvykle chodí do kuchyně, zatímco zadní strana budovy směřuje do obývacího pokoje.

Je-li to žádoucí, taková struktura může být vybavena množstvím užitečných a funkčních zařízení, jako je například sporák, pec, místo na sušení dříví atd.

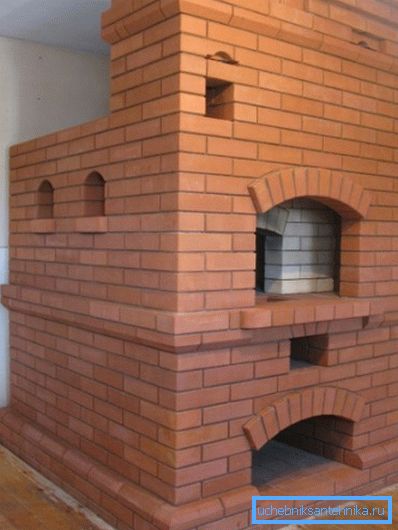

Naneštěstí pece postavené na staromódních technologiích jsou bohužel charakterizovány velkou nevýhodou - jsou zbaveny vodního okruhu, v němž by se chladivo mohlo zahřát. Tudíž potrubí a radiátory nemohou být připojeny k těmto topným zařízením a v důsledku toho není možné zajistit jednotnou teplotu v celém domě.

Ale jak se ukázalo, není-li možné připojit moderní plynový kotel, není nutné se uchýlit k staromódním technologiím, protože na trhu je široká škála topných zařízení s vodním okruhem určená pro jiné druhy paliva. Kromě toho kamna s ohřevem vody, je-li to žádoucí, může být vyrobena ručně za použití materiálů, jako je cihla nebo plechová ocel.

Princip činnosti a charakteristiky provozu

Klasická i moderní kamna pro vytápění s vodním okruhem zajišťují rovnoměrné rozložení tepla v ohřívaných místnostech díky cirkulaci chladicí kapaliny.

Princip fungování je následující:

• Palivo ze skladovací nádrže vstupuje do speciální komory, kde dochází ke vznícení a spalování.
• Nad komorou s otevřeným plamenem je výměník tepla, který ohřívá a ohřívá vodu. Výměník tepla nejčastěji pracuje jako registr (radiátor ve formě cívky), kterým prochází tekoucí voda.

V závislosti na počtu okruhů je určen počet výměníků tepla v peci.

• Ohřátá voda opouštějící tepelný výměník vstoupí do systému nebo do potrubí.
• Pro cirkulaci chladicí kapaliny v systému může odpovídat expanzní nádrž nebo cirkulační čerpadlo pro vytápění.

Důležité: Modifikace vybavené expanzní nádobou jsou roztříděny jako energeticky nezávislé zařízení, zatímco zařízení vybavená oběhovým čerpadlem vyžadují konstantní napájení.

Schopnost automatizovat

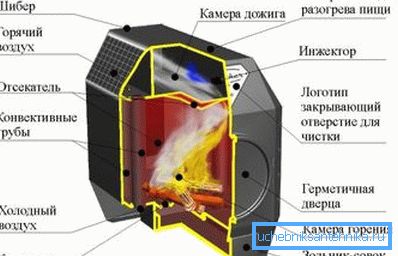

V závislosti na konstrukčních vlastnostech zařízení a typu použitého paliva mohou být některé továrně vyráběné pece vybaveny automatizačními systémy.

Pokyny pro použití takových systémů umožňují automaticky dodat energii do spalovací komory. Kromě toho se v určeném čase zapaluje hořák a přivádí se k ní nucený vzduch, aby se vytvořil optimální tah.

Důležité: Zařízení pracující na zemním plynu a elektřině mohou pracovat zcela nezávisle na lidské přítomnosti během celé sezóny. Automatizace jednotek na tuhá paliva a kapalná paliva poskytuje nezávislou funkci po dobu 1 až 7 dní, po které budete muset znovu upravit pracovní plán.

Výhody a nevýhody

Vytápění pece s vodním okruhem se vyznačuje řadou výhod a nevýhod, které je třeba vzít v úvahu při výběru správné možnosti.

K těmto výhodám patří:

• Výkonnost dostatečné pro vytápění venkovských domů o rozloze až 150-200m?
• Možnost výběru topného kamna, pracuje na typu pohonných hmot, které je k dispozici, a cena, z něhož je vytápění místnosti nákladově efektivní;
• Jednoduchost a spolehlivost návrhu a v důsledku toho předvídatelnost využívání;
• Schopnost volby mezi nestálými a nezávislými modifikacemi při zohlednění vlastností stavby a stavu inženýrských komunikací v kombinaci se stabilitou napájecího zdroje apod .;
• Cenově dostupná cena ve srovnání s náklady na výstavbu tradičních cihelných pecí.

Mezi nedostatky zaznamenáváme takové momenty jako:

• Automatizace topných zařízení stojí spousta peněz, a proto za přijatelnou cenu můžete počítat s primitivními zařízeními s ručním přívodem paliva as ručním řízením teploty.
• Většina těchto zařízení předpokládá potřebu vybudování speciální kotelny.
• Opět platí, že u pevných a kapalných paliv budete muset vybavit speciální skladovací nebo skladovací místnost.
• Pece s vodním okruhem vykazují nižší úroveň účinnosti než podobný parametr typický pro moderní plynové kotle.

Kritéria pro klasifikaci a skutečné odrůdy

Topné kamny, které mohou pracovat s ohřevem vody, jsou klasifikovány podle kritérií jako:

• druh výrobních materiálů;
• druh použitého paliva;
• způsob cirkulace chladicí kapaliny;
• způsob vypouštění plynu;
• výkonové parametry;
• funkčnost, jmenovitě přítomnost takových možností, jako je ohřev vody pro zásobování vodou, zařízení s varnou deskou apod .;
• stupeň automatizace a v důsledku toho druh energetické závislosti.

Podle druhu výrobních materiálů je třeba uvést dva typy:

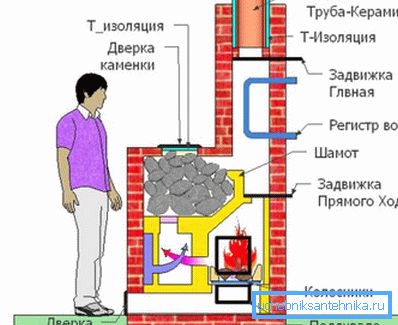

Cihelné pece jsou konstrukce určené výhradně pro spalování tuhých paliv (palivové dříví, pelety a brikety, lisované z odpadu, uhlí).

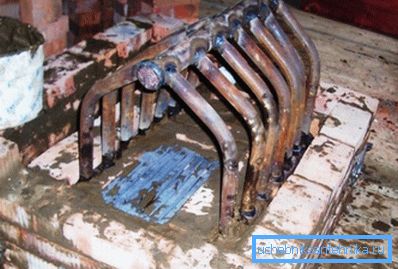

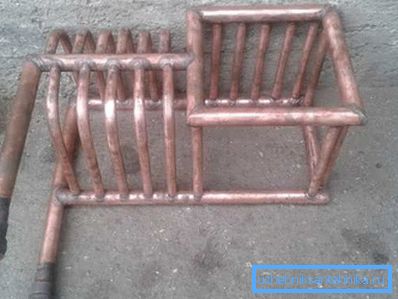

Jako výměník tepla se v takových strukturách používá registr. Registr je typ radiátoru vyrobeného z potrubí o určitém průměru a vybaven kovovými žebry, které slouží k efektivnějšímu odvádění tepla.

Významnou nevýhodou takového návrhu je nemožnost plně automatizovat všechny procesy, včetně dodávky paliva, regulace teploty, frekvence spouštění, zapalování atd. Obrys v cihlových strukturách je opět nejčastěji jeden.

Důležité: Vytápění sporáků z cihel s vodním okruhem není možné zakoupit v hotové podobě ve specializovaném obchodě. Toto zařízení bude muset být postaveno od nuly s vlastními rukama, což bude vyžadovat značné úsilí, čas a stavební materiály.

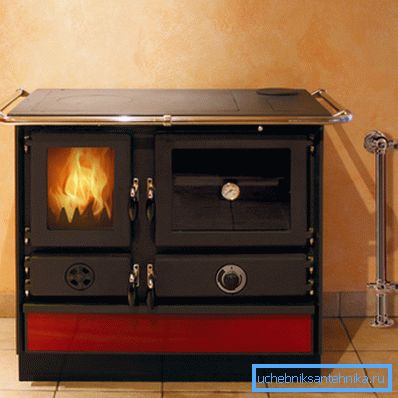

Kovové pece jsou technologičtější z oceli nebo litiny. Z těchto agregátů je nutno poznamenat, že se jedná o modifikace pevných a kapalných paliv.

Konstrukce jednotek na tuhá paliva se v podstatě neliší od cihelných protějšků s tím rozdílem, že rozměry kovové pece jsou řádově kompaktnější a hmotnost je několikrát menší. V důsledku toho je možné kovový výrobek instalovat na běžnou cementovou nebo dlaždičkovou podlahu, aniž byste museli položit základ.

Ocelové nebo litinové kamna s palivovým olejem jsou ještě kompaktnější než u pevných paliv. V těchto zařízeních se jako zdroj energie používá motorová nafta.

V souvislosti s nárůstem ceny motorové nafty se stále více oblíbily pece určené pro spalování. Aby nebyli vynaloženi peníze na nákup drahých zařízení zahraniční výroby, někteří řemeslníci vyrábějí speciální hořáky s vlastními rukama.

Výsledkem toho je, že provoz pecí vybavených takovými hořáky, na úkor levných odpadních olejů, stojí minimální částku peněz.

Závěr

Jednoduchá topná pec s vodním okruhem s vlastními rukama může být postavena podle schémat uvedených v tomto článku. Můžete však ušetřit čas a úsilí a zakoupit hotové kovové zařízení.

Použití a údržba pece s vodním okruhem, bez ohledu na úpravu, není příliš složité. Pokud jsou však potřebná vysvětlení, můžete sledovat video v tomto článku.
