Topná čerpadla pro domácnosti: účel, zařízení, kritéria

Topné čerpadlo pro dům je povinnou jednotkou pro systémy s nuceným oběhem chladicí kapaliny. Většina moderních systémů je postavena právě na povinném principu, takže otázka volby oběhového zařízení je velmi důležitá. Budeme mluvit o základních vlastnostech a kritériích pro výběr čerpadla pro vytápění.

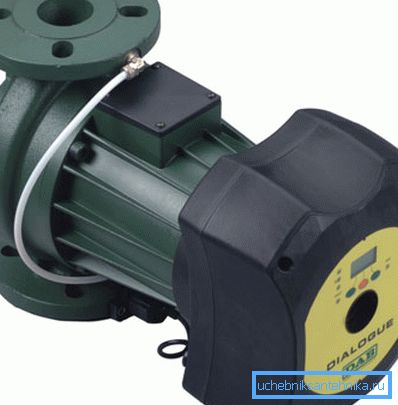

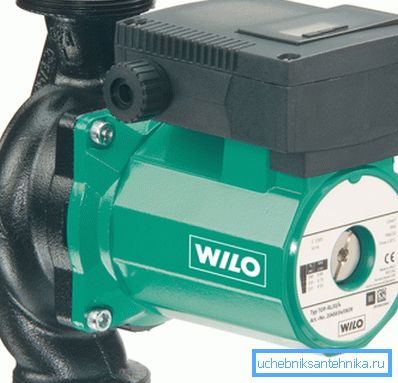

Topné cirkulační čerpadlo

Účel

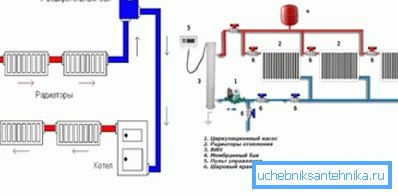

Existují dva typy uspořádání pohybu chladicí kapaliny v topných systémech:

• přírodní;
• a nucené cirkulace.

Přirozená cirkulace je možná v malých jednoduchých schématech zapojení, ale rozsáhlé a rozvětvené potrubí vyžadují nucený pohyb tekutin.

Dříve bylo použito vytápění soukromého domu bez čerpadla, protože jednotky byly nedostatečné a byly poměrně nákladné. Kromě toho nebyly všechny osady elektrifikovány a motor čerpadla je poháněn elektrickou energií.

Nyní se však i malé systémy snaží s nuceným oběhem, protože to zvyšuje účinnost přenosu tepla, zvyšuje účinnost vytápění a spotřeba plynu pro ohřev chladicí kapaliny se snižuje. Úspory paliva v systémech s nuceným oběhem mohou být až o 30% ve srovnání s přirozeným pohybem vody vlivem konvektivního pohybu vrstev různých teplot.

Dávejte pozor! Cirkulační čerpadlo je nezbytné pro organizaci nuceného pohybu chladicí kapaliny v důsledku práce čerpadla s elektrickým motorem.

U vícekruhových obvodů s rozdělením kolektorového svazku jsou budovy s několika podlažími a velké plochy topení normální přirozenou cirkulací v topném systému nemožné kvůli velkému hydraulickému odporu vznikajícímu v potrubí. K překonání tohoto odporu je zapotřebí cirkulační čerpadlo.

Zařízení a princip činnosti

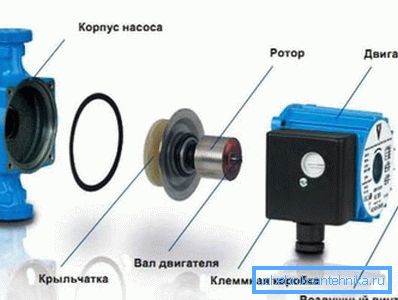

Chápeme, jak je čerpadlo navrženo pro vytápění domu. Pro přehlednost používáme schéma hlavních částí zařízení:

Následující jednotky jsou součástí jednotky:

• Těleso čerpadla, vyrobené z litiny nebo nerezové oceli. Zde je zachycení rotujícího oběžného kola a jeho čerpání v daném směru;
• Kryt motoru s vinutím statoru. Otáčení magnetického pole je vyvoláno ve vinutích, což způsobuje pohyb rotoru;

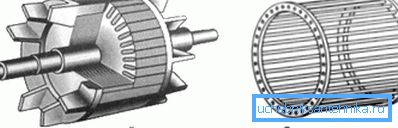

• Rotor motoru veverka, v němž pole statoru indukuje proud, který interaguje s rotujícím poli kotvy (asynchronní princip činnosti);
• Hřídel motoru s keramickými ložisky, která přenáší točivý moment na oběžné kolo;
• Oběžné kolo, které se otáčí na hřídeli a zachycuje kapalinu a vynese je;
• Mezi oběžným kolem a rotorem je ochranná objímka, která neumožňuje průnik vody do motoru;
• Svorka s řídicí jednotkou, přepínačem otáček nebo frekvenčním měničem;
• Vzduchový šroub odstraňte přebytečný vzduch.

Princip činnosti tohoto stroje je následující: ke statorovému vinutí je přiváděn střídavý proud a vytváří v něm pulzující (rotující) magnetické pole s frekvencí otáčení 3600 ot / min s jedním dvojicí vinutí. Pole síly pole protínají stacionární rotor a indukují proud ve svém vinutí, který vytváří pole rotoru.

Otáčející se pole statoru zachycuje (přitahuje) rotor a způsobuje jeho otáčení. Hřídel je pevně připojen k rotoru a proto se také otáčí a přenáší sílu na oběžné kolo umístěné na něm, které pumpuje tekutinu v těle čerpadla a vytváří cirkulaci v systému.

Dávejte pozor! Pro normální provoz jednotky musí být čerpadlo naplněno vodou, jinak nedojde k zachycení kapaliny a oběžné kolo se bude otáčet při volnoběhu.

Řídicí jednotka umožňuje nastavit rychlost otáčení hřídele spínacími svorkami (přidáním nebo snižováním počtu párů vinutí kotvy) nebo změnou frekvence střídavého proudu.

Kritéria výběru

Chcete-li vybrat vhodné zařízení, potřebujete znát následující parametry:

1. Tlak, který musí čerpadlo poskytnout. Je rovna celkovému hydraulickému odporu potrubí, měřeno v metrech vodního sloupce;
2. Výkon jednotky. Odpovídá průtoku chladicího média v systému, který je vypočten pomocí výpočtů;
3. Připojovací rozměry. Na skříni motoru jsou častější dva typy - 25 a 32 mm nebo 1 a 1,25 palce.
4. Montáž nebo celkové rozměry výrobku. Měli byste je vzít v úvahu, aby se vaše jednotka vešla do potrubí.

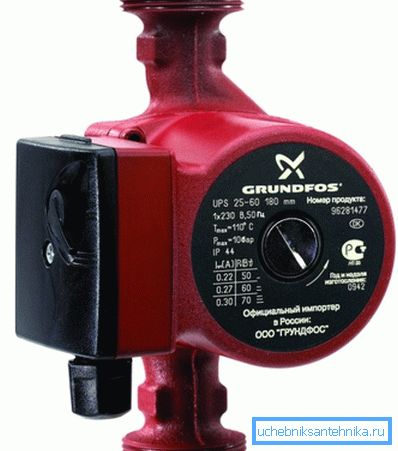

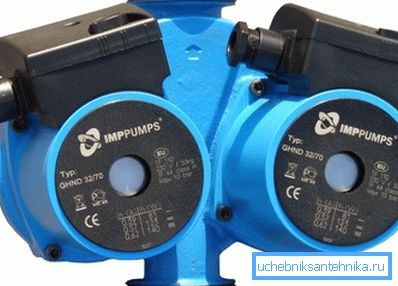

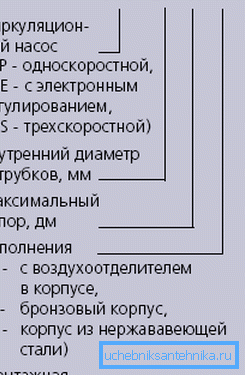

Dávejte pozor! Pokud se podíváte na označení případu, uvidíte tam číselný poměr, například 32/70. První číslo označuje připojovací rozměr v milimetrech a druhý - tlak v dekimetrech, tj. 70 je 7 metrů vodního sloupce.

Tlak v systému lze vypočítat jednoduše podle vzorce

H = F * s, kde:

• H - hlava v metrech vodního sloupce;
• F - počet podlaží včetně suterénu včetně;
• c - průměrný koeficient rovný hodnotě hydraulických ztrát na jednom patře budovy. Podle SNiP je pro systémy s dvojitými trubkami 0,7 - 1,1 m a pro kolektorové nosníky 1,16 - 1,85 m.

Pro potrubí soukromého domu by měla mít maximální hodnotu koeficientu.

Výkonnost je vypočtena podle zjednodušeného schématu nebo na základě charakteristik toku tlaku. Zjednodušený vzorec pro výpočet:

Q = W / 1,163 * 20 = 0,043 * W, kde:

• Q - výkon;
• W je množství tepelné energie potřebné pro vytápění místnosti.

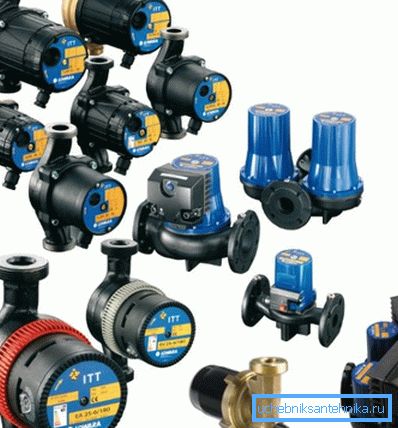

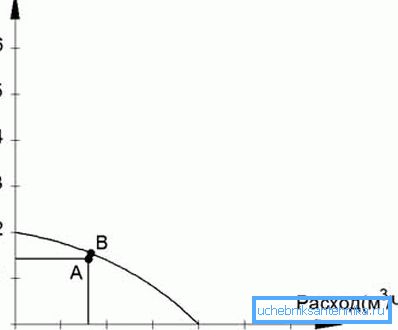

Pokud znáte tlak a výkon, můžete určit provozní bod čerpadla, nastavit hodnotu tlaku na svislou osu grafu a průtok - na vodorovné rovině. Potom pomocí katalogu můžete vyzvednout zařízení, jehož provozní bod je co nejblíže bodu, který jsme definovali:

Montážní práce

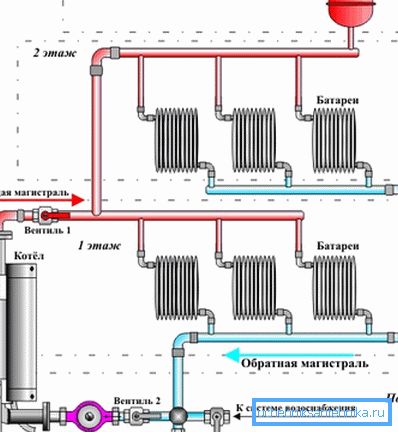

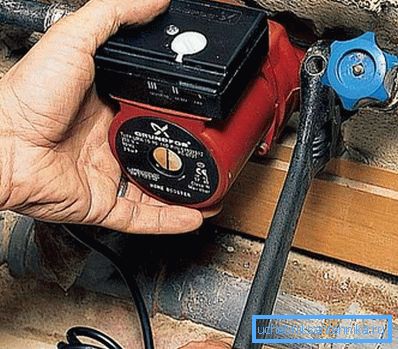

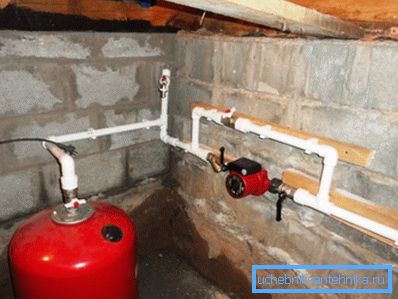

Návod k instalaci čerpadla je poměrně jednoduchý. Je instalován na vratném potrubí nedaleko od kotle, protože v této části okruhu je nejnižší teplota chladicí kapaliny.

Před vstupem do výrobku se odřízne hrubý vodní filtr a před filtrem a po odběru čerpadla jsou instalovány kulové kohouty, aby bylo možné zařízení vyměnit za účelem výměny nebo opravy bez vypouštění vody.

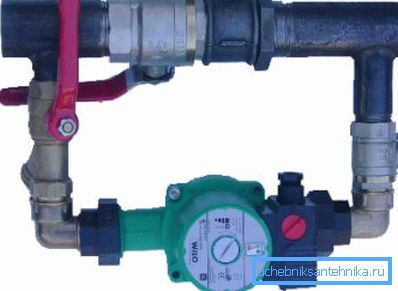

Často je jednotka instalována přes obtok a obtoková část potrubí je blokována jeřábem. Pokud se čerpadlo rozbije, můžete otevřít obtokový ventil pro přirozenou cirkulaci tekutiny.

Dávejte pozor! Po instalaci cirkulačního zařízení by zkušební tlakové zkoušky vytápěcího systému doma měly být prováděny pomocí speciálního lisu.

Závěr

Cirkulační čerpadlo je nezbytným prvkem moderních systémů vytápění pro soukromé domy a velké objekty. Výběr a montáž jednotky se provádí podle pokynů popsaných výše. Video vám pomůže vybrat a nainstalovat produkt.
