Topení soukromého domu: jak vybrat nejlepší možnost

17-09-2018
Vytápění

Můžete vytápět budovu různými způsoby a používat různé zdroje energie, ale vytápěcí systém v soukromém domě, který je promyšlen do nejmenších detailů, bude vždy tou nejlepší volbou.

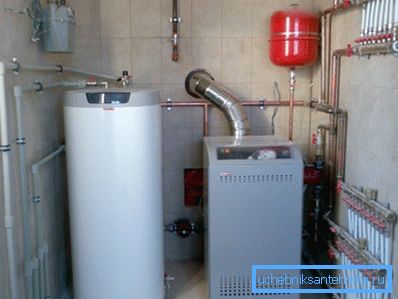

Komplexní kotelna v soukromém domě

Pokud mluvíme o systému, pak jej zpravidla existují tři hlavní typy:

  1. okruh chladiče;
  2. teplé podlahy;
  3. infračervený film.

I když je možná čtvrtá metoda, jedná se o kombinaci dvou nebo dokonce tří typů. Řekneme vám hlavní nuance těchto zařízení, zvažte ohřev kotlů a ukázat videoklip na toto téma.

Kotle

Plyn

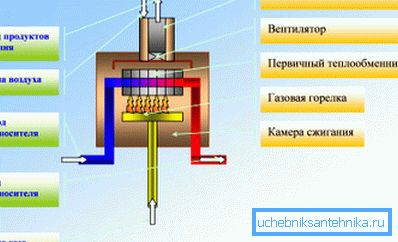

Tak funguje konvekční jednotka.
  • Nejčastěji systémy vytápění pro soukromý dům fungují s pomocí tradičních (konvekčních) plynových kotlů, pomocí kterých obvykle dodávají radiátorový okruh nebo kombinovanou variantu - radiátory a vyhřívanou podlahu. Kotle pracují podle schématu, které vidíte na horním obrázku - plyn se přivádí potrubím k hořáku umístěnému v palivové komoře a tím ohřívá výměník tepla, ze kterého se chladicí kapalina rozprostírá po celém okruhu. Horký vzduch spolu s produkty spalování jsou vypouštěny do ulice přes komín.
  • Optimální teplota pro takové zařízení, instrukce doporučuje udržovat v rozmezí 60-80 ° C - abyste ušetřili největší životnost výměníku tepla. Jde o to, že dochází ke vzniku kondenzátu - 55-57 ° C, ale kondenzát je zde kyselý, z produktů spalování plynu, proto se stěny výměníku tepla začnou zhroutit. Jedná se o nejběžnější systém zásobování vodou a vytápění v soukromém domě.
Tak funguje kondenzační jednotka.
  • V případech, kdy má dům podlahový vytápěcí systém, je nejlepší použít k jeho ohřevu kondenzační plynové kotle, nazývané také nízké teploty.. Optimální způsob provozu těchto zařízení je v rozmezí 30-50? nebo 30-60?, ačkoli pracovní formát dosahuje 100-110 ?, tj. mohou být použity nejen pro nízké, ale také pro vysoké teploty. Je třeba poznamenat, že účinnost různých modelů dosahuje 109-111% a i když jejich cena je vyšší než cena konvekčních modelů, tyto jednotky se s časem úročí.
  • Princip fungování se zásadně liší od tradičních kotlů, i když plynový hořák stále ohřívá výměník tepla, ale sekundární teplo není odkloněno venku, ale je také používáno k ohřevu.! Zde se kyselý kondenzát odvádí přes speciální potrubí přes filtry, které spadly do procesu tvorby. Právě tento okamžik zachování sekundárního tepla umožňuje dosáhnout tak vysokého, vyrovnaného koeficientu, který je na první pohled nemožný.

Kapalné palivo

Princip fungování naftového kotle
  • V případech, kdy v obci neexistuje plynovod, mohou být vytápěcí systémy pro soukromé domy provozovány z kotlů na kapalné palivo, kde se nejčastěji používá solárium jako zdroj energie.. Těleso takové jednotky je obvykle vyrobeno z litiny a to je možnost podlahy, i když existují ocelové, které lze namontovat na stěnu, ale i přes silnou tepelně izolační vrstvu nemají namontované modely úspěch.
  • U vznětových motorů i u plynových jednotek ohřívá plamen z hořáku výměník tepla, který je vyroben z tepelně odolné oceli, ale častěji z litiny - díky silným stěnám se životnost zařízení výrazně zvětšuje. Spalinové hořáky mohou být jednostupňové, dvoustupňové a modulované - to je hlavní rozdíl mezi kotli. Pokud je v jednostupňovém zařízení možný pouze jeden režim spalování a ve dvoustupňovém režimu jsou možné dva režimy, pak modulované zařízení umožňuje nastavit topný výkon podle vašeho uvážení.

Tuhá paliva

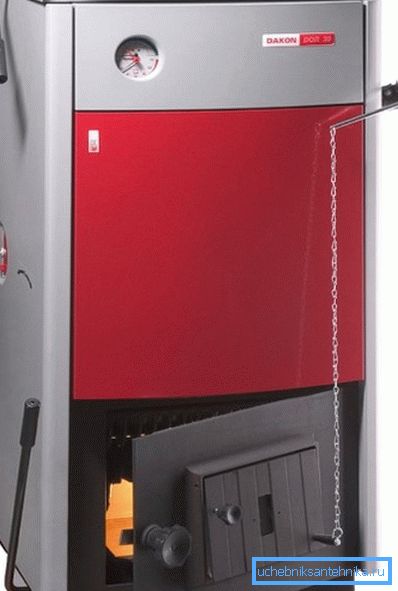

Tradiční kotel na tuhá paliva
  • Systémy vytápění soukromých domů mohou být poháněny tradičními kotli na tuhá paliva, jejichž provoz je velmi podobný běžným sporákům, a jako nosiče energie se používají dřevo, uhlí a palivové dříví (brikety, pelety atd.).. Výměníky tepla pro takové jednotky jsou vyrobeny buď z tepelně odolné oceli nebo litiny, i když je druhá možnost nejvhodnější - díky silným stěnám se životnost zvyšuje. Účinnost kotle je značně zvýšena v důsledku různých ventilů, které regulují přívod vzduchu do pece a tahových kanálů.

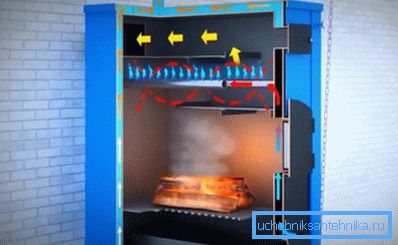

Tak funguje plynový kotel
  • A zde je další typ jednotky pracující na tuhá paliva - to jsou plynové generátory nebo pyrolýzní kotle, kde palivo spaluje téměř bez zbytků, ale existují dvě komory - hlavní spalování a přídavné spalování. Principem jejich práce je to, že se v hlavním krbu zapálí uhlí nebo palivové dřevo, po kterém je částečně zablokován kyslík, což přispívá k procesu pyrolýzy (tepelnému rozkladu) - je to doprovázeno hojným kouřem. Kouř vstoupí do komory pro přídavné spalování, kde je také dodáván horký vzduch z první komory a tyto nespálené produkty tepelného rozkladu hoří na konec.
  • Plynové kotle jsou velmi vhodné pro domácí použití - jejich instalace umožňuje záložku po 4, 6, 8 nebo 12 hodinách a u některých modelů je tento proces povolen po dvou až tří dnech! Rozsah ukládání paliva závisí nejen na konstrukci kotle, ale také na samotném palivu, například modely pracující na uhlí mají nejvzácnější rozsah (až tři dny). Účinnost takových zařízení dosahuje 85% a kouřový výfuk je minimální - můžete bezpečně zavěsit oblečení na ulici bez obav o čistotu.

Elektřina

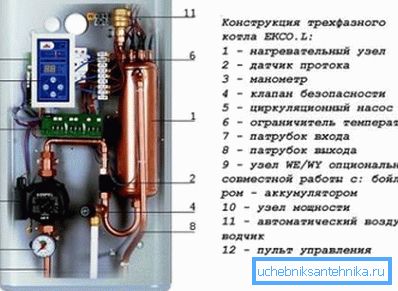

Elektrický okruh kotle
  • Hlavní výhodou každého elektrického kotle na alternativních typech výše uvedených jednotek je nepřítomnost komína, který musí být přiváděn venku - zde prostě není nutné, protože zde nejsou žádné produkty tepelného rozkladu. Taková zařízení mohou fungovat (v závislosti na výkonu) ze sítě AC 220 / 380V 50Hz, i když jednofázové ohřívače se obvykle používají pro domácí účely.
  • Optimální provozní režim nabízený výrobcem je převážně v rozmezí 60-80 ° C, ačkoliv maximální je povoleno 85 ° C a při 90 ° C je aktivováno automatické odpojení elektrických ohřívačů. Nejvyšší účinnost těchto ohřívačů je 93% (vyšší pouze u kondenzačních kotlů) a od 220V můžete zvolit modely s výkonem až 9 kW - to stačí na topení 90m2 životní prostor.

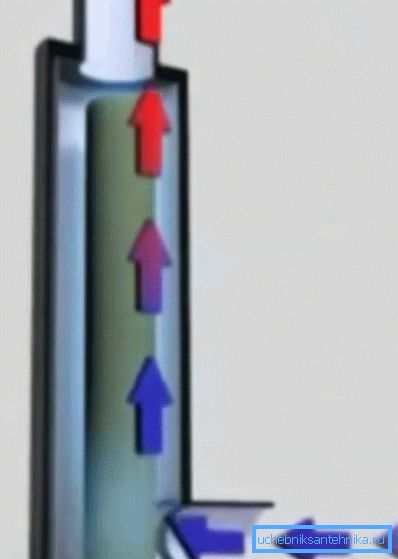

Pohyb chladicí kapaliny a její ohřev v kotli na elektrody
  • Každý ví, že frekvence proudu v našich sítích je 50 Hz a činnost kotle elektrody přímo závisí na tom. Chladicí kapalina prochází tělem a samotné elektrody jsou ponořeny do kapaliny. A v tomto případě, když je použita síla, nastane ionizační proces. Vzhledem k tomu, že elektrody změní polaritu 50 krát za sekundu, ióny mění směr pohybu stejnou frekvencí, což způsobuje zahřátí kapaliny.
  • Tyto kotle mohou pracovat na AC 220 / 380V 50Hz na destilované nebo nízkoteplotní vodě, která nezmrazuje při teplotě -40 ° C, ani na kapaliny, jejichž teplota varu není nižší než 100 ° C a jsou certifikovány výrobcem.

Poznámka: Existují také univerzální kotle, které kombinují dva nebo tři typy pohonných hmot, například elektřinu a plyn, plyn a naftu, solární, plynové a elektřiny. Takové jednotky však nejsou zvláště oblíbené, protože v žádném z režimů neposkytují úplné výnosy.

Topné systémy

Šířka pásma

Změřte průměr. Foto

Pro správnou instalaci topného systému soukromého domu s vlastními rukama je třeba přesně vypočítat kapacitu potrubí vzhledem k jejich průměru, aby bylo zajištěno dostatečné vytápění místnosti. Pro takové výpočty můžete použít vzorec D = v354 * (0,86 * Q /? T) / V, kde D je průměr, Q je zatížení v kW na zkušební plochu, T je teplotní rozdíl na přívodní a vratné trubce, V je rychlost tekutiny v m / s.

Ale můžete také použít tabulku níže.

Spotřeba Kapacita potrubí (kg / h)
Du potrubí 15 mm 20 mm 25 mm 32 mm 40 mm 50 mm 65 mm 80 mm 100 mm
Pa / m mbar / m ?0,15 m / s ?0,15 m / s 0,3 m / s
90,0 0,900 173 403 745 1627 2488 4716 9612 14940 30240
92,5 0,925 176 407 756 1652 2524 4788 9756 15156 30672
95,0 0,950 176 414 767 1678 2560 4860 9900 15372 31104
97,5 0,975 180 421 778 1699 2596 4932 10044 15552 31500
100,0 1,000 184 425 788 1724 2632 5004 10152 15768 31932
120,0 1,200 202 472 871 1897 2898 5508 11196 17352 35100
140,0 1,400 220 511 943 2059 3143 5976 12132 18792 38160
160,0 1,600 234 547 1015 2210 3373 6408 12996 20160 40680
180,0 1,800 252 583 1080 2354 3589 6804 13824 21420 43200
200,0 2 000 266 619 1154 2488 3780 7200 14580 22644 45720
220,0 2 200 281 652 1202 2617 3996 7560 15336 23760 47880
240,0 2,400 288 680 1256 2740 4176 7920 16056 24876 50400
260,0 2,600 306 713 1310 2855 4356 8244 16740 25920 52200
280,0 2 800 317 742 1364 2970 4456 8568 17338 26928 54360
300,0 3000 331 767 1415 3078 4680 8802 18 000 27900 56160

Proporcionální vztah mezi průtokem a průměrem potrubí

Poznámka: Výkon kotle pro váš systém lze určit, pokud znáte velikost vašeho domu. Při stropu do 260 cm se zohlední kvadratura a ve vyšších místnostech je už potřeba kubatury domu. Tyto indikátory se obvykle nacházejí v průvodní dokumentaci kotle.

Topné okruhy

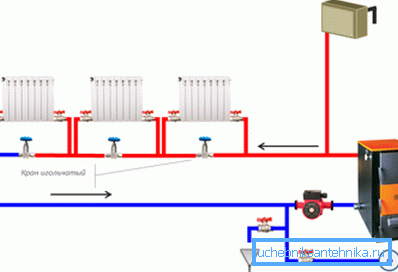

Připojení jednoho okruhu

Za prvé, uvidíme, jak je topný systém chladiče vyroben v soukromém domě se svými vlastními rukama, protože může mít buď jeden nebo dva obvody (jednorázové, dvou trubkové). Je-li položeno pouze jedno hlavní potrubí z topné jednotky, která je smyčkou zpátky k napájecí a zpětné kapalině, pak v budově s velkou plochou by takový schéma nebylo zcela účinné.

Problém je v tom, že každá baterie, která se z hlavního potrubí dostává z chladicí kapaliny, je také vracena, a proto s každým následným chladičem bude voda v systému ochlazovat stále více.

Dokonce i když instalujete uzavírací ventily (kohouty) mezi napájecím a zpětným připojením, jak je znázorněno na horním obrázku, bude to pro tento akumulátor výhodné a v příštím případě bude voda ještě chladnější. Takové systémy jsou účinné, jestliže v okruhu není připojeno více než 3-5 zařízení, proto je ve velkých domcích lepší odmítnout to.

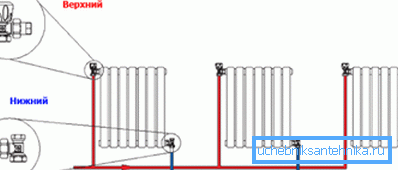

Schéma dvouokruhového systému s diagonálním spojením

Nejvýhodnější a nejvýhodnější dvoutrubkový topný systém v soukromém domě, tj. Pro přívod a návrat chladicí kapaliny z kotle do kotle, jsou různé topné trubky, jak je patrné z horního schematického výkresu. Připojení baterií k dálnici zde může být provedeno různými způsoby - od dolní, nad a diagonálně.

Teplota vody v přívodním potrubí ve dvoukruhovém systému se prakticky nezmění po celé své délce, protože nedochází k přítoku chlazené kapaliny, takže vytápění všech radiátorů od počátku do konce systému bude stejné.

Zde je velmi důležité správně vypočítat průměr potrubí, protože jak se zvyšuje, zvyšuje se objem kapaliny a tím se zvyšují náklady na energii kotle.

V soukromém sektoru jsou trubky s průřezem 25-40 mm obvykle používány pro stoupačky a 20 mm pro radiátory.

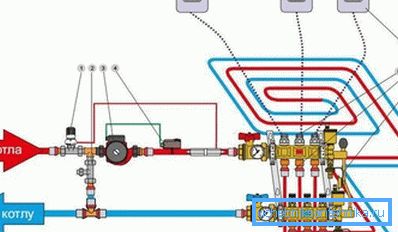

Vodní podlahové připojení
  1. Řídicí ventil se snímačem teploty;
  2. Vyvažovací ventil;
  3. Cirkulační čerpadlo;
  4. Bezpečnostní termostat (faktura);
  5. Elektrické rozdělovací ventily;
  6. Sběratel;
  7. Bypass (potřebný pro vysokoteplotní kotle);
  8. Pokojový termostat.
Schéma podlahového vytápění s radiátory

V případě kombinace radiátorů s teplou podlahou je třeba dodat chladicí kapalinu s různými teplotami - do baterií v rozmezí 60-80 ° C a do obrysu podlahy - 30-50 ° C.

Chcete-li tuto separaci splnit, budete potřebovat jednotku pro míchání čerpadel, která se obvykle skládá z bypassu. Trojcestný ventil se spustí pro nastavení horkého průtoku. Když tekutina v potrubí teplé podlahy dosáhne požadované teploty, ventil z přívodního potrubí ji nevede k ohřívané podlaze, ale jednoduše jej spadne do zpětné trubky, dokud termostat nevydá příkaz k ohřevu okruhu.

Závěr

Někteří uživatelé se zajímají o to, jak vypustit topný systém v soukromém domě, ale to je docela rozsáhlé téma, které by mělo být zdůrazněno v samostatném článku. Říkáme pouze, že se to nejprve provádí studenou a pak horkou vodou s přidáním bělícího prostředku a kompresoru. Obvod je odpojen od kotle pomocí uzavíracích ventilů (kohoutků).
