Topení bytového domu: technické zařízení a provozní prvky

Nejjednodušší klimatická síť soukromého domu se skládá z topného kotle, radiátorů a potrubí spojujících tyto prvky do uzavřeného kroužku, kterým cirkuluje chladicí kapalina. Topné systémy výškových budov jsou však uspořádány úplně jiným způsobem, což je třeba vzít v úvahu při opravě nebo modernizaci jejich součástí v bytě. V opačném případě nebudou vyloučeny problémy se sousedy a bytovými kancelářemi.

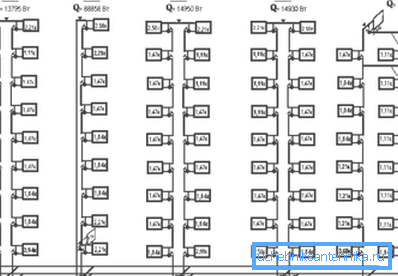

Schéma uspořádání vytápění s centrálním proudem chladiva

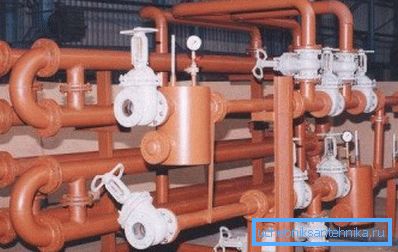

Dům distribuční uzel

Topný systém v bytovém domě začíná uzavíracím ventilem, který je instalován na potrubí spojující potrubí v suterénu s přívodem a výtlačným vedením (instrukce připojené k SNiP 41-01-2003).

Dávejte pozor! Tento okamžik je velmi důležitý pro pracovníky v oblasti bydlení a komunálních služeb a organizace poskytující teplo. Prostřednictvím tohoto ventilu jsou rozděleny jejich pravomoci: organizace zajišťující topné služby je zodpovědná za bezpečnost a provozovatelnost vnějších komunikací, bytové oddělení nebo bytové domy by se měly obávat vnitřního zdraví.

Po uzavíracím kohoutu je k cirkulaci chladicí kapaliny a horké vody potřebná řada zařízení, která jsou umístěna ve všech podlažích domu. Seznam a popis jsou uvedeny v tabulce.

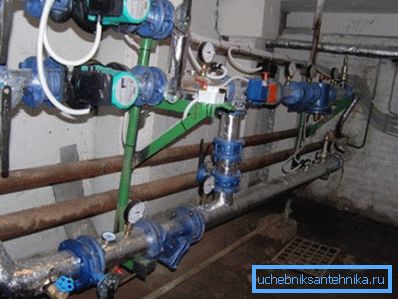

Vytápění bytového domu se upravuje změnou průměru trysky vytápěcího výtahu. Uzavřením a otevřením příslušného ventilu urychluje nebo zpomaluje cirkulaci chladicí kapaliny ve vytápěcím systému pracovník uchycení a obsluhy, čímž se mění teplota v radiátorech.

Napájecí a vypouštěcí potrubí

Dalším důležitým prvkem topení bytových domů jsou stoupačky, které dodávají vodu do každého podlaží domu a vypouštějí chladicí chladicí kapalinu, která protéká bateriemi instalovanými v bytech.

Existují dvě hlavní schémata:

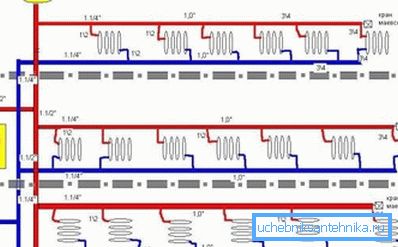

1. Nosič tepla je veden jedním potrubím a je přesunut jiným. Tyto hlavní stoupačky, umístěné na různých koncích domu, na každém patře jsou vzájemně propojeny propojkami, kterými proudí tekutina, čímž se dostává po cestě ve všech bateriích. Tak je uspořádán topný systém pětipatrového vícepodlažního starého domu.

Taková schéma byla následně opuštěna, neboť ztěžuje úplné vypuštění chladicí kapaliny. Při větrání trubek nebo radiátorů v určitém bytě je velmi obtížné odstranit veškerou vodu z vodorovných částí potrubí.

1. Voda proudí vertikálním potrubím do podkroví a pak jde dolů a proudí z baterie do baterie, od horního podlaží až po dno..

Dávejte pozor! Obě tyto systémy distribuce vody mají jednu hlavní nevýhodu - propojku umístěnou v podkroví nebo v technické podlaze. Je nezbytné pro vypouštění vzduchu vzduchovým ventilem, ale vede k poměrně výrazným tepelným ztrátám, což snižuje účinnost klimatického systému jako celku.

Vzhledem k tomu, že technické úrovně bytových domů (podkroví a sklepní prostory) nejsou ohřívány, hrozí nebezpečí zamrznutí chladicí kapaliny v případě havárie topného systému.

Aby se tomu zabránilo, jsou k dispozici následující konstrukční vlastnosti ohřívačů:

1. Svah vodorovných propojek. Je-li náležitě pozorován pokles výšky potrubí podle SNiP, při sestupu chladicí kapaliny veškerá kapalina ze svých potrubí zmizí a je zcela vyloučena tvorba ledu schopného rozbití trubek a radiátorů.
2. Topení technické podlahy. Ačkoliv topné radiátory v podkroví av suterénu nejsou k dispozici, trubky samy navzdory skelné vlně nebo minerálním vlákně pokrývající je stále ohřívají vzduch, takže chladicí kapalina okamžitě nevychladne po nouzovém zastavení topení.
3. Velká setrvačnost. Horní a dolní přehyby stoupaček jsou poměrně velké průměry trubek (více než 50 mm). Jejich chlazení po zastavení tepla nedojde okamžitě. Díky tomu voda v nich nemá čas zmrazit.

Obecně platí, že současná schéma s horní distribucí chladicí kapaliny je poměrně účinná, i když má některé funkce provozu:

1. Spuštění topného systému je co nejjednodušší. Stačí otevřít uzavírací armaturu, která blokuje přístup vody a vzduchového ventilu v podkroví. Po naplnění potrubí vodou je zablokována, aby nedošlo ke ztrátě chladicí kapaliny. Na této události končí spuštění klimatické sítě.
2. Naopak vypnutí ohřevu a nouzového vypouštění chladicí kapaliny je obtížné. Nejprve musíte najít nejvhodnější potrubí v horním patře, zavřít ventily a otevřít ventil v dolní části stoupacího potrubí.
3. Při vertikální distribuci je distribuce tepla nerovnoměrná (i když cena topných služeb je stejná). Skutečnost spočívá v tom, že horní apartmány získají teplejší nosič tepla, který lépe zahřeje byt. Abyste to vyrovnali, v níže umístěných apartmánech musíte instalovat radiátory s velkým počtem sekcí.

Výměníky tepla v apartmánech

Pokud jste nevyměnili topné zařízení v městském bytě vlastními silami, pak je ohříváno jedním ze dvou zařízení:

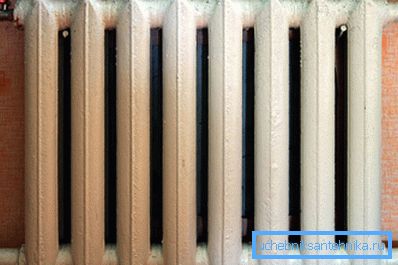

1. Litinová baterie. Má malý přenos tepla, významnou setrvačnost, obrovskou váhu a vůbec ne estetický vzhled. Na druhé straně lze toto zařízení používat s nosičem tepla libovolné kvality. Litina není prakticky náchylná k korozi a může trvat více než 50 let s pravidelným čištěním vnitřních ložisek.

1. Ocelová trubka s deskami výměníku tepla. Toto topné zařízení bylo instalováno ve spojení s úsporami při stavbě domů a neudržuje vodu.

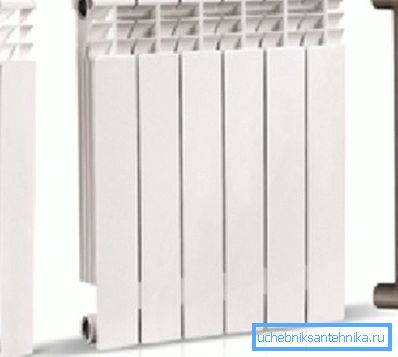

Nyní je nejlepší řešení pro topný systém s centrálním přívodem chladicí kapaliny správně považováno za bimetalické topné těleso.

Tato zařízení se skládají z:

• ocelový rám, kterým proudí chladivo;
• hliníkový výměník tepla, který se nosí na rámu - zvyšuje přenos tepla a poskytuje baterii atraktivní vzhled.

Odolné ocelové trubky uvnitř zabraňují korozi (na rozdíl od hliníkových radiátorů) a poskytují sílu chladiče, které chrání před hydraulickými a pneumatickými otřesy, které nejsou pro centrální topné systémy neobvyklé.

Dalším pozitivním bodem při používání bimetalického zařízení je vysoký výkon. To umožňuje použít méně sekcí.

Jedinou nevýhodou jsou vysoké náklady. Popisované topné jednotky patří k nejdražším ze všech stávajících tepelných zařízení.

Dávejte pozor! Pokud jsou na vstupních potrubích vašich baterií regulační ventily - kohouty, termostaty, tlumivky a tak dále - musíte vybavit obtok (propojku mezi přívodem a výstupem baterie). V opačném případě termostat ovládá objem chladicí kapaliny nejen v baterii, ale ve všech níže umístěných apartmánech, což je nepravděpodobné, že sousedé potěší.

Vlastnosti systémů horké vody

Organizace zabývající se topením bytových domů, zná spotřebitele a dodává teplou vodu.

Stejně jako klimatický systém má tato inženýrská síť některé zvláštní rysy:

1. Ohřev teplé vody a chladicí kapaliny během vytápění je centralizován. Nejčastěji se stejné potrubí používá k dodávání obou kapalin. Pro oddělení průtoku se používají ventily umístěné v suterénu.

1. Systém horké vody může mít jedno nebo dvě trubky. Druhé schéma je výhodnější, jelikož vám umožňuje vyhnout se nadměrné spotřebě vody, která se vyskytuje v systému s jedním potrubím při otevření ventilu (každý spotřebitel čeká, dokud nebude studená voda vypuštěna a horká voda začne proudit).
2. Často radiátory instalované v koupelně a používané k sušení ručníků jsou připojeny k potrubí horké vody. Není to moc dobrý schéma, protože vyhřívaná žehlička na ručníky zůstává v létě horká, takže je nepříjemné zůstat v koupelně.

Tip! Řešení tohoto problému je jednoduché. Při opravách nebo při výměně topného zařízení v bytě by měly být na vstupní a výstupní armatury uloženy uzavírací ventily. Nezapomeňte vybavit obtok.

1. Vzhledem k tomu, že horká voda je dodávána přes potrubí topení, je v létě často vypnutá. Je třeba provádět údržbu hlavního zařízení topných sítí.

Závěr

Systém topení bytových domů s centralizovaným průtokem chladicí kapaliny se zásadně liší od jednotlivých klimatických sítí. Nekvalifikovaná intervence a modernizace mohou nejen zhoršit kvalitu vytápění u sousedů, ale také vést k úplnému zablokování potrubí.

Proto při provádění jakékoli práce je třeba striktně dodržovat předepsaná pravidla nebo používat služby kvalifikovaných odborníků. Další informace o inženýrských sítích z výškových budov se dozvíte z videa zveřejněného v tomto článku.
