Tlakové zkoušky topného systému: účel, vlastnosti, pořadí

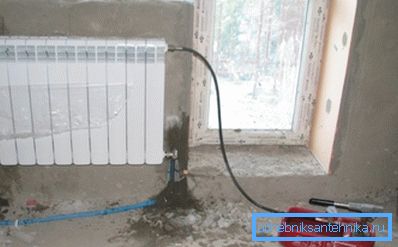

Zkoušení tlaku a splachování topného systému je povinným postupem před uvedením topení do provozu. Na konci postupu je vyplněn formulář zkušebního certifikátu, který je povinným dokladem o úspěšné instalaci topné sítě.

Řekneme vám, co je vytápění topení a jak by mělo být provedeno.

Potrubní hydraulický test

Definice a postup

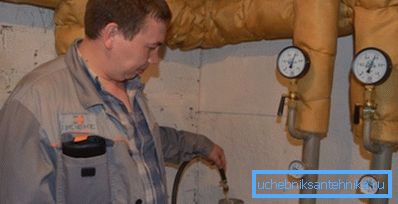

Tlakové zkoušky a splachování topných systémů je nezbytným postupem, který spočívá v hydraulickém testování objektu na přítomnost netěsností a nekvalitní spojení. Zkouška spočívá v tom, že potrubí je naplněno vodou, vzduch je odstraněn pomocí odvzdušňovacích ventilů a zařízení pro tlakové zkoušky topného systému je připojeno (viz také článek Meet-Air Heating Systems).

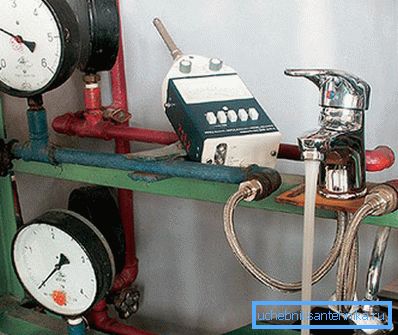

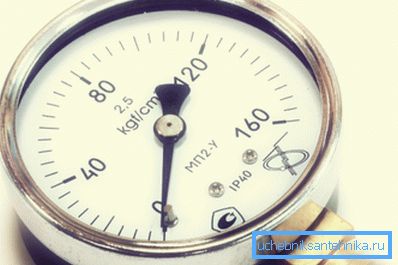

Kompresor vstřikuje tlak, který je o 20-50% vyšší než jmenovitý provoz, a potrubí je ponecháno v tomto stavu po dobu 30 minut. Během této doby je tlak ovládán manometrem a pokud nespadne, znamená to, že síť je těsná. Nové moderní topné okruhy jsou testovány s dvojnásobným přebytkem pracovního tlaku.

Pokud však dojde k poklesu tlaku během 30 minut, vypne se tlak na vytlačování topných systémů, voda se vypustí a všechny části topení se zkontrolují na netěsnosti. Když je únik nalezen a fixován, postup se opakuje.

Na závěr je na základě provedené práce proveden odhad krimpování topného systému, který uvádí náklady na každou jednotlivou fázi práce a náklady na opatření jako celek (podle OKDP - "4530195 Test hydraulických a pneumatických potrubí"), jakož i tlakové zkoušky.

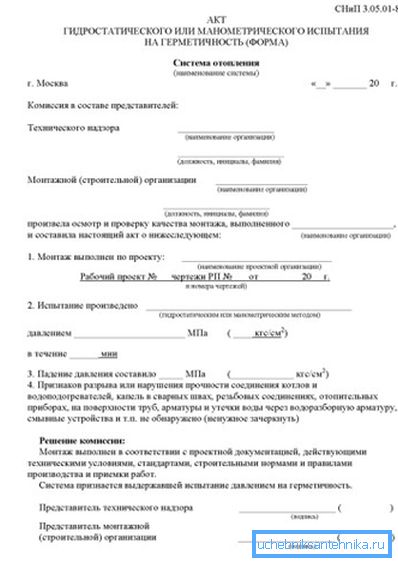

Dávejte pozor! Po úspěšné zkoušce inspektor vypracuje návrh tlakového testu, který je podepsán zástupcem montážní organizace a zástupcem technického dozoru. Po dokončení je objekt propláchnut a uveden do provozu.

Zařízení a pracovníci pro tlakové zkoušky

Klasickým příkladem zařízení pro provádění hydraulických zkoušek je ohřívací lis. Toto zařízení je připojeno k okruhu pro řízené zvyšování tlaku v potrubí.

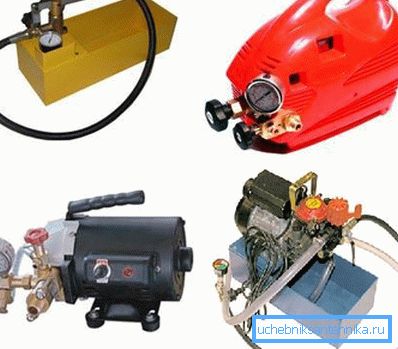

Čerpadlo pro tlakové zkoušky topných systémů může být ruční nebo elektrické. Vzhledem k tomu, že pro většinu místních topných sítí soukromých domů a vysokotlakých domků není třeba, je ruční tlakové zkoušky dost.

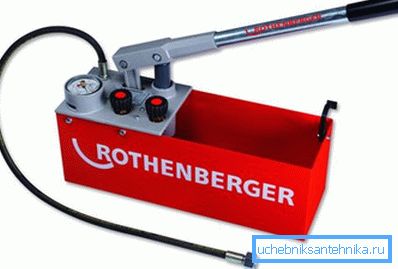

Manuální čerpadla pro tlakové zkoušky topných systémů mohou vyvíjet úsilí od 25 do 60 barů nebo více, což je docela dost pro kontrolu těsnosti nejen ve venkovském domě, ale také v městské pětipatrové budově.

Výhody používání ručních zařízení:

• Malá velikost a hmotnost přístroje je mobilní i v normálním městském bytě. Ruční čerpadlo bude vhodné jak pro profesionální činnost, tak pro osobní potřebu;
• Poměrně nízká cena zařízení jej činí cenově dostupnou pro širokou veřejnost.. Na rozdíl od specializovaných elektrických zařízení mají ruční lisy poměrně cenově dostupné cenové značky;
• Rozsah provozních parametrů plně vyhovuje potřebám malých a středních topných zařízení.. Čerpadlo umožňuje dosáhnout dvojnásobku provozní výkonnosti normální sítě soukromého domu;
• Jednoduchý design je charakterizován vysokou spolehlivostí a dlouhodobou obsluhou bez poruch a poruch.. Čerpadlo je velmi jednoduché a není nic zvláštního, pokud jde o jeho rozbití.

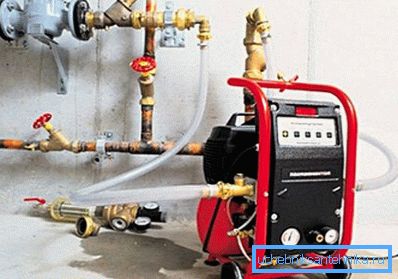

Pro testování velkých a rozsáhlých obvodů na velkých objektech, vícepodlažních budovách, výrobních závodech apod. používejte elektrická čerpadla, která čerpají vodu pod vysokým tlakem, nedosažitelná pro ruční mechanismy. Jsou vybaveny samonasávacím čerpadlem a jsou schopny vyvinout sílu do 500 kgf / cm2 (bar).

Elektrické jednotky mohou být zabudovány do vedení nebo připojeny k jakémukoli otvoru. Nejčastěji je hadice spojena s vypouštěcím ventilem nebo kohoutem, kterým se potrubí plní vodou. Také se cvičil spojení s radiátorem přes konektor pro jeřáb Mayevsky.

Elektrické stroje jsou obvykle vybaveny řídící jednotkou s automatickou ochranou před přehřátím. Pokud teplota motoru stoupne nad přednastavenou mez, pak ochrana uvolňuje tlak a umožňuje jednotku odpočívat.

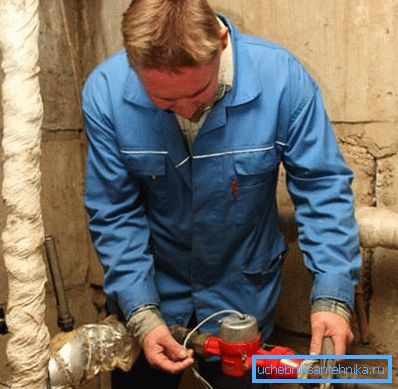

U malých sítí typických pro venkovské domy a další drobné budovy je úroveň úsilí nižší - až 2 atm. Tyto sítě lze kontrolovat obvyklým tlakem vody. Topné potrubí je připojeno k centrální vodovodní síti, v ní vzniká tlak asi 2 kgf / cm2 a poté je objekt kontrolován na úniky a další vady.

Dávejte pozor! Pokud jste instalovali vytápění v zemi vlastními silami, můžete se s testem vypořádat bez pomoci odborníků. V případě městských výškových budov však výuka vyžaduje povinné zapojení zařízení a služeb, které provádějí údržbu zařízení.

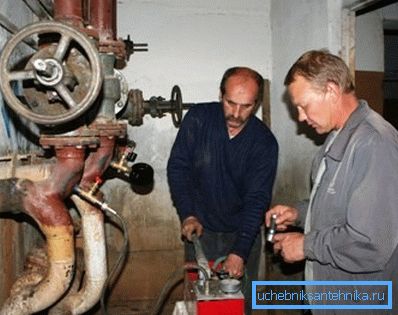

Zástupce technického dozoru nebo zástupce zákazníka stavby přijímá díla.

V jakých případech provádí tlakové zkoušky

Zbývá zjistit, kdy je potřeba zkoušet sílu trubky.

Podle ustanovení SNiP se ověřování provádí v těchto případech:

• Po namontování nového objektu. Pro uvedení topení do provozu je nutno testovat s vysokým tlakem;
• Po opravě jakékoli části sítě nebo jakéhokoli topného zařízení, armatury, vybavení. Každé odtlakování vyžaduje opětovné testování;
• Po výměně jakékoliv části potrubí po odstranění jakéhokoli narušení integrity potrubí nebo špatně kvalitní připojení;
• Před zahájením topné sezóny.

Dávejte pozor! Před vytápěním vytápěcího systému by měli být z místnosti vyhoštěni cizinci a obyvatelé. Z bezpečnostních důvodů se práce provádí na prázdném objektu.

Závěr

Zkontrolovali jsme zkoušku topného tlaku a řekli, co to je. Pokud máte zájem o podrobnější informace, podívejte se na video a přečtěte si další materiály na našich stránkách.
