Tlaková ztráta topného systému: funkce, hodnoty, způsoby

Co způsobuje pokles tlaku v topných a vodovodních systémech? Co to je? Jak regulovat diferenciál? Jaké jsou důvody, proč tlak v topném systému klesá? V článku se budeme snažit odpovědět na tyto otázky.

Funkce

Nejprve zjistěte, proč je vytvořena kapka. Jeho hlavní funkcí je zajistit cirkulaci chladicí kapaliny. Voda se vždy pohybuje z místa s vysokým tlakem do místa, kde je tlak nižší. Čím větší rozdíl - tím větší rychlost.

Užitečné: hydraulický odpor se zvyšuje s omezením průtoku a stává se limitujícím faktorem.

Kromě toho je tento rozdíl uměle vytvořen mezi oběhovými vázacími prvky teplé vody v jednom závitu (napájení nebo návrat).

Oběh v tomto případě provádí dvě funkce:

1. Poskytuje nepřetržitě vysokoteplotní ohřívače ručníků, který ve všech moderních domech otevře jeden ze spojených stoupaček GVS v párech.
2. Zaručuje rychlou přípravu teplé vody do mixéru bez ohledu na denní dobu a analýzu vody na stoupači. Ve starých domech bez oběhových vložek musí být voda ráno dlouho vypouštěna před ohřevem.

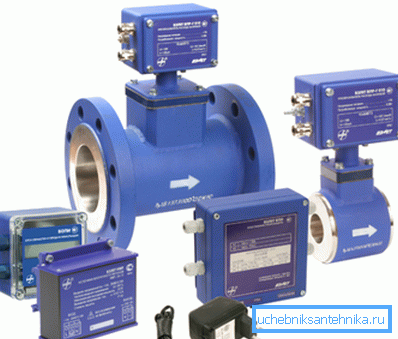

Konečně je kapka vytvořena moderními vodoměrnými a tepelnými měřicími zařízeními.

Jak a za co? Pro zodpovězení této otázky musí být čtenář odkazován na Bernoulliho zákon, podle něhož statický tlak toku je nepřímo úměrný rychlosti jeho pohybu.

To nám dává příležitost navrhnout zařízení, které zaznamenává tok vody bez použití nespolehlivých oběžných kol:

• Přeskočíme průtok průřezem.
• Zaznamenáváme tlak v úzkém měřiči a v hlavní trubce.

Znalost tlaku a průměrů pomocí elektroniky umožňuje v reálném čase vypočítat průtok a průtok vody; při použití teplotních snímačů na vstupu a výstupu z topného okruhu je snadné vypočítat množství zbývajícího tepla v topném systému. Současně se spotřeba horké vody vypočte podle rozdílu průtoku v napájecích a vratných potrubích.

Vytvořte Delta

Jak vzniká diferenciální tlak?

Výtah

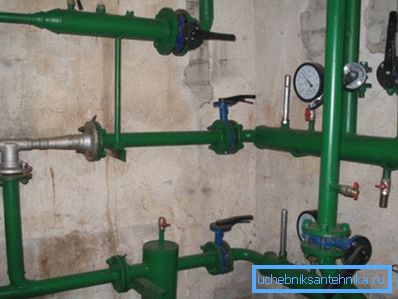

Hlavním prvkem topení bytového domu je výtahová jednotka. Jejich srdce je samotný výtah - trubka z nerezavějící oceli se třemi přírubami a tryskou uvnitř. Před vysvětlením principu výtahu stojí za zmínku jeden z problémů ústředního vytápění.

Existuje taková věc, jako je teplotní graf - tabulka závislosti teploty na napájecí a zpětné cestě na povětrnostní podmínky. Dáváme k tomu krátký výňatek.

Odchylky směrem nahoru a dolů z grafu jsou stejně nežádoucí. V prvním případě budou byty studené, ve druhém - náklady na energii v kogenerační jednotce nebo kotelně prudce stoupá.

Současně, jak je snadné si všimnout, je rozestup mezi průtokovým a zpětným potrubím dostatečně velký. Když je cirkulace dostatečně pomalá pro takovou deltu teplot, teplota ohřívačů bude nerovnoměrně rozložena. Obyvatelé bytů, jejichž baterie jsou připojeny k napáječům, budou mít teplo a majitelé radiátorů na zpětném vedení zmrazí.

Výtah zajišťuje částečnou recirkulaci chladicí kapaliny z vratného potrubí. Vstřikem rychlého proudění horké vody tryskou v souladu s Bernoulliho zákonem vytváří rychlý průtok s nízkým statickým tlakem, který přitahuje přídavnou vodu přes sání.

Teplota směsi je výrazně nižší než teplota nástřiku a mírně vyšší než teplota vratného potrubí. Rychlost cirkulace je vysoká a teplotní rozdíl mezi bateriemi je minimální.

Pojistná podložka

Toto jednoduché zařízení je kotouč z oceli o tloušťce nejméně jednoho milimetru s vybroušeným otvorem. Je umístěna na přírubě sestavy výtahu mezi oběhovými vložkami. Podložky jsou umístěny na přívodním i zpětném potrubí.

Důležité: pro normální provoz sestavy výtahu musí být průměr otvorů přídržných podložek větší než průměr trysky. Obvykle je rozdíl 1-2 milimetry.

Oběhové čerpadlo

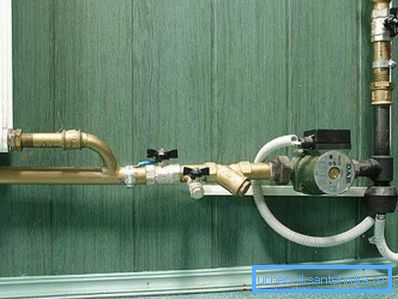

V autonomních systémech vytápění je tlak generován jedním nebo více oběhovými čerpadly (podle počtu nezávislých obvodů). Nejběžnější zařízení - s mokrým rotorem - jsou konstrukce se společným hřídelem pro oběžné kolo a rotor elektromotoru. Chladicí kapalina provádí funkce chlazení a mazání ložisek.

Význam

Jaká je tlaková ztráta mezi různými částmi topného systému?

• Mezi napájecím a zpětným potrubím vytápěcího potrubí je přibližně 20-30 metrů nebo 2-3 kgf / cm2.

Odkaz: nadměrný tlak v jedné atmosféře zvyšuje vodní sloupec do výšky 10 metrů.

• Rozdíl mezi směsí po výtahu a vratném potrubí je pouze 2 metry nebo 0,2 kgf / cm2.
• Pokles na přídržné podložce mezi oběhovými vložkami sestavy výtahu zřídka přesahuje 1 metr.

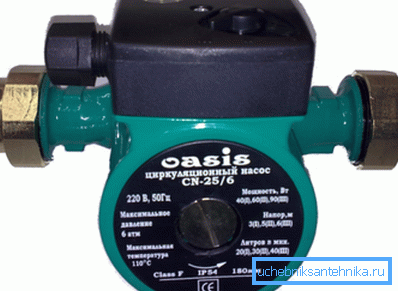

• Tlak generovaný oběhovým čerpadlem mokrého rotoru se obvykle pohybuje od 2 do 6 metrů (0,2 - 0,6 kgf / cm2).

Úprava

Jak nastavit hlavu v sestavě výtahu?

Pojistná podložka

Přesněji, v případě přídržné podložky není nutné nastavovat tlak, ale pravidelně vyměňovat podložku za podobnou, a to díky abrazivnímu opotřebení tenké oceli v procesní vodě. Jak nahradit puk vlastním rukama?

Pokyny jsou obecně poměrně jednoduché:

1. Všechny ventily nebo ventily ve výtahu se překrývají.
2. Otevřeno jedním vyklápěcím vozidlem na návratu a průtokem pro odtokové místo.
3. Odšroubujte šrouby na přírubě.
4. Namísto staré pračky je nainstalována nová, vybavená dvojicí těsnění - jedna na každé straně.

Tip: při absenci paronitových ostřikovačů vystřihněte starou automobilovou kameru. Nezapomeňte řezat očka, což umožní dostat puk do drážky příruby.

1. Šrouby ve dvojicích, v příčném směru. Po stisknutí těsnění se matice natáhnou na doraz o více než půl otáčky najednou. Pokud spěcháte, nerovnoměrná komprese dříve nebo později způsobí, že těsnění zvrací tlak na jedné straně příruby.

Topný systém

Rozdíl mezi směsí a zpětným průtokem je regulován pouze výměnou, rozstřikováním nebo vystružováním trysky. Někdy je však nutné odstranit diferenciál bez zastavení topení (zpravidla se závažnými odchylkami od teplotního grafu na vrcholu chladného počasí).

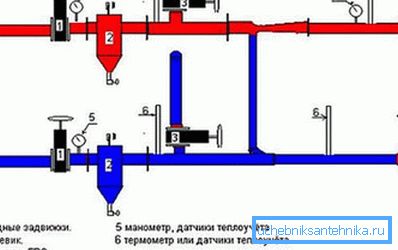

To se provádí nastavením vstupního ventilu na vratném potrubí; Tím odstraníme rozdíl mezi přímým a reverzním závitem, a tedy mezi směsí a návratu.

1. Měříme tlak na průtoku po přívodním ventilu.
2. TUV přepněte na přívodní potrubí.
3. Namontujte manometr do výtlačné trubky na vratném potrubí.
4. Plně uzavřete vratný ventil vstupu a postupně ho otevřete, dokud se pokles nezačne snížit o 0,2 kgf / cm2. Manipulace se zavíráním a následným otevřením ventilu je nutná pro maximalizaci jeho tváře na dříku. Pokud právě zakryjete ventil, mohou se tváře v budoucnu ubývat; cena směšného časového úspoření je přinejmenším nezměněný přístup k vytápění.
5. Teplota zpětného potrubí je sledována v intervalech 24 hodin. Je-li to nezbytné, sníží se diferenční rozdíl o 0,2 atmosféry najednou.

Offline tlak

Bezprostředním významem slova diferenciál je změna úrovně, pokles. V rámci tohoto článku se na něj budeme zabývat. Takže, proč dochází k poklesu tlaku v topném systému, pokud je uzavřená smyčka?

Nejprve si pamatujte: voda je téměř nestlačitelná.

Nadměrný tlak v obvodu je způsoben dvěma faktory:

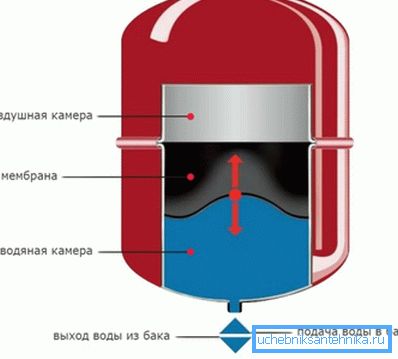

• Přítomnost membránové expanzní nádoby v systému se vzduchovým polštářem.

• Elasticita trubek a radiátorů. Jejich pružnost má tendenci k nule, ale s velkou plochou vnitřního povrchu obrysu ovlivňuje tento faktor i vnitřní tlak.

Z praktického hlediska to znamená, že pokles tlaku zaznamenaný manometrem ve vytápěcím systému je obvykle způsoben extrémně malou změnou objemu okruhu nebo snížením množství chladiva.

A zde je možný seznam obou:

• Po zahřátí se polypropylen rozpíná víc než voda. Při spouštění topného systému sestaveného z polypropylenu může tlak v něm mírně klesnout.
• Mnoho materiálů (včetně hliníku) je dostatečně plastové, aby změnilo tvar s mírným tlakem. Hliníkové radiátory mohou jednoduše zvlnit časem.
• Plyny rozpuštěné ve vodě postupně opouštějí okruh ventilací, což ovlivňuje skutečný objem vody.
• Významné zahřívání nosiče tepla, pokud je objem expanzní nádrže příliš nízký, může spustit pojistný ventil.

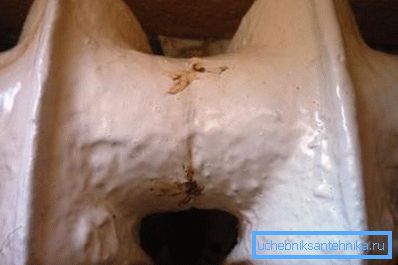

Konečně nelze vyloučit poměrně reálné závady: menší průsaky podél spojů řezů a svarových spojů, mořicí vsuvka v expanzní nádrži a mikrotrhlinky v kotlovém výměníku tepla.

Závěr

Doufáme, že jsme mohli odpovědět na otázky, které se v čtečce shromáždily. Připojený k videu článku, jako obvykle, mu nabídne pozornost dalších tematických materiálů. Úspěchy!
