Termostat pro vytápění: jak řídit mikroklímu doma

U klimatizačních sítí s centrálním zdrojem chladicí kapaliny nebo autonomních systémů vytápění vybavených zastaralými zařízeními není možné regulovat mikroklima v domácnosti změnou parametrů kotle. Aby bylo možné požadovanou teplotu v místnosti nastavit vlastními rukama, je třeba použít termostaty pro vytápění namontované na radiátorech. Jedná se o tyto mechanismy, které budou popsány níže.

Popis zařízení

Vlastnosti konstrukce zařízení

Termostat na topném tělesu je zařízení namontované na vstupu akumulátoru systému ohřevu vody, který umožňuje nastavit intenzitu přenosu tepla snížením nebo zvýšením množství přicházejícího chladicího média.

Dávejte pozor! Pokyny pro instalaci takového zařízení umožňují jeho použití jako uzavírací ventil. Takže pokud váš radiátor unikl, vestavěný termostat do topného systému umožňuje odpojit poškozený prostor a provádět nezbytné opravy bez zastavení práce zbytku inženýrské sítě.

Regulační ventil teploty má následující konstrukční vlastnosti:

1. Tepelně citlivý prvek. Jedná se o ohebný válec se stěnami ve tvaru harmoniky, který je naplněn kapalinou, která se výrazně mění v objemu v důsledku vystavení teplotám. Jak teplota stoupá, látka ve válci expanduje a zvyšuje velikost válce, což zase tlačí ventil, což omezuje objem chladicí kapaliny protékající termostatem. V případě poklesu teploty okolí pracují termostaty pro topný systém v opačném pořadí. Látka v teplotně citlivém prvku je určena pro obrovský počet cyklů expanze a komprese. Ventil tedy bude pracovat nejméně po dobu sto let. Nemusíte se starat o jeho nahrazení.

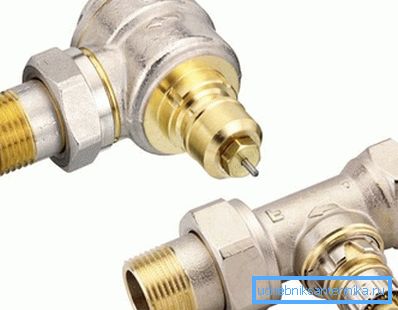

2. Spojovací mechanismus. Skládá se ze dvou závitových spojů, pomocí kterých je termostat pro topný radiátor připojen k topným trubkám a připojení baterie. Vstup a výstup mohou být umístěny na stejné ose nebo pod úhlem, což usnadňuje jejich instalaci.

1. Bydlení Je vyroben hlavně z mosazi nebo jiného neželezného kovu, aby se zabránilo korozi.

Hlavní typy termostatických prvků jsou uvedeny v tabulce:

Dávejte pozor! Při připojení termostatického ventilu k přívodu baterie je třeba dbát na to, aby jeho hlava byla ve svislé poloze. Pak vzestupné teplo proudí z radiátoru neovlivní jeho práci.

Princip funkce trojnásobného ventilu

Existuje i další regulační zařízení, které má tři trysky:

• pro dodávání horké chladicí kapaliny;
• pro dodávání kapaliny z vratného potrubí (již chlazeného);
• k uvolnění smíšené vody při správné teplotě.

Takové zařízení pracuje na principu směšovače v koupelně. Tepelný nosič s různými teplotami je přiváděn vstupními otvory (zpravidla je rozdíl od 30 do 50 stupňů) a na výstupu je vytvořen tepelný tok s potřebnými parametry, který jde do topného tělesa.

Dávejte pozor! Termostaty popsané výše mohou být instalovány jak na jednotlivých radiátorech, tak na úsecích topné sítě, které regulují teplotu jednotlivých topných zařízení a místnosti jako celku.

Při instalaci věnujte pozornost značení:

1. Trubice připojená k topné trubce, která dodává tepelný nosič, je označena červeně.
2. Otvor, kterým bude již termostatická voda dodána již zmrazená voda, je označena modře.
3. Výstupní kanál lze rozpoznat černým barevným označením.

Odrůdy kontrolního zařízení

Zvažte hlavní typy termostatů, které jsou zastoupeny v moderních specializovaných prodejnách topných zařízení.

1. Mechanické. V tomto případě je požadovaná teplota v místnosti nastavena pomocí ventilu, na kterém jsou aplikovány různé dělení. Otáčením rukojeti v jednom směru můžete zvýšit nebo snížit hlasitost příchozího nosiče tepla, a tak nastavit teplotu v místnosti podle Vašeho přání.

1. Mechanické s elektronickým nastavením ventilu. V takovém zařízení je teplota nastavena také rukojetí, ale ventil se pohybuje v důsledku speciálního elektrického zařízení, které se zapíná a vypíná v závislosti na teplotě vzduchu v místnosti.

1. Termostat pro radiátory vybavené servopohonem. Tento mechanismus je elektrický motor, který tlačí topení ventilového termostatu. V takovém případě nastavíte požadovanou teplotu pomocí tlačítek na přístroji a samotné servopohony zvyšují nebo snižují otvor, kterým horká voda vstupuje do chladiče.

Toto zařízení přesněji reguluje teplotu v místnosti na rozdíl od mechanických odrůd.

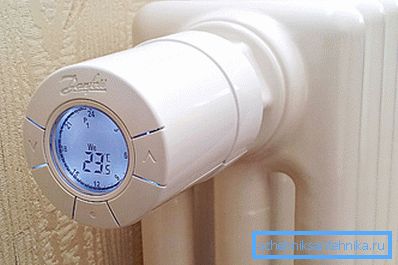

1. Elektronický termostat. Jedná se o speciální ovládací panel, pomocí něhož jsou nastaveny určité parametry mikroklimatu. Následně speciální řídící jednotka vydává příkazy k termostatům umístěným v různých částech domu.

Pomocí elektronického ovládacího panelu můžete dosáhnout co nejpohodlnější teploty v domě. Navíc popsané termostaty mohou být součástí systému "smart home" a mohou být řízeny speciálně laděným počítačovým programem.

Instalace termostatu

Výběr místa instalace

Při výběru místa pro montáž termostatu dodržujte následující doporučení:

1. Nejlepším místem je přívod chladiče. Musí však být zajištěno, že ventilová hlava není pokryta dekorativními panely, závěsy a jinými prvky, které zabraňují přenosu tepla. Nedodržení tohoto pravidla povede k tomu, že termostat nesprávně čte naměřené hodnoty teploty.
2. Pokud nesplňujete výše uvedený požadavek, můžete zařízení nainstalovat pomocí senzoru dálkového ovládání.

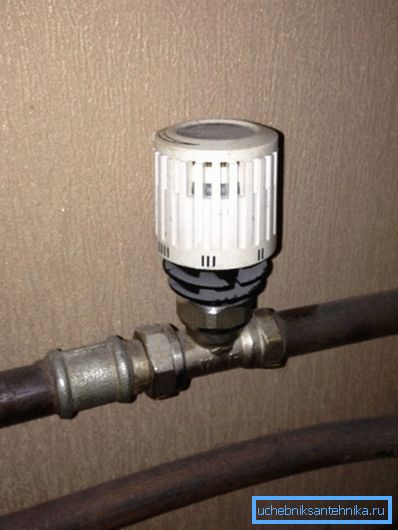

3. Dalším způsobem instalace je vodorovná trubka, která napájí baterii (nedaleko od vstupu).

Postup instalace

Při instalaci termostatu na akumulátor je nutné vypnout stoupačku a vypustit vodu z potrubí a radiátorů. Poté se můžete dostat do práce.

Sekvence akcí je následující:

1. Je nutné odříznout vodorovnou část potrubí přivádějící chladicí kapalinu do vstupu baterie.

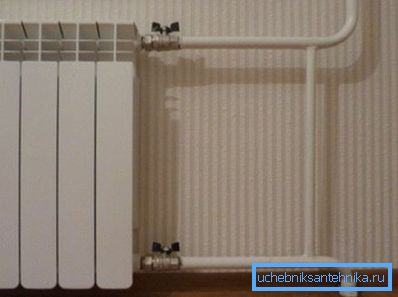

2. Poté odpojte trubku od baterie a demontujte uzavírací ventil (pokud byl).

1. Dále je třeba namontovat stopky s maticemi z termostatického ventilu na vstupu baterie. Pro utěsnění spoje můžete použít vlek nebo speciální pásku z polymeru.
2. Poté je sestaven potrubí, jehož součástí je zakoupený termostat. Při vzájemném ukotvení dílů věnujte také pozornost správnosti a přesnosti sestavy.

1. Posledním krokem je spojení pásku s trubkou, která dodává chladicí kapalinu. Používají se pohony odpovídajícího průměru.

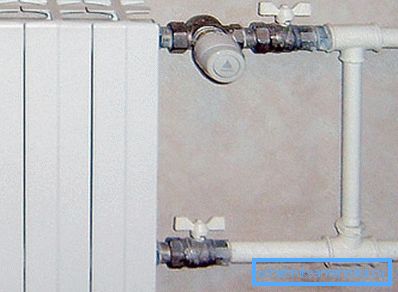

Nezapomeňte, že při instalaci ventilu v monotrubních systémech je třeba zajistit instalaci bypassu. Tento jumper spojuje napájecí a výfukové potrubí navzájem. Při obtoku je třeba vzít část menšího průměru a vložit ji do místa, kde je ventil namontován.

To by mělo být provedeno tak, aby instalovaný termostat nezabránil přístup teplonosného média k jiným bateriím, což výrazně snížilo teplotu v ostatních místnostech (vzdálené od kotle).

To je zvláště důležité u bytů s vertikálním průtokem chladicí kapaliny. Nesprávně nainstalovaný termostat blokuje tok vody do níže umístěných bytů, což nepřinese pohodlí a náladu svým sousedům.

Závěr

Termostaty pro topné systémy umožňují přesně nastavit teplotu v místnostech. Pokud však máte ve svém domě nainstalovaný autonomní systém vytápění, je lepší regulovat mikroklima pomocí elektronického systému kotle. Takže nejenom snížíte nebo zvyšujete teplotu, ale také ušetříte použitý nosič energie. Další informace naleznete v tomto článku.
