Termostat pro radiátor: účel použití, typy, instalační prvky

09-04-2018
Vytápění

Kdy a jaký je termostat pro radiátory? Jaký návrh tohoto zařízení nabízí moderní trh? Jak správně nainstalovat termostat? V našem materiálu se pokusíme najít odpovědi na tyto a další otázky.

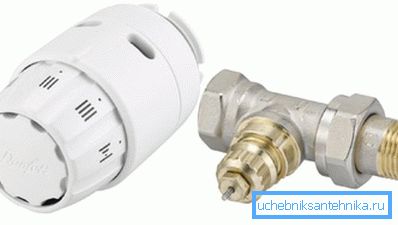

Termostatická souprava pro ohřev vody chladiče.

Co to je?

Termostat je zařízení pro udržování konstantní teploty jakéhokoliv média.

Pokud jde o vytápění, existují dvě třídy zařízení:

  • Určené pro úpravu propustnosti vložkových zařízení se používají ve vodních vytápěcích systémech;
  • Termostaty, které jsou určeny k zapínání a vypínání elektrických topných těles v závislosti na okolní teplotě, jsou předvídatelně používány u různých typů elektrických ohřívačů - konvektorů, olejových radiátorů, kabelového a filmového podlahového vytápění.

Poznámka: provoz zařízení téže třídy může být založen na různých fyzikálních principech. Podrobněji se s nimi seznámíme v odpovídající části článku.

Proč to potřebujete?

Cíle používání termostatů v topných systémech jsou ve skutečnosti pouze dvě:

  1. Udržujte pohodlnou teplotu vzduchu v plně automatickém režimu bez zásahu majitele.
  2. Úspory energie (elektrické a tepelné).

Při zhoršených povětrnostních podmínkách (klesá uliční teplota, zvyšuje se vítr) se zvyšuje přenos tepla skrze obálky budovy; protože se vzduch ochlazuje v místnosti, termostat zvyšuje tepelný výkon ohřívačů. Při nadměrném ohřevu místnosti není třeba nadměrné větrání: samotný termostat snižuje přenos tepla na požadovanou úroveň.

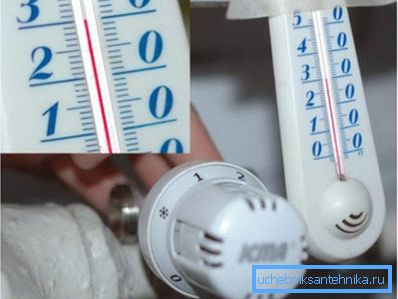

Termostat stabilizuje teplotu v místnosti.

Klasifikace a zařízení

Nyní se začneme seznámit s různými typy termostatických zařízení.

Termostatický ventil

Používá se ve spojení s různými typy tepelných hláv ve vytápěcích systémech. Funkce ventilu je omezena na omezení průtoku chladicí kapaliny skrz ohřívač.

Strukturálně to silně připomíná tlumivku, která je naopak modifikací šroubového ventilu:

  • Tyč ovládá ventil - plochý nebo kuželový;
  • Ventil je spuštěn do sedla a zcela nebo částečně blokuje průtok vody skrze otvor v něm.

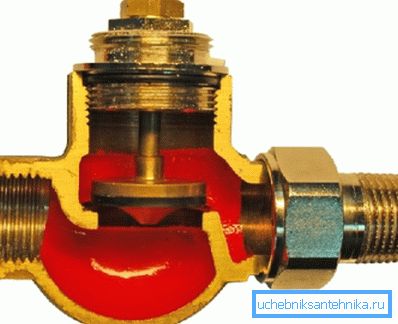

Přístroj je termostatický ventil.

Stejně jako šroubový ventil, termostatický ventil zahrnuje pohyb média skrz jeho tělo pouze v jednom směru: chladivo musí proudit pouze do sedla a výhradně zevnitř. Směr pohybu chladicí kapaliny je vždy vyznačen šipkou na těle.

Rozdíl tohoto prvku regulačních ventilů od škrtící klapky spočívá v tom, že jeho tyč je poháněna nikoli šroubem, ale externím regulačním zařízením - termostatickou hlavou.

Vlnovcové termální hlavy

K tomuto typu patří absolutní většina termálních hlav, které nabízí moderní trh. Jejich důstojnost je poměrně přijatelná cena, počínaje kolem 400 rublů. Termostatická vlnovcová hlava je energeticky neutrální; jeho funkčnost je omezena plynulým nastavením průchodnosti ventilu při zachování nastavené teploty média bez jakýchkoliv cyklických výkyvů.

Princip fungování je založen na významné teplotní expanzi některých kapalných a plynných médií: obsah měchů (vlnitá trubka v pouzdru přístroje) se při zahřátí a stlačení na stonku ventilu rozšiřuje.

Při ochlazení a zmenšování délky vlnovce se vrací zpětná pružina. Teplota je nastavena normálním závitem, který posune stonku vzhledem k měchu.

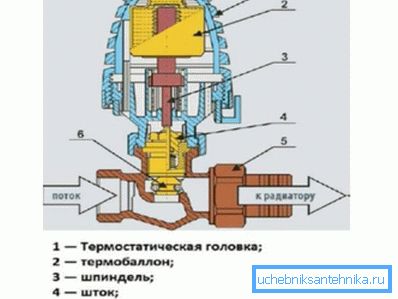

Zařízení měchýřů.

Poznámka: hlavy tohoto typu mohou být vybaveny externím teplotním čidlem na kapilární trubici, kterým se pracovní médium expandující v teplotním čidlu dostane do dutiny měchů.

Elektrická tepelná hlava

Elektronické radiátorové termostaty jsou mnohem složitější:

  • Termočlánek je zodpovědný za zaznamenávání vnější teploty - tepelného čidla sestávajícího ze dvou nespojitých vodičů zapojených do série. Když jsou kontakty mezi nimi ohřívány na různé teploty, v obvodu vzniká konstantní slabý proud; čím větší je teplotní rozdíl, tím větší je jeho hodnota.

Je zajímavé, že přestože elektronické tepelné hlavy jsou umístěny jako nová špičková řešení, objevil se termoelektrický efekt (Seebeckův efekt), který je základem jejich fungování, téměř před dvěma stoletími.

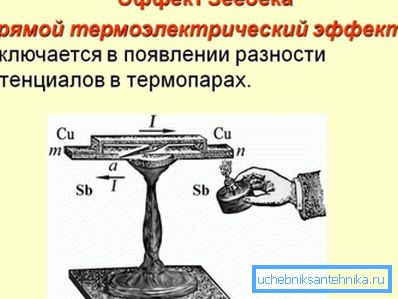

Princip fungování termočlánku byl otevřen téměř před dvěma sty lety.
  • Termostatický ventil je poháněn servomotorem s nízkým výkonem. Díky převodovce je proud, který je spotřebován, omezen na 100 mA, což umožňuje používat jako baterie běžné kompaktní galvanické články (ploché nebo bleskové baterie).
  • Zpracování termočlánků provádí mikrokontrolér. Umožňuje programování denního a (někdy) týdenního cyklu teplot: například v noci, kdy je potřeba tepla minimální, může být teplota v místnosti snížena o 2 až 3 stupně.

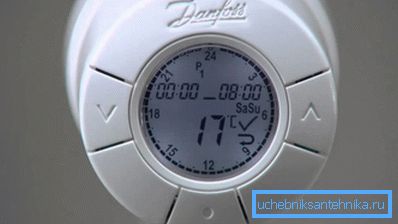

Programovatelná elektronická tepelná hlava.

Jak se porovnávají ceny měchů a elektronických termických hlav? Zde je výňatek z ceníku produktů Danfoss:

Model Popis Maloobchodní náklady, ruble
RAW 5010 Měděné zařízení s plnbou kapalinou 698
RA 2945 Měchová zařízení s plynem plněným čidlem 735
Životní eko RA Elektronické programovatelné zařízení 2350

Elektrické zařízení termostaty

Tepelně izolovaná podlaha, elektrický konvektor nebo olejový radiátor s termostatem pracují při konstantním výkonu; spotřeba tepla je omezena periodickým odstavením zařízení. V roli termostatu slouží bimetalová deska - ohebný kontakt dvou odlišných kovů s různými koeficienty tepelné roztažnosti.

Po dosažení určité teploty se bimetalická deska deformuje, otevře kontakt a přeruší napájení topných těles. Po ochlazení se obnoví původní kontaktní formulář, po kterém se obnoví napájení. Nastavením vzdálenosti mezi bimetalickou deskou a terminálem můžete nastavit teplotu termostatu.

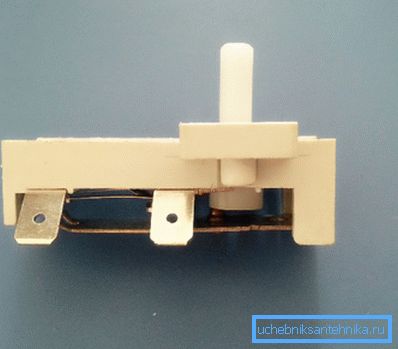

Nastavitelný bimetalový termostat.

Jednoduchost konstrukce zajišťuje maximální levost zařízení, ale také omezuje maximální proud pomocí termostatu: u domácích spotřebičů je 16 ampér, který při napětí 220 voltů odpovídá elektrickému výkonu asi 3,5 kW.

Poznámka: Termočlánek může být buď zabudován do zařízení nebo do dálkového ovladače. Elektrické podlahové topení je obvykle používáno jako vzdálený senzor, položený v potěru nebo pod povrchovou úpravou.

Montáž

Jaká pravidla byste měli dodržovat při instalaci termostatů na topení vlastním rukama?

Přes rozdíl v zařízeních zařízení je instrukce univerzální:

  • Termostatická hlavice nebo snímač teploty musí být umístěn mimo proudění vzduchu směrem nahoru z chladiče nebo připojení k němu. To je zpravidla dosaženo horizontální instalací hlavy; senzor dálkového ovládání může být umístěn kdekoli v místnosti.

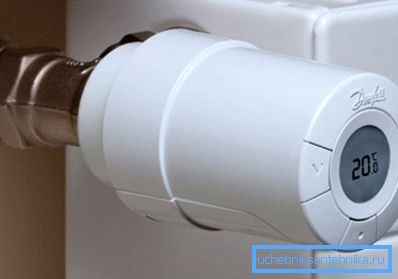

Horizontální instalace tepelné hlavy zabrání jeho ohřevu horkým vzduchem.
  • Doporučujeme umístit přístroj mimo jasně osvětlené místo.. Přímé sluneční světlo ohřívá pouzdro a samotný snímač teploty, což ovlivňuje přesnost kalibrace.
  • Termostatické ventily, stejně jako všechna škrtící zařízení, předpokládají přítomnost obtoku mezi přípojkami k radiátoru. Když jsou ohřívače zapojeny do série, celý okruh bude škrtí.

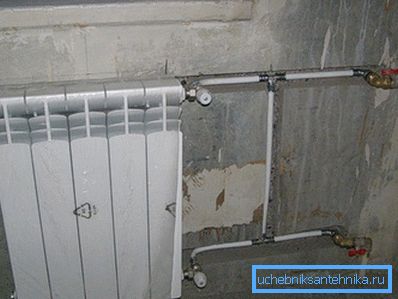

Na fotografii se jasně zobrazí propojka před škrtícím zařízením.

Závěr

Doufáme, že náš miniaturní přehled moderních nabídek na trhu se pro čtenáře bude zdát zajímavý a užitečný. Další materiály, jako obvykle, nabídnou video v tomto článku. Úspěchy!
