Teplotní graf topného systému: obeznámený s provozním

21-03-2018
Vytápění

Jaké zákony podléhají změnám teploty chladicí kapaliny v systémech ústředního vytápění? Co to je - teplotní rozvrh topného systému 95-70? Jak nastavit parametry vytápění podle harmonogramu? Pokusíme se odpovědět na tyto otázky.

Teplota baterií je propojena s venkovním povrchem.

Co to je?

Začněme pár abstraktních tezí.

  • Při měnících se povětrnostních podmínkách dochází ke změně tepelné ztráty v každé budově.. Při mrazu za účelem udržení konstantní teploty v bytě je zapotřebí mnohem více tepelné energie než za teplého počasí.

Upřesněte, že cena tepla není určována absolutní hodnotou teploty vzduchu na ulici, ale deltem mezi ulicí a interiérem. Takže při + 25 ° C v bytě a -20 ve dvoře, náklady na teplo budou přesně stejné jako u +18 a -27.

  • Tepelný tok z ohřívače při konstantní teplotě chladiva bude také konstantní. Pokles pokojové teploty mírně zvýší (opět zvýšením delta mezi topným médiem a vzduchem v místnosti); Tento nárůst však bude kategoricky nedostatečný, aby kompenzoval zvýšené tepelné ztráty v obálce budovy. Jen proto, že nižší prahová teplota v bytě je omezena proudem SNiP na 18-22 stupňů.

Zřetelným řešením problému zvyšujících se ztrát je zvýšení teploty chladicí kapaliny.

Je zřejmé, že jeho růst by měl být úměrný poklesu venkovní teploty: čím je chladnější než okno, tím větší bude ztráta tepla kompenzována. Což nás ve skutečnosti přivádí k myšlence vytvořit konkrétní tabulku pro porovnání obou hodnot.

Graf teploty topného systému je tedy popisem závislosti teploty na přívodním a vratném potrubí od vnějšího vnějšího prostředí.

Jak jsou věci uspořádány

Existují dva různé typy grafů:

  1. U tepelných sítí.
  2. Pro vnitřní vytápění.

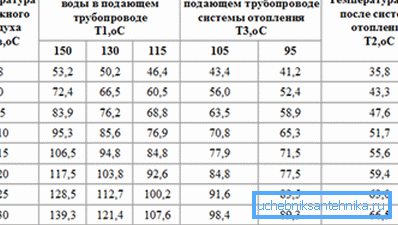

Vztah průtokových teplot v trati a v domě.

Abychom objasnili rozdíl mezi těmito koncepty, asi stojí za to začít s krátkým pohledem na to, jak funguje ústřední vytápění.

CHP - tepelné sítě

Funkce tohoto svazku je ohřívat chladicí kapalinu a dodávat ji koncovému uživateli. Délka vytápěcí sítě je obvykle měřena v kilometrech, celková plocha - v tisících a tisících metrů čtverečních. Navzdory opatřením na tepelnou izolaci potrubí je ztráta tepla nevyhnutelná: po průchodu z CHP nebo kotelny na hranici domu bude procesní voda čas částečně ochlazovat.

Z toho vyplývá, že k tomu, aby spotřebitel dosáhl při zachování přijatelné teploty, měla by dodávka topného tělesa na výstupu z CHP zařízení co nejhorší. Omezujícím faktorem je teplota varu; s rostoucím tlakem se však posune k vyšším teplotám:

Tlak, atmosféra Bod varu, stupně Celsia
1 100
1.5 110
2 119
2.5 127
3 132
4 142
5 151
6 158
7 164
8 169

Typický tlak v přívodním potrubí ohřívače je 7-8 atmosfér. Taková hodnota, a to i při zohlednění tlakových ztrát během přepravy, umožňuje, aby topný systém byl spuštěn v domě do 16 podlaží vysoký bez dalších čerpadel. Je však bezpečný pro dálnice, stoupačky a přípojky, hadicové směšovače a další prvky topných a horkovodních systémů.

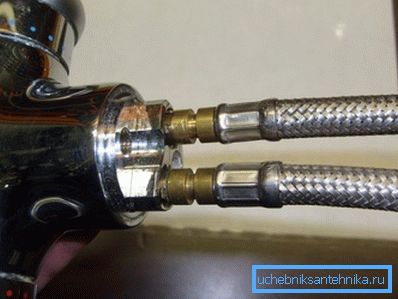

Uvnitř pružných hadic směšovače je stejný tlak jako v topném potrubí.

S určitým rozpětím se předpokládá, že horní mez průtokové teploty je 150 stupňů. Nejtypičtější teplotní grafy topení pro topné vedení leží v rozmezí 150/70 - 105/70 (teploty toku a zpětné cesty).

Dům

V domovní vytápěcí soustavě existuje řada dalších omezujících faktorů.

  • Maximální teplota nosiče tepla v ní nesmí překročit 95 ° C pro dvoutrubkové a 105 ° C pro jednopokojový topný systém budovy.

Mimochodem: v předškolních vzdělávacích zařízeních je omezení mnohem závažnější - 37 C. Cena za snížení teploty zásobování je nárůst počtu sekcí radiátorů: v severních oblastech země jsou prostory skupin v mateřských školách doslova propojeny.

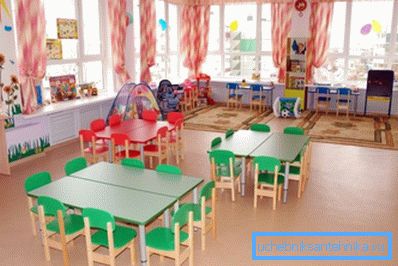

Podél stěn se táhne řada radiátorů.
  • Teploty Delta mezi přívodním a vratným potrubím by měly být ze zřejmých důvodů co nejmenší. - jinak se teplota baterií v budově značně liší. To znamená rychlou cirkulaci chladicí kapaliny. Příliš rychlá cirkulace v systému vytápění domů však povede k tomu, že vratná voda se vrátí na dálnici s nadměrným teplem, což je nepřijatelné kvůli řadě technických omezení provozu CHP.

Problém je vyřešen instalací jednoho nebo více výtahových uzlů v každém domě, ve kterém je vratná linka smíchána s proudem vody z přívodní trubky. Výsledná směs ve skutečnosti zajišťuje rychlou cirkulaci velkého objemu chladicí kapaliny bez přehřátí trasy zpětného potrubí.

Schéma výtahu.

U interních sítí je nastaven samostatný teplotní rozvrh na základě schématu provozu výtahu. V případě obvodů se dvěma trubkami je typický teplotní rozvrh topení 95-70, u jednopatrového potrubí (což je v bytových domech zřídka) - 105-70.

Klimatické zóny

Hlavním faktorem určujícím plánovací algoritmus je odhadovaná teplota v zimě. Tabulka teploty chladicí kapaliny by měla být sestavena tak, aby maximální hodnoty (95/70 a 105/70) na špičce mrazu poskytovaly odpovídající teplotu SNiP v obytných prostorách.

Uveďme příklad vnitropodnikového harmonogramu pro následující podmínky:

  • Ohřívače - radiátory s proudem chladicí kapaliny ze zdola nahoru.
  • Topení - dvou trubkové, se stojánkovým potrubím.
Taková schéma je typická pro sovětské domy.
  • Konstrukční teplota venkovního vzduchu je -15 ° C.
Venkovní teplota, C Dávání, s Návrat, s
+10 30 25
+5 44 37
0 57 46
-5 70 54
-10 83 62
-15 95 70

Nuance: při určování parametrů trasy a vnitřního vytápění se provádí průměrná denní teplota. Pokud v noci bude -15 a ve dne -5, -10C se zobrazí jako venkovní teplota.

A zde jsou některé hodnoty odhadovaných zimních teplot pro ruská města.

Město Konstrukční teplota, С
Arkhangelsk -18
Belgorod -13
Volgograd -17
Verkhoyansk -53
Irkutsk -26
Krasnodar -7
Moskvě -15
Novosibirsk -24
Rostov-on-Don -11
Soči +1
Tyumen -22
Khabarovsk -27
Jakutsk -48
Ve fotka - zima ve Verkhoyansku.

Úprava

Pokud je vedení CHP a tepelných sítí zodpovědné za parametry trasy, odpovědnost za parametry domácí sítě je přiřazena obyvatelům. Velmi typickou situací je situace, kdy se stížnosti obyvatel o chladu v apartmánech projevují odchylky od plánu v nepříznivé situaci. Mírně méně často se stává, že měření v jímkách tepelných motorů vykazují zvýšenou teplotu zpátečky z domu.

Jak nastavit parametry vytápění podle plánu s vlastními rukama?

Vrtání trysek

Když je teplota směsi a teplota vratné vody příliš nízká, zřejmým řešením je zvýšení průměru výtahové trysky. Jak se to dělá?

Pokyny - sloužící čtenáři.

  1. Překryjte všechny ventily nebo ventily v sestavě výtahu (vstup, dům a TUV).
  2. Výtah je rozebrán.
  3. Tryska je odstraněna a vystružena o 0,5-1 mm.
  4. Výtah je sestaven a spuštěn s odvzdušněním v opačném pořadí.

Tip: místo paronitovye těsnění na přírubách lze dát gumu, řezané na velikost příruby automobilové komory.

Alternativou je instalace výtahu s nastavitelnou tryskou.

Tlumicí tlumič

V kritické situaci (silné studené a mrazící byty) může být tryska kompletně odstraněna. Aby se aspirátor nestal mostem, je zaseknutý plastu z ocelových plechů o tloušťce nejméně jednoho milimetru.

Po demontáži trysky se spodní příruba utlumí.

Upozornění: toto je nouzové opatření, které se používá v extrémních případech, protože v tomto případě teplota radiátorů v domě může dosáhnout 120-130 stupňů.

Diferenciální nastavení

Při vyšších teplotách jako dočasné opatření až do konce vyhřívací sezóny je prakticky nutné nastavit diferenciál na výtahu pomocí ventilu.

  1. TUV se přepne na napájecí vedení.
  2. Na vratném potrubí je instalován manometr.
  3. Vstupní ventil na vratném potrubí se zcela uzavře a postupně se otevírá s tlakovým ovládáním na manometru. Pokud právě zakryjete ventil, může se vyčerpání tváří na tyči zastavit a rozmázat obrys. Pokles se sníží zvýšením tlaku při zpětném toku o 0,2 atmosféry za den při denní kontrole teploty.

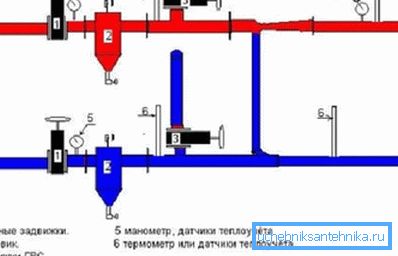

TUV (3) je zapnuto ze zdroje. Delta je odstraněna dolním vstupním ventilem (1).

Závěr

Připomínáme znovu: poslední dvě doporučení lze uplatnit pouze v kritických situacích jako dočasná opatření. Jako vždy, video připojené k článku poskytne čtenáři další informace o předmětu. Úspěchy!
