Tepelný přenos litinových radiátorů: funkce výpočtu

24-06-2018
Vytápění

Klasický litinový akordeon, stejně jako nostalgie pro dětství, stále stojí mezi různými druhy hliníkových a bimetalických radiátorů, halogenů a konvektorů. Přestože je ztráta tepla z litinových radiátorů nižší než u mnoha moderních ohřívačů, legendy o jeho trvanlivosti a nenáročnosti se dostávají do otevřených prostor bývalé Unie. Správný výpočet počtu sekcí a vynalézavosti lidí umožňuje zvýšit sílu "litiny" a vytvořit vnitřní atmosféru.

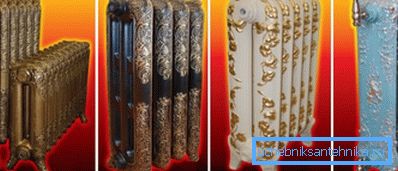

Krásná

Klasický retro

S nástupem chladného počasí se topné radiátory staly centrem zvýšené pozornosti obyvatel bytů a počátečním bodem dialogů. Proč je v domě s centrálním vytápěním teplo, a ne tak v dalším? Jaká je teplota litinových baterií, a tedy míra vašeho pozitivního a obecně přitažlivého?

Studená baterie je katastrofa

Kde je plus a minus

Na rozdíl od pokušení současného trhu s topnými zařízeními jsou litinové baterie dobrá:

  • dlouhá služba až do půl století;
  • korozivzdorné;
  • nedostatek spár díky zvýšenému průměru kanálů;
  • schopnost měnit počet úseků;
  • nízká hydraulická odolnost;
  • vysoký výkon;
  • koncentrace tepla způsobená značnou tloušťkou stěn a objemem vody uvnitř;
  • dekorativní a podlahová instalace (moderní vzorky);
  • různé ceny - cena se může pohybovat od 400 do 6000 rublů.

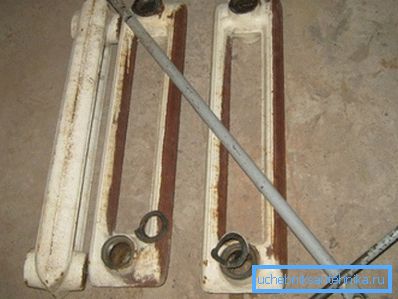

Pomocí tohoto tlačítka můžete přidat nebo snížit počet sekcí.

Akumulace rzi v průběhu času nemůže být považována za významnou nevýhodu produktu, ale zde stojí za pozornost následující:

  • jsou těžké. Jsou prostě velmi těžké a pokud jedna sekce váží mezi 6 a 7 kg, budete potřebovat tucet z nich, a to ani v jedné místnosti, ale také hmotnost objemu vody (1,35 l);
  • malý povrch přenosu tepla a nízká tepelná vodivost materiálu;
  • šíření tepla dochází radiací a pouze 20% konvekcí;
  • špatná kompatibilita s vytápěcími systémy, které jsou již vybaveny zařízeními pro regulaci teploty, což eliminuje spotřebu paliva.

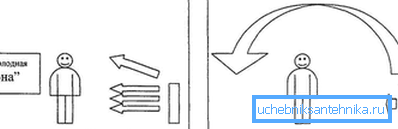

Tepelné záření ztrácí konvekci

Tradiční "litina" MS-140, určená pro vytápění bytového sektoru, sloužila jako základ pro vznik nových modelů - MS-140-500, MS-140-300, MS 140-180. Odlišují se v hmotě, kapacitě, vzdálenost mezi vozidly, atd.

Kalkulačka ve vašich rukou

Nejdůležitějším ukazatelem jakékoli baterie pro spotřebitele je jeho výkon nebo přenos tepla - přidělené množství tepla po určitou dobu. Pokud znáte přenos tepla z litinových radiátorů, doslova nepřeplňujte dům / byt a nezajistěte Afriku.

Několik faktorů ovlivní výpočet parametrů vytápění:

  • počet oken;
  • výška stropu;
  • pokojová oblast;
  • počet vnějších stěn;
  • maximální teplota podzápadu v regionu.

Požadovaný výkon byl vypočten několika způsoby, mezi kterými můžete zvolit nejmenší zmatek a pohodlí.

Dávejte pozor! Nebojte se, jestliže získáte zlomkové číslo v důsledku matematických operací. Zaokrouhlit to velkým způsobem - malý "re" je vždy lepší než malý "ne dříve".

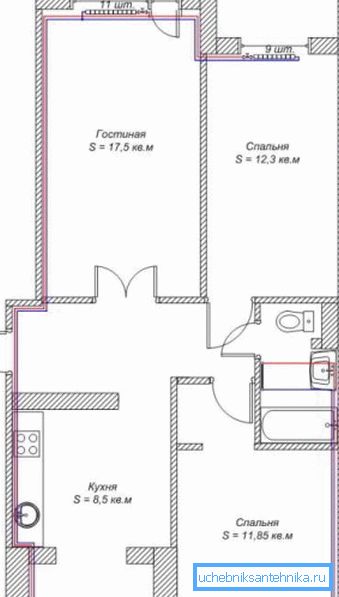

Tento režim bere v úvahu všechny nuance při plánování vytápění.

Elementární, Watson

Základem pro tento výpočet je vnější stěna s okny v panelovém domě (SNiP II-3-79). Pokud váš pokoj má 1 stěnu s 1 oknem, pak pro každých 10 m2 potřebujete 1 kW výkonu chladiče. Dvě vnější stěny zvýší výkon na 1,3 kW.

Druhý jednoduchý způsob, jak vypočítat plochu místnosti s výškou stropu alespoň 2,5 m, což je dostatečné množství 100 wattů na čtverec.

Vzorec má následující formu:

S * 100 = N celkem, kde

  • S - plocha místnosti (délka * šířka);
  • N celkem - celková tepelná kapacita.

Jmenovitý tepelný výkon oddílu litinového chladiče je v průměru 140 W a tím, že Ntot dělíte tímto číslem, zjistíte požadovaný počet sekcí.

Podle hlasitosti

V tomto případě se pro matematické operace používá následující vzorec:

h * s * Nm = N celkem, kde

  • h je výška stropu;
  • S je plocha místnosti;
  • Nm je standardní výkon na 1 m3, což je v průměru 41 W / m3.

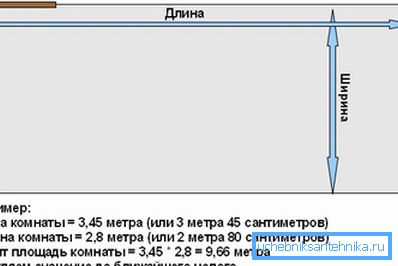

Tato fotografie je pro někoho, kdo již dlouhou dobu neprovedl výpočty.

Dávejte pozor! Při správné izolaci a přítomnosti dvojitých oken se sníží ukazatel tepelné energie z 41 na 34 W na m 3.

Pokud někdo zapomene fyziku, výraz h * S může být nahrazen symbolem V, což znamená stejný objem - šířka * délka * výška. V tomto případě bude vzorec mít stejnou hodnotu, ale vypadá kratší:

V * Nm = N celkem

Přenos tepla jedné části litinového radiátoru se vypočítá podobně jako výše uvedený postup: Ntotal / 140 W. A znovu bychom neměli zapomínat, že navrhované výpočty vycházejí z průměru +20 ° C v interiéru a minus stejného na ulici. Proto byste neměli slevit klimatickou zónu, ve které by měl chladič poskytnout vám pohodlí.

Tabulka přenosu tepla z litinových radiátorů a dalších technických charakteristik

Dávejte pozor! Je-li místnost úhlově nebo s balkonem, přidá se k vypočtenému výkonu (celkem N) 20%. U obývacích místností je výsledný ukazatel počtu článků baterie zaokrouhlený nahoru, v kuchyni - do menšího.

Nota bene

Vzhledem k tomu, že testy chladiče se provádějí v laboratorních podmínkách, mohou se některé údaje během provozu lišit. Například deklarovaný tepelný výkon jedné části litinového radiátoru při 160 W při skutečné teplotě chladicí kapaliny v systému od 60 do 70 ° C se výrazně sníží.

Tepelná izolace problémových oblastí, zejména v soukromém domě, který je na zemi, vám ušetří teplo:

  • 200 W v prostoru vstupních / balkonových dveří;
  • 100 W v okně.

Dávejte pozor! Nepřehánějte na exotické, ale levné produkty. Je-li kapacita průřezu nitě otvoru vsuvky, přenos tepla litinového radiátoru ms 140 je indikován ruským / běloruským výrobcem, pak například "čínština" nemusí mít takové informace. Je těžké si představit, co riskujete.

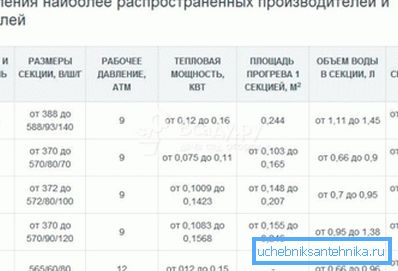

Tyto informace pro každý produkt musí být uvedeny v datovém listu.

Nevinné triky

Několik jednoduchých triků pomůže zvýšit ztrátu tepla radiátoru:

  • Trvalé dodržování čistoty povrchu výrobku - prach, zejména mezi úseky, významně narušuje proces výměny tepla;
  • správně natírat povrch - odstranit starou vrstvu, odmastit, aplikovat základní nátěr (GF-021), nátěr (PF, MA);

Dávejte pozor! Tyto olejové smalty jsou uvedeny jako nejdostupnější a optimální. Pokyny banky vám pomohou vybrat speciální fondy.

  • instalujte za zářiče fólii odrážející teplo - to bude obzvláště účinné na vnější stěně;
  • zkontrolujte, zda se na výrobku nacházejí "vnitřky", které se mohou objevit po připojení k systému, je pro ně to, že části odpadu uchopí, hromadí se;
  • pokud provádíte instalaci sami, nedovolte, aby baterie vyklouzla - bude to důsledně narušovat cirkulaci chladicí kapaliny;
  • dodržujte standardní parametry pro umístění akumulátoru na stěnu, okenní parapet;
  • Neblokujte tok teplého vzduchu nábytkem, obrazovkami.

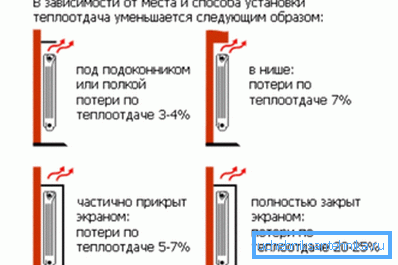

Špatné umístění vede k tepelným ztrátám

Na konci

Výběr litinových radiátorů v domě je určen finanční příležitostí, touhou být považován za znalce starověku / technických inovací, nostalgie nebo naléhavé potřeby. Relativní nevýhody překrývají absolutní trvanlivost produktu a čistotu jeho vnitřního světa. Návrh pozdějších modelů je tak odlišný od předchozích modelů, že se stane nádhernou výzdobou místnosti.

Video v tomto článku zobrazuje proces montáže litinového chladiče.
