Tepelné ztráty bimetalových radiátorů: zařízení, způsoby a

01-02-2018
Vytápění

Oba radiátory, hliníkové i bimetalické, mají vnější podobnost. Rozdíl lze rozpoznat pouze tak, že je držíte v ruce, druhá váží více, což je vysvětleno jeho zařízením - ocelové trubky se nacházejí uvnitř ohřívače, díky čemuž je chladič povolen používat v síti ústředního vytápění. O tom, stejně jako zařízení pro přenos tepla a mluvení níže.

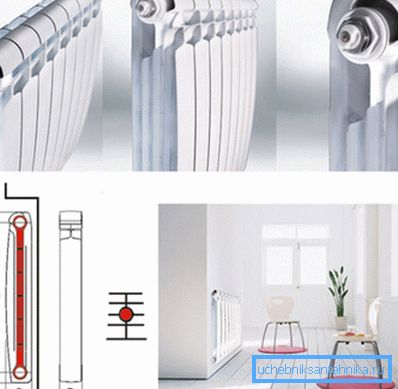

Bimetalické radiátory mají vysoký odvod tepla u každého úseku

Zařízení

Proč jste potřebovali takové konstruktivní doplňky k hliníkovému chladiči? Koneckonců, přenos tepla tohoto kovu je mnohem více oceli, resp. V bytě s hliníkovými topnými zařízeními bude výrazně teplejší.

Je zřejmé, že přenos hliníku je 2krát větší než železo

Ale faktem je, že hliník má "slabé stránky" a především je spojen s kvalitou chladiva používaného pro městské topné sítě. Použitý nosič tepla nese s ním různé nečistoty, včetně alkalických látek a kyselin, které zničí hliník.

Druhým důležitým bodem je neschopnost odolat hydraulickému tlaku, který není neobvyklý u domů napojených na ústřední topení.

Vlastnosti

Následující skutečnosti hovoří ve prospěch bimetalových topných zařízení:

Chemická odolnost V bimetalových strukturách chladicí médium cirkuluje přes ocelové trubky bez kontaktu s hliníkem.
Pevnost Bimetalický radiátor je schopen odolat tlaku od 30 do 40 bar, což zcela eliminuje možnost zničení z vodního kladívka.
Trvanlivost Výrobci těchto ohřívačů zaručují jejich dlouhou práci. Průměrná životnost je stanovena na 20 let.

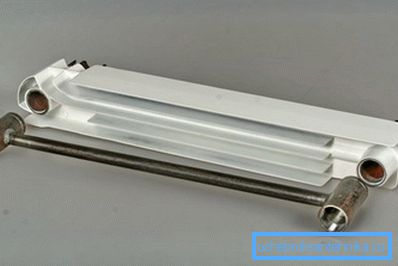

Radiátor se skládá z ocelového pouzdra a hliníkového pouzdra.

Tak se u bimetalových radiátorů zachovávají všechny pozitivní vlastnosti hliníkových zařízení.

Mají:

  • vysoká emise tepla;
  • atraktivní vzhled;
  • dobrá kompaktnost.

Vzhledem k jejich konstrukčním prvkům lze s jistotou tvrdit, že se stanou ideální volbou při instalaci topného systému v městských bytech s vlastními rukama.

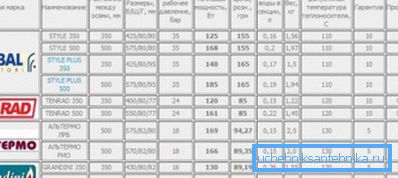

Srovnávací tabulka přenosu tepla z bimetalických radiátorů topení ukazuje rozdíl mezi modely od různých výrobců

Metoda přenosu tepla a připojení

Správný počet sekcí radiátoru pro konkrétní místnost je jen polovina práce. Zbytek je najít nejlepší způsob, jak připojit ohřívač, aby mohl plně zobrazit jeho vlastnosti. Takže je třeba vybrat z těchto možností:

Jednostranný přímý Nejlepší způsob, jak připojit nejen bimetalový radiátor, ale i jiný. Tento indikátor přenosu tepla naleznete v pasu přístroje.

V tomto případě chladicí kapalina vstoupí do radiátoru zhora, zcela prochází všemi svými úseky a opouští ze stejné strany zezadu.

Diagonální Dobrá volba a zcela opodstatněná pouze pro baterie s velkým počtem sekcí, jmenovitě - > 12 kusů Ohřátá voda vstupuje ze zařízení z jedné strany směrem nahoru, prochází kanály a vystupuje skrze spodní výtok chladiče na druhé straně.

V takovém případě budete schopni minimalizovat možné tepelné ztráty a dosáhnout požadovaného výsledku.

Dole Používá se, když je potrubí topného systému ukryto v podlaze. Pokyny pro připojení jsou následující: vstup je z jedné strany do spodního otvoru zařízení, výstup je z dolního otvoru z druhé strany.

Zkušenosti ukazují, že v tomto případě budete muset přidat sekci, protože ztráta tepla bude nižší než 10%.

Jedna trubka Toto spojení představuje sériové připojení radiátorů. Současně mohou tepelné ztráty dosáhnout 40%, proto nedoporučujeme používat v autonomních topných systémech, jinak by cena tepla byla příliš vysoká.

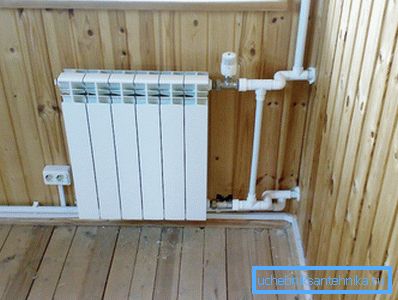

Tepelný výkon jedné části bimetalového chladiče s dvoutrubkovým přímým jednosměrným připojením je maximální

Lze konstatovat, že:

  • pokud chcete dosáhnout maximálního přenosu tepla z ohřívačů se standardním počtem sekcí 7-10, je nutné je řídit jejich přímým jednosměrným připojením k ústřednímu vytápění;
  • v případě, že prostor v místnosti je dostatečně velký a je třeba instalovat radiátory s počtem článků přesahujících 12, diagonální přepínání zařízení ve dvou-trubkovém systému bude vhodné (posuv + návrat).

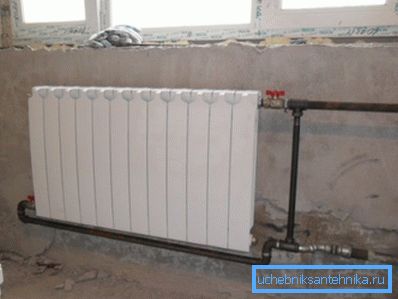

Na fotografii - diagonální metoda připojení radiátoru z 12 sekcí.

Správné místo instalace

Další důležitou otázkou, na kterou často zapomínáme, že to není tak důležité. Klasická verze je pod oknem, ale proč?

Důvodem je přístup studeného vzduchu do místnosti:

  • přes okno vstupuje mnohem víc než přes vnější stěny;
  • okamžitě jde dolů a začíná stoupat po podlaze, což způsobuje nepohodlí a touhu vzrůst.

Proto je třeba umístit tepelnou bariéru, která umožní zředit nebo dokonce úplně znemožnit studený průtok.

Tip: použijte chladič s šířkou 70-90% otvoru okna, pak se vzduch, který přichází z ulice, okamžitě zahřeje.

Existují také některá pravidla instalace, která musí být dodržena, aby se vytvořila dobrá konvekce a tím se zlepšil přenos tepla:

  • ponechte mezi ohřívačem a podlahou mezeru 60 mm nebo více;
  • z okenního parapetu by vzdálenost k horní části radiátoru měla být téměř stejná - 50-60 mm nebo více;
  • ze stěny by měla ustoupit o 25 mm nebo více.

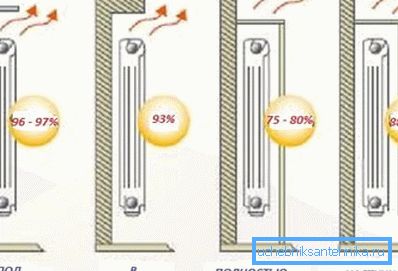

Tepelný výkon jedné části bimetalových radiátorů závisí přímo na správném umístění ohřívače

Doporučujeme také:

  • v rohové místnosti s přídavnou vnější stěnou, abyste snížili tepelné ztráty, nainstalujte na studenou zeď další zařízení. Jeho hlavním úkolem bude kompenzovat výkon a výšku instalace nezáleží, vzít jako model úroveň baterií instalovaných pod okenními otvory;
  • Před instalací radiátorů vypočtejte počet sekcí tak, aby byl dostatečný tepelný výkon, s ohledem na ztráty stěnami a oken.

Tip: Chcete-li zvýšit přenos tepla, nainstalujte za zařízení zařízení fóliové fólie s kovovou stranou uvnitř místnosti.

Závěr

Normální odvod tepla ohřívačů umožňuje nejen získání potřebného tepla v místnosti, ale i skutečně ušetří. Bimetalické radiátory jsou výkonné přístroje schopné rychle a efektivně ohřívat obytné a obchodní prostory při správném připojení a instalaci. Video v tomto článku vám poskytne příležitost najít další informace o výše uvedeném tématu.
