Tepelné zatížení topení a další konstrukční parametry:

07-08-2018
Vytápění

Tématem tohoto článku je definice tepelného zatížení topení a dalších parametrů, které je třeba vypočítat pro autonomní systém vytápění. Materiál je zaměřen především na majitele soukromých domů, daleko od topných zařízení a potřebuje nejjednodušší vzorce a algoritmy.

Tak pojď.

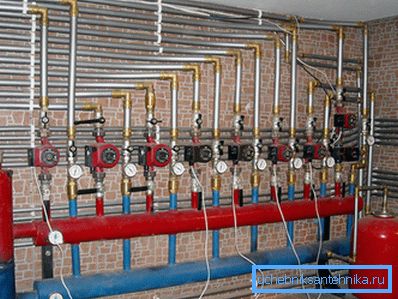

Naším úkolem je naučit se vypočítat základní parametry vytápění.

Redundance a přesný výpočet

Od samého začátku je nutné specifikovat jednu jemnost výpočtů: téměř absolutní hodnoty tepelných ztrát v podlaze, stropu a stěnách, které má vykurovací systém kompenzovat, jsou téměř nemožné vypočítat. Můţete mluvit pouze o určité spolehlivosti odhadů.

Důvodem je, že příliš mnoho faktorů ovlivňuje tepelné ztráty:

  • Tepelný odpor hlavních stěn a všech vrstev dokončovacích materiálů.
  • Přítomnost nebo nepřítomnost chladných mostů.
  • Vítr a umístění domu na terénu.
  • Práce na větrání (což opět závisí na síle a směru větru).
  • Stupeň izolace oken a stěn.

Jsou tu dobré zprávy. Prakticky všechny moderní kotle a distribuované topné systémy (vytápěné podlahy, elektrické a plynové konvektory apod.) Jsou dodávány s termostaty, které měří spotřebu tepla v závislosti na pokojové teplotě.

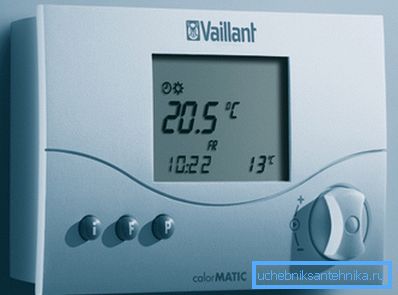

Dálkový plynový kotelní termostat.

Z praktického hlediska to znamená, že nadměrný tepelný výkon bude mít vliv pouze na režim vytápění: např. 5 kWh tepla nebude podáno za hodinu nepřetržitého provozu s výkonem 5 kW, ale za 50 minut provozu s výkonem 6 kW. Po dalších 10 minutách zůstane kotel nebo jiné topné zařízení v pohotovostním režimu bez spotřeby elektrické energie nebo energie.

Proto: v případě výpočtu tepelné zátěže je naším úkolem určit minimální přípustnou hodnotu.

Jediná výjimka z obecného pravidla je spojena s provozem klasických kotlů na tuhá paliva a je způsobena tím, že pokles jejich tepelného výkonu je spojen s vážným poklesem účinnosti z důvodu neúplného spalování paliva. Problém je řešen instalací tepelného akumulátoru v okruhu a škrtícím ohřívačem tepelnými hlavami.

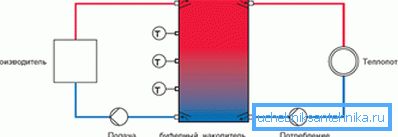

Nejjednodušší schéma vytápění s akumulátorem tepla.

Po zapálení kotle pracuje s plným výkonem a maximální účinností až do úplného spálení uhlí nebo palivového dřeva; pak se nahromaděný teplo akumulátor spotřebovává teplo na udržení optimální teploty v místnosti.

Většina dalších parametrů, které je třeba vypočítat, také umožňuje určitou redundanci. Nicméně o tom - v příslušných částech článku.

Seznam parametrů

Takže, co bychom měli vlastně uvažovat?

  • Celková tepelná zátěž na vytápění domu. Odpovídá minimálnímu potřebnému výkonu kotle nebo celkovému výkonu spotřebičů v distribuovaném topném systému.
  • Potřeba tepla v samostatné místnosti.
  • Počet sekcí sekčního radiátoru a velikost registru odpovídající určité hodnotě tepelného výkonu.

Upozornění: u hotových ohřívačů (konvektory, deskové radiátory apod.) Obvykle výrobci uvádějí celkový tepelný výkon v doprovodné dokumentaci.

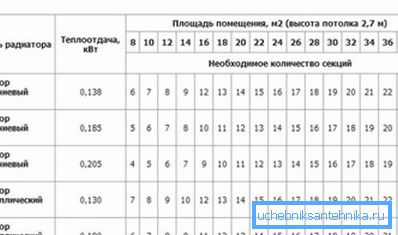

Na stránkách výrobců můžete dokonce najít vhodné kalkulačky a tabulky pro výpočet počtu sekcí.
  • Průměr potrubí je schopen v případě ohřevu vody zajistit potřebný tepelný tok.
  • Parametry oběhového čerpadla, které pohání chladicí kapalinu v okruhu s uvedenými parametry.
  • Velikost expanzní nádrže k vyrovnání tepelné roztažnosti chladicí kapaliny.

Pojďme k vzorcům.

Tepelné zatížení

Jedním z hlavních faktorů ovlivňujících jeho hodnotu je stupeň izolace domu. SNiP 23-02-2003, regulující tepelnou ochranu budov, normalizuje tento faktor, odvozující doporučené hodnoty tepelného odporu stěn pro každou oblast země.

Představujeme dva způsoby výpočtu: u budov, které vyhovují SNiP 23-02-2003, a u domů s nestandardním tepelným odporem.

Normalizovaný tepelný odpor

Pokyny pro výpočet tepelného výkonu v tomto případě vypadají takto:

  • 60% na 1 m3 plného (včetně stěn) objemu domu se považuje za základní hodnotu.
  • Pro každé z těchto oken se k této hodnotě dodatečně přidává 100 W tepla.. Pro každé dveře vedoucí do ulice - 200 wattů.

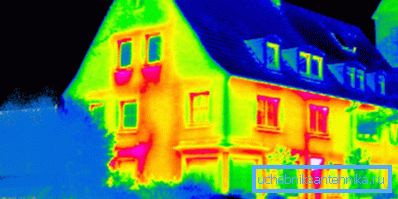

Na snímači je ztráta tepla okny jasně viditelná.
  • Dalším faktorem je kompenzace ztrát, které vznikají v chladných oblastech.
Region Země Koeficient
Krasnodar, Yalta, Soči 0,7 - 0,9
Moskva a oblast, Petrohrad 1.2 - 1.3
Irkutsk, Khabarovsk 1,5 - 1,6
Chukotka, Yakutia 1,8 - 2,0

Jako příklad provedeme výpočet domu s rozměrem 12 * 12 * 6 metrů s dvanácti okny a dvěma dveřmi na ulici v Sevastopolu (průměrná teplota v lednu je +3 ° C).

  1. Ohřátý objem je 12 x 12 x 6 = 864 krychlových metrů.
  2. Základní tepelný výkon je 864 * 60 = 51,840 wattů.
  3. Okna a dveře mírně zvýší: 51840 + (12 * 100) + (2 * 200) = 53440.
  4. Mimořádně mírné podnebí nás kvůli blízkosti moře nás nutí použít regionální koeficient 0,7. 53440 * 0.7 = 37408 wattů. Je to na této hodnotě a můžete se pohybovat.
Blízkost moře dělá krymské zimy mírné.

Neregulovaný tepelný odpor

Co dělat, pokud je kvalita izolace v domě výrazně lepší nebo horší, než je doporučeno? V tomto případě pro odhad tepelného zatížení můžete použít vzorec formuláře Q = V * Dt * K / 860.

V tom:

  • Q - ohraničený tepelný výkon v kilowattech.
  • V je ohřátý objem v kubických metrech.
  • Dt je teplotní rozdíl mezi ulicí a domem. Obvykle se hodnota delta pohybuje mezi doporučenou hodnotou pro vnitřní použití budov (+18 - + 22є) a průměrnou minimální uliční teplotou v nejchladnějším měsíci v posledních několika letech.

Ujasňme si, že počítání absolutního minima je v zásadě správnější; To však přinese nadměrné náklady na kotel a topná zařízení, jejichž plná kapacita bude požadována pouze jednou za několik let. Cenou nepatrného podhodnocení vypočtených parametrů je určitý pokles teploty v místnosti na špičce chladného počasí, který lze snadno kompenzovat přidáním dalších ohřívačů.

  • K - koeficient izolace, který lze převzít z níže uvedené tabulky. Mezilehlé hodnoty koeficientu jsou odvozeny aproximací.
Popis budovy Koeficient izolace
3 - 4 Umístění na poloměrné cihlové nebo deskové stěně nebo profilované plechy na rámu; jednoplášťové zasklení
2 - 2.9 Zednictví, dvojskla v dřevěných rámech
1 - 1.9 Cihlová cihla zděná a polovina; oken s jedním oknem
0,6 - 0,9 Vnější oteplování polystyrenem nebo minerální vlnou; dvoukomorové dvojité zasklení pro úsporu energie

Zopakujme výpočty pro náš dům v Sevastopolu a upřesňujeme, že jeho zdi jsou 40 cm silné zdivo zdivo (porézní sedimentární hornina) bez vnějších úprav a zasklení je vyrobeno z jednoplášťových oken.

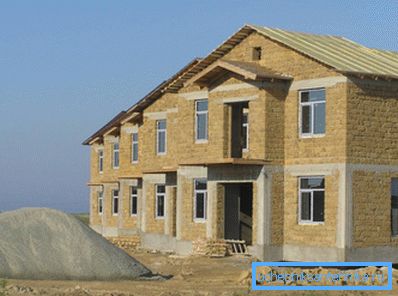

Dům ze skořápkové skály bez povrchové úpravy.
  1. Předpokládá se, že koeficient tepelné izolace je 1,2.
  2. Počítali jsme objem domu dříve; to se rovná 864 m3.
  3. Vezměme vnitřní teplotu rovnající se doporučené SNiP pro oblasti s nižším vrcholem teplot nad -31є - 18 stupňů. Informace o průměrném minimu láskavě vyzve světově proslulou internetovou encyklopedii: je rovna -0,4C.
  4. Výpočet bude tedy mít formu Q = 864 * (18 - -0,4) * 1,2 / 860 = 22,2 kW.

Jak je snadné vidět, výpočet dal výsledek, který se liší od výsledku získaného prvním algoritmem o jeden a půlkrát. Důvodem je především to, že průměrné minimum, které používáme, se výrazně liší od absolutního minima (přibližně -25 ° C). Zvýšení teplotní delty o jeden a půlkrát přesně ve stejnou dobu zvýší odhadovanou potřebu tepla budovy.

Mrazivé dny jsou dokonce i na Krymu.

Gigacaloria

Při výpočtu množství tepelné energie přijaté budovou nebo místností se spolu s kilowatthodinami používá další hodnota - gigakalorie. Odpovídá množství tepla potřebné k ohřevu 1000 tun vody při 1 stupni při tlaku 1 atmosféru.

Jak přepočítat kilowatty tepelného výkonu v gigakaloriích spotřebovaného tepla? Je to jednoduché: jedna gigakalorie se rovná 1162,2 kW / h. Proto při maximálním výkonu 54 kW, maximální hodinové zatížení při ohřevu bude 54 / 1162,2 = 0,046 Gcal * hodin.

Je užitečné: pro každý region země, místní orgány regulují spotřebu tepla v gigcaloria na čtvereční metr prostoru během měsíce. Průměrná hodnota v Ruské federaci je 0,0342 Gcal / m2 měsíčně.

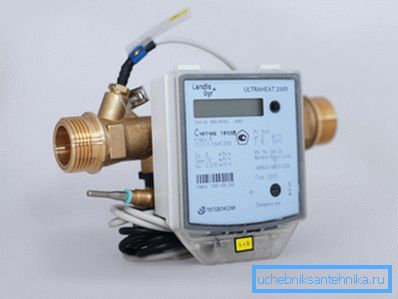

V gigakaloriích se měří náklady na teplo pomocí moderních měřičů tepla.

Pokoj

Jak vypočítat potřebu tepla pro jednu místnost? Zde se používají stejné výpočtové schémata jako pro dům jako celek s jediným pozměňovacím návrhem. Pokud je vyhřívaná místnost sousedící s místností bez vlastních topných zařízení, je součástí výpočtu.

Takže pokud je prostor v rozmezí 1,2 * 4 * 3 metrů sousedí s pokojem o rozměrech 4 x 5 x 3 metry, vypočítá se výkon topení ohřívače pro objem 4 x 5 x 3 x 1,2 4 x 3 x 60 + 4 = 74,4 m3.

Topná zařízení

Sekční radiátory

Obecně platí, že informace o průtoku tepla na jednotku lze vždy najít na internetových stránkách výrobce.

Pokud není známo, můžete se spolehnout na následující přibližné hodnoty:

  • Litinová část - 160 W.
  • Bimetalická část - 180 W.
  • Hliníkový profil - 200 W.

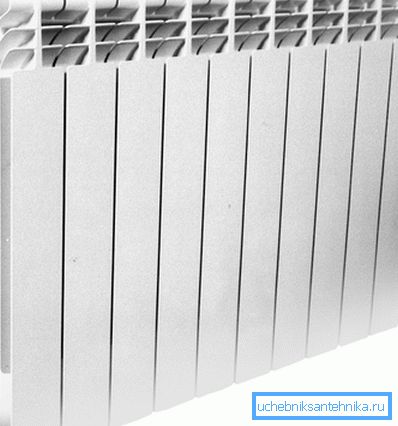

Hliníkový chladič je ve vodiči díky vysoké tepelné vodivosti a vyvinutým žebříkům.

Jako vždy existuje řada jemných odstínů. Při bočním připojení radiátoru s 10 nebo více úseky bude změna teploty mezi bližšími k vložce a koncovým úsekům poměrně významná.

Mimochodem: efekt zanikne, pokud je vložka spojena diagonálně nebo zdola dolů.

Navíc výrobci ohřívačů obvykle specifikují výkon pro velmi specifickou teplotní delta mezi chladičem a vzduchem, rovnající se 70 stupňům. Závislost tepelného toku na Dt je lineární: pokud je baterie o 35 stupňů teplejší než vzduch, tepelná energie baterie bude přesně polovina deklarované.

Například pokud je teplota vzduchu v místnosti + 20C a teplota chladicí kapaliny v + 55C, výkon hliníkové části standardní velikosti bude 200 / (70/35) = 100 wattů. K zajištění výkonu 2 kW potřebujete 2000/100 = 20 sekcí.

Registru

Vlastní registr se vyznačuje seznamem topných zařízení.

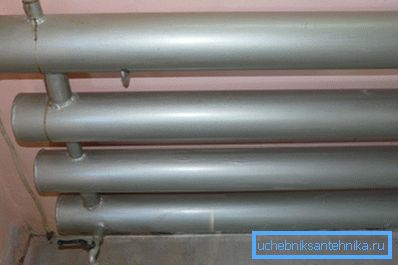

V rejstříku fototerapie.

Výrobci ze zřejmých důvodů nemohou určit svou tepelnou kapacitu; nicméně je snadné ji vypočítat sami.

  • Pro první část registru (vodorovná trubka se známými rozměry) se výkon rovná součinu produktu vnějšího průměru a délky v metrech, delta teploty mezi chladivem a vzduchem ve stupních a konstantního koeficientu 36,5356.
  • U následujících sekcí, které se nacházejí v horním toku teplého vzduchu, se používá další faktor 0,9.

Podívejme se na další příklad - výpočet tepelného toku pro čtyřřadý registr s průměrem průřezu 159 mm, délkou 4 metry a teplotou 60 stupňů v místnosti s vnitřní teplotou +20 ° C.

  1. Teplota Delta v našem případě je 60-20 = 40C.
  2. Přepočítáme průměr trubky v metrech. 159 mm = 0,159 m.
  3. Vypočítat tepelný výkon první části. Q = 0,159 * 4 * 40 * 36,5356 = 929,46 wattů.
  4. Pro každou následující sekci bude výkon činit 929,46 * 0,9 = 836,5 wattů.
  5. Celkový výkon bude 929,46 + (836,5 * 3) = 3500 (zaokrouhlených) wattů.

Průměr potrubí

Jak zjistit minimální hodnotu vnitřního průměru plnění nebo vložky potrubí do topného zařízení? Nebudeme stoupat do divočiny a používat tabulku obsahující konečné výsledky pro rozdíl mezi průtokem a zpětným tokem o 20 stupňů. Tato hodnota je typická pro autonomní systémy.

Maximální rychlost proudění chladicí kapaliny by neměla překročit 1,5 m / s, aby se předešlo hluku; častěji se řídí rychlostí 1 m / s.

Při vysokých průtokových rychlostech dochází k hluku u kování a přechodu průměru. Tento hluk vás už nebude v noci potěšit.
Vnitřní průměr, mm Tepelný výkon okruhu, W při průtoku, m / s
0,6 0.8 1
8 2450 3270 4090
10 3830 5110 6390
12 5520 7360 9200
15 8620 11 500 14370
20 15330 20440 25550
25 23950 31935 39920
32 39240 52320 65400
40 61315 81750 102190
50 95800 127735 168670

Například u kotle o výkonu 20 kW je minimální vnitřní průměr náplně při průtoku 0,8 m / s 20 mm.

Vezměte prosím na vědomí: vnitřní průměr se nachází v blízkosti dálkového ovládání (podmíněný průchod) ocelové trubky. Plastové a kovoplastové trubky jsou obvykle označeny vnějším průměrem, který je o 6 až 10 mm větší než vnitřní průměr. Polypropylenová trubka o velikosti 26 mm má tedy vnitřní průměr 20 mm.

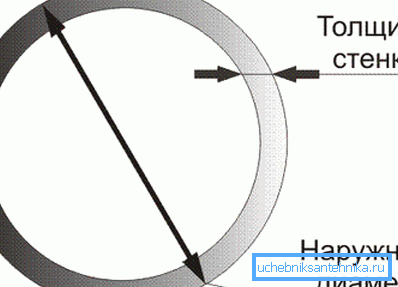

Vnitřní průměr plastové trubky se rovná rozdílu vnějšího průměru a dvojnásobku tloušťky stěny.

Oběhové čerpadlo

Pro nás jsou důležité dva parametry čerpadla: jeho hlava a výkon. V soukromém domě, v libovolné přiměřené délce okruhu, je minimální tlak pro nejlevnější čerpadla 2 metry (0,2 kgf / cm2): tato diferenciální hodnota cirkuluje topný systém bytových domů.

Požadovaný výkon se vypočítá podle vzorce G = Q / (1,163 * Dt).

V tom:

  • G - produktivita (m3 / hodina).
  • Q je výkon okruhu, ve kterém je čerpadlo instalováno (KW).
  • Dt je teplotní rozdíl mezi přímým a vratným potrubím ve stupních (v samostatném systému je typická hodnota Dt = 20С).

Pro obvod s tepelným zatížením 20 kilowattů se standardní teplotní delta bude konstrukční kapacita 20 / (1,163 * 20) = 0,86 m3 / hod.

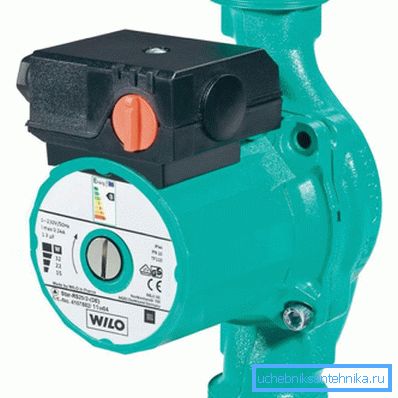

Mnoho čerpadel má stupňovité nebo plynulé řízení výkonu.

Expanzní nádrž

Jeden z parametrů, které je třeba vypočítat pro autonomní systém, je objem expanzní nádrže.

Přesný výpočet je založen na poměrně dlouhé řadě parametrů:

  • Teplota a typ chladiva. Koeficient roztažnosti závisí nejen na stupni ohřevu baterií, ale také na tom, na co jsou naplněny: směsi vody a glykolu se rozšiřují více.
  • Maximální pracovní tlak v systému.
  • Nabíjecí tlak nádrže závisí na hydrostatickém tlaku okruhu (výška horního bodu obvodu nad expanzní nádobou).

Existuje však jedna nuance, která umožňuje výrazně zjednodušit výpočet. Pokud podcenění objemu nádrže bude v nejlepším případě vést k trvalému ovládání pojistného ventilu a v nejhorším případě ke zničení okruhu, pak jeho přebytečný objem nepoškodí nic.

To je důvod, proč se obvykle provádí nádrž s výtlakem rovným 1/10 celkového množství chladiva v systému.

Tip: Chcete-li zjistit objem okruhu, stačí jej naplnit vodou a odvádět jej do měřící misky.

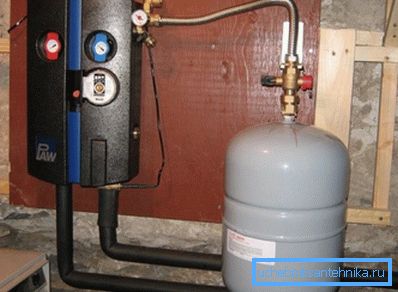

Expanzní nádrž může být instalována kdekoli v autonomní uzavřené smyčce.

Závěr

Doufáme, že výše uvedené výpočetní schémata zjednoduší život čtenáře a zmírní jej mnoho problémů. Jako obvykle bude video připojené k článku nabízet další informace, které mu budou věnovány.

Úspěchy!
