Tepelná hlavice na radiátorech. klíčové výhody. instalační

16-05-2018
Vytápění

Samostatné topné sítě jsou uspořádány téměř v každém soukromém domě. Během jejich výstavby se začaly využívat moderní přístroje, které zajišťují pohodlí a významné úspory energetických zdrojů. Jedním z těchto zařízení je tepelná hlava pro chladič.

S jeho pomocí můžete udržovat konstantní teplotu v místnosti bez zásahu člověka.

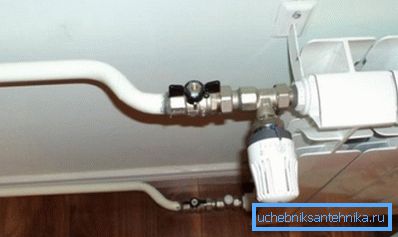

Fotografie zobrazuje zařízení v předepsané podobě.

Klíčové výhody

Mnoho majitelů jednotlivých domů přemýšlí o tom, zda má takové zařízení umístit. V tomto ohledu se doporučuje seznámit se s hlavními výhodami výrobků, pak bude rozhodnutí zřejmé.

Následují pozitivní aspekty produktů:

  • Při provozu zařízení je možné v určité místnosti udržovat určitou teplotu vzduchu bez ohledu na úroveň tepelné ztráty.
  • Použití tohoto přístroje umožňuje výrazně šetřit palivo.
  • Cena produktů není příliš vysoká, takže i spotřebitelé s nízkými příjmy si je mohou koupit.
  • Technologie instalace neznamená žádné zvláštní obtíže, a proto se instalace provádí ručně.

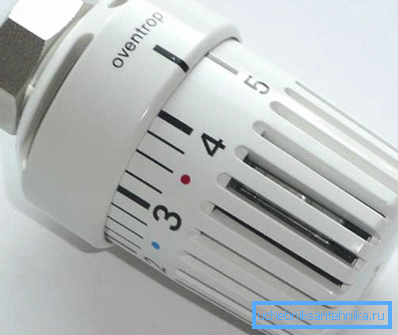

Jedná se o termostatickou hlavu mechanického typu.

Pomoc! Programovatelné modely umožňují automaticky měnit hodnoty teploměru během dne, zatímco přesnost dosahuje jednu hodinu. Měření teploty se provádí každou minutu.

Obecné informace

Tepelné ztráty prostor se mohou značně lišit, neboť v konstrukci mohou být použity různé materiály. Proto se během ohřevu může teplotní rozdíl výrazně lišit v závislosti na konkrétní místnosti. Kompenzace tohoto faktoru umožňuje montáž tepelných hlav na chladič.

Typy produktů

Předkládaná zařízení umožňují řídit dodávku pracovního média přímo do baterie. Všechny lze kategorizovat jako mechanická nebo elektronická zařízení.

V prvním případě se provede manuální nastavení parametrů a ve druhém - automatické.

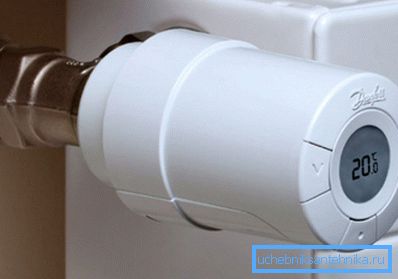

Předložený elektronický výrobek.
  • Mechanická zařízení jsou malé hlavy s otočným knoflíkem, který má několik režimů. Při přepínání jedním rozdělením je zpravidla možné zvýšit nebo snížit teplotu o 2 až 5 stupňů v rozmezí od 7 do 28 stupňů.
  • Elektronické protějšky poskytují příležitost plně automatizovat proces fungování. Modely tohoto typu umožňují flexibilnější přizpůsobení. Některé z nich umožňují nastavit teplotu s přesností na jeden stupeň.

Pozor! Elektronická zařízení mohou být rozdělena do produktů s otevřenou a uzavřenou logikou. První z nich mají určitá omezení z hlediska funkčnosti a druhá ne.

Komponenty

Chcete-li pochopit, jak funguje tepelná hlava na topném tělesu, je nutné se seznámit se základními prvky konstrukce. I přes poměrně malou velikost obsahuje toto zařízení spoustu komponent.

Všechny jsou uvedeny níže.

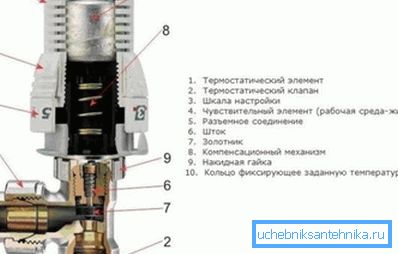

Termostatické přístroje zařízení.
  • Termostatický prvek je vlnitý plášť vyrobený z materiálů, které vydrží mnoho cyklů stlačení a napětí.
  • Pracovní médium je pevná, kapalná nebo plynná látka, která je citlivá na změny teploty.
  • Termostatický ventil umožňuje vynechat správné množství chladiva v konkrétním zařízení topného systému.
  • Nastavení měřítka umožňuje provést nastavení pro provoz tohoto zařízení.
  • Rod se týká kinematických prvků schopných vyslat translační pohyb z pohonu.
  • Cívka působí jako speciální součást, která směřuje tok pracovního média přesunem pohyblivých částí.
  • Pružinový kompenzační mechanismus uzavírá hlavní ventil při snižování objemu pracovní látky.
  • Pro připojení zařízení k napájecímu potrubí je nutné odpojitelné spojení.
  • Spojovací matice se používá k uchycení součástí tohoto zařízení.
  • Blokovací kroužek umožňuje nastavit určitou teplotu.

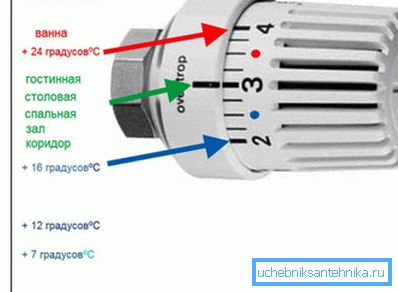

Hlavní režimy místností.

Pozor! Seznámení se základními prvky zařízení pomůže porozumět principu fungování tepelné hlavy pro topný radiátor, a to i v případě, že v oblasti techniky neexistují žádné základní znalosti.

Provoz zařízení

Provoz přístroje je založen na snížení nebo zvýšení přívodu chladicí kapaliny na baterii. Operace vlnovce zpočátku předpokládá určitý tlak. Uvnitř je chemikálie, která reaguje na změny teploty.

Pružina umístěná ve vnitřní části prvku má nějaký parametr kompresní síly, která umožňuje ustálit teplotu s hodnotou tlaku. Náraz se zvyšuje, když se zařízení zahřeje. Objem vlnovce výrazně vzrůstá, což vede k zúžení průchodu.

Otvor se uzavře, dokud se nedosáhne určité teploty. Při ochlazování probíhá proces v opačném směru, to znamená, že vlnovce snižují objem. V souvislosti s tím se chodník stává mnohem širší.

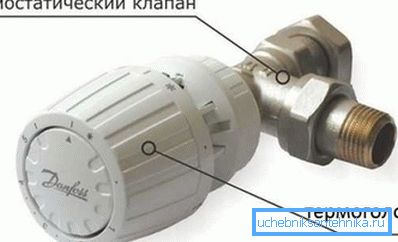

Hlavní části návrhu.

Z výše uvedených informací je jasné, jak fungují tepelné hlavy pro radiátory topného systému. Vzhledem k tomu, že proces instalace neposkytuje komplexní akce, může být proveden bez odborné pomoci.

Je povoleno zavést jak rovné, tak úhlový kohout s tepelnou hlavou pro radiátor do topného systému v obydlí. První je umístěna hlavně v jedno-trubkových sítích a druhá ve dvou-trubkových sítích.

Časté chyby

Při instalaci zařízení k úpravě teploty hraje důležitá role volba místa, jinak nebude možné dosáhnout co nejefektivnějšího provozu.

Nejčastější chyby spočívají právě ve špatném umístění zařízení.

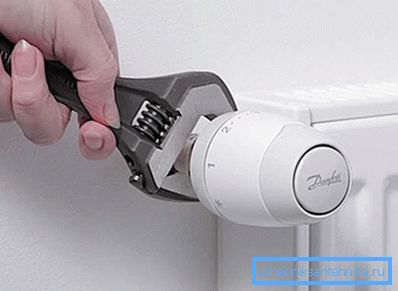

Správná poloha zařízení pro termoregulaci.
  • Zařízení jsou umístěna přímo ve výklencích.
  • Zařízení jsou instalována na místech, kde jsou pokryty záclonami.
  • Tepelné hlavy jsou instalovány ve svislé poloze.
  • Zásuvky se nacházejí pod širokým prahem.

Doplněk! Před instalací tepelné hlavy na chladič musíte pečlivě zkontrolovat místo. Pokud jsou v blízkosti topné plochy, zařízení nelze nainstalovat.

Práce

Na přívodním potrubí topného systému je nainstalována speciální sestava pro spodní připojení radiátoru s tepelnou hlavou nebo úhlovým protiletem.

Chcete-li zajistit spolehlivý provoz během instalace, postupujte podle následujících kroků.

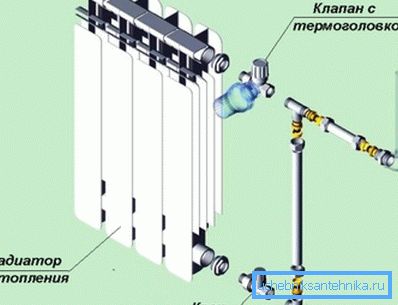

Vizuální schéma instalace.
  1. Nejprve se potrubí úplně překrývají a poté se chladicí kapalina vypouští.. Práce se doporučuje před zahájením topné sezóny.
  2. Pečlivě připravené sedadlo. Přívodní potrubí je řezané na určitém místě. Pokud je na něm instalován ventil, demontujte jej.
  3. Těleso výrobku je namontováno na sestavě ze strany stoupacího potrubí, u něhož je našroubována pojistná matice. Po zabalení s těsnicím materiálem se samotný termostat přímo nosí.
  4. V závěrečné fázi je nainstalován ovládací prvek. Protějšek konstrukce je našroubován do speciálního adaptéru umístěného na pouzdru přístroje.

Dávejte pozor! Při upevnění radiátorového ventilu s tepelnou hlavou byste neměli matici příliš utáhnout, jinak byste mohli jednoduše zlomit závity. Použití síly v tomto případě by mělo být mírné.

Nastavení implementace

Pro zajištění udržitelného mikroklimatu v obytné oblasti musí být dveře a okna pevně uzavřeny. Tok tepla nebo malé průvany mohou snížit přesnost ladění.

Při práci v centrální části místnosti je speciální stojan s teploměrem. Poté je ventil zařízení otevřen. Když teplota stoupne v rozsahu 5-7 stupňů, ventil je zcela vypnutý.

Po dosažení pohodlné teploty se ventil otočí doleva, dokud se nezazní zvuk vody v termostatu.

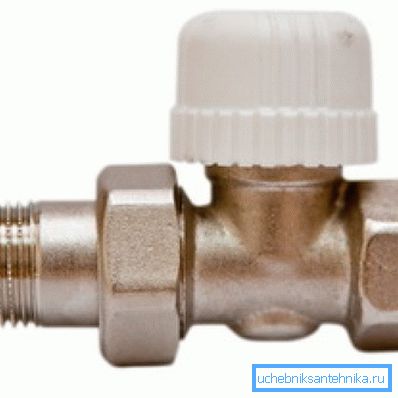

Jedná se o radiátorový ventil pod tepelnou hlavou.

Jako závěr

Výše uvedené pokyny by měly pomoci začátečníkům, kteří chtějí pochopit, jak správně instalovat tepelnou hlavu na radiátor topného systému v jakékoli konfiguraci. Další informace k tomuto tématu se promítají ve videu v tomto článku.
