Systémy ohřevu vody: jak navrhnout kvalitní klimatickou síť

Moderní technici v oboru topení zná mnoho způsobů, jak zahřát domů. Pohodlnou teplotu v domě mohou vytvářet tepelné ventilátory, elektrické konvektory, tradiční kamna na spalování dřeva a tak dále. Ale nejhospodárnější a nejúčinnější jsou vodní vytápění s kotlem a radiátory.

Pokračující čtení se dozvíte mnoho užitečných informací o odrůdách těchto inženýrských sítí a o zvláštnostech jejich instalace ručně.

Odrůdy sítí na ohřev vody

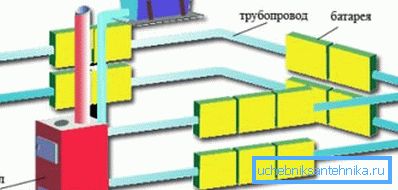

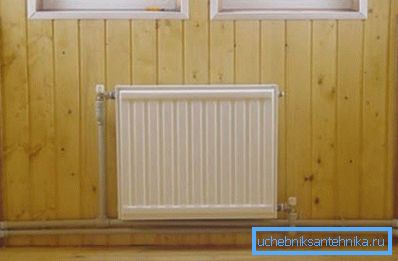

Účinnost klimatizačního systému bytu nebo domu závisí nejen na výkonu vytápěcí jednotky nebo koeficientu přenosu tepla v radiátoru. Rovněž je důležité, jaký typ potrubí je zvolen pro dodávku chladicí kapaliny, jak jsou uspořádány tekutiny a mnoho dalších parametrů.

Podrobnější a podrobnější klasifikace systémů ohřevu vody podle různých kritérií je uvedena v tabulce.

Dávejte pozor! Výběr správného topného systému závisí na velkém množství různých faktorů. Ty zahrnují plochu domu, počet podlaží, průměr použitých trubek a tak dále.

Výpočty a výběr vhodného schématu pro ohřev vody je nejlépe ponechán odbornému inženýrovi. Bude provádět hydraulický výpočet, bez něhož lze zapomenout na normální provozování klimatické sítě.

Podívejme se podrobněji na popis topných systémů s přirozeným a nuceným oběhem.

Druhy ohřevu metodou cirkulace vody

Systém gravitace

Zvláštní funkce

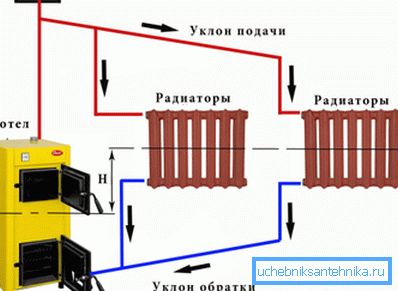

Systém přirozené cirkulace tekutin v klimatické síti funguje pouze díky přírodním zákonům.

Schéma je následující:

• při ohřátí se voda stává světlejší a stoupá k horní části topného systému;
• při ochlazení se kapalina stává hustší a těžší, čímž se snižuje a současně ohřívá místnosti.

Popsané vytápění bylo účinné pouze tehdy, když byla inženýrská síť namontována tak, aby zajistila intenzivní cirkulaci tekutiny v ní. V opačném případě chladicí kapalina nebude provádět přepravní funkci, která jí byla svěřena, a tepelná energie generovaná instalovaným kotlem bude zbytečná.

Při stavbě a provozu gravitačního topného systému je třeba splnit následující požadavky:

1. Správně zvolte průměr trubek připojujících kotel s bateriemi, vypočítat jejich hydraulický odpor, nastavit celkovou délku ve svislé a vodorovné rovině. Potřebné počáteční údaje lze získat z doprovodné dokumentace pro klimatizační zařízení.
2. Zabraňte přehřátí chladicí kapaliny. Voda se může vařit, což je důvod, proč se tlak v trubkách a radiátorech výrazně zvýší a to povede k rozbití. Abyste tomu zabránili, napomáhá expanzní nádoba, která je instalována v horní části systému.

Dávejte pozor! Bez ohledu na to, jak správně si myslíte, zahřejte dům o rozloze více než 200 metrů čtverečních. metry nebo potrubí montáže delší než 30 metrů a zajistit, aby přirozená cirkulace chladicí kapaliny nefungovala. Bude nutné instalovat elektrické čerpadla a to je již vytápěcí systém s nuceným prouděním vody.

Postup instalace

Pokyny pro návrh gravitačního topného systému jsou jednoduché a sestávají z následujících bodů:

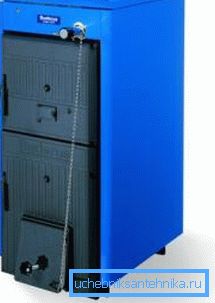

1. Nejprve musíte nainstalovat kotel. Ze zřejmých důvodů musí být instalován na nejnižším místě potrubí, kde proudí veškerá chlazená kapalina z radiátorů.

1. Z kotle je umístěna vertikální stoupačka. Čím vyšší je tato trubka, tím účinnější bude topný systém. Nejčastěji jeho konec vede až do podkroví domu.
2. Otevřená expanzní nádoba je umístěna nahoře.. Pokud je instalován v podkroví, nezapomeňte pečlivě izolovat nádobu, aby nedošlo k významným ztrátám tepla a zmrazení kapaliny. Membránová nádrž může být namontována v kotelně na vratném potrubí.
3. Poté se rozvržení potrubí provede.. Zde musí být zajištěno, že v bodě pod kotlem není umístěn žádný topný tělesa. Čím vyšší je rozdíl výšky, tím efektivnější je práce instalované inženýrské sítě.

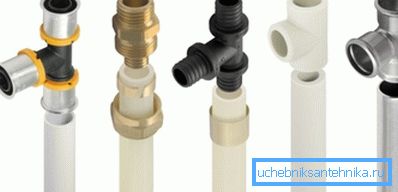

4. Materiál potrubí lze volně vybrat.. Nezapomeňte, že pokud je v systému instalován kotel na tuhá paliva, chladicí kapalina může být ohřátá na velmi vysoké teploty, při kterých nelze použít polymerní trubky. V tomto případě se doporučuje zůstat na ocelovém povrchu.

1. V jiných případech je plast vhodnější, protože nejsou náchylné k korozi a mají nižší koeficient hydraulické odolnosti.. Ujistěte se, že vnitřní část potrubí a potrubí kotle je stejná. Použití trubek o menším průměru je zakázáno.

Tip! Nikdo nesmí namontovat vstupní a výstupní potrubí většího průměru než tryska. Pro gravitační vytápění je to dokonce užitečné.

Systém nuceného oběhu

Zvláštní funkce

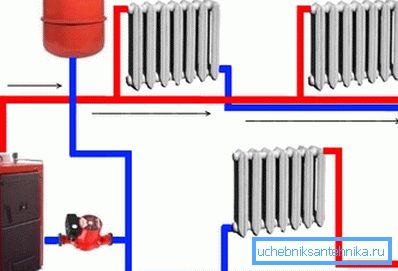

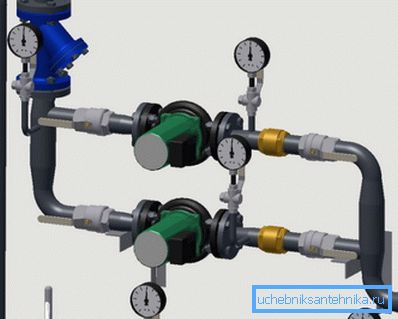

Pravděpodobně jste již pochopili, že účinnost vytápění závisí převážně na průtoku chladicí kapaliny přes všechny prvky systému. Klimatické sítě s čerpacími čerpadly jsou proto více populární.

Jedná se o malé zařízení, které spotřebovávají minimální množství elektrické energie a pracují téměř tiše. Moderní cirkulační čerpadla mohou měnit rychlost otáčení elektromotoru, díky čemuž je možné přesně řídit objem tekoucí teplá vody a odpovídajícím způsobem teplotu v místnostech.

Čerpadlo zvyšuje účinnost popsaného klimatického systému, takže paliva pro udržení normální teploty v místnostech bude méně vynaloženo.

Navíc chladicí kapalina čerpaná čerpadlem je jednodušší překonat hydraulický odpor. V důsledku toho lze pro instalaci topného systému použít trubky o menším průměru (ale ne menší než tryska kotle).

Postup instalace

Uspořádání topného systému s nuceným oběhem se liší od instalace gravitační sítě ve směru zjednodušení.

Zejména:

1. Čerpadlo je instalováno na vratném potrubí tak, aby kapalina, která vstupuje, měla nejnižší možnou teplotu.
2. Topný kotel může být umístěn na stejné úrovni jako topné těleso.
3. Pouze membránová expanzní nádoba může být součástí systému (často je již zabudována do kotle). Takže tekutina v potrubí bude cirkulovat pod tlakem 1-1,5 atmosféry.
4. Dodržujte předepsaný sklon SNiP potrubí v případě, že není nutné.

Kombinovaný topný systém

Ve výstavbě soukromých domů často využívá tzv. Kombinovaný topný systém. V tomto případě jsou potrubí, radiátory a kotel namontovány podle pravidel gravitační sítě, ale na zpětné potrubí je umístěno oběhové čerpadlo s bypassem (bypass).

Tím je zajištěna funkčnost topení i v případě dočasného výpadku nebo poruchy oběhového čerpadla.

Tip! Každé zařízení musí být připojeno k potrubí přes ventily. Také ventil nebo obtokový ventil by měly být vybaveny obtokem. V tomto případě můžete zařízení demontovat k opravě nebo výměně bez demontáže chladicí kapaliny z potrubí.

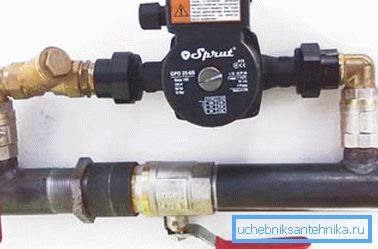

Stejným způsobem se modernizují zastaralé topné systémy. Stačí si vyrobit postranní panel s čerpadlem a účinnost klimatické sítě se výrazně zvýší.

Druhy ohřevu metodou rozvodu potrubí

Jednoduchá trubka

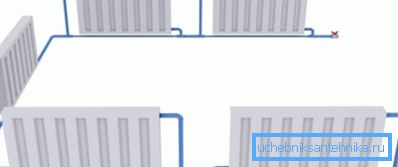

Takový topný systém zajišťuje instalaci jediné trubky, přes kterou je chladicí kapalina dodávána do radiátorů, a vrací se zpět do kotle. V této dálkové linii jsou topné radiátory zapojeny do série nebo paralelně, kde probíhá výměna tepla.

Výhodou takového schématu je levnost. Budete potřebovat minimální počet potrubí a různé armatury.

Ale nemůžete volat efektivní a pohodlný systém, protože má několik významných nevýhod:

• není možné manuálně nebo pomocí tepelných ventilů nastavit objem chladicí kapaliny spadající do každé baterie, a proto nastavit požadovanou teplotu v jednotlivých místnostech nebude fungovat;
• Množství tepelné energie přenášené na radiátory se bude snižovat, jak se baterie vymanou z kotle, a proto se nejdále (spodní) místnosti zahřívají horšími.

Omezení některých omezení popsaného systému instalací bypassu - obtokového potrubí - spojením vstupních a výstupních trysek radiátoru přímo. V tomto případě otevřením a zavřením uzavíracího a regulačního ventilu můžete nejen nastavit komfortní teplotu baterie, ale také provést (pokud to bude nutné) demontáž a opravu bez zastavení provozu celé topné sítě.

Vertikální dvojitá trubka se spodním zapojením

Hlavním rozdílem mezi jednorázovým uspořádáním a uspořádáním dvou potrubí je přítomnost dvou potrubí: první je dodáváno s horkou teplonosnou kapalinou do radiátorů, druhá voda je vypuštěna a dodávána zpět do kotle.

Díky tomuto schématu je možné regulovat objem kapaliny vstupující do každé baterie a dosáhnout co nejpohodlnější teploty v místnostech.

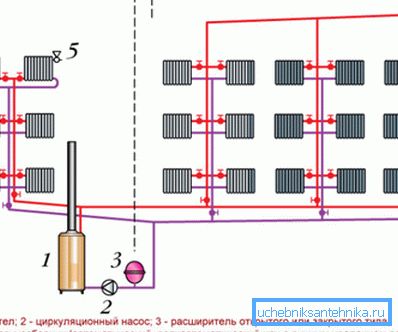

Jednou z možností je dvoutrubkový systém se svislými stoupačkami a spodním uspořádáním podávacích trubek.

Jeho vlastnosti jsou následující:

1. Na nejnižší úrovni systému od topného kotle položte potrubí připojené k topnému zařízení.
2. Z těchto dálnic nechali stoupačky, které zvyšují chladicí kapalinu do nejvyšších bodů systému a dodávají je do topných radiátorů na každém patře.
3. Poté přes druhou trubku se chladicí kapalina vrátí na opakovaný cyklus ohřevu.

Nevýhodou takového řešení je nebezpečí větrání systému.

Je nutné zajistit zařízení pro odvod vzduchu z potrubí a chladiče:

• vzduchová trubka stoupající do horní části systému;
• otevřená expanzní nádrž nebo membránové zařízení se speciálním vzduchovým ventilem;

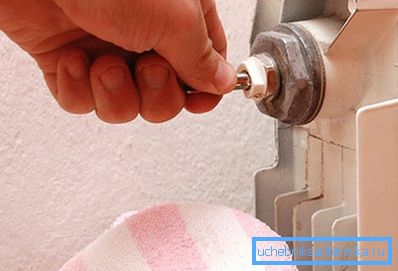

• Mayevsky jeřáby namontované v horní části každé baterie.

Dvojitá trubka vertikální s horním zapojením

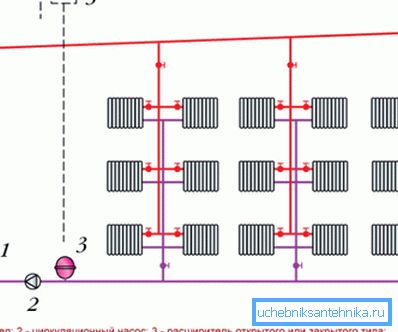

V takovém případě se distribuce tekutiny vyskytuje v nejvyšším bodě systému - v podkroví nebo pod stropem horního patra. Chladicí kapalina je dodávána vertikálním potrubím a pak protéká horizontálním potrubím do baterií.

Je zde také potřeba expanzní nádrž, ale je lepší použít vzduchotěsnou nádobu tak, aby tlak vody mohl být zvýšený, než aby se zvýšila účinnost vytápění.

Twin trubice horizontální

Tento typ distribuce tekutin prostřednictvím potrubí je nejčastější v konstrukci soukromých domů a chat. Zvláštností je, že pro zajištění toku vody je nutné instalovat oběhové čerpadlo, protože nebude možné dosáhnout požadované rychlosti pohybu vody přirozeným způsobem.

Trubky jsou položeny podle jednoho z několika režimů:

1. Zablokování. Výhodou této metody je poměrně ekonomické využití trubek. Minus - významná délka systému, což komplikuje jeho přesné nastavení.
2. Projíždí. V takovém systému je délka topných okruhů kratší, což usnadňuje jejich nastavení. Náklady na nákup trubek a montážní práce se však výrazně zvyšují.

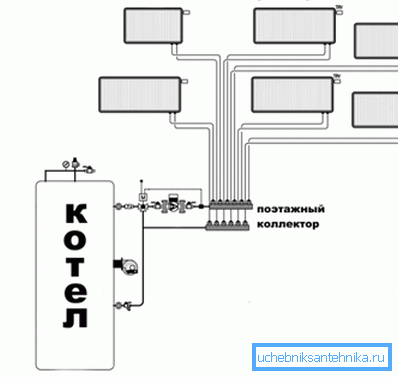

3. Sběratel. V tomto případě je každý radiátor připojen přes potrubí ke dvěma raznicím - napájení a výboj. Nejúčinnější síť, ale náklady na její instalaci jsou vyšší než všechny ostatní. Kromě toho musíte poskytnout skryté potrubí, protože není estetické položit takové číslo podél zdí.

Závěr

Jak můžete vidět, existuje velký výběr různých možností pro uspořádání klimatického systému. Výběr požadovaného schématu závisí nejen na vaší touze a množství peněz, ale také na technických schopnostech. Proto je technický výpočet klimatických sítí tak důležitý.

Tento problém je věnován videu v tomto materiálu.
