Systém vytápění kolektorů - ideální volba pro soukromý dům

I ve fázi plánování topného systému je nutné zvolit mezi několika zcela odlišnými způsoby dodávání chladiva do topných těles. Pokud rozpočet není slabým bodem, systém kolektorů by byl ideální volbou a pokud jde o parametry, jako je snadnost použití a trvanlivost, je lepší než analog.

Srovnání kolektorů a dalších typů vedení

Můžete si vybrat jeden ze tří obvyklých způsobů distribuce potrubí:

• jednopalivové vytápění - ideální pro vytápění malého soukromého domu. V tomto případě jsou všechny radiátory zapojeny do série, což znamená, že poslední baterie v řetězci pracuje méně účinně než první. Náklady na takový systém jsou však minimální;

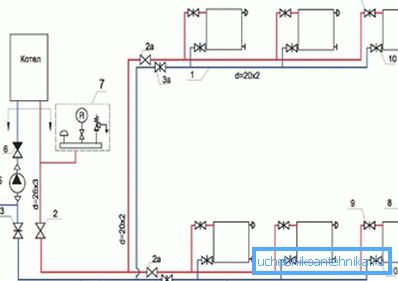

• s 2-trubkovým topením, může být schéma zapojení reprezentováno jako 2 paralelní obvody, jeden přivádí horkou chladicí kapalinu do topných zařízení, druhý odevzdá chladicí kapalinu do kotle. Tento způsob ohřevu lze považovat za nejčastější;

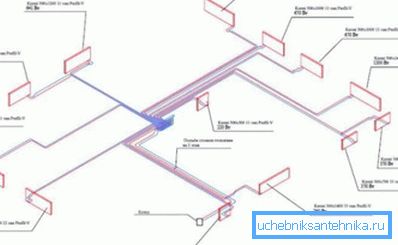

• kolektorové vedení se liší od uvedených analogů tím, že každý chladič je samostatně dodáván s chladivem. To znamená, že kolektor je instalován v místnosti (na svém zařízení - později ve výrobku) a od něj do každé baterie je napájecí a výtlačné potrubí. To ovlivňuje náklady a složitost instalace, ale veškerá práce může být ještě provedena vlastním rukama.

Samozřejmě to není nejlepší dopad na náklady na instalační práce a materiály. Celková délka potrubí v tomto případě bude maximální a kolektor také stojí peníze (zvláště pokud zvolený model není posledním výrobcem s termostaty).

Silné a slabé stránky vytápění kolektorů

V přírodě neexistují ideální řešení, použití kolektorového topného okruhu není výjimkou.

Výhody kolektorového topného systému zahrnují:

• flexibilita topného systému - přímo na hřebenu můžete instalovat termostaty, s nimiž bude regulována teplota v jediném radiátoru;

Dávejte pozor! V případě potřeby můžete baterii jednoduše vypnout. Zbytek topného systému bude normálně fungovat.

• protože každý chladič je dodáván s chladivem jednotlivě, je možné použít trubku malého průřezu;
• V případě potřeby můžete snadno použít kombinovaný topný systém. To znamená, že je rozdělte na 2 obvody s různými provozními teplotami nebo použijte jiný typ chladicí kapaliny v každém obvodu. Pro takové řešení budete potřebovat hydraulickou jehlu.

K dispozici jsou uspořádání kolektorů a slabé stránky:

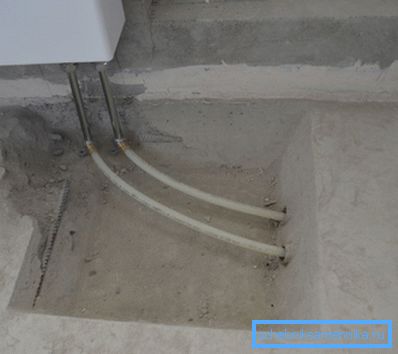

• zvýšená cena již byla zmíněna, avšak v případě potřeby mohou být opravy těžké - protože topné trubky jsou skryty přímo pod podlahou (často jsou prostě naplněny spojkou);

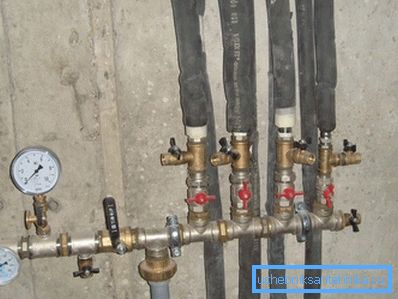

• potrubí s tímto uspořádáním nelze položit podél stěn. Přesněji z technického hlediska to lze provést, ale pak téměř polovina zdi bude uzavřena potrubí - pochybným doplňkem k interiéru;

• kolektorové rozvody vytápění s trubkami o malém průměru vyžadují silnější cirkulační čerpadlo, protože se zvýší hydraulický odpor;
• Není možné volat takový topný systém plně autonomní - v každém případě bude zapotřebí elektřina - pro ovládání čerpadla. Přirozený tlak nestačí k cirkulaci chladicí kapaliny.

Zařízení a princip činnosti kolektorového vytápění

Podle tohoto schématu je možné uspořádat nejen vytápění pomocí radiátorů, ale také například uspořádání "teplé podlahy" v místnosti - to znamená, že bez baterií vůbec. Obecně platí, že topný systém zůstává nezměněn a funguje na stejném principu.

Typy sběratelů

Sběratelé mohou být použity pro:

• organizace tradičního vytápění (pomocí radiátorů). Kombinace radiátorů ve skupinách po 2-3 kusy je možné kombinovat, aby se ušetřily potrubí a usnadnila instalace.
• topení na principu "teplé" podlahy;

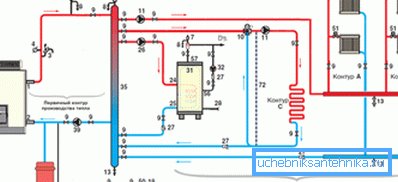

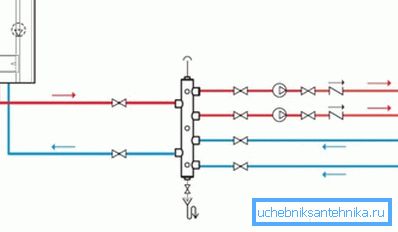

• oddělit jeden obvod na 2 nebo více. V tomto případě slouží kotel jako zdroj energie pro oba okruhy, ale teplota chladicí kapaliny v nich se může výrazně lišit (mohou dokonce použít různé typy chladicí kapaliny).

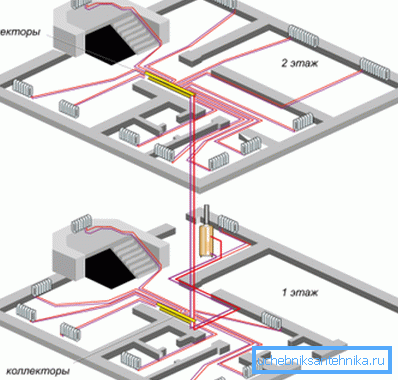

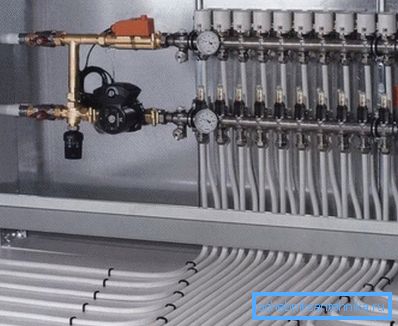

Schéma kolektorů vytápění s použitím "teplé podlahy" je charakterizováno zvýšenou odolností, proto může být pro topný systém potřeba dodatečné cirkulační čerpadlo. Skříň s rozdělovačem je nejlépe umístěna ve středu domu, s tímto uspořádáním bude délka trubek pro vytápění různých místností přibližně stejná.

Dalším podstatným prvkem v takovém schématu bude směšovací jednotka, ve které teplota chladicí kapaliny klesne. Na výstupu kotle se voda zahřívá na teplotu +90 ° C a v podlahovém vytápění by teplota tepelného nosiče měla činit +40 ° C.

Prvky kolektorového topného systému

Obecně platí, že všechny prvky jsou skryty v samostatné malé skříňce a jsou umístěny na nenápadném místě poblíž zdi. Trubky běží pod podlahou, takže vnitřní prostor není narušen.

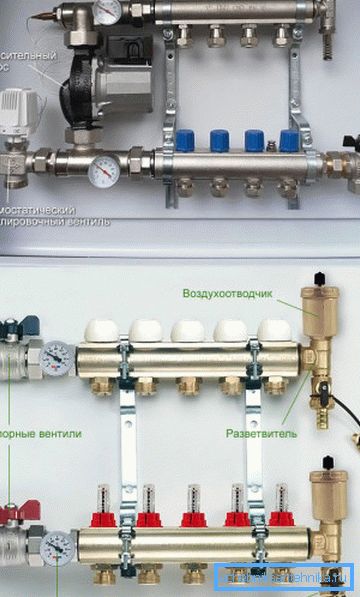

Hlavním prvkem je hřeben (potřebný ve výši 2 kusů). Zvenčí hřeben (nebo hřeben) vypadá jako jednoduchá trubková část, na kterou se svařuje několik kohoutků (u nákupních modelů je obvykle počet kohoutů mezi 2 a 12).

Dávejte pozor! V případě potřeby mohou být zakoupené hřebeny navzájem propojeny. Takže můžete vytvořit hřeben pro libovolný počet výstupů / vstupů.

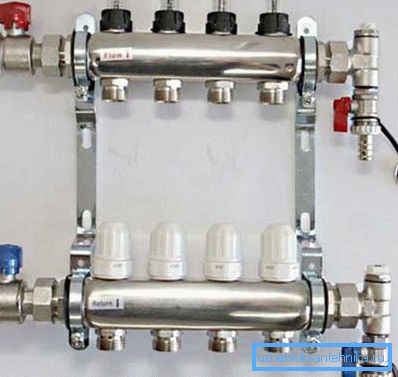

Systémy vytápění kolektorů jsou zpravidla vybaveny průtokoměry a termostaty - ve srovnání s celkovými náklady nejsou náklady na tato zařízení tak velké. Nakoupené hřebenatky jsou vybaveny zařízeními pro termoregulaci a měření průtoku vody ve výrobním závodě, takže si vyberte vhodný model.

Průtokoměry jsou instalovány na hnacím hřebenu, protože hřeben musí být vybaven vzduchovými ventily pro odvzdušnění - je vhodný pro odvod vzduchu z topného systému. Na hřebenu, který přijímá chlazenou chladicí kapalinu, jsou instalovány termostaty

Vlastnosti práce a umístění jednotlivých prvků

Tepelný nosič ohřívaný kotlem vstupuje do hlavního hřebenu přívodního potrubí a vstupuje do radiátorů pomocí jednotlivých potrubí. Aby bylo zajištěno stejné vytápění všech ohřívačů, doporučujeme použít trubky přibližně stejné délky a průměru. Poté ochlazená chladicí kapalina protéká vypouštěcím potrubím do druhého hřebenového potrubí a proudí zpět do kotle.

Instalovaný termostat řídí teplotu vody a v případě potřeby zvyšuje / snižuje proud chladicí kapaliny přes chladič, takže je teplota v místnosti regulována.

Vytápění kolektorů bude pracovat stabilně pouze za určitých podmínek:

• Je nutné nainstalovat expanzní nádobu, což kompenzuje zvýšení objemu chladicí kapaliny během ohřevu.

Dávejte pozor! Minimální objem expanzní nádrže musí odpovídat 10% objemu chladicí kapaliny v topném systému.

• oběhové čerpadlo je umístěno na návratu;
• Optimálním místem pro expanzní nádobu je potrubní část před oběhovým čerpadlem.

Instalace kolektorového topného systému

Obvykle může být celý proces instalace rozdělen na 3 etapy: pokládání a upevnění trubek na podlaze místnosti, instalace sběrné skříně a spojovacích trubek na hřebeny.

Pokyny pro provedení práce vypadají takto:

• základna je připravena nejprve - beton se čistí a vyrovnává;
• pak se rozprostírá vrstva hydroizolace a podél obvodu místnosti se lepí páska, čímž se vyrovná expanze betonového potěru;

Dávejte pozor! Pokud je podlaha v místnosti dřevěná, pak potrubí lze jednoduše umístit pod desky, což velmi usnadní práci.

• pak následuje hydroizolační vrstva;

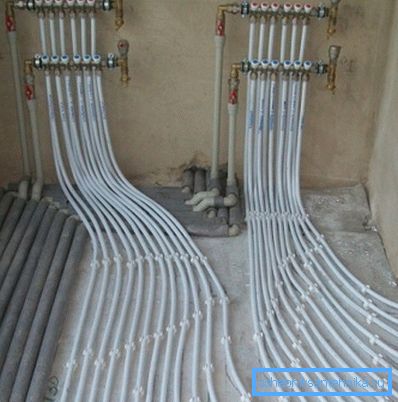

• nad ním se položí obvyklá kovová gáza a potrubí se na ni připevní pomocí drátů nebo speciálních svorek. Při připojení trubek k drátěné pletivě by měla být ponechána malá mezera;

• pak následuje výplň podlahy. Při této metodě kladení potrubí při přepravě chladicí kapaliny do radiátoru budou částečně pracovat na podlahovém topení v místnosti.

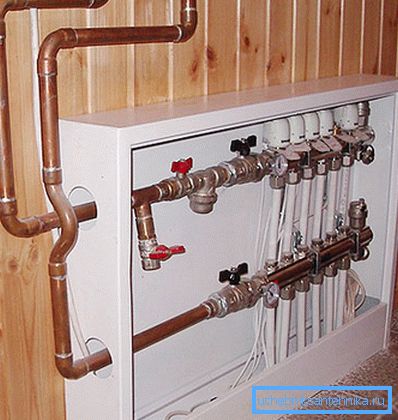

Pokud jde o kolektorovou skříňku, pak pro soukromý dům si můžete vybrat buď nástěnné nebo podlahové modely, stejně jako možnosti zabudované do zdi. V zásadě to neovlivňuje účinnost vytápění žádným způsobem, takže je třeba zvolit spíše na základě pohodlí přístupu k hřebenům kolektorů.

V rámci modelu skříněk zabudovaných do zdi je žádoucí poskytnout výklenek ve fázi návrhu domu. Bez ohledu na typ musí být skříň upevněna také na stěnách pomocí kotev nebo samořezných šroubů (v dřevěném domě), proto jsou v konstrukci skříňky k dispozici speciální oči.

Rozdělovač kombinace

Výběr vhodného hřebene pro vytápění kolektorů je snadný. Zařízení je jednoduché, proto je třeba věnovat pozornost především materiálu kufříku.

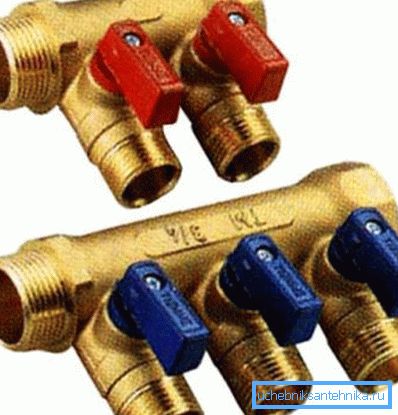

Zakoupená zařízení mohou být:

• s ocelovým pouzdrem a větvemi;
• s litinovým pouzdrem;
• s plastovým pouzdrem.

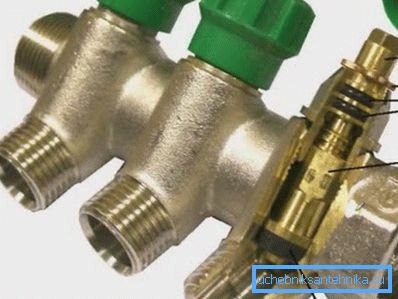

Je třeba upřednostňovat tvarované lisovnice, a to i v případě výrazného poklesu tlaku, aby nedošlo k průtoku skříně. Pokud jde o připojení napájecích a vratných trubek, i u nejjednodušších modelů jsou zásuvky se závitem, což zjednodušuje instalaci.

Vytápění kolektorů může být uspořádáno bez zakoupených hřebenů, jsou možné 2 možnosti:

• s využitím svařování - z pohledu ekonomiky je velmi kontroverzní volbou. Za prvé, ne každý ví, jak pracovat se svařovacími stroji, a za druhé, nelze zaručit kvalitu švu. V případě neúplného úniku je zaručeno. Kromě toho je nutné koupit chybějící výztuž, což znamená, že úspory budou omezené;
• No, nejvíce rozpočtu je z PP pipeline. V tomto případě se hřeben podobá sérii odpalů zapojených do série se zástrčkou na konci. Z nástrojů potřebujete pouze zařízení pro pájení potrubí PP. Takový kolektor bude mít všechny slabiny polypropylenového potrubí, zejména pokles pevnosti u chladicí kapaliny s vysokou teplotou.

Shrnutí

Systém vytápění kolektorů může být nazýván ideálním z hlediska účinnosti. Nezávislé dodávky chladicí kapaliny do každého radiátoru vám umožní dosáhnout ideálního mikroklimatu v každé místnosti domu. Velké, ve srovnání s tradičními režimy vytápění, stojí poněkud zpomalující růst popularity tohoto typu vytápění bytů, ale pokud to rozpočet dovolí, je ideální vytápění pomocí kolektorového schématu.
