Stropní infračervené vytápění: jak ohřívat velké místnosti s

Prakticky každý pán, který je zvyklý pracovat s vlastními rukama, je seznámen s tradičními klimatizačními systémy, u kterých jsou hlavními topnými tělesy radiátory. Ale existují i ​​jiné způsoby, jak vytápět pokoj. Zejména stropní infračervené panely pro topení.

Jsou prostě nepostradatelné pro zajištění zónového vytápění a jsou často instalovány v prostorných pokojích s vysokými stropy. Na jejich typech a postupu instalace si přečtěte.

Základní pojmy

Princip provozu infračervených zářičů

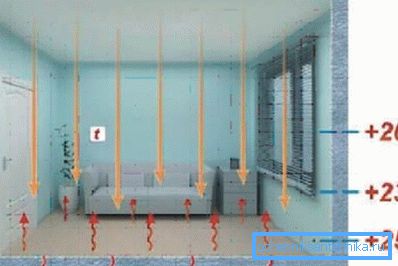

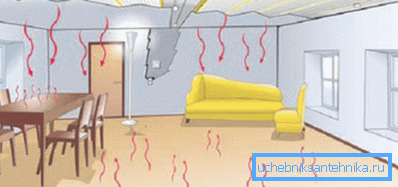

Pokud topné radiátory a konvekční ohřívače zvyšují teplotu vzduchu, infračervené paprsky zahřívají samotné předměty, které jsou v místnosti a spadají do oblasti záření zařízení. Díky tomu se po 1-2 minutách po zapnutí objeví komfortní podmínky, aby lidé byli tam.

Výhody použití infračerveného záření jsou následující:

• zařízení má velmi vysokou účinnost (pro stropní panely elektrické fólie, toto číslo je 98%);
• malá velikost - po instalaci a dokončení stavebních prací nebudou infračervené panely vůbec viditelné.

Odrůdy infračervených ohřívačů

Moderní průmysl vyrábí řadu klimatických zařízení využívajících infračervené záření. Odlišují se od typu použité energie a hlavní aplikace.

V prodejnách hardwaru naleznete následující typy zařízení:

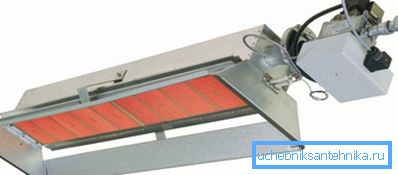

1. Plynové ohřívače. V tomto případě vyzařují vlny tepla speciální desky, které se zase ohřívají spáleným plynem.

Dávejte pozor! Plynové infračervené zářiče mají velmi velkou sílu, protože se sotva mohou používat uvnitř. Často se tyto konstrukce používají pro vytápění průmyslových a komerčních budov s velkou plochou.

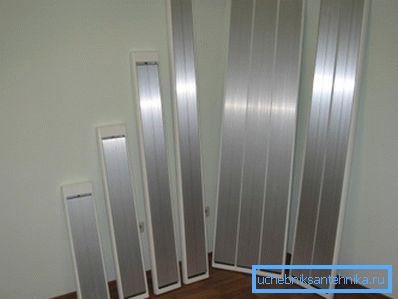

1. Elektrické vysílače. Nejběžnější druh zařízení. V tomto případě infračervené vlny vypouštějí speciální spirály nebo ohřívače tepla. Pro zvýšení účinnosti provozu mohou být ohřívače navíc vybaveny reflektory a tepelnými difuzory.

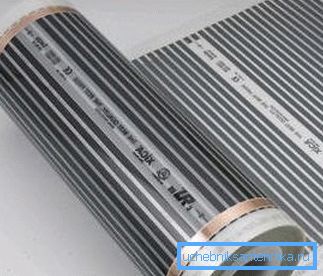

1. Filmové IR panely. Na speciálním substrátu jsou lepené uhlíkové vlákna, které jsou zdroji tepelné energie. Nejčastěji jsou tyto typy topných těles fixovány na strop a zakryté dekorativním povrchem. Vynikající pro vytápění místností s vysokými stropy (více než 2,5 metru).

Pokud jde o oblast použití, existují:

1. Infračervené zářiče pro průmyslové použití. Oni spotřebovávají velké množství elektřiny nebo plynu, ale mají vysoký výkon. Jsou poměrně velké a nejsou příliš sofistikované, proto jsou zřídka instalovány v bytech.

Komerční infračervené ohřívače mohou být použity k ohřevu otevřených teras, parků, dětských hřišť atd.

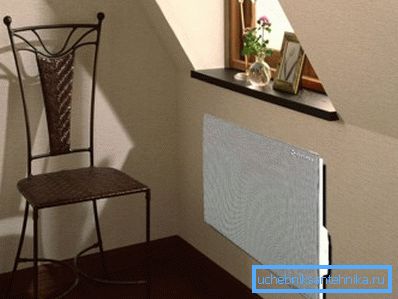

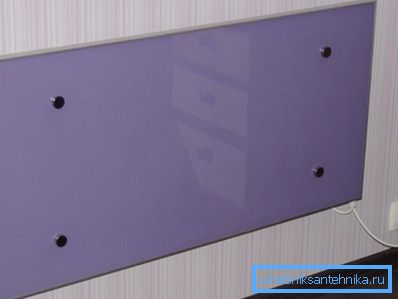

1. Domovní ohřívače. Do této kategorie patří infračervené filmy a speciální emise, které jsou napájeny elektřinou. Mají atraktivní vzhled a dokonale se vejdou do vnitřku místnosti.

Výběr správného modelu

Radiátory, které ohřívají místnost pomocí infračervených paprsků, lze použít jako hlavní zdroj tepla nebo jako záložní systém, který lze zapnout v případě poruchy nebo nedostatečné účinnosti hlavní sítě.

Při nepřetržitém používání popsaných zařízení je nutné správně vypočítat jejich výkon:

• pro místnosti s výškou stropu až 3,5 metru - 1 kW na 1 m³ čtverce;
• s větší vzdáleností mezi podlahou a stropem - 1,3 kW na 1m³ čtverec

Kromě toho je třeba vzít v úvahu následující faktory:

• tloušťka a materiál vnějších stěn budovy;
• přítomnost nebo nepřítomnost ohřívací vrstvy a použitý materiál;
• typ instalovaných okenních jednotek, počet okenních otvorů, okna s dvojitým zasklením a tak dále;
• tepelné izolační vlastnosti stropních a mezipodlahových překryvů.

Upevnění elektrických infračervených ohřívačů

Nejjednodušší způsob, jak zajistit vytápění pomocí infračerveného záření, je instalace speciálních ohřívačů vyráběných tuzemskými i zahraničními výrobci.

Tento proces nevyžaduje podrobný popis, ale aby výsledek nezklamal, musíte splnit tyto požadavky:

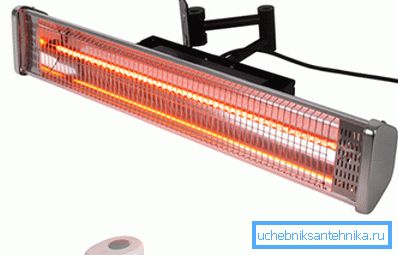

• koupit spolehlivé upevňovací příslušenství, které pevně drží zařízení (doporučujeme používat konzoly dodávané se zařízením);
• ujistěte se, že hrany zařízení nepřicházejí do styku s hořlavými materiály;
• Je třeba pečlivě izolovat spojení elektrických vodičů s polymerem nebo speciálními uzávěry.

Postup montáže filmových infračervených zářičů

Instalace infračervených zářičů by měla podléhat určitým pravidlům, jejichž nedodržení může vést k poškození zařízení a poškození lidského zdraví.

Zejména pokyny k instalaci zajišťují shodu s následujícími pravidly:

• strop, na kterém jsou ohřívače namontovány, musí mít určitou výšku (nejméně 2500 cm);
• je zakázáno umístit radiátory tak, aby tok infračervených paprsků přímo směřoval k osobě (například nad ložem v ložnici);
• ohřívače by neměly být instalovány v blízkosti okenních otvorů;
• Pokud má být místnost instalována IR panely, strop by neměl být pokryt dekorativními materiály z polymerů.

Tip! Pokud je infračervené stropní topení instalováno v malé místnosti, můžete si sami dělat práci, jinak budete muset provést složité stavební práce, které musí předcházet technické výpočty. Je lepší svěřit práci odborníků.

Samotný proces se skládá z několika etap, z nichž každá je podrobně popsána níže.

Instalace izolace

Tepelně izolační materiál používaný při instalaci infračervených ohřívačů musí mít vedle nízkého koeficientu tepelné vodivosti reflexní síto z kovové fólie.

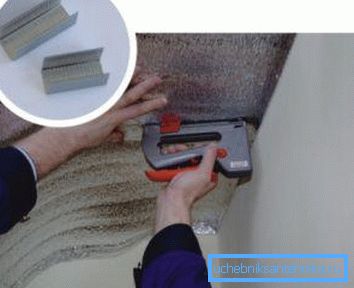

Optimální tloušťka vrstvy je 5 mm, pokud je strop vyroben z tepelně vodivých materiálů, můžete použít izolátor o průměru 10 mm. Navíc budete potřebovat konstrukční sešívačku (pokud je strop dřevěný nebo jsou na něm instalovány nosníky) nebo speciální upevňovací materiál s hmoždinkami a širokými uzávěry (v případě, že strop je vyroben z betonu).

Schéma práce je následující:

• tepelně izolační desky se položí na povrch a upevní se v přírůstcích nejvýše 50 cm;
• mezi sousedními listy je třeba překrývat šířku od 2 do 3 cm;

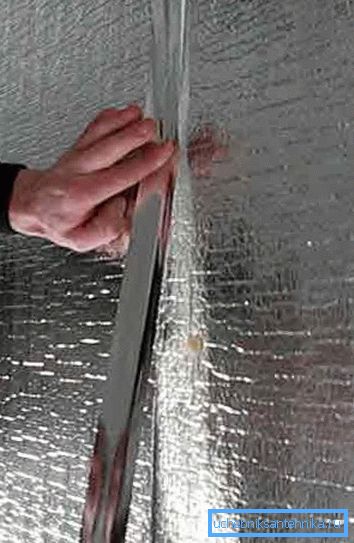

• pro zlepšení reflexních vlastností švů jsou lepeny speciální lepicí fólií.

Upevnění IR panelů

Konstrukčně infračervený ohřívač filmu je deska s uhlíkem, na které jsou lepená vodivá uhlíková vlákna. Navíc každý prvek má speciální místa pro upevnění na svislý nebo vodorovný povrch.

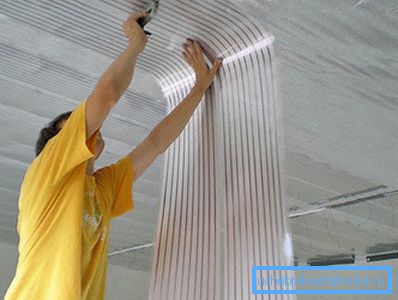

Pořadí instalace topných prvků je stejné jako při instalaci tepelně odrážejícího materiálu. Používají se stejné nástroje a materiály.

Dávejte pozor! Filtrační infračervené ohřívače mohou být upevněny pouze v průhledných polích umístěných na jejich okrajích (pro tento účel jsou speciálně navrženy). V opačném případě můžete znehodnotit zařízení, jehož cena není tak malá.

Pokud máte pochybnosti o svých schopnostech nebo máte nedostatečné zkušenosti s prováděním instalatérských prací, doporučujeme kontaktovat odborníky, kteří kvalitativně neplní úkoly, ale také zaručují kvalitu.

Elektrické připojení

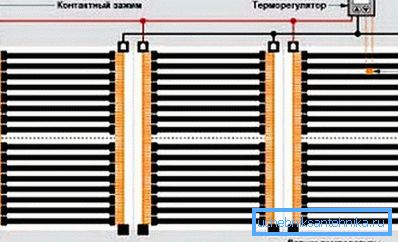

Aby infračervené zářiče mohly plnit své funkce, musí být připojeny k elektřině.

To se děje takto:

1. Trochu daleko od topných fólií na povrchu stropu je vytvořena záblesková elektřina pro umístění elektrických kabelů, které k sobě přivádějí ohřívače. Kabelová linka je vyrobena z jednoho vodiče vhodného průřezu (v závislosti na počtu emitorů). Samotná zařízení jsou připojena paralelně.

1. Na konci instalace jsou všechny spoje pečlivě zateplené a kabelový kanál je uzavřen tak, aby nedošlo ke zničení vzhledu místnosti.

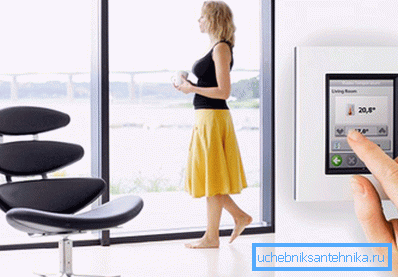

2. Poté je nainstalován automatický termostat pro vytápění. Teplotní snímač by měl být ve výšce asi a půl metru od podlahy. Pokud je místnost malá, řídící zařízení se jednoduše vloží do přerušení napájecího kabelu.
3. Ve větších prostorách je schéma zapojení odlišné. Dráty ze všech panelů se shromažďují ve speciálním ovládacím panelu, kde jsou instalovány magnetické stykače řízené termostatem.

Na konci práce je systém testován ve všech stávajících režimech. Pokud je to úspěšné, můžete na strop namontovat dekorativní materiály.

Závěr

Infračervené vytápění je velmi účinný a snadno instalovatelný klimatický systém. Jeho hlavní použití však může znamenat vyšší spotřebu energie, která je dražší než plyn spotřebovaný autonomním kotlem (viz také článek Infračervený film pro vytápění - zařízení a funkce).

Po přezkoumání videa, které vám bylo nabídnuto, můžete se dozvědět více o ekonomičtějších způsobech zahřívání domova.
