Správná instalace bimetalických radiátorů v domácnostech a

09-03-2018
Vytápění

Ve většině oblastí naší planety s mírným, kontinentálním a chladným klimatem jsou autonomní nebo centralizované systémy vytápění vody považovány za nejúčinnější způsob vytápění bytových a komerčních budov. Jako chladicí kapalina obvykle používají čistou vodu nebo nemrznoucí kapalinu, která cirkuluje mezi topným kotlem a prostorovými výměníky tepla, které používají domácí vytápěcí radiátory.

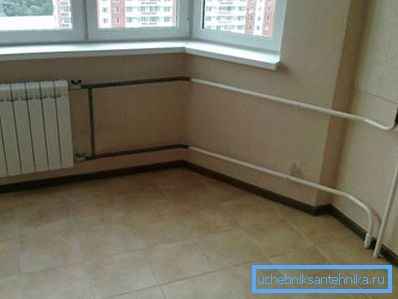

Moderní vytápěcí radiátor v interiéru bytového bytu.

Nezávislá instalace systému vytápění pro domácnost

V současné době existuje velké množství různých domácích topných zařízení z různých materiálů s využitím moderních technologií, takže později v tomto článku budeme podrobně zvážit základní výkonnostní vlastnosti bimetalických pokojových radiátorů určených pro topení bytových domů a rodinných domů s autonomním nebo centralizovaným topným systémem.

Také pro domácí řemeslníky zde bude nabídnuta podrobná instrukce, která představuje postupný popis technologie samo-montážní a propojení bimetalických radiátorů s topným systémem pro domácnost.

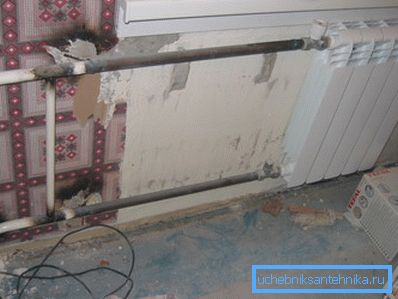

Instalace těchto radiátorů je oprávněná pouze v sítích s vysokým tlakem.

Designové prvky bimetalických radiátorů

Všechny bimetalické radiátory pro domácnost jsou vyrobeny ze dvou různých typů kovů a ve většině případů jsou kompozitní obvody, ve kterých jsou vnitřní kolektory a svislé žárovzdorné kanály vyrobeny z oceli a vnější kryt a boční opracování jsou vyrobeny z neželezných kovů s vysokou tepelnou vodivostí.

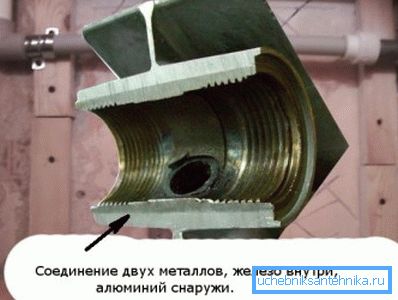

Sekce v sekci

Dalším charakteristickým rysem bimetalických výrobků je to, že jejich vnitřní kanály mají menší průřez ve srovnání s obvyklým litinovým akumulátorem, takže při stejném tlaku a průtoku nastává úplná změna celkového objemu přenosu tepla v nich rychleji, čímž dochází k vyššímu přenosu tepla .

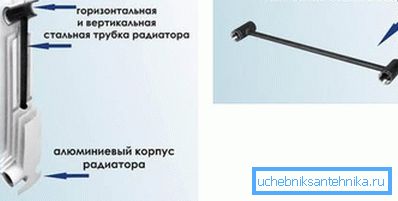

Vnitřní struktura bimetalických profilů.

Dávejte pozor! Při ohřevu a chlazení bimetalových prvků můžete v určitém okamžiku slyšet charakteristické kliknutí s malým objemem. Mělo by být známo, že vznikají kvůli rozdílu koeficientů lineární expanze různých kovů, a proto jsou považovány za normální.

Výhody a nevýhody

Hlavní nevýhodou všech bimetalických radiátorů ve srovnání s litinovými bateriemi je jejich poměrně vysoká cena, což je způsobeno vysokými náklady na neželezné kovy, které se používají při výrobě bočních odklizňovacích prvků odvádějících teplo.

Současně, navzdory vysokým nákladům, mají všechny bimetalové výrobky řadu nepopiratelných výhod, které jsou následující:

  1. Díky těmto potrubím s tlustým stěnou a vertikálním tepelně vodivým kanálem z oceli jsou tyto radiátory velmi spolehlivé, protože nejsou deformovány pod vlivem vysoké teploty, dobře odolávají hydrodynamickému zatížení, protože jsou navrženy pro tlak vody v systému až do 52 kg / cm ?.
  2. Konstrukční a trubková ocel je méně náchylná k korozi než hliník., proto vnitřní stěny potrubí prakticky neoxidují a nepřeplývají vápnem.

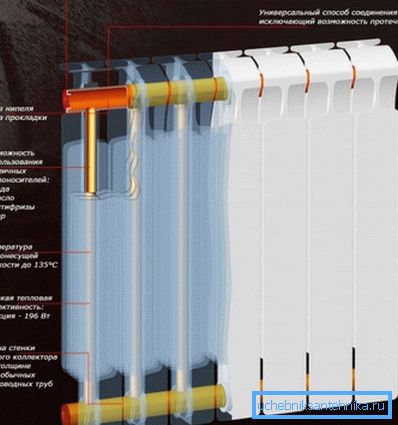

Technické vlastnosti bimetalického topného zařízení.
  1. Vnější hliníkové žebra mají vysokou tepelnou vodivost., a díky speciálně navrženému průřezovému profilu má velký vnější povrch, takže takové díly mají vysoký přenos tepla a dobrou schopnost rozptylu tepla.
  2. Výrobky s hliníkovými ploutvemi jsou mimo jiné výrazně lehčí než litinové baterie., proto instalace bimetalických topných radiátorů může být provedena nezávisle, bez pomoci.
  3. Bimetalické radiátory mají dlouhou životnost, a vnější dekorativní povlak s práškovým polyesterovým smaltem jim dává estetický vzhled.

Tip! Při výběru barevného bimetalického chladiče je třeba upřednostňovat modely světla a nejlépe všechny bílé, protože světlo má nejlepší schopnost vyzařovat teplo.

Montáž topných těles

Všechny typy radiátorů pro domácnost jsou nabízeny ve formě hotové baterie sestavené z několika částí topných těles.

V závislosti na objemu vytápěné místnosti může být tepelná izolační kapacita nosných stěn budovy i klimatické vlastnosti určité oblasti změněny rozměry a tím i tepelnou kapacitu akumulátoru kdykoliv odpojením nebo přidáním požadovaného počtu úseků.

  1. Ohřívací úseky jsou vzájemně propojeny pomocí speciálních přívodních matic, na kterých je na jedné straně řez pravotočivý závit, a na druhé straně je odříznut levostranný vnější trubkový závit.

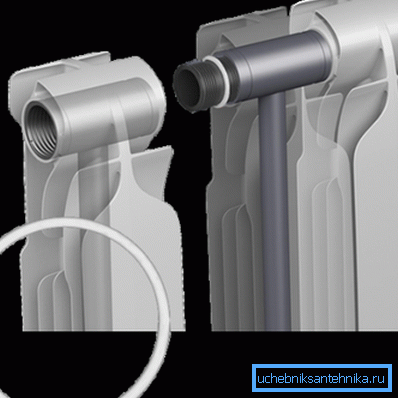

Na obrázku je znázorněn princip připojení přívodů topení pomocí průchozí matice s těsněním.
  1. Každá část baterie má průchozí otvor pro průchod vody, který je na jedné straně pořezán pravou stranou a na druhé straně levou rukou.

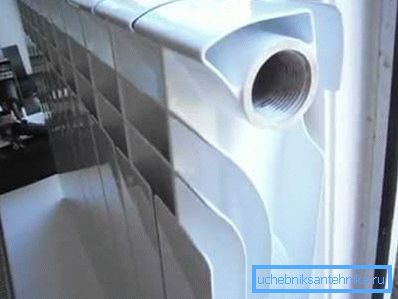

Závitový otvor
  1. Než sestavíte baterii, musíte položit sousední části proti sobě a položit je na plochý tvrdý povrch směrem dolů.
  2. Připravte dva přívodní matice, vložte je na jedno těsnící těsnění a poté je ručně utáhněte do horních a spodních otvorů jedné části 1-1,5 otáček, přičemž dbejte na správný směr nitě.
  3. Otvory se závitem na vodovodním potrubí druhé části by měly být vyrovnány se závitovou částí matic, a pokud je to možné, zabalte je současně oběma úseky ručně, aniž byste vynakládali značné úsilí.

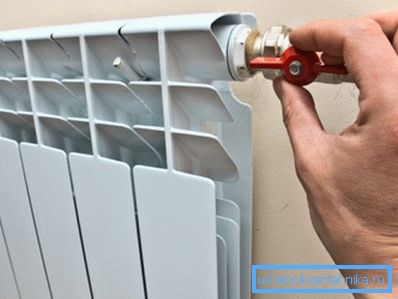

Instalace kulového ventilu v matici
  1. Ujistěte se, že jsou části chladiče ve vzájemném spojení a ve správném směru závitů střídavě s rovnoměrnou silou dotáhněte oba šrouby se zvláštním klíčem radiátoru.

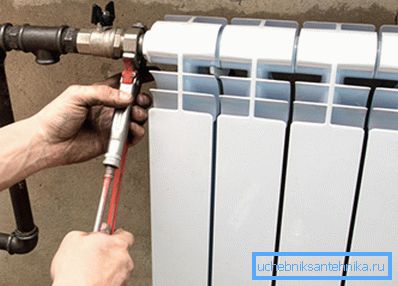

Připojení chladiče k přívodnímu potrubí

Tip! Moderní topné radiátory mají vstupní a výstupní otvory se závitem s průměrem 1 "závitu a přívodní trubky v domě mohou mít jinou velikost, například 1/2" nebo 3/4 ". Abyste je mohli spojit, musíte před instalací zakoupit speciální instalační sadu pro stávající průměr trubek.

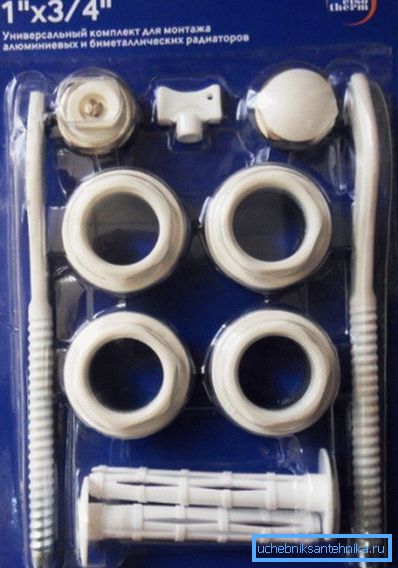

Montážní sada pro montáž bimetalových radiátorů.

Zpravidla se skládá ze dvou nebo čtyř nástěnných držáků s hmoždinkami na betonu nebo cihla, dvou adaptérů s pravotočivým závitem, dvou adaptérů s levým závitem, jedním šroubovým uzávěrem a jedním ventilem pro odvzdušnění. Také odděleně je třeba zakoupit kulové kohouty a uzávěry americké.

Technologické vlastnosti instalace

Nezávislá instalace bimetalických radiátorů na stěnu se provádí pomocí standardních upevňovacích držáků a připojení na potrubí topného systému se provádí pomocí speciální matice, tzv. Americké.

  1. Před instalací nových radiátorů do stávajícího topného systému je třeba provést důkladné proplachování starých komunikací, aby se z vnitřního povrchu potrubí odstranily nečistoty, rez, nánosy soli a vápna.
  2. Na konci potrubí napájecí vody topného systému odřízněte závity, na které je třeba šroubit mosazné nebo bronzové odpaliště.

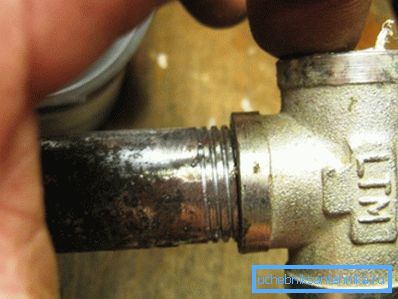

Tee instalace
  1. Instalovat kohouty kohoutu v přímých vývodech tlumiče a připojit vývody tvaru T přívodních a vratných potrubí k sobě potrubním segmentem tak, aby se získal obtokový potrubí nebo jinými slovy bypass.
  2. Ve vstupních a výstupních otvorech chladiče nainstalujte adaptéry požadované velikosti, uvnitř kterých byste zabalili závitový konektor amerického ořechu.

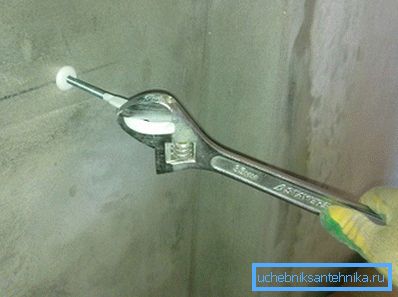

Montážní konzoly
  1. Poté je nutno upevnit radiátor na stěnu pomocí držáků z montážní sady a poté připojit matice amerických vstupních a výstupních trysek k kulovým ventilům napájecích a zpětných trubek topného systému.

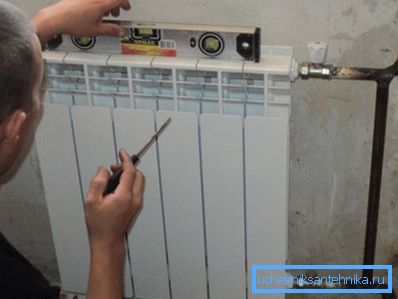

Kontrola úrovně
  1. Na zaslepeném konci horního rozdělovače každého topného zařízení nainstalujte automatický nebo ruční ventil pro odvzdušnění vzduchu ze systému, který se také nazývá Mayevsky's tap.

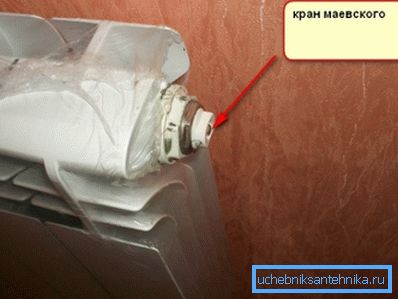

Instalace ventilu pro odvzdušnění.
  1. Pro snadné použití namísto horní baterie můžete nainstalovat mechanický termostat s vlastními rukama, což umožňuje automaticky udržovat nastavenou teplotu topného tělesa.
Pomocí termostatu můžete nastavit výkon topení
  1. Po dokončení instalace zkontrolujte systém při zvýšeném provozním tlaku, aby nedošlo k úniku a úniku závitových přípojek.

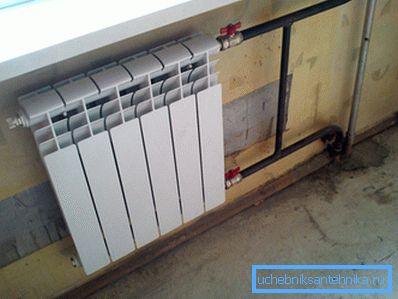

Připravený topný radiátor kompletní s instalovaným bypassem a ventily.

Tip! Pro utěsnění všech závitových spojů doporučujeme použít speciální fluoroplastovou těsnicí pásku (FUM), která by měla být navinutá v tenké vrstvě na závitu, počínaje od konce trubky, po závity.

Závěr

Nakonec je třeba poznamenat, že použití bimetalových radiátorů je stejně účinné i v autonomních i centralizovaných vytápěcích systémech, avšak v případě centralizovaného vytápění obytného bytu lze použít pouze ocelové trubky pro připojení bimetalických radiátorů, protože v průběhu plánovaných zkoušek mohou ústřední topení velmi vysoký tlak na krátkou dobu.

Další informace získáte sledováním videa na konci tohoto článku nebo studiem podobných materiálů v této části na našich webových stránkách.
