Solární ohřev: 5 kroků k úsporám na účtech

V současné době se stále častěji používají různé technologie šetřící energii, které používají alternativní a obnovitelné zdroje energie, v soukromé výstavbě. Jedná se o solární ohřev soukromého domu.

Po vybudování takového systému budete schopni více než polovinu snížit náklady na poskytnutí vaší domácnosti teplem v chladné sezóně a snad zcela opustit používání plynu nebo tuhého paliva.

Instalace solárního ohřevu

Zvláštní funkce

Solární systémy vytápění domů mají některé funkce, o kterých byste si měli být vědomi předtím, než začnete s vlastní produkcí.

Zaměřme se na jednotlivé konstrukční prvky této inovativní inženýrské sítě a na jejich nuance:

1. Solární vytápění venkovského domu, jak to naznačuje název, se provádí ultrafialovými paprsky zaslanými denním světlem. Osvětlují speciálně vyrobené nebo zakoupené panely, což je systém trubek umístěných ve speciální krabici, jejíž horní část je průhledná a vystavena slunečnímu záření.

V těchto kolektorech se tepelná energie slunečních paprsků přenese do chladicí kapaliny, což je voda, nemrznoucí směs nebo vzduch.

Dávejte pozor! Pomocí solárních výměníků tepla lze vybavit a ohřívat skleníky. Je však třeba si uvědomit, že ve většině regionů Ruska není takový systém, který pracuje samostatně, schopen poskytnout požadovanou mikroklima. Může být nutné dodatečně zahrnout do systému plynový kotel nebo ohřívač pro jiné druhy paliva.

1. Solární panely pro vytápění mohou být vyrobeny doma. Materiálem pro ně budou kovové trubky, svařované zvláštním způsobem do uzavřeného systému.

Požadované polotovary v těchto velikostech:

• dodat studené a odstranit horkou vodu - velikost potrubí? palce a tloušťku stěny 1 mm;
• pro mřížku - potrubí menšího průměru a tenčí stěny, což umožňuje rychlejší přenos tepla.

Je možné vyrábět solární ohřívače vody pro vytápění z 15 až 20 trubkových délek 1,6-2 metrů.

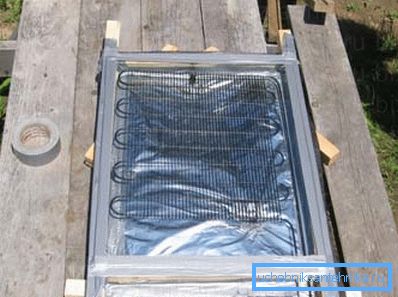

1. Aby bylo slunce co nejúčinnější, potrubí potrubí musí být umístěno do speciálně navržené dřevěné krabice. Jeho stěny jsou zhotoveny z broušené desky o tloušťce 25 mm a dostatečně dlouhé, aby obklopovaly trubky (obvykle kolem 120-180 mm).

Dno může být vyrobeno z překližky, polykarbonátu nebo z tvrdého dřeva. Může být dodatečně vyztužena dřevěnými lamelami nebo v tyčích s průřezem 30x30 mm.

Ale na tomto designovém boxu není solární kolektor u konce. Je třeba ohřát konstrukci, která zvýší účinnost solárního ohřevu.

To se děje takto:

• spodní část krabice je pokryta pěnou;
• instalovaná izolace je chráněna plechem z plechu nebo pozinkována;
• na něm je namontován předem sestavený chladič, který je upevněn pomocí svorek nebo korunkových odsavačů.

Dávejte pozor! Je žádoucí pokrýt všechny vnitřní části krabice černou barvou, která absorbuje sluneční energii. Dále je třeba dbát na to, aby sklo nebo průhledný plastový kryt, který je zakrytý, byl co nejpevněji připevněn.

1. Sběrné trubky jsou vzájemně propojeny pomocí závitových tvarovek. Dbejte na těsnost kloubů. Zhutnění lze provést konopím nebo speciální polymerem. Také předtím, než se zkroutí, doporučujeme nechat silikonový tmel uniknout.
2. Solární ohřev domu zajišťuje nádrž, ve které se hromadí voda ohřátá ve výměníku tepla.. Může to být kovová nebo plastová nádrž, jejíž stěny jsou izolovány pěnou nebo jiným materiálem s nízkým koeficientem tepelné vodivosti.

Můžete vyrobit dřevěnou krabici, do níž lze umístit zásobník vody a zbytek prostoru vyplníte tepelným izolátorem (expandovanou hlínou, pěnou apod.).

Vnější povrch nádrže nebo skříně je výhodně natřený stříbrem, což sníží tepelné ztráty a zvýší účinnost navrženého systému.

1. Ohřívání ze slunce bude fungovat pouze v případě, že v potrubí je tlak.. Proto je nutné instalovat avantní komoru - vzduchotěsnou nádobu o objemu asi 30 litrů. Má regulační ventil, který otevírá a zavírá přívod.

Postupné sestavení systému

Sestavení hotových prvků do jednoho systému je jednoduché a skládá se ze 5 kroků.

Krok 1

Je nainstalována nádrž, která hromadí vodu ohřívanou slunečním zářením a nádrž je zodpovědná za udržení potřebného tlaku (kamera). Musí být fixována přibližně 1-1,5 metru nad měničem.

Krok 2

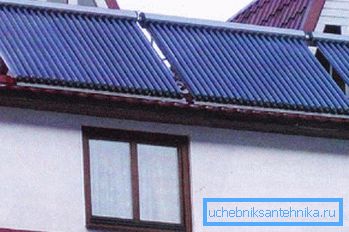

Umístěné solární výměníky tepla. Nejlepší místo pro ně je na jižní stěně domu nebo na střechu. Ve druhém případě je žádoucí instalovat panely pod úhlem 30-45 stupňů k horizontu. V tomto případě budou solární systémy pracovat efektivněji.

Krok 3

Instalované prvky jsou spojeny s potrubí.

Doporučujeme používat díly ve dvou různých velikostech:

• ? palců - pro dodávku vody z vodovodní sítě do kamery a odstraňování vody ze solárních výměníků (pod tlakem);
• 1-palcový - pro zbývající segmenty sítě.

Všechna potrubí musí být izolována. K tomu je možné použít hotové skořepiny z pěnového polyetylénu nebo čedičového vlákna.

Krok 4

Topení - solární nebo jiné - vyžaduje tepelný nosič. Proto po ukončení montáže musí být trubky naplněny vodou. Za tímto účelem by měl být navržen tak, aby měly ventily pro doplňování paliva a vypouštění, které se nacházejí ve spodní části systému.

Přívod vody by měl být zastaven poté, co se objeví v podkroví umístěném v podkroví.

Krok 5

Posledním krokem je uvedení do provozu. Chcete-li to provést, jednoduše otevřete přívodní ventil. Poté hladina vody v kamerové komoře klesne, dokud ventil v ní neomezí otvor. Mimochodem, toto zařízení lze použít k řízení hladiny vody.

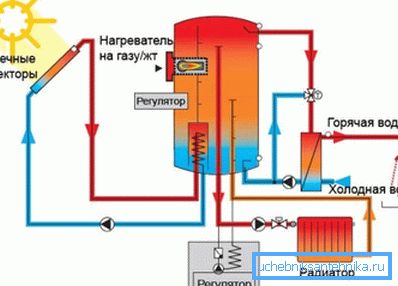

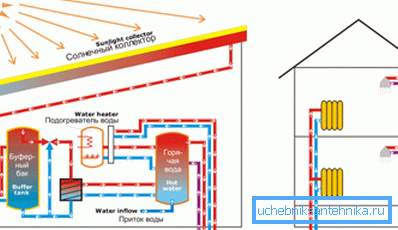

Schéma solárního vytápění

Fungování systému je následující. Voda ohřívaná v solárním výměníku tepla vstupuje do zásobní nádrže, odkud může být přenášena do topných radiátorů nebo do teplé vody. Ve druhém případě je voda přidána do systému přes avankera.

Při nedostatečné účinnosti topného systému je k okruhu připojen plynový kotel nebo jiný ohřívač, který navíc ohřívá vodu v nádrži.

Dávejte pozor! Kromě schématu popsaného výše existuje solární ohřev vzduchu - je to poněkud jednodušší konstruovat s vlastními rukama, nicméně účinnost je mnohem nižší. Proto se doporučuje, aby se výše popsané odrůdy zabývaly tekutinou pro přenos tepla.

Závěr

Domácí solární vytápění vašeho domu nejen ušetří peníze. Tímto způsobem se staráte o životní prostředí.

Další informace o energeticky úsporných technologiích, které lze využít při výstavbě venkovského domu, naleznete v tomto článku.
