Solární kolektory pro vytápění domů - maximální úspory

Muž se vždy snažil maximálně využívat obnovitelné zdroje energie. Přehrady jsou postaveny na řekách, používá se větrná energie a ve slunečných oblastech může být sluneční svět dobrým zdrojem energie. Mnoho z nich přitahuje skutečnost, že taková energie je prakticky zdarma - stačí pouze vynaložit peníze na instalaci vhodného vybavení a pravidelnou údržbu.

Typy solárních kolektorů

Je spolehlivě známo, že Země v průměru obdrží tolik sluneční energie denně, než celá lidská kultura tráví nejlépe za rok. Bohužel, většina této energie je zbytečná. Použití sběratelů umožňuje přesměrování alespoň některé z absolutně volné energie podle vašich potřeb.

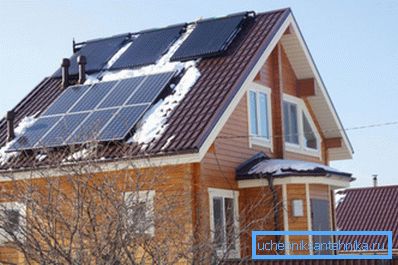

Taková zařízení mohou být například použita k jednoduchému ohřevu vody v bazénu venku, ale vytápění domu se solárními kolektory se stává stále více reálným.

Dávejte pozor! Sběratelé nejsou dosud schopni poskytnout 100% potřeby domu na teplo, zvláště pokud je dům v drsných klimatických podmínkách. Proto se nejčastěji používají ve spojení se známými topnými systémy.

Než přemýšlíte o kolektorovém topném systému, není nadbytečné se seznámit s jeho hlavními typy.

Přidělit:

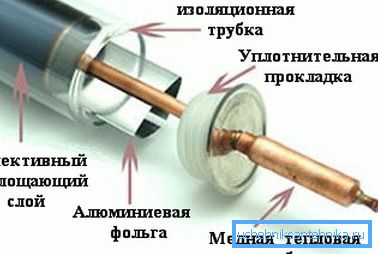

• teplovodní potrubní vakuové kolektory - jsou považováni za nejdokonalejší zástupce této třídy přístrojů. Konstrukce používá duté uzavřené trubky naplněné vroucí kapalinou. Při ohřátí slunečním světlem se kapalina vaří, odpaří a převede do horní části trubky, kde odvádí teplo do chladicí kapaliny. V tomto případě plyn opět vstoupí do stavu kapaliny a proudí dolů, cyklus se opakuje;

Dávejte pozor! Vákuové potrubí pro tepelné trubky stojí hodně, ale stojí to za to. Kromě vysoké účinnosti se také liší v odolnosti proti poškození, skutečnost spočívá v tom, že trubice pracují nezávisle na sobě, a pokud se jedna z nich odtlakuje, zbytek bude fungovat.

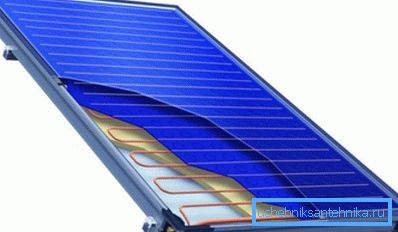

• plochý sběrač - asborber (absorpční prvek) v tomto případě vypadá jako deska, respektive síla zařízení závisí na velikosti desky. Prvek absorbující světlo přenáší nahromaděnou energii na chladicí kapalinu. Nejefektivnější režim provozu je považován za ten, ve kterém by měla být chladicí kapalina ohřátá na teplotu 20-40 ° C více než venkovní teplota.

Vytápění solárních kolektorů bude efektivnější v případě použití vakuových modelů. Faktem je, že konstrukce trubek umožňuje nasměrovat sluneční paprsky pod úhel 90 °? do vnitřní trubice, a to iv ranních a večerních hodinách. Ploché kolektory v tomto okamžiku pracují méně efektivně.

Jedinou nevýhodou vakuových zařízení lze považovat za náklady. V takovém případě budou jednorázové náklady na instalaci topného systému vyšší, na druhé straně bude oprava plochých kolektorů mnohem dražší, protože musíte změnit celou desku a ne samostatnou trubku.

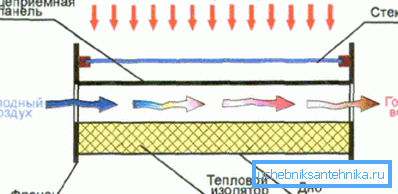

Měli bychom také zmínit zařízení, ve kterých se používá jako chladivo vzduch. Solární kolektor pro vytápění velkých ploch nebude fungovat, protože vzduch má špatnou tepelnou vodivost ve srovnání s vodou.

Maximální množství, které mohou sběratelé dělat, je vytvořit komfort v malé místnosti, například malé dílně. V tomto případě fanoušci obsluhují teplý vzduch do místnosti a není potřeba vynaložit peníze na instalaci tradičního topného systému.

Použití solárního kolektoru pro vytápění domu

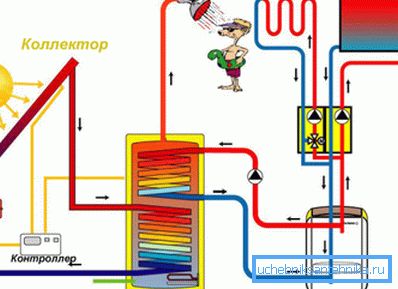

I přes rozdíly v konstrukci jsou všechny kolektory používány ke stejnému účelu. Princip fungování topných systémů, které využívají sluneční energii, se rovněž neliší - sluneční energie je přenášena do chladicí kapaliny (nejčastěji je používána voda) a ohřátá kapalina je dodávána dál do topného okruhu.

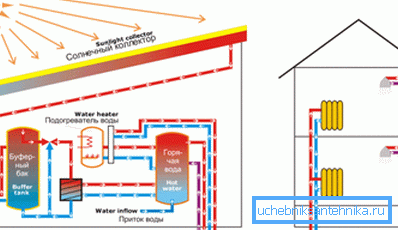

Princip provozu topného systému pomocí solárních kolektorů

Ohřev solárních kolektorů může být jak přirozený, tak s povinnou cirkulací. V prvním případě se chladicí kapalina pohybuje kvůli teplotnímu rozdílu v potrubí napájení a vypouštění, ve druhém - oběhové čerpadlo řeší všechny problémy s pohybem vody kolem okruhu.

Dávejte pozor! Přirozený cirkulační systém je zcela nezávislý na napájení. To může být rozhodujícím faktorem pro venkovské domy v nepřístupných oblastech.

Systémy s přirozenou cirkulací jsou charakterizovány těmito vlastnostmi:

• akumulační nádrž je nutně instalována nad úroveň samotného kolektoru;
• horní výkon výměníku tepla je připojovací bod přívodního potrubí, tím nižší je návrat;
• kromě slabého oběhu lze poznamenat, že v tomto případě existuje vysoké riziko leteckých zácp.

Pokud nebudete mít problém s napájením, může být sluneční kolektor používán k ohřevu vlastním rukama v systému s nuceným oběhem. Provoz takového systému je jiný v tom, že když dosáhne určité teploty chladicí kapaliny, jednoduše se vypne.

K tomu, kde jsou přívodní potrubí a vratné potrubí připojeny k výměníku tepla, jsou instalovány čidla pro sledování teploty vody. Bez ohledu na to, zda se používají vakuové sluneční kolektory pro vytápění nebo běžné ploché modely, takový systém není schopen vytápět obydlí, a proto se doporučuje používat jako doplněk například k plynovému nebo elektrickému vytápění.

Domácí sběratel

Přesně řečeno, dokonce i černý barvený sud s vodou může být považován za nejjednodušší sběrač, protože přeměňuje sluneční energii na teplo a přenese ji do chladicí kapaliny. Je zřejmé, že v tomto případě bude účinnost minimální a takové řešení je vhodné pouze pro sprchu u dacha.

Je však snadné, aby někdo vytvořil sběratel, který může být použit k vytápění obydlí a zásobování teplou vodou. Zvláštní dovednosti se nevyžadují, s výjimkou dovedností práce se svářečkou.

Ohřev solárního kolektoru se bude skládat z následujících prvků:

• izolační skříň, bude umístěna radiátor;
• aquacamera - nutnost vytváření tlaku v systému;
• vodní nádrž - pohon;
• potrubí.

Systém je sestaven v následujícím pořadí:

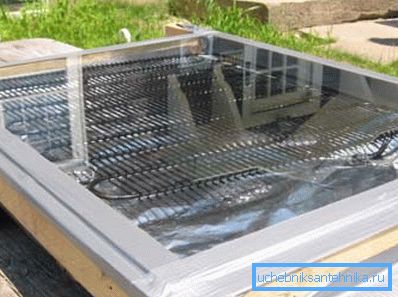

• nejprve je krabice vyrobena, pro ni jsou vhodné běžné prkna a dno může být vyztuženo několika pruhy. Sloty jsou jakýmkoli způsobem izolovány. Na spodní straně krabice by měla být černá plechová deska, na ní je umístěn radiátor (také namalovaný černě), vše pokryté průhledným sklem a umístěno na střechu;

• v podkroví je kumulativní nádrž a aqua komora, která se nachází asi 1 metr nad nádrží;
• pak je systém připojen potrubím.

Během provozu ohřátá voda v chladiči stoupá a vstupuje do nádrže přes potrubí a vytěsňuje studenou vodu. Studená voda naopak - padá do radiátoru.

Dávejte pozor! Aquakamera provádí další funkci - neumožňuje míchání s teplou a studenou vodou.

Takový sluneční kolektor v zimě lze sotva použít k ohřevu. To je spíše dobrý způsob, jak výrazně snížit náklady na placení za teplou vodu, pokud je to žádoucí, může být použito k mírnému uvolnění hlavního topného systému.

Shrnutí

Solární kolektory - pokus člověka využívat obnovitelný zdroj energie v každodenním životě. Taková řešení ještě nejsou schopna poskytnout 100%, například vytápění bydlení, ale mohou být použity ke snížení nákladů na vytápění o cca 40-60%. Vzhledem k tomu, že tepelná energie je zcela zdarma, není překvapující, že sluneční kolektory jsou oblíbené (viz také článek "Oprava ventilace: některé funkce a doporučení mistrů).

Video ukazuje práci domácího sběratele.
