Skupina zabezpečení ohřevu: prozkoumejte složení autonomního

Co kromě kotle musí být potrubí a topná zařízení vybavena uzavřeným topným systémem s nuceným oběhem? Jaké jsou funkce bezpečnostní skupiny v systému vytápění? Musíme se seznámit se seznamem zařízení, algoritmy dle jejich výběru a pořadí instalace.

Složení

Takže je to dáno: koupili jsme kotel na tuhá paliva sestávající z topeniště, výměníku tepla a jednoduchého automatizačního systému, který umožňuje snížit tepelnou energii při přehřátí. Je zřejmé, že budeme potřebovat radiátory a potrubí pro rozvod vody ohřívané kotlem.

Co jiného je nutné pro normální provoz obvodu?

1. Expanzní nádrž. Kompenzuje zvýšení objemu chladicí kapaliny během ohřevu. Voda je téměř nestlačitelná; Nádrž je jednoduše vložena do gumového balónku v kovovém pouzdře. Se zvyšujícím se tlakem v topném systému se tato koule snižuje a umožňuje nádrži přebytečné chladivo.

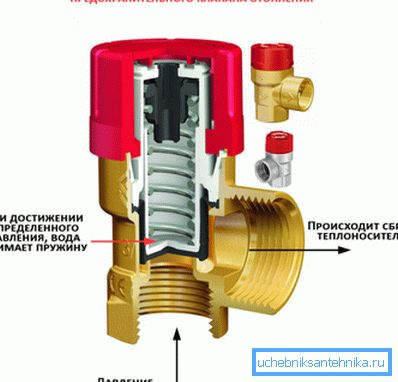

2. Bezpečnostní ventil. V případě, že kapacita expanzní nádrže je nedostatečná, klesne nadměrné množství chladicí kapaliny.

Mimochodem: aktivace ventilu znamená buď varu chladicí kapaliny, což je nepřijatelné, nebo nedostatečný objem expanzní nádoby. Namísto výměny s větším zařízením může být v okruhu instalována přídavná nádrž; objemy několika kanystrů jsou shrnuty.

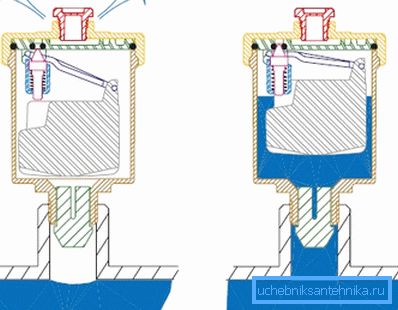

1. Automatická větrací otvory. Odstraňuje vzduchové zátky ze systému, které mohou bránit cirkulaci chladicí kapaliny.

1. Manometr (jako volba - termomanometr). Přístroj slouží k vizuálnímu sledování parametrů systému.

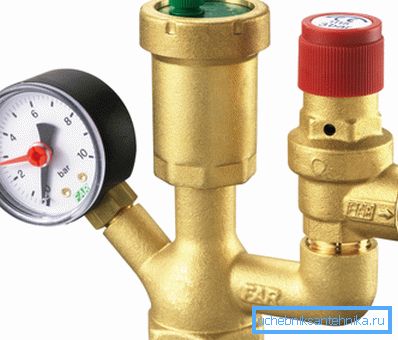

Poslední tři zařízení se často prodávají jako sestava v běžném případě a nazývají se bezpečnostní skupinou. Spolu s expanzní nádrží jsou navrženy tak, aby zabraňovaly zničení kotle a topného okruhu během kolísání tlaku v něm.

Kromě výše uvedených je pro normální provoz uzavřeného systému nezbytné:

• Vozdushniki (specializované prvky ventilů, tzv. Mayevskij jeřáby nebo obyčejné vodovodní kohouty). Jsou umístěny v jedné z horních zátek každé ohřívače umístěné nad náplní.
• Cirkulační čerpadlo, které zajišťuje pohyb chladicí kapaliny v okruhu.
• Hrubý filtr, který zabraňuje poškození oběhového čerpadla, stupnice, písku nebo jiných cizích těles, se z nějakého důvodu dostal do okruhu.
• Volitelně - ventily, škrticí klapky a tepelné hlavy, které umožňují řídit provoz topných zařízení a případně je zcela vypínat jeden po druhém.

Umístění

Na kterém místě obrysu je lepší umístit každý z uvedených prvků při montáži sami?

Jaký je důvod pro takové pokyny k instalaci pro každý prvek?

Bezpečnostní skupina

Tlak v okruhu dosahuje jeho maximálních hodnot pouze na výstupu z kotle: při zahřátí se chladicí kapalina rozšiřuje. Hydraulické ztráty a postupné snižování teploty chladicí kapaliny poněkud snižují tlak ve vzdálenosti od výměníku tepla.

Zařízení, která zaznamenávají nadměrný tlak a výpary páry vznikající při přehřátí, je logické umístit co nejblíže k bodu maximálního tlaku a pravděpodobného odpařování.

Čerpadlo

Obvykle se umístí v místě s minimální teplotou. Dlouhodobé vytápění nepomáhá mechanice cirkulačního čerpadla k vytápění. Jak můžete odhadnout, minimální teplota chladicí kapaliny bude po průchodu všech topných zařízení - před kotlem.

Filtr

Jeho hlavní funkcí je chránit čerpadlo, které ve skutečnosti nezanechává žádnou speciální volbu. Filtr je instalován tak, aby zachytil veškeré nečistoty bezprostředně před průchodem oběžného kola.

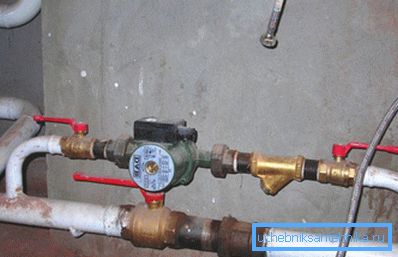

Užitečné: čerpadlo a filtr jsou obvykle vybaveny uzavíracími ventily. To umožňuje vyčistit jímku a odstranit čerpadlo pro opravu nebo údržbu s minimální ztrátou chladicí kapaliny.

Expanzní nádrž

Nádrž je umístěna tam, kde proud chladiva co nejblíže k laminárnímu. Čím menší je turbulence, tím menší jsou kolísání tlaku v okruhu, tím menší je pravděpodobnost spuštění falešného ventilu a ztráta chladiva.

Vortexy jsou vytvářeny na libovolném ohybu, přechodu průměru, prvku uzavíracích ventilů a především na oběžném koleji čerpadla.

Přizpůsobení

Pro dva prvky páskování kotle - pojistný ventil a expanzní nádobu - musíte zvolit tlak a nabíjecí tlak.

Jaká čísla by měla být orientována?

• Bezpečnostní ventil je obvykle nastaven na 2,5 - 3 kgf / cm2.

• Nabíjecí tlak nádrže by měl odpovídat hydrostatickému tlaku v plně naplněném obvodu.

Tip: Přetlak 1 kgf / cm2 může zvednout vodní sloupec o 10 metrů. Proto s maximální výškou uzavřeného okruhu nad expanzní nádobou 5 metrů bude nabíjecí tlak 0,5 kgf / cm2, 7 metrů - 0,7 kgf / cm2 a tak dále.

Pomoc při výběru

Expanzní nádrž

Při nákupu expanzní nádrže se doporučuje provést přesný výpočet s přihlédnutím k koeficientu roztažnosti zvoleného chladiva, teplotní delta v poměru okruhu a účinnosti nádrže, která se zvyšuje s mezerou mezi nabíjecím tlakem a maximálním provozním tlakem.

Nadbytečná kapacita nádrže však nepoškodí a cena nádrží, která se liší podle objemu nálitků, se zcela zanedbatelně liší. Proto je obvykle jednoduše odebírán nádrž rovnající se 10% celkového množství chladiva v systému.

Čerpadlo

Minimální tlak 2 metry, který je charakteristický pro modely s nízkým koncem čerpadel, postačuje k tomu, aby správně vypočítaný systém pracoval na libovolné délce obvodu. Výkon je zvolen tak, aby se celý objem chladicí kapaliny otočil asi třikrát za hodinu. Řekněme, že při plném objemu 500 litrů je použito čerpadlo o objemu 1,5 m3 / hod.

Závěr

Doufáme, že naše doporučení pomohou čtenáři při výběru vytápěcí techniky pro svůj domov.

Přiložené video mu nabídne další informace. Úspěchy!
