Síla bimetalických radiátorů: funkce vytápění a výpočet

Tento materiál je určen především těm, kteří se rozhodnou dělat vlastní topení ve vlastním krytu a potřebují vypočítat topení podle své kapacity pro konkrétní místnost s přihlédnutím k pokojové teplotě.

Takové výpočty se samozřejmě budou lišit pro různé klimatické zóny, stupeň izolace budovy a tloušťka oken s dvojitými okny v oknech, ale to vše je příliš obtížné a budeme se snažit vysvětlit jednoduchou formou, jak můžete nezávisle provádět takové výpočty.

V našich výpočtech bude kladen důraz na bimetalické radiátory, jako nejžádanější pro autonomní topné systémy a mimo jiné vám ukážeme video v tomto článku.

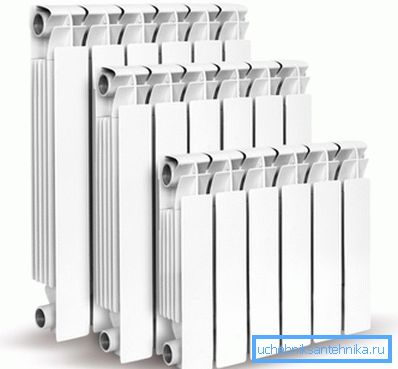

Výkon chladiče

Některé funkce topení

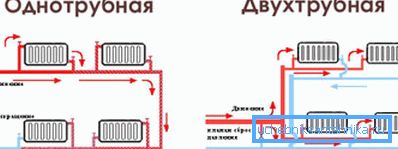

• Při instalaci samostatné instrukce pro topení můžete instalovat oba jednorázové a dvou trubkové okruhy, ale to změní schéma zapojení a to může ovlivnit výkon ohřívačů, takže zjistěte, co jsou obě tyto možnosti.
• Začněme jednorázovým systémem a tady vidíme, že chladicí kapalina se pohybuje přes hustou trubku, z níž proudí tenčí trubička, přes kterou vstupuje voda pod tlakem do ohřívače a vrací se. Cena takového zařízení je nižší, protože je třeba zahřát méně vody, ale je zde vážný problém - médium pro přenos tepla se stává chladnějším a chladnějším u každé baterie, proto se v takových případech doporučuje řídit s třemi nebo čtyřmi radiátory a nic víc, protože jsou řádek separace ztrácí svou moc.
• Dvoutrubkový systém je zcela jiný. - zde, samozřejmě, budete muset ohřívat mnohem více vody, ale to, když vstoupíte do radiátorů přes přívodní trubku, neztratí teplotu, protože chlazená chladicí kapalina je vypouštěna do zpětné trubky. Na těchto obvodech bude nejpřesnější výpočet výkonu různých typů radiátorů.

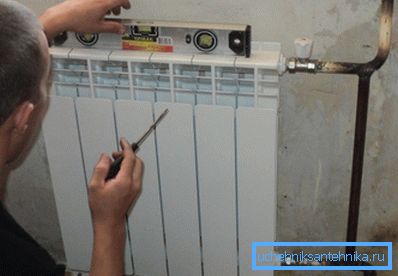

Poznámka: K tomu, aby místnost vytvořila nejkonkrétnější mikroklima, by nemělo docházet k úniku teplého vzduchu - to také pomůže vypočítat potřebný výkon ohřívače nejpřesněji. Otopná tělesa by měla být instalována pod oknem, jako na obrázku výše - horké proudění vzduchu se zvedne a vytvoří "záclonu" z proniknutí studeného vzduchu vystupujícího ze skla.

Kolik radiátorů je zapotřebí na pokoj

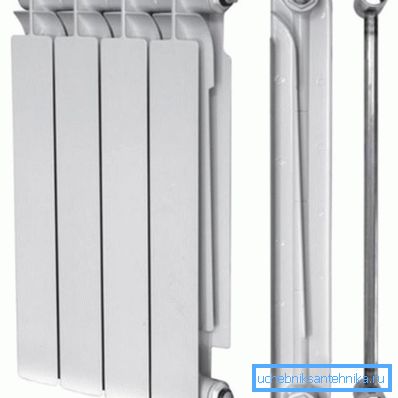

Tabulka výkonu bimetalických radiátorů v závislosti na značce

Poznámka: Mělo by být poznamenáno, že kov, ze kterého je chladič vyroben, má naprosto žádný význam při výpočtu výkonu topných zařízení pro konkrétní místnost. Faktem je, že výrobce v doprovodných dokumentech vždy uvede jmenovitý výkon jedné části nebo celého zařízení, pokud jde o panel.

Nyní se pokusíme vypočítat výkon topných zařízení v prostoru místnosti a použijeme například prostor s obvodem 4 556,5 m pomocí vzorce S * 100 / P, avšak zde bychom měli okamžitě říci, že tyto výpočty jsou platné, pokud výška stropu nepřesahuje 2,7 m.

Takže S (plocha) místnosti bude 4,5 * 6,5 = 29,25 m2 a pro výkon části 1 bimetalického chladiče (P) budeme mít GLOBAL STYLE 500 185 W a číslo 100 je počet wattů na m2 pro Moskvu a Moskvu.

Vzhledem k tomu, že místnost, kterou máme, je dostatečně velká a budeme potřebovat znát počet úseků (K), znamená to, že K počet sekcí = S * 100 / P = 29,25 * 100/185 = 15,81 nebo 16 sekcí je jeden velký nebo dva střední radiátor.

Nyní vypočteme požadovaný počet úseků stejného výrobce a stejnou kapacitu pro pokoj se stejnou plochou, ale se stropy, které jsou větší než 2,7 m, a pro účetní jednotku můžete mít výšku 3 m.

Proto musíme nejprve vypočítat hodnotu V - objemovou kapacitu místnosti, to je V = 4,5 * 6,5 * 3 = 88,5 m3. Pro stejnou Moskvu a Moskevskou oblast potřebuje jeden kubický metr k výrobě 41 W tepelné energie.

Celkový výkon potřebný pro danou místnost tedy bude Ptotal = V * 41 = 88,5 * 41 = 3628,5 wattů. Takže pokud je výkon jedné části bimetalového chladiče GLOBAL STYLE 500 185 W, pak 3628,5 / 185 = 19,6 nebo 20 sekcí - jsou to samozřejmě již dva radiátory, protože jeden bude příliš těžkopádný.

Tyto výpočty jsou však platné pouze tehdy, pokud je budova dostatečně izolována a v místnosti nejsou žádné průvany.

Závěr

Můžete zjistit, jaké jsou normy spotřeby tepla ve vaší oblasti na metr čtvereční a na krychlový metr, a pak je nahraďte ve výše uvedených vzorcích. Ale stejně, jak můžete využít standardů daných v tomto případě - jsou vhodné pro téměř všechny regiony Ruské federace.
