Seznamte se s elektrickými topnými kotli 220v

Můžete si koupit elektrický kotel pro vytápění nebo elektrický ohřev domu 220 V buď v místě bydliště nebo v internetových obchodech. Ale nejdůležitější je, abyste správně vypočítali výkon tak, aby stačilo vytápět váš domov.

Kromě toho budete muset vzít v úvahu další parametry, například:

• průřez elektroinstalace v budově ve vztahu k celkové spotřebě energie;
• nebo skutečnost, že stabilita napětí v síti.

Samozřejmě, existuje mnoho různých odstínů a nemůžeme s nimi bez instalace instalovat takové zařízení, proto se pokusíme seznámit s těmi nejdůležitějšími.

Elektrické kotle

Hlavní rozdíly

Poznámka: Všechny elektrické kotle pracující na 220V nebo 230V síti jsou rozděleny do dvou hlavních kategorií podle způsobu ohřevu kapaliny. Jeden z nich ohřívá trubkovým elektrickým ohřívačem nebo topným článkem a druhý elektrodami pomocí ionizační metody.

Vysvětlení fotografie:

1. TENY - jedna nahoře a dvě dole;
2. Tepelný výměník tepla;
3. Izolační vrstva;
4. Expanzní nádrž;
5. Bezpečnostní ventil OB;
6. Snímač tlaku;
7. Hydro skupina (chladicí kapalina pro přívod a zapojení);
8. Ventilátor pro výměník tepla: A - návrat ze systému, B - napájení systému

• Elektrické kotle, které pracují na topných prvcích, jsou zpravidla montovány na stěnu (namontované), mají spíše atraktivní vzhled a malou velikost, což jim umožňuje dokonale se vejít do interiéru místnosti. Spouštěcí termostatické ventily v automatickém režimu zajišťují požadovanou úroveň topné tekutiny, aby udržely stabilní mikroklima v místnosti. To usnadňuje několik senzorů, které monitorují nejen teplotu kapaliny, ale také stav vzduchu v místnosti.

• Plášť ohřívací trubky je obvykle vyroben z hliníku, oceli nebo titanu a uvnitř je spirála nichromu s kontaktními tyčemi a vše je do trubice přitlačováno křemenným pískem. Výkon jednotky závisí hlavně na výkonu samotných topných těles a jejich počtu, do domácností (do 4 kW) jsou napájeny ze sítě 220V (jednofázové), ale výkonnější již potřebují 380V (třífázové). Některé kotle obsahují pomocné cirkulační čerpadlo, které usnadňuje instalaci a spuštění topného okruhu.

• Úplně odlišné ohřívání chladicí kapaliny nastává u kotlů s elektrodovým typem, které jako TEN pracují na proměnné síti 220 V a 380 V (jednofázové a třífázové) a počet fází závisí na výkonu jednotky. Elektrodový typ zařízení se však liší nejen podle principu vytápění, ale také díky nižší spotřebě energie, i když cena těchto a dalších zařízení s podobnými výstupními daty je přibližně stejná.

• U takových kotlů jsou namontovány dvě polární elektrody, které se nacházejí přímo ve vytápěné tekutině a zde probíhá ionizační proces. V naší síti je frekvence proudu 50 Hz, proto se polarita změní tolikrát za sekundu a ionty budou měnit směr pohybu. Z takové frekvence se zahřívají, to znamená, že se ohřívá nosič tepla.
• Je možné si uvědomit bezpečnost takových zařízení - v případě úniku kapaliny systém zastaví jeho provoz, protože materiál pro obvod okruhu elektrod zmizí. Ukázalo se, že v topných prvcích okruh zavírá nichromovou spirálu a tady - samotnou chladicí kapalinu.

Pozor! Chci okamžitě rozptýlit obavy uživatelů, kteří nejsou obeznámeni se zákony o elektřině - proud prochází cestou nejkratšího odporu - v tomto případě - mezi elektrodami a nebezpečnou zónou jen mezi nimi. Tepelný nosič v systému není napájen, a proto je bezpečný, jak o tom říká návod k použití kotle.

Tenovy modely

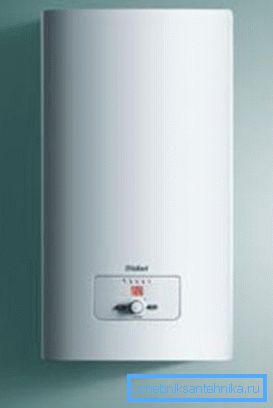

Na horní fotografii vidíte elektrický kotel WAILLANT eloBLOCK TEN. Taková modifikace zaujímá vedoucí pozici ve světových normách, a to nejen v technických charakteristikách, ale také v konstrukci, která umožňuje, aby topné zařízení dokonale sedělo v interiéru místnosti.

Výkon tohoto zařízení s různými modifikacemi může být od 6 do 28 kW, takže různé modely mohou být napájeny buď z _?220V nebo od _?380V - to vše závisí na spotřebovaném a vyrobeném výkonu jednotky.

WAILLANT eloBLOCK má maximální teplotu ohřevu vody 85 ° C s objemem expanzní nádrže o obsahu 7 litrů, minimálním pracovním tlakem 0,8 baru a maximálně 3 bary. Během provozu se doporučuje udržovat tlak v rozmezí 1-2 barů, avšak v případě potřeby je to samozřejmě indikátor. Rozměry výšky / šířky / hloubky zařízení jsou 740x410x330 mm s hmotností 34 kg.

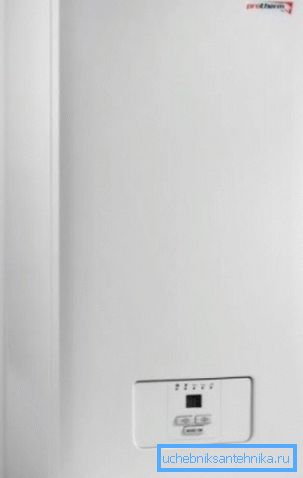

TENOV jeden-planimetrický kotel kloubového typu PROTHERM 12K představuje topnou jednotku, kde modely 6K a 9K pracují z proměnné sítě 220B. Model 12K, 18K, 21K, 24K je však již připojen ke třech fázím _?380V, ale současně mají modely 6K a 9K také možnost třífázového připojení.

Zařízení má 2 topné články se šesti úrovněmi výkonu, jmenovitý výkon je 6 kW s průměrnou účinností 99%. Maximální teplota vody je 85 ° C, maximální pracovní tlak čerpadla je 0,8 bar, minimální je 3 bar, doporučuje se 1-2 bar.

Modely elektrod

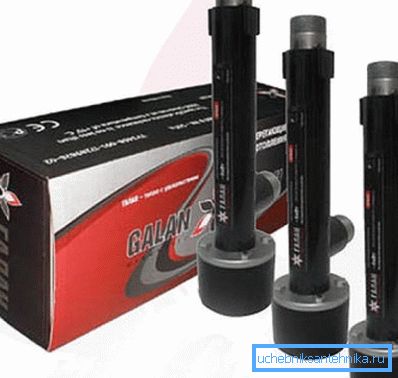

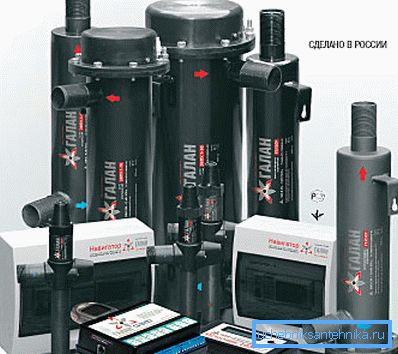

V Rusku nejčastěji v obchodech najdete výrobky domácího výrobce Galan a to je velmi dobré, protože tyto jednotky mohou ohřívat pokoj s jakoukoli oblastí a dokážou s tím vyrovnat v žádném případě horší než nákladné importované protějšky.

Taková zařízení si můžete samozřejmě snadno nainstalovat vlastními silami, pokud pochopíte topné okruhy. Iontové ohřívače průtokového typu jsou široce používány jak pro okruhy radiátorů, tak pro systémy podlahového vytápění - hlavní podmínkou je, že kotle je ve svislé poloze a je nad přívodním potrubím.

Tabulka poměru výkonu kotlů k velikosti místnosti

Poznámka: Tabulka uvádí změny výrobce Galan, ale v průběhu času se neustále zlepšují. Proto mohou být tyto parametry vnímány pouze jako obecné, ale nikoliv přesně charakterizující jeden nebo jiný typ kotle.

Závěr

Jak můžete vidět, instalace jakéhokoli elektrického kotle z hlediska složitosti bude mnohem jednodušší než instalace plynu, kapalného paliva a dokonce i jednotek na tuhá paliva, protože nebudete muset vyřešit problém vyčerpávajících produktů spalování - zde jednoduše neexistují! V tomto článku je videoklip, který vám pomůže lépe seznámit se s materiálem.
