Seznam hladkých trubek: co je třeba vzít v úvahu při montáži

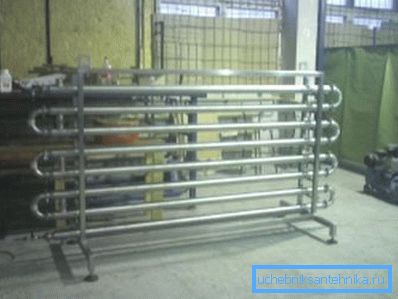

Při vytápění prostor s velkým objemem: sklady, dílny, hangáry, veřejné organizace, topné registry z hladkých trubek jsou nejúčinnější. Mají velkou délku. Proto nevytvářejí žádný místní, ale volumetrický zdroj tepla.

V obytných budovách jsou registru používány v toaletách a koupelnách, v nichž instalace radiátorů není pro rentabilitu vzhledem k jejich komplexnímu povrchu.

Vlastnosti přístroje

1. Zařízení se skládá z několika trubek, které jsou spojeny mosty a jsou umístěny proti stěně. (Viz také článek Jak zvýšit tepelný výkon topného potrubí: funkce.)

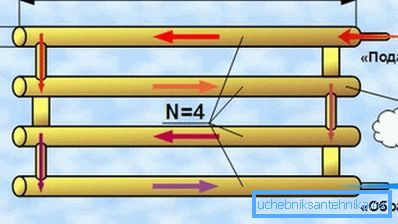

2. Tepelný nosič - pára, nemrznoucí kapalina, voda, olej, vstupuje do registru na jedné straně a je vybitý na straně druhé.

Dávejte pozor! Mezi prvky by měly být mezery rovnající se jejich průřezu + 50 mm. To eliminuje jejich vzájemné ozařování a zvyšuje se přenos tepla z registrů z hladkých trubek.

1. Průměr prvků může být od 25 mm do 400 mm.
2. Maximální přípustný tlak v zařízeních by měl činit 1 MPa.

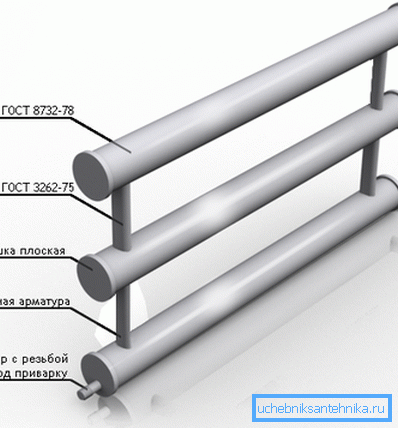

3. Nejběžnějším materiálem registrů jsou trubky s elektrovodem z uhlíkové, nerezové nebo nízkolegované oceli. K dispozici jsou také domácí zařízení vyrobená z litinových prvků.

Dávejte pozor! Hliníkové výrobky mají větší přenos tepla než ocel. Nicméně nejsou odolné. Kvalita chladicí kapaliny výrazně ovlivňuje jejich životnost.

1. Trysky zařízení jsou namontovány třemi způsoby: se závitem, přírubou a svařováním.

Klasifikace zařízení

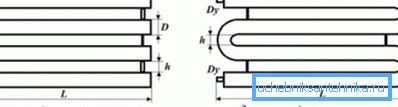

Přístroj může mít dvě konfigurace.

1. Segmentové analogy se skládají z 2/4 prvků, jejichž konce jsou uzavřeny zástrčkami, eliptické nebo ploché. Chladicí kapalina proudí potrubím na jednu stranu průřezu a opouští druhou. Tím je zajištěn maximální přenos tepla. Zařízení může být vybaveno vsuvkou a k němu je připojen vzduchový kohout.
2. V serpentinových (S-tvarech) zařízeních jsou prvky spojeny oblouky, jejichž průřez je průřezový. Tento formulář dává zařízení větší účinnost, protože oblast výměny tepla se zvyšuje. Ohřívač (lze jej použít pro hladkou tuhou PVC trubku) nemá oblasti se zúžením průměru, což snižuje hydraulický tlak.

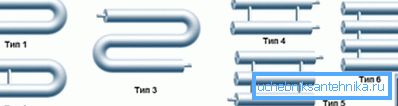

Podle návrhu existuje 5 typů zařízení:

• dvouřadé zařízení ve tvaru písmene P;
• třířadé zařízení ve tvaru písmene S;
• průřezový analog s propojkami dvou nebo více řad;
• dvouřadé zařízení ve tvaru U s propojkou;
• dvojitý analogový průřez s propojkou.

Hodnota registru

1. Vysoká úroveň přenosu tepla umožňuje efektivně vyhřívat velké plochy s relativně malými rozměry zařízení. (Viz také článek Připojení ke kanalizaci: funkce.)
2. Budování a instalace registru je poměrně jednoduché.. Výkres není pro ni potřebný. Chcete-li zařízení vyrobit vlastními silami, stačí mít svařovací stroj a bruska s řezacím kolem.
3. Zařízení může odolat vysokému tlaku (asi 1 MPa) a je odolný vůči skokům (hydraulické rázy).
4. Pokyny umožňují použití jako chladicího média v registrech: voda, olej, nemrznoucí směs, pára.
5. Díky své délce přístroj rovnoměrně zahřívá místnost..
6. Dostupné cenové registry, nepotřebují další instalační prvky.

Požadované výpočty

Ztráty hlavy po celé délce průtoku chladicí kapaliny v podstatě závisí na stupni drsnosti stěn potrubí. Jejich povrch se vždy liší od naprosto hladkého a má nepravidelnosti a výčnělky.

Na tomto základě je třeba při výpočtu registru poznamenat, že odborníci rozlišují mezi hydraulicky hladkými a hrubými trubkami.

Hrubé a hladké trubky

Velikost a tvar výstupků závisí na materiálu produktů (nejhladší je HDPE trubka) a na stupni zpracování. Důležité a provozní podmínky. Ve svém průběhu může materiál korodovat, pevné částice obsažené v chladicí kapalině atd. Se mohou usadit na stěnách trubek.

Stěny všech potrubí jsou pokryté mikrovlákny, které mají průměrnou výšku výčnělků drsnosti. Označuje se dopisem?

Na základě toho, jak rozměry drsných hřebenů korelují s tloušťkou laminárního filmu (je to označeno?). Trubky (s turbulentním pohybem) jsou rozděleny do 3 typů.

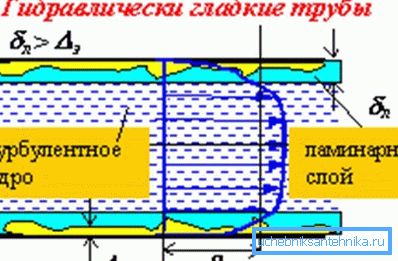

1. Hydraulicky hladké trubky jsou výrobky nejvyšší kvality.. Pokud je výška mikrovýstuhů menší než tloušťka vrstveného filmu, pak nerovnosti povrchu neovlivňují pohyb chladicí kapaliny. V důsledku toho ztráta tlaku nezávisí na drsnosti potrubí. Stěny výrobků v tomto případě patří hydraulicky hladké.
2. Pokud je výška výčnělků větší než tloušťka laminárního filmu, tlaková ztráta závisí na vnitřním reliéfu výrobků.. Takové trubky patří hydraulicky drsné.
3. Pokud je průměrná výška tuberkul, která se přibližně rovná hladině tloušťky laminárního filmu, stěny trubek patří do přechodové kategorie rezistence.

Tloušťka laminárního filmu se vypočte podle vzorce:

??30 • d / Rev?, Kde:

• d je vnitřní průměr trubky;
• Re je číslo Reynoldsova čísla (průměrná průtok chladicí kapaliny);
• ? - hodnota koeficientu hydraulického odporu.

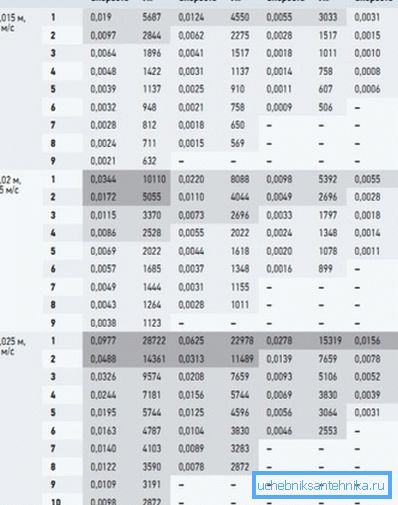

Chcete-li vypočítat registry hladkých trubek pro vytápění, můžete použít přibližné množství drsnosti drsnosti stěn. Hodnoty jsou uvedeny v tabulce.

Jedním z nejnižších indikátorů je hladká PVC trubka - 0,01 / 0,02 mm.

Výpočet výkonu

Přizpůsobení lze provést samostatně. Předtím je nutné vypočítat seznam hladkých trubek pomocí vzorce:

Q =? • dn • l • k • (tg? To) • (1?).

Písmena v něm znamenají:

• ?= 3,14;
• dν - vnější průměr trubek, v metrech;
• l je délka průřezu nebo průřezu v metrech;
• k - koeficient přenosu tepla (11,63 W / m2 • ° С);
• tg je teplota chladiva;
• teplota vzduchu v místnosti;
• ?z - koeficientu tepelné úspornosti izolačního materiálu, pokud má tento registr, číslo je 0,6 / 0,8, pokud není, koeficient je nulový.

Proveďte například následující zdrojová data:

• délka průřezu - 5 m;
• průměr trubek - 159 mm;
• teplota vody - 80 °;
• teplota v místnosti je 23 °.

Nahrazením čísel ve vzorci odvozujeme celkem 1655 wattů. Hodnota udává tepelný výkon horizontálního jednoradového zařízení. Pokud existuje několik částí, použijte pro každý z nich redukční faktor. Je to 0,9.

Závěr

Při vytváření rejstříku se ujistěte, že věnujte pozornost typu potrubí, pokud jde o hladkost. Tato hodnota ovlivní ztrátu průtoku chladiva a tím i účinnost zařízení.

Video v tomto článku vám pomůže pochopit jeho téma.
