Servo pro vytápění - základ "inteligentního" topného systému

V minulosti neexistovaly žádné přísné požadavky na topné systémy - stačilo, že místnost byla teplá. Kromě spolehlivosti musí moderní topný systém také zajistit možnost regulace teploty v širokém rozsahu. Servopohon je navržen tak, aby co nejvíce reagoval na vytápění, což umožňuje nastavit teplotu v místnosti na stupeň

Rozsah aplikace

Ve vytápěcím systému může být instalován na různých místech, například je-li třeba regulovat průtok chladicí kapaliny do ohřívače, je instalován na přívodní trubce. Ovšem servopohon ventilu topení umožňuje regulovat tok vzduchu do kotlové pece, to znamená, že bude nastaven výkon ohřívače (viz také článek Moderní vytápění Terem - vysoká kvalita za přijatelnou cenu).

Nastavení teploty v místnosti se často provádí dvěma způsoby:

• pomocí termostatů - Nejlepší volba v případě topných radiátorů. V tomto případě jsou regulátory umístěny před každou baterií a automaticky regulují tok chladiva do chladiče;
• pomocí servo - nejčastěji používaná pro nastavení teploty podlahového vytápění.

Dávejte pozor! Servopohony lze namontovat na hřeben vytápěcího potrubí namísto obvyklých tepelných hlav.

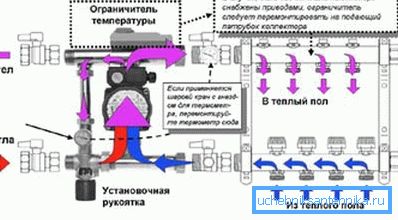

V případě teplých podlah je obzvláště důležité, aby chladicí kapalina nebyla vyšší než určitá teplota. Pokud například regulujete průtok chladicí kapaliny pomocí konvenčních regulátorů teploty, pak při spuštění systému může dojít k situaci, kdy horká voda proudí do potrubí. Výsledkem bude jednoduše nepříjemné chodit na podlahu na chvíli a je možné selhání části trubek.

Instalace servopohonu s třícestným ventilem do potrubí zabrání tomu. Obvykle to dělám, zejména proto, že cena takového zařízení je minimální.

Přečtěte si více o designu

Servomotory lze rozdělit na 2 skupiny zařízení - elektromechanické a elektrotermické. V prvním je použito mechanické zachycení pro nastavení některé části v pohybu. V elektrotermickém zařízení se místo toho používá vlastnost kapaliny (plyn, pevná látka) pro změnu objemu při zahřátí a používá se v topných systémech.

Při výběru konkrétního modelu potřebujete znát použitý zápis, mohou existovat například následující možnosti:

• normálně otevřeno / zavřené;

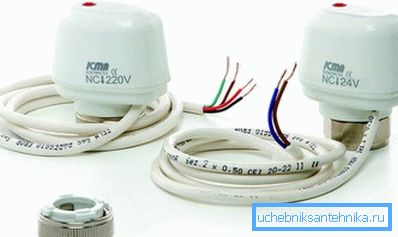

• napětí 230 nebo 24 V.

S napětím je všechno jasné - 230 V znamená napájení zařízení ze sítě a 24 V - z baterií. Ovládání otevření / zavření se však přímo týkalo režimu provozu a rozsahu zařízení.

• normálně uzavřený typ při uzavírání okruhu, voda proudí potrubím, to je typ používaný při ohřevu;
• normálně otevřené - naopak, když se okruh zavře, blokuje pohyb látky přes potrubí, takové zařízení se používá hlavně v klimatizačních zařízeních, chladicích zařízeních.

Zařízení a princip činnosti

Hlavní prvek tohoto zařízení lze nazvat uzavřenou komorou s vlnitou stěnou. Uvnitř této komory může být plyn, kapalina nebo pevná látka - při zahřátí změní rozměry vlnovce (hermetická komora) a reguluje proud látky přes potrubí.

Během provozu termostat umístěný kdekoli v místnosti signalizuje servopohonu, že teplota překračuje optimální hodnotu. Obvod se uzavře a proud začne proudit.

Když k tomu dojde, měch se ohřívá a prodlužuje. Při prodlužování vlnovce se začne tlačit na dřík ventilu, čímž se redukuje průchozí otvor v potrubí.

Konstrukce je pružinová, takže po opětovném otevření okruhu a ochlazení vlnovce se pružina vrátí posunovač do původní polohy a vrtání se zvětší.

Funkce instalace

Při samotné instalaci instrukce servo bude vypadat takto:

• Nejprve je v místnosti instalován termostat - zaznamená změnu teploty vzduchu;
• pak je instalován dvou- nebo třícestný ventil (charakteristiky každého typu ventilu jsou popsány níže);

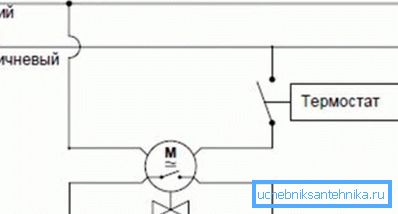

• Servopohon se instaluje přímo na ventil a je připojen k termostatu. Zařízení je napájeno.

Dávejte pozor! U čtyřjádrových servopohonů je k dispozici jeden kontakt pro možné připojení dalších zařízení.

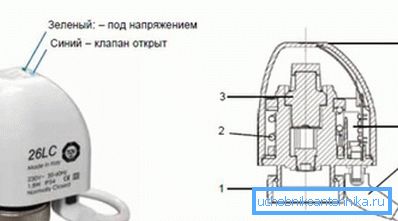

Pokud se veškerá práce na připojení provádí správně, rozsvítí se LED na hlavici servoměniče, podle jeho barvy můžete posoudit polohu:

• modrá barva znamená, že zařízení je v současné době vypnuto, tj. je v otevřeném stavu;
• zelené světlo znamená, že je zařízení napájeno, to znamená, že servo je zavřené.

Použití dvou- a třícestných ventilů

Pohon lze použít se dvěma, třemi a čtyřmi ventily. V topných systémech se nejčastěji používají první dva typy ventilů.

Obousměrné servopohony jsou obvykle instalovány před radiátory. Takové zařízení má pouze vstup a výstup a změna v otvoru umožňuje regulovat průchod chladiva ventilem. Montáž regulačního zařízení se provádí ručně.

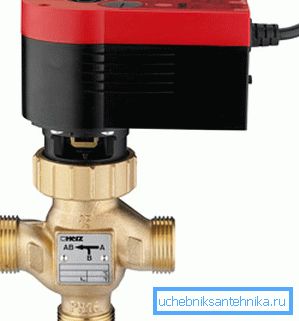

Trojcestné nabízejí mnohem více funkcí. Instalace servopohonu umožňuje nejen regulovat proud chladicí kapaliny, ale také v případě potřeby oddělit topné okruhy od sebe navzájem.

Dávejte pozor! Oddělení topných okruhů je prostě nezbytné při použití běžného chladiče a nízkoteplotního vytápění (podlahové vytápění).

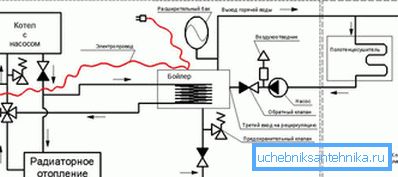

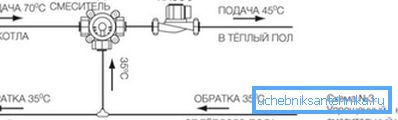

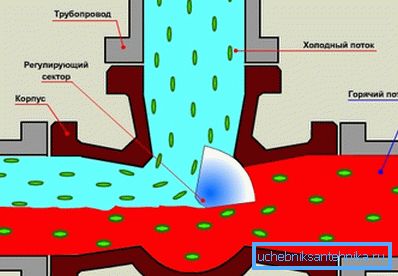

Při termoregulaci může pohon na třícestném ventilu například uspořádat směšování přívodního potrubí z vratného potrubí. To dává 100% záruku, že do ohřívače se nedostane příliš teplá tekutina pro přenos tepla.

Shrnutí

Použití servopohonů umožňuje vysokou flexibilitu při úpravě topného systému. Současně jsou náklady na takové zařízení nízké a snadná instalace pouze zvyšuje jeho popularitu. Takovýto systém vytápění umožní dostatečně a rychle reagovat na nejmenší změnu teploty v domě (viz také článek Instalace vytápění: Tipy pro výběr součástí autonomního systému).

Video ukazuje příklad instalace servo na topném kolektoru.
