Sekční radiátory: zařízení integrálního a průřezového

17-08-2018
Vytápění

Kromě toho, že pro výrobu baterií se používají různé kovy, konstrukce samotného radiátoru se může lišit. Zejména je možné splnit jak modulární (sekční) radiátory, tak pevné. Každý typ má řadu výhod a pro informovanou volbu je lepší podrobněji zvážit, v jaké situaci jsou vhodné bimetalové radiátory pro sekční ohřev a kdy se budou hodit kompletní modely.

Sekční radiátor

Jednodílný a průřezový radiátor zařízení

Zařízení topné baterie závisí na použitém materiálu:

  • Klasické litinové radiátory předpokládají přítomnost 1 nebo 2 kanálů pro cirkulaci chladicí kapaliny. Vyrábějí se zpravidla sekční, oddělené sekce jsou navzájem propojeny bradavkou s levým a pravým závitem na různých stranách;
Litinové baterie jsou také vyráběny v průřezu

Dávejte pozor! Když otočíte vsuvku, přilehlé úseky jsou pevně přitahovány, ale to nestačí k zajištění těsnosti spoje. Proto se těsnící těsnění nutně používají.

  • Hliníkové modely se liší tím, že i každá část může být složena z několika prvků. Samozřejmě, že více kloubů nemá prospěch z trvanlivosti;
  • Ocelové průtočné radiátory se vyznačují vysokou pevností a schopností odolávat vysokému tlaku v topném systému. Také pracovní teplota chladicí kapaliny může být zvýšena na teplotu vyšší než 100 ° C. Pokud jde o typy konstrukcí, může to být průřezové, panelové a trubkové (registrované), ocel umožňuje výrobcům používat téměř druh konstrukce;
  • V poslední době se staly populární bimetalové radiátory, v nichž chladicí médium cirkuluje prostřednictvím ocelových trubek, ale že jsou vyrobeny z hliníkových trubek. Může se také objevit kombinace mědi + hliníku.
Fotografie ukazují, že hliníková žebra jsou umístěna na horní straně ocelových trubek.

Použití hliníkových žeber snižuje váhu a zajišťuje rychlé zahřívání chladiče. V moderních modelech je design žeber optimalizován tak, aby se vzduch pohyboval ve směru shora dolů. To znamená, že ve spodní části se odebírá chladný vzduch a v horní části je již ohříván.

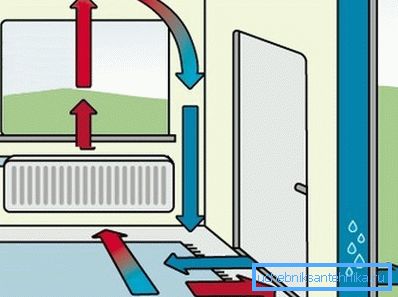

Vzor pohybu vzduchu

Z konstrukčních prvků je možné poznamenat, že mezi hliníkovými plechy existují další výztuhy. Výrobci jej zapisují do důstojnosti svých radiátorů, ale ve skutečnosti z této inovace není žádný konkrétní přínos a cena se mírně zvyšuje. Přesto většina baterií jednoduše visí na zdi a při provozu nepůsobí významné mechanické namáhání, takže vysoká tuhost jednoduše není nutná.

Funkce ovládání a výběr radiátoru

Rozdíly v konstrukci ovlivňují nejen vzhled chladiče. Jeho tepelná kapacita a spolehlivost provozu závisí na tom (více kloubů, tím více slabých míst, které mohou v budoucnu způsobit netěsnosti).

Srovnání monolitických a pevných radiátorů

V současné době se často používají sekční topné baterie. To lze vysvětlit skutečností, že kvůli změně počtu sekcí je jednoduše vhodnější pro výrobce, aby regulovali tepelnou energii celého zařízení.

Práce je zpravidla strukturována takto:

  • standardní sekce jsou vydávány (tepelná energie jednoho dosahuje 170-200 W);

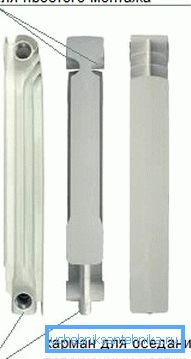

Vzhled jedné části
  • potom je baterie sestavena ze sekcí v továrně. Zohledňuje již rozměry místnosti.

Dávejte pozor! V zásadě můžete také odstranit nepotřebné oddíly vlastním rukama, nebo naopak přidat chybějící části. Neexistuje však žádná záruka, že při sestavování baterie bude možné opět dosáhnout tovární těsnosti spojů mezi jednotlivými částmi, takže je lepší nechat se o ni riskovat.

Existuje několik významných nedostatků v konstrukci prefabrikovaných konstrukcí:

  • klouby - potenciální zdroje problémů v budoucnu;
  • Taková baterie je určena pro standardní tlak v topném systému, tj. Použití chladiva s pracovní teplotou vyšší než 100 ° C.

Tam jsou na prodej a pevné modely radiátorů. Veškerý rozdíl spočívá v tom, že baterie je okamžitě vyrobena v plné velikosti. To znamená, že ocelové trubky působí jako rám (chladicí kapalina je kolem něho) a hliníková žebra jsou instalována na to ve výrobním závodě.

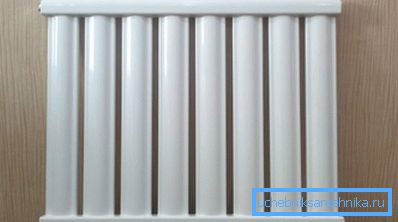

Jednokomorový topný radiátor

V tomto návrhu je nevýhodou skutečnost, že není možné zvýšit tepelnou kapacitu zařízení přidáním dalších sekcí. Ale ve výhodách by měla být zaznamenána možnost zvýšit tlak v topném systému a teplota chladicí kapaliny na 120-150 stupňů. Takové radiátory jsou ideální pro autonomní vytápění.

Co hledat při výběru

Pokyny pro výběr jsou obvykle redukovány na jednoduchý výpočet minimálního požadovaného tepelného výkonu zařízení na základě plochy místnosti. Můžete použít zjednodušenou metodu a pokračovat ve skutečnosti, že na 10m2 potřebujete nejméně 1 kW tepelné kapacity baterie (tato hodnota by měla být uvedena v dokumentaci k ohřívači).

Dávejte pozor! Uvedená závislost platí pouze pro stropy o výšce 2,7 m, ale pokud jsou stropy vysoké, pak by se získaný výsledek měl zvýšit o cca 15%. Také při určování požadovaného tepelného výkonu je třeba vzít v úvahu počet oken a dveří v místnosti, typ izolace, umístění atd.

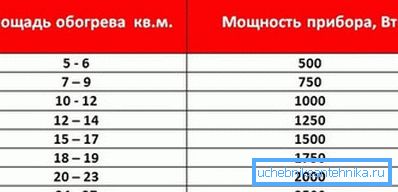

Doporučené doporučení pro napájení z baterie podle záběrů

Kromě přenosu tepla je třeba věnovat pozornost všem druhům užitečných věcí, jako jsou podlahové držáky nebo držák na ručníky.

Umožní vám použít baterii k vyřešení menších problémů v domácnosti:

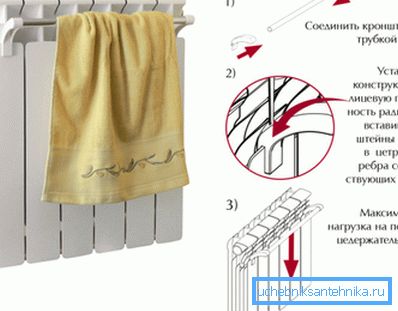

  • držák ručníku pro sekční radiátory je užitečné zařízení, které umožňuje vysušit ručníky, trička a další drobné předměty kolem baterie. Externě vypadá jako kovová trubka (nerezová ocel), která je vložena do plastových držáků. Držáky se vyrábějí ve formě spon, které jsou jednoduše nasazeny na hliníkovou desku, instalují takový přídavný článek k baterii, musí mít nejméně 6 sekcí;
Jednoduchý držák na ručník

Dávejte pozor! Pokud se pokoušíte vysušit prádlo na samotném radiátoru, existuje velké riziko, že ho prostě spálíte, že se ploutve zahřejí na vysokou teplotu a na tkanině mohou zůstat hnědé pruhy. Držák na ručníky neumožňuje kontakt s látkou a kovovým chladičem.

  • Podlahová konzola je dobrá, protože umožňuje udržet stěnu bezpečnou a zdravou. Obzvláště důležité jsou takové upevňovací systémy v prostorách s velkými okny, kde není možné umístit baterii pod prahem.

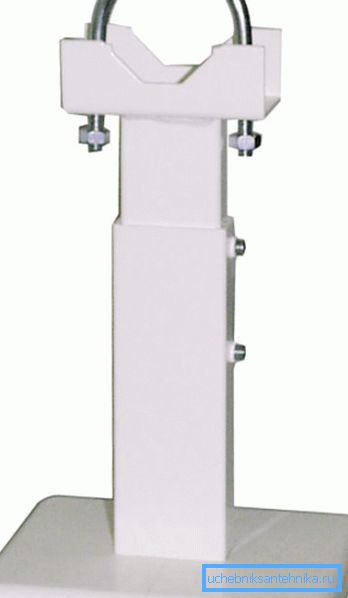

Jedna z možností pro podlahovou konzolu

Každá podlahová konzola pro sekční radiátory má stejný design - plastovou nebo kovovou nohu s nastavitelnou výškou, na horní části je vybrání pro pohodlné umístění radiátoru a kovovou sponou.

Rozdíly mohou spočívat v typu zámku - lze použít zakřivenou ocelovou tyč se závitem na koncích nebo řetěz sestávající z jednotlivých pohyblivých částí. Při výběru držáku je třeba vzít v úvahu délku baterie, je-li poměrně masivní a přesahuje 10 úseků, pak kromě bočních konzol také musíte přidat 1 uprostřed chladiče. Pokud se tak nestane, baterie se propadne a je možné proudit skrz spoje ve spodní části.

Podlahová konzola

Na konci

Sekundární baterie se v našem životě tak pevně usadily, že mnoho lidí ani nepochybuje o existenci integrálních. Mezitím mohou být v jednotlivých situacích výhodné všechny radiátory, protože mohou odolat většímu tlaku v systému a teplota chladicí kapaliny může být zvýšena o 40-50% oproti běžnému systému vytápění.

Navrhované informace vám umožní vybrat. Video v tomto článku zobrazuje zařízení podlahových konzol pro radiátory.
