Sekce chladiče: hlavní typy konstrukcí a jejich

13-02-2018
Vytápění

Kdokoliv souhlasí, že pohodlí bydlení v domě závisí především na udržení optimální teploty v místnostech, zejména v chladné sezóně. Proto vám dnes řekneme, jak vybrat správné radiátory - kolik sekcí na čtvereční metr potřebujete, a zvážit, jak nezávisle provést všechny potřebné výpočty, aby bylo dosaženo co nejpřesnějších a nejrealističtějších výsledků.

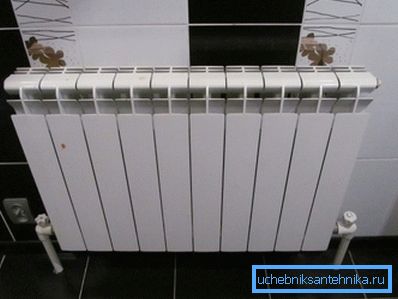

Na fotografii: radiátor pro 10 sekcí je velmi běžná volba pro středně velké místnosti s normální izolací.

Hlavní typy konstrukcí a jejich charakteristiky

Chcete-li získat odpověď na otázku, kolik sekcí chladiče potřebujete na 1 m2, nejdříve musíte vědět, jaký typ baterií bude používán v interiéru, protože se vlastnosti výrobků značně liší. To je důvod, proč vám řekneme vlastnosti nejoblíbenějších možností, přičemž byly použity průřezové konstrukce se středovou vzdáleností 500 mm:

Litina Tyto struktury jsou všem dobře známy, používají se již více než jedno století a jsou stále velmi běžné a jsou v poptávce díky trvanlivosti, odolnosti vůči nízké kvalitě chladicí kapaliny a odolnosti proti korozi a cena této možnosti je nízká. Pokud jde o efektivitu, jedna sekce udává asi 100 wattů, vyšší hodnoty jsou v dokumentaci uvedeny, ale skutečné hodnoty jsou nižší
Ocel Tato skupina produktů je charakterizována nízkou cenou, dobrým odváděním tepla a nízkou hmotností. Z mín musí být přidělena nestabilita hydraulických šoků (proto se nejlépe používá v jednotlivých vytápěcích systémech) a zvýšenou koroze v systému, pokud není chladiva. Pokud jde o přenos tepla, mění se v rozmezí od 120 do 140 wattů v závislosti na konfiguraci produktu
Hliník Velmi oblíbené řešení dnes, které má řadu nepochybných výhod: nízká hmotnost, což zjednodušuje proces instalace rukama, vysoký přenos tepla (jedna část dává asi 200 W) a nízké náklady. Mezi nedostatky je možné poznamenat nízkou odolnost proti hydraulickým nárazům a nárokům na kvalitu nosiče tepla, protože různé nečistoty způsobují v systému korozi.
Bimetalické Za prvé budeme říkat, co je to bimetal, to je struktura představující hliníkové profily, uvnitř kterých je ocelové jádro. Díky tomuto zařízení se spolehlivost výrobků mnohonásobně zvyšuje a přenos tepla je velmi vysoký, takže jedna část v průměru dává od 150 do 180 wattů. Největší nevýhodou jsou vysoké náklady na výrobky.

Dávejte pozor! Abyste maximalizovali emise tepla vašich radiátorů, je nutné vyprázdnit systém alespoň jednou za rok. Faktem je, že i 1 milimetr ložisek uvnitř radiátorů snižuje jejich účinnost o 15%, což nejenom zhoršuje kvalitu vytápění, ale také způsobuje zvýšené náklady na nosiče energie.

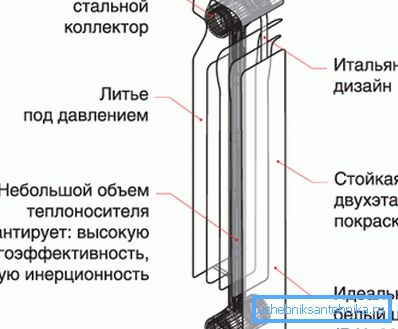

Vysoce kvalitní bimetalový radiátor vám poskytne ne méně než liatinový analog, což je důvod, proč je důležité vybrat si nejsilnější výrobky a nešetřit na ně.

Základní možnosti vypořádání

Nyní zjistíme, jak vybrat konkrétní část topného tělesa pro konkrétní místnost, existuje mnoho technik, budeme zvažovat pouze ty, které jsou nejsnadněji realizovatelné a dávají poměrně přesný výsledek.

Zjednodušená metoda

Používáte-li tuto možnost, musíte se řídit následujícím principem: pro prostory ve středním Rusku, umístěné ve výškové budově, která má jednu vnější stěnu a jedno okno, požadovaný tepelný výkon je 100 W na m2. Výška stropů by neměla překročit 2,8 metru.

Jednoduchý vzorec vám umožní snadno vypočítat

Zvažte konkrétní příklad, stačí vědět, kolik m2 v místnosti:

  • Předpokládejme, že máme pokoj o rozloze 15 metrů čtverečních s jedním oknem a jednou vnější stěnou, výška stropů je 2,5 metru;
  • Pro vytápění budou použity litinové radiátory s centrální vzdáleností 50 mm;
  • Je to všechno velmi jednoduché: počet sekcí chladiče na 1 m2 je 1, tj. 15 sekcí je potřeba na 15 metrů. Samozřejmě, pokud máte v systému chladicí kapalinu rovnající se 90 stupňům, pak bude teplo baterie asi 150 wattů a budete mít 10 okrajů, avšak v praxi tam téměř neexistují takové případy, v průměru kapalina ohřívá až 70 stupňů;

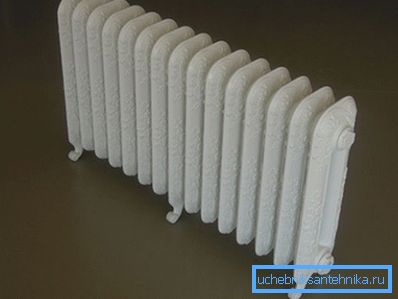

Litinový radiátor na 15 sekcích umožní nebýt i těch nejtěžších mrazů.
  • Pokud máte rohovou místnost nebo výšku stropu 3 metry nebo vyšší, pak musí být výsledek vynásoben 1,2-1,3, v závislosti na kvalitě izolace stěn a typu použitých okenních bloků.

Dávejte pozor! Kromě všech výše uvedených faktorů je záležitostí typu instalace radiátorů a typu jejich připojení také důležité, zvážit tyto nuance a v případě potřeby pozměnit konečný výsledek.

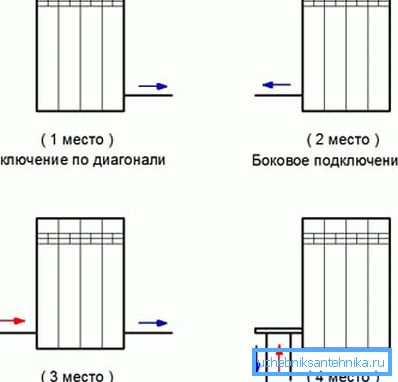

Takto jsou možnosti spojování uspořádány podle pořadí jejich předností, jestliže první dva poskytují vynikající efektivitu, ve třetím se zhroutí zhruba 10% energie a ve čtvrté 15-20% je zcela ztraceno

Použití online kalkulaček

Pokyny pro provádění tohoto způsobu výpočtu jsou také velmi jednoduché, nejdůležitější je najít kvalitní zdroj s dobrým programem, který bere v úvahu maximální počet dalších faktorů. To je jediný způsob, jak zajistit přesné určení, kolik čtverečních metrů bude stačit pro jednu nebo jinou variantu radiátorů.

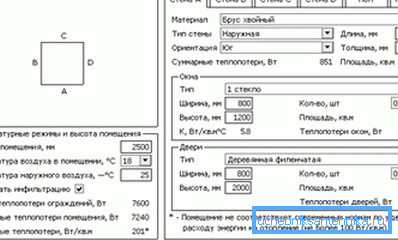

Pro soukromé domy existují samostatné verze programů.

Pokud jde o výpočty, jsou jednoduché:

  • Do polí programu zadejte všechny požadované údaje., čím jsou spolehlivější a přesnější, tím lépe, protože ovlivňují správnost výpočtů;
  • Pokud v kalkulačce neexistují žádná kritéria, jednoduše vynásobte výsledek určitým indexem (například umístění radiátorů není vždy bráno v úvahu, ale při stanovení počtu sekcí radiátorů nelze tento faktor přehlédnout).
Jak můžete vidět, hodně závisí na možnosti instalace.

Výpočet založený na objemu

Velmi populární možnost vzhledem k tomu, že umožňuje velmi přesně vypočítat počet úseků, někteří tvrdí, že výsledná hodnota je nadhodnocena, ale je lepší umístit radiátor na 12 úseků místo požadovaných 10 a udržet požadovanou teplotu pomocí regulátoru než nastavit chladič na 8 úsecích a více mrazu použijte další ohřívače.

Pokud jde o tuto techniku, je to jednoduché: je nutné měřit skutečnou délku, šířku a výšku místnosti a vynásobit hodnoty mezi sebou, výsledkem bude objem v kubických metrech. Tato hodnota je vynásobena číslem 41 - to je přesně to, kolik wattů je třeba na kubický metr vzduchu, s dobrou izolací a použitím energeticky úsporných oken s dvojitým zasklením, stačí 34 wattů na metr krychlový.

Při výpočtu zvážit velikost průřezu vytápění chladiče, někdy je nutno umístit radiátory nižší, než bylo plánováno vzhledem k charakteristice místnosti.

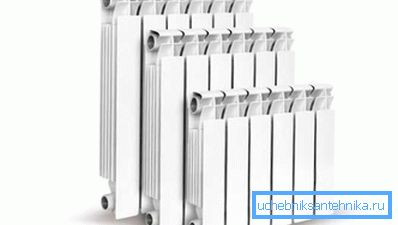

Čím vyšší jsou použité části, tím vyšší je přenos tepla.

Někteří vývojáři se ptají, co dělat, pokud byl výpočet proveden nesprávně a je vyžadována instalace dalších sekcí radiátorů? Mohou existovat dvě řešení - buď přidat prvky do již nainstalované struktury (její šířka by neměla překročit 16 žeber), nebo dát samostatnou baterii, to vše závisí na tom, která volba je jednodušší implementovat a je vhodnější pro konkrétní místnost.

Závěr

Vypočtěte potřebný počet sekcí radiátoru všemi vývojáři, hlavním úkolem není neztratit z dohledu důležité nuance a používat pouze kvalitní výrobky. Video v tomto článku vám pomůže vyřešit některé problémy důkladněji, pomůže vám to ještě lépe.
