Jedním z nejdůležitějších aspektů v procesu vytápění je instalační proces, který přímo ovlivňuje výkon zařízení. Ale mnoho majitelů bytů a venkovských domů ne vždy správně provádí tento proces, který vede k neustálé opravě. V tomto článku budeme zvažovat pouze správné připojení radiátoru k topným systémům.

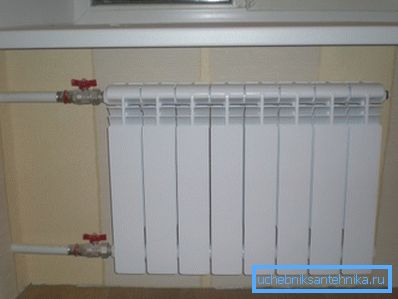

Správné a spolehlivé připojení - klíč k dlouhodobému provozu topného systému

Možnosti připojení nástroje

Možná, že stojí za to začít s cestami kladení topení potrubí, což je důvod, proč připojení vzorku radiátoru přímo závisí na vytápění.

Existují dva způsoby kladení potrubí pro vytápění:

  • Monotube - přičemž chladicí kapalina je přiváděna trubkou k radiátorům ohřevu, která je postupně za sebou fixována a po vyprání se vrací do zdroje ohřevu. Zpravidla je na 20-30% délky trasy již značně ochlazená chladicí kapalina.
  • Dvojitá trubice - sestávající ze dvou nezávislých potrubí: napájecí a vratné a v tomto případě chladicí kapalina zahrnuje paralelní spojení topných prvků.

Moderní konstrukce baterií jsou většinou vybaveny čtyřmi možnými místy instalace potrubí (dvě horní a dvě dolní). Proto je možné připojit radiátory k různým systémům několika způsoby.

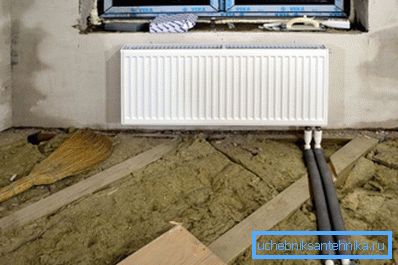

Velmi výhodné, pokud žijete ve svém domově, když navrhujete skrytí trubek pod podlahovou krytinu - získáte malou část systému

Jednosměrné připojení

Nejčastějším způsobem instalace topného systému je v případě bytových domů volba jednostranná.

Tento schéma připojení topného tělesa zajišťuje připojení potrubí na jedné straně zařízení:

  • Napájecí potrubí je obvykle připojeno k trysce v horní části.
  • Zpětná vazba je upevněna ve spodní poloze.

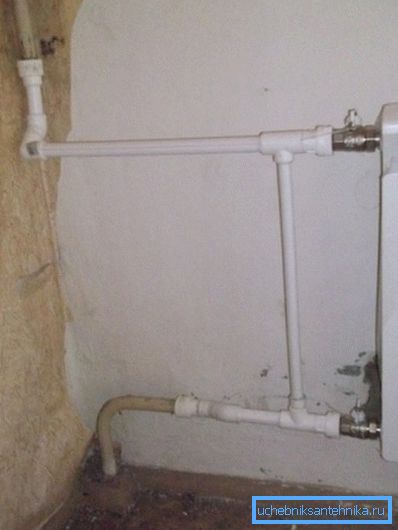

Na obrázku je znázorněna verze s jednostranným uspořádáním trubek.

Dávejte pozor! Při jednostranném připojení chladiče při změně míst napájecího a vratného obvodu je možná ztráta přenosu tepla systému až na 7%.

Jednostranné uspořádání potrubí akumulátoru nutně zahrnuje propojku, která spojuje "průtok" a "zpětný průtok" před zařízení. Demontáž tohoto jumperu s vlastními rukama je mimořádně nežádoucí, protože může narušit provoz celého systému ústředního vytápění.

Koeficient přenosu tepla může také snížit neoprávněný nárůst úseků zařízení, což je více než 12-15 kusů kvůli oslabení vytápění vzdálené oblasti.

Diagonální připojení

U výrobků s počtem kusů přesahujících 15 kusů bude schéma diagonálního připojení ocelových radiátorů nejoptimálnější.

Podle této schématu:

  • Napájecí potrubí je na jedné straně namontováno na zařízení nahoře.
  • Přesměrování na nejnižším místě, na druhou stranu.

Chladicí kapalina je distribuována shora dolů a diagonálně a zajišťuje rovnoměrné zahřívání všech částí chladiče. Porušení principu napájecího a zpětného připojení může mít za následek snížení tepelné energie z topných produktů o 40-50%.

Úhlopříčná spojka se nemusí zdát nejatraktivnějším, ale pro mnoho domácností je toto řešení nejoptimálnější.

Pozor! Pro maximální efektivitu se u dvojitých topných systémů používá diagonální připojení.

Pokud byly výpočty nesprávné, je vysoká pravděpodobnost, že v blízkosti konce pohybu paliva ztratí polovinu svého tepla.

Spodní připojení

Přijatelnou schémou pro připojení radiátorů v soukromém domě je spodní uspořádání potrubí. Proces spočívá v připojení potrubí z různých stran zařízení v nejnižších bodech. Možná ztráta výkonu baterie v takovém schématu zapojení 12-14% lze nastavit instalací vzduchových ventilů, kterými se ze systému odstraňuje vzduch.

To také pomůže zvýšit účinnost vytápění pomocí spodních radiátorů - instalace topení cirkulačního čerpadla.

Tip! Doporučuje se instalovat uzavírací ventily na místech, kde jsou zařízení připojena k potrubí. To umožní provádět opravy nebo demontovat a vyměnit neúspěšnou baterii bez vypnutí celého topného systému.

Tóny instalace a připojení radiátorů

Bez ohledu na to, jaký byl schéma upevnění vybráno potrubí s bateriemi, existuje řada pravidel pro instalaci zařízení, tím, že dodržujete, můžete vytvořit efektivní topný systém.

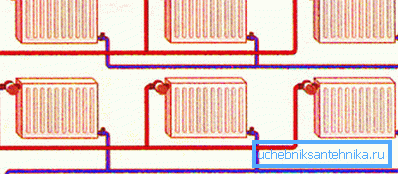

Na obrázku je znázorněn dvoutrubkový topný systém

Návod k instalaci radiátorů doporučuje následující:

  • Baterie by měly být instalovány přímo pod okenními otvory nebo v blízkosti dveřních otvorů (v soukromých domech) - protože tyto části jsou hlavními zdroji tepelných ztrát.
  • Při instalaci baterie je nutné dodržet normativní vzdálenosti od přístroje k příslušným konstrukcím:
  • Ve výšce asi 100-120 mm od podlahy.
  • Vzdálenost od stěny je 20-50 mm.
  • Pod oknem 100 mm.
  • Okenní parapet by neměl přesahovat přes baterii, jinak by mohlo dojít ke ztrátě příkonu přístroje až o 4 až 5%.
  • Pokud je ohřívač umístěn ve výklenku na stěně, dodatečná ztráta účinnosti přenosu tepla bude asi 7%.
  • Při pokusu o zdobení zařízení dochází k maximální ztrátě výkonu:
    • Asi 10% s částečným stíněním.
    • Až 20% při úplném zavření obrazovky.
    • Doporučujeme vám, abyste poslouchali doporučení odborníků, protože náklady na dohled nad instalací a připojením - snižují efektivitu a náklady na vytápění vašeho domu.

      Závěr

      Doufáme, že výše uvedené informace vám pomohou správně a bez problémů pochopit a nainstalovat zařízení vytápěcího systému. Koneckonců, pokud se vše dělá správně, nemůžete mnoho let utrácet peníze a nemyslet na nadcházející opravy, náklady a čas, který je lepší věnovat rodině a odpočinku.

      V prezentovaném videu v tomto článku najdete další informace k tomuto tématu.
