Při stavbě nebo opravě máte různé způsoby, jak připojit topné radiátory v soukromém domě, ale přesto existují pouze dvě možnosti pro obecné uspořádání okruhu, i když zde existuje také mnoho nuancí. Tyto možnosti jsou rozděleny do uspořádání jednočinného nebo dvourúrového systému, i když zajišťuje přenos kontury na vyhřívaný podlahový systém, vytápění kolektorů a podobně.

Abychom to pochopili, měli byste zůstat u nás a pokračovat ve čtení dále, kde mimo jiné ukážeme video v tomto článku.

Připojení radiátoru s obtokem

Typy obrysů

Stručně o kotlích

Poznámka: Pro každý typ vytápění potřebujete zdroj a v tomto případě může být konkrétní kotel. Výběr této jednotky závisí především na dostupnosti energie ve vaší domácnosti - elektřině, plynu, naftě nebo tuhém palivu.

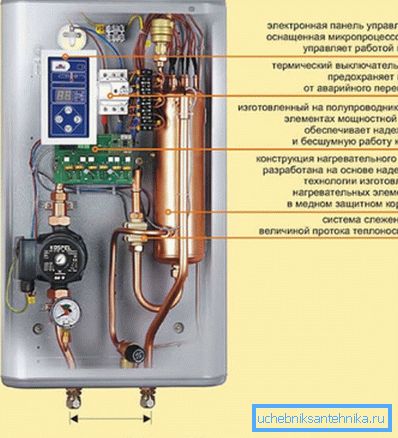

Elektrický kotel KOSPEL EXO - zařízení
  • Elektrické kotle jsou rozděleny na dva typy - TEN a elektrodu, a to závisí na způsobu ohřevu chladicí kapaliny v nich, to znamená, že voda v nich může být ohřívána buď pomocí topných prvků nebo pomocí elektrod. V současné době nemáme zájem o plné vlastnosti jednotek, ale současně lze říci, že cena elektrody je mnohem nižší, ale není zde možnost připojení teplé vody. Celkově jsou elektrické kotle poměrně hospodárné a mohou pracovat na síti? 220V nebo? 380V, v závislosti na velikosti vytápěné místnosti (požadovaná spotřeba energie).

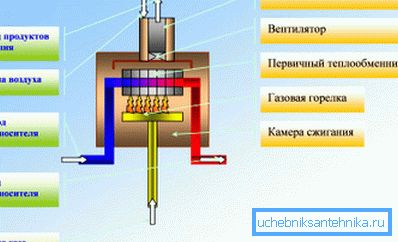

Konvekční plynový kotlový vytápěcí systém
  • Nejběžnější jsou plynové kotle., ale také jsou dva typy - konvekční (tradiční) a kondenzační (nízkoteplotní) - jejich výběr závisí na topném okruhu instalovaném v domě. Kondenzační kotle jsou velmi drahé, ale velmi hospodárné - jejich účinnost někdy přesahuje 120%, ale jejich použití je nejvhodnější pro nízkoteplotní okruhy, tj. Systémy podlahového vytápění. V případech s radiátory nebo smíšených (radiátory - vyhřívaná podlaha) zpravidla používejte tradiční jednotky.
  • Méně časté naftové kotle - jsou jedno-, dvou- a třístupňové a používají se nejčastěji v různých zemědělských podnicích s omezeným přístupem k zdrojům energie, jako je elektřina, plyn a tuhá paliva. Kotle na tuhá paliva jsou však docela populární, zvláště od té doby, co se na trh dostalo mnoho modelů plynových generátorů pracujících na principu pyrolýzy.

Poznámka: K dispozici jsou také univerzální kotle, které současně kombinují několik druhů paliva. Například plyn - elektřina, plyn - nafta, solární plyn - tuhá paliva a další kombinace.

Systémy topného okruhu

Návrh jednoho potrubí

Někteří instalatéři používají připojení radiátoru v soukromém domě. Leningradka je jednopalivový systém, obvykle určený pro tři nebo čtyři, v síle pěti radiátorů (hodně záleží na jejich velikosti).

Podstata zde je - chladicí kapalina, působící na širší trubku, spadá do malých větví, které napájejí topné těleso - to je zřetelně vidět v horním schématu.

Hlavní problém takového obvodu spočívá v tom, že když voda vnikne do baterie, ztratí část teploty a vrátí se zpět do přívodního potrubí a čím dál víc se dostane, tím je chladnější.

Bypass umístěný před chladičem

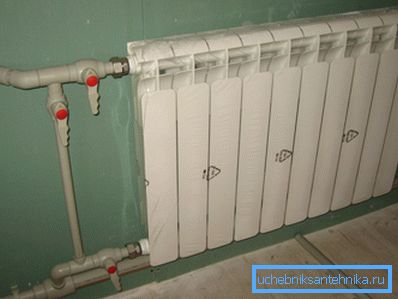

K tomu, aby chlazení nebylo tak významné, je před radiátor vložen bypass - v horní fotce je proveden se zátkami a takovýmto zařízením je pohroma vícepodlažních budov pro instalatéry.

Faktem je, že nájemci, aby zvýšili teplotu ve svém bytě, zablokovali bypass a voda cirkuluje přes svůj radiátor, s využitím zdroje tepla na maximum, a nájemci, kteří žijí dále, dostanou již chlazenou chladicí kapalinu. Stává se, že kohoutka na obtoku jednopokojového topného systému je instalována na prvním, druhém a třetím patře, pak mají obyvatelé čtvrtého a zejména pátého patra téměř studené baterie.

Schéma dvou trubek

Pokračujeme v úvahách o tom, jak připojit vytápěcí radiátor do soukromého domu a postupovat do obousměrného obrysu, který je nezbytně používán v místnostech s velkou plochou - jste si jenom ujistili, že jednorázový systém má navzdory úsporám několik nevýhod.

Hlavní výhodou systému sestávajícího ze dvou potrubí - přívod a návrat ("návrat") je to, že chladicí kapalina, která prochází velkým počtem radiátorů na všech podlažích, se nevrací do přívodního potrubí, ale je vypouštěna do "vratného" systému.

Schéma společného připojení radiátorů a podlahového vytápění

Příručka také umožňuje současně připojit radiátory s teplou podlahou k obrysu dvou trubek, jak je znázorněno na horním obrázku - vše je také jednoduché zde, pokud budete pečlivě sledovat.

Chladicí kapalina, která prochází přívodním potrubím, vstupuje do radiátorů a podlahového vytápění, ale může procházet pouze třícestným ventilem, který je označen v horním okruhu jako čerpací a směšovací jednotka (v případě potřeby může být také vloženo oběhové čerpadlo) .

Když se podlaha ohřeje na požadovanou teplotu, ventil je aktivován a horká voda je vypouštěna do zpětného potrubí a když se ochlazuje, ventil se otevře.

Závěr

Jak můžete vidět, možnosti připojení topných radiátorů v soukromém domě s vlastními rukama nejsou tak obtížné - prostě potřebují pochopit. Pokud však chcete ušetřit a nainstalovat systém s jedním potrubím, pak nejprve vypočítte požadovaný tepelný výkon domu - nezapomeňte, že jedna trubka bez ztráty může ohřívat maximálně čtyři bimetalické radiátory pro 10 sekcí.
