Schéma zapojení radiátorů. jednoduchý, dvoutrubkový systém a

Teplo je stěží hlavní součástí komfortu, není to tak důležité, o čem to jde - luxusní zámek nebo skromný městský byt. Topení lze montovat různými způsoby, ale nejoblíbenější je stále považováno za radiátorový systém. Ve skutečnosti schéma zapojení topných radiátorů v bytě a v soukromém domě se mezi sebou příliš neliší, a tak budeme dále diskutovat o tom, jaké systémy jsou obecně používány v tomto odvětví.

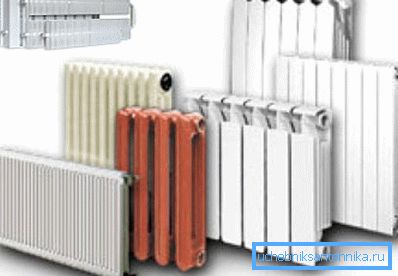

Sortiment radiátorů.

Jaké systémy se používají

Ať už se používají jakákoli radiátory, je důležité jasně vědět, na jakém systému budou namontovány. Volba je zde malá, jedno-trubkové a dvou-trubkové systémy jsou považovány za nejčastější. Navíc v soukromých chalupách a novostavbách s volným uspořádáním je někdy upřednostňováno instalace verze kolektoru distribuce chladicí kapaliny.

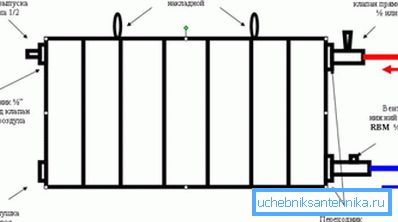

Okruh chladiče.

Jednoduchý systém potrubí

V jednom potrubí jsou baterie zapojeny do série. Tyto schémata pro připojení radiátorů v bytovém domě se nejčastěji používají. Zjevnými výhodami jsou snadná instalace a relativní cena projektu.

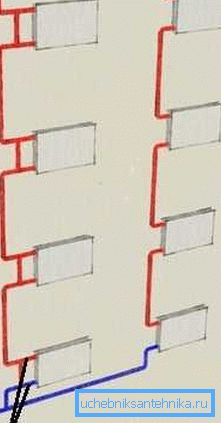

Schéma topení výškových budov.

Slabým bodem sériového připojení je nemožnost jakéhokoli nastavení teploty, s výjimkou změny celkové teploty chladicí kapaliny. V tomto případě bude vytápění radiátorů při pohybu chladicí kapaliny nerovnoměrné. Chcete-li odstranit toto nepříjemné nedorozumění, když se vzdáte od topení nebo vstupu, přidáte další části radiátoru.

Tip: jednorázový sériový topný radiátor je ideální pro ty soukromé domy, ve kterých je topení prováděno přirozenou cirkulací chladicí kapaliny. Často se jedná o malé jednopatrové domy pro 2 až 3 obytné místnosti nebo vily.

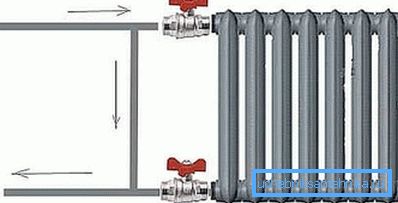

Bypass a kulové kohouty.

Důležitým bodem je přítomnost takzvaného bypassu. Jednoduše řečeno, obtok je propojka mezi přívodním potrubím a vratným potrubím, který je namontován přímo vedle chladiče.

Za tímto propojovacím ventilem jsou instalovány kulové kohouty pro vstupní a vratné ventily, v důsledku toho může být baterie kdykoliv odpojena a v případě potřeby vyměněna. Voda projde obtokem a systém nebude vyžadovat úplnou zastávku.

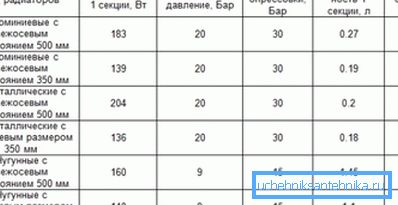

Charakteristika různých materiálů.

Dvourubní verze

Dvoutrubková instalace umožňuje paralelní připojení baterií. V tomto případě se distribuce provádí současně se všemi radiátory a druhá trubka je zpětné potrubí. Bypass v takovém systému není nainstalován, protože odstranění jedné z buněk nezastaví celý systém. Ale stejně jako v prvním případě musí být na vstupu a výstupu namontovány kulové kohouty.

Paralelní možnost instalace, ačkoli to znamená větší spotřebu trubek a ventilů, ale pro soukromé domy je mnohem efektivnější než jedno potrubí. Pro uspořádání vytápění ve většině vícepodlažních budov není tato možnost vhodná.

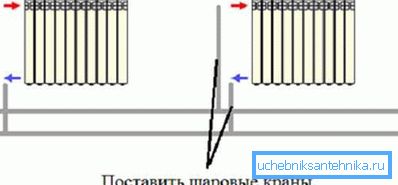

Dvourubní verze.

Instalace kolektoru

Schéma zapojení sběrače se vzdáleně podobá systému se dvěma trubkami. Pouze zde je namontován kolektor se dvěma matricemi, jeden pro krmení a druhý pro návrat. Počet svorek na hřebenu odpovídá počtu radiátorů nebo jiných topných zařízení.

Význam je při uspořádání jediného řídícího centra pro topná zařízení. Kromě toho je kolektor namontován, pokud systém zajišťuje kromě vyhřívání také instalace vyhřívaných podlah. Kromě toho jsou moderní kolektory často dodávány s tepelnými senzory, které dokáží automaticky regulovat teplotu v místnosti.

Důležité: Schéma správného připojení radiátorů vytápění je jasně upraveno řadou regulačních dokumentů. Profesionálové se zpravidla řídí SNiP 3.05.01-85 nebo novější verzí SNiP 41-01-2003.

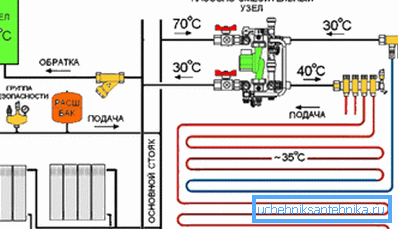

Schéma smíšeného vytápění.

Způsoby připojení radiátorů

Nosič tepla, který je často voda, může v systému cirkulovat násilně nebo přirozeně. Nucený oběh v soukromých domech se provádí instalací cirkulačního čerpadla, tento spotřebič spotřebovává málo energie a tepelná účinnost se mnohonásobně zvyšuje. Přirozeně je pro bytové domy považován za jediný možný donucovací systém.

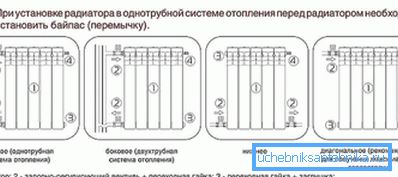

Způsoby připojení.

Přirozená cirkulace chladicí kapaliny se v současné době používá pouze v místech s vážnými výpadky. Princip činnosti je založen na známých fyzikálních zákonitostech. Ohřátá tekutina se zvedá a chladná kapalina klesá. Pokud příslušně namontujete konstrukci, bude systém pracovat autonomně a energie bude potřebná pouze pro ohřev nosiče tepla.

Závislost tepelných ztrát na umístění radiátoru.

Důležité: čím silnější je oběhové čerpadlo, tím efektivnější bude vytápění. Volba způsobu připojení baterie je zvláště důležitá při přirozené cirkulaci nebo nedostatečně vysoké teplotě chladicí kapaliny.

Obecně platí, že pro každý typ systému existuje několik specializovaných možností připojení.

Ale všechny z nich mohou být redukovány na tři oblasti:

  1. Boční ukotvení;
  2. Spodní připojení;
  3. Diagonální připojení.

Jednosměrné nebo boční připojení

Boční ukotvení je nejběžnější a jednodušší způsob připojení. Často se používá k montáži do bytových domů se systémem vertikálního jednoplášťového chladiva. Za normálního tlaku a návrhové teploty přívodu vody zde dochází k tepelným ztrátám maximálně 5 - 7%

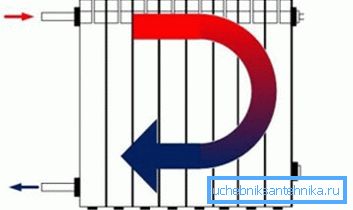

Možnost na straně.

Dalším pozitivním aspektem připevnění na bocích je schopnost instalovat nebo vyměnit chladič vlastním rukama. V přítomnosti obtokových a kulových ventilů je výměnný návod velmi jednoduchý: vypněte kohouty, odpojte starý chladič a nainstalujte nový.

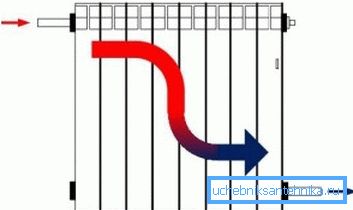

Montáž diagonálně

Jak název naznačuje, chladicí kapalina v radiátoru by se měla pohybovat diagonálně. V tomto případě je vstup připojen k horní části baterie a výstup musí být umístěn v dolní části diagonálně. S mírným nárůstem spotřeby potrubí majitelé zde získají nejvyšší účinnost.

Montáž diagonálně.

Tímto způsobem se doporučuje připojit radiátory v případě nestabilní teploty chladicí kapaliny v topném systému. Zajímavé je, že instrukce obsahuje konstrukční charakteristiky, které jsou určeny pro diagonální připojení.

Spodní montáž

Na rozdíl od úhlopříčky je spodní připojení nejnižší z hlediska energetické účinnosti. Mezi profesionály je často nazýván Leningradkou. Ztráty tepla za přítomnosti dekorujícího plátna nebo instalace ve výklenku pod oknem mohou dosáhnout až 10 - 15% nebo více.

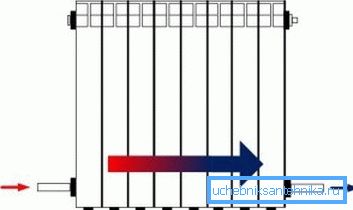

Instalace zespodu.

Snad jedinou výhodou tohoto přístupu je schopnost skrývat přívodní potrubí v podlaze. Je to kvůli estetickému přitažlivost, že mnozí majitelé upřednostňují nižší baterie. K instalaci tohoto chladiče je použit speciální "multiflexní" adaptér, který je vybaven dvěma kulovými ventily pro vypínání.

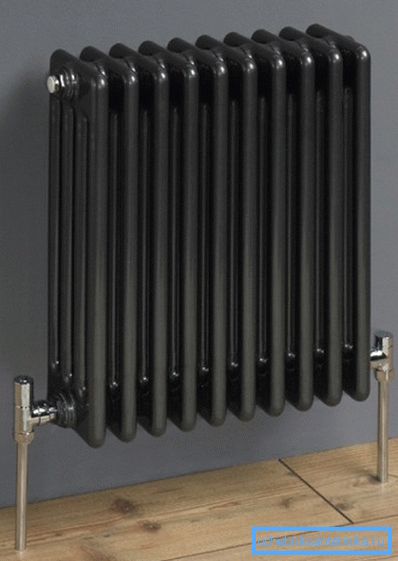

Foto níže uvedené baterie.

Důležité: adaptéry pro dolní montáž lze přizpůsobit bočnímu výstupu trubek ze stěny a dolního svislého připojení. Navíc středová mezera v nich je 50 a 80 mm. Proto, abyste neudělali peníze marně, měli byste věnovat pozornost těmto malým věcem.

Výběr radiátorů

Na moderním trhu existuje řada modelů radiátorů, ale všechny lze vydělit materiálem a konfigurací. Pokud jde o konfiguraci a design, existují desítky možností a každý výrobce vyrábí vlastní modely.

S materiálem je vše mnohem jednodušší:

  • Litinové baterie považovali patriarchy za více než sto let. A navzdory vzniku moderních konkurentů je stará stará litina stále v ceně. To je způsobeno třemi hlavními důvody: za prvé, litina má záviděníhodnou tepelnou kapacitu, udržuje teplotu během přerušení s ohřevem až 12 hodin. Za druhé, litina se nebojí korozi a za třetí, cena za to je docela přijatelná.

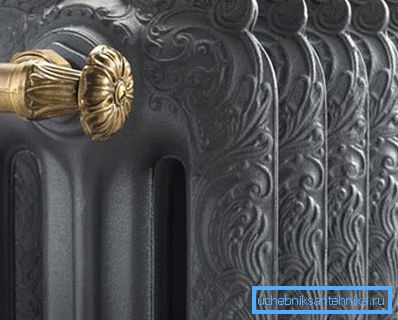

Odlévání železa.
  • Hliníkové radiátory mají nejvyšší účinnost, liší se od estetického odvolání a malé hmotnosti. Při styku s mědí však hliník tvoří galvanický pár a aktivně koroduje. Navíc není schopen udržet tlak. V důsledku toho jsou tyto baterie vhodné pouze pro autonomní systémy v soukromých domech.

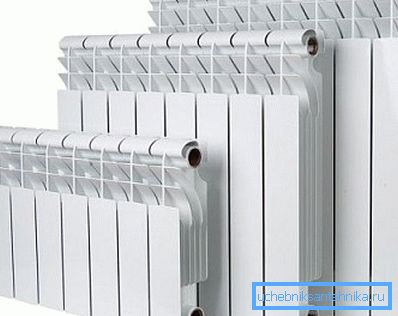

Hliníkové baterie.
  • Ocelové panelové radiátory v současné době zřídka používané. Populární trubní systémy. Nejslavnějším zástupcem v této výklenku je vyhřívaná věšák na ručníky pro koupelnu.
Ocelové trubkové radiátory.
  • Lidé, kteří nejsou ukládáni často, instalují bimetalové baterie. Jádro těchto konstrukcí je vyrobeno z nerezové oceli a odolává jakémukoliv tlakovému nebo vodnímu kladívku a plášť je vyroben z hliníku. V důsledku této symbiózy mají bimetalické struktury jedinečné vlastnosti kvality. Ve skutečnosti je jejich jedinou nevýhodou vysoká cena.

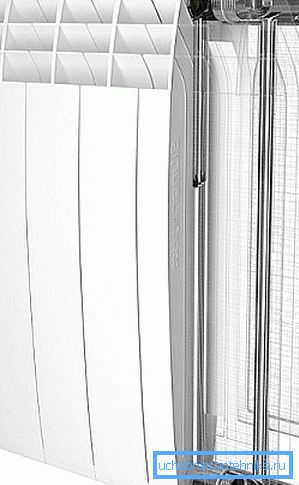

Bimetalická verze řezu.

Ne poslední role, kterou hraje kompetentní výpočet výkonu baterie.

V takovém případě není důležité, jaký materiál je vyroben samotným chladičem, pokud správně vypočítejte přenos tepla, váš domov bude vždy teplý a pohodlný.

  • U typických městských vysokých stoupání, kde stropy nepřesahují výšku 3 m, se za referenční hodnotu považuje asi 100 W tepelné energie na čtvereční metr podlahového prostoru. Dále je celková kvadratura vynásobena 100 W a výsledkem je výsledek. Pokud je místnost roh nebo balkon, je k výsledku přidáno 20%.
Výpočet počtu sekcí.
  • V soukromých domech je přístup k výpočtům stejný. Jen zde není náměstí, ale objem místnosti. Průměr 1m? pokoj spotřebuje 41 wattů energie. Při výpočtu kubatury místnosti a její násobení o 41 wattů získáte požadovanou sílu radiátorů.

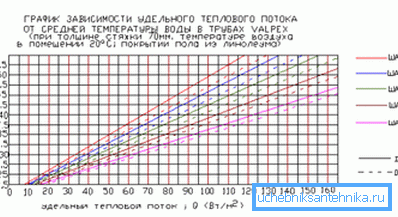

Závislost průtoku na teplotě chladiva.

Video v tomto článku obsahuje další informace k tomuto tématu.

Závěr

Schopnost správného připojení radiátorů je samozřejmě klíčem k příjemné atmosféře vašeho domova. Pro malý dům si můžete udělat sami, ale bez správné zkušenosti, nestojí za to, že se rozhodnete pro vytápění v solidní chatě.

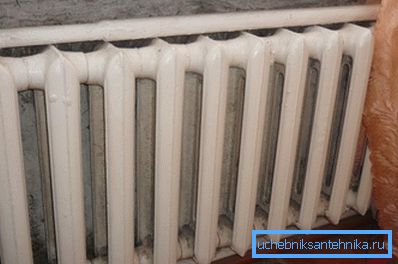

Odolný litinový radiátor.
