Schéma zapojení kotle na tuhá paliva do topného systému

Jakékoliv zařízení, bez ohledu na to, do jaké kategorie složitosti patří, vyžaduje vážný přístup k instalaci a následnému provozu. V opačném případě může být doba nepřerušeného provozu výrazně snížena. Při připojování kotle na tuhá paliva je třeba dodržovat i některá pravidla, a to i přes jednoduchost konstrukce.

Funkce instalace

Při instalaci takového zařízení byste měli dodržovat základní pravidla, která zařízení umožní pracovat co nejbezpečněji.

Před zahájením práce je třeba provést výpočty nezbytné k určení technických parametrů zařízení a také k výběru vhodného místa.

• Jednotka pracující na tuhém palivu musí být umístěna v samostatné místnosti o velikosti nejméně 7 metrů čtverečních. m
• V prostoru kotelny je nutné vytvořit nucené větrání: pro 1 kW spotřeby by mělo být 8 metrů čtverečních. vidět potrubí.
• Podlahová krytina by měla být zvolena s přihlédnutím k požární odolnosti a kovový plech by měl být umístěn před kotlem.

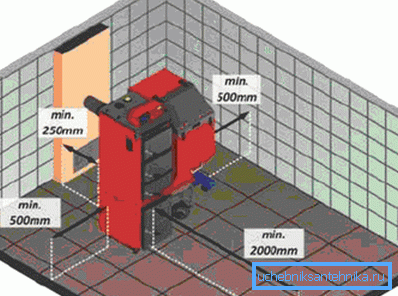

• Zařízení by mělo být umístěno v určité vzdálenosti od bočních ploch: nejméně 200 cm od přední strany a více než 50 cm od bočních stěn.

Pozor! Během práce by měly být k potrubí připojeny kovové trubky pro připojení kotlů na tuhá paliva. Jejich délka by neměla být menší než 15 cm.

Instalační proces

Instalace není příliš komplikovaná, což znamená, že lze provádět ručně. Dále se doporučuje seznámit se s hlavními etapami, které budou muset projít instalací ohřívače. S řádnou instalací topného systému bude sloužit po mnoho let.

Příprava nadace

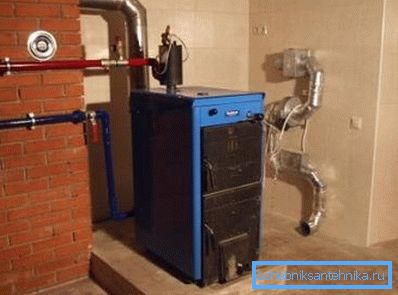

Bez ohledu na použitou schématu připojení kotlů na tuhá paliva je v místnosti připravena nosná konstrukce na podlaze. Obvykle se zvedá nad hlavní částí spodní roviny o 10-20 cm. Nejoblíbenější možností je zpevněný betonový potěr.

Doporučuje se položit kovový plech na povrch stupňovitého stupně, aby se předešlo tepelným účinkům. Jako alternativu lze použít azbestové desky o minimální tloušťce 5 mm.

Páskovací zařízení

Při organizaci systému je třeba věnovat zvláštní pozornost výběru nejúčinnějšího režimu provozu a úpravy teploty. Pokud se páskování provádí správně, je možné ušetřit peníze, protože tepelná energie je v tomto případě optimálně rozdělena.

Při instalaci lze použít jeden z několika schémat.

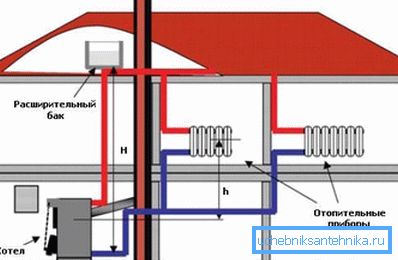

• Páskování v topném systému s přirozenou cirkulací je nejjednodušší volbou., protože to neznamená další příslušenství. Všechna nastavení se provádí ručně, palivo se přidává tak, jak hoří. Taková schéma předpokládá přítomnost trubek s velkým průměrem.
• Systém s nuceným oběhem musí nutně obsahovat speciální čerpadlo pro čerpání kapaliny. Tím se chladicí kapalina pohybuje rovnoměrně po uzavřené smyčce. Díky tomuto přístroji je možné samostatně nastavit topné těleso. V budově však musí být přítomna elektřina, která slouží k provozu cirkulačního čerpadla topného systému.

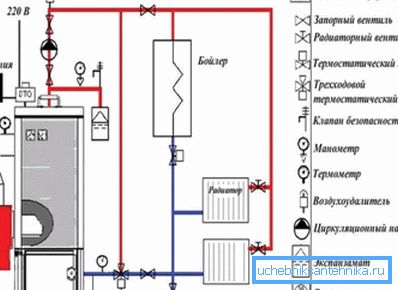

• Kabeláž sběrače je považována za nejobtížnější, díky přítomnosti velkého počtu různých zařízení - ventilů, odsávačů vzduchu, ventilů, kohoutků a dalších zařízení pro ovládání požadovaných parametrů. Cena takové topné sítě je poměrně vysoká.
• Prstencové potrubí s primárním a sekundárním okruhem se obvykle používá v obytných budovách s mnoha spotřebiteli. Když přístroj vyžaduje instalaci několika zařízení najednou pro organizaci cirkulace chladicí kapaliny.

Dávejte pozor! Jednotky na tuhé palivo pro vytápění, které jsou závislé na elektrické energii, musí být vybaveny nouzovými obvody, takže při vypnutí světla pokračuje normální práce.

Vytvoření komína

Zařízení jsou vybavena potrubím pro odstraňování spalovacích produktů, jejichž průřez musí odpovídat velikosti výtoku umístěném v horní části. Nejčastěji používané hotové prvky, tvořené kovovými vložkami a izolačním materiálem.

V ideální verzi by komín neměl mít otáčky, ale pokud jsou stále přítomné, měly by být co nejjemnější. Všechny spoje mezi součástmi potrubí musí být utěsněny tak, aby kouř z kotle nepronikl do vytápěné místnosti. Pro tyto účely lze použít tepelně odolnou pásku nebo speciální složení.

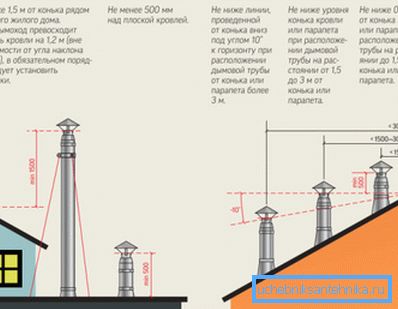

Zvláštní pozornost by měla být věnována uvolnění potrubí nad střechou, protože na tom bude záviset kvalita tahu.

• Pokud vzdálenost od hřebene k komínu nepřesáhne 150 cm, musíte uvolnit nad nejvyšší bod o 50 cm.
• Při odklonu od průsečíku svahů až do 300 cm musí být trubka zobrazena tak, aby horní část byla v rovině s hřebenem.
• Pokud je komín v přiměřené vzdálenosti, měl by být umístěn pod horní částí střechy s úhlem nejvýše 10 stupňů.

Jako závěr

Po prozkoumání výuky mnoho individuálních vývojářů pochopí, jak připojit kotle na tuhá paliva k topnému systému obytného domu. Výběr konečného schématu bude záviset nejen na preferencích majitelů, ale také na provozních podmínkách, protože v některých případech se musí jednat o některé náklady. Další důležité informace o spotřebitelích jsou součástí videa.
