Schéma vytápění dvoupatrového domu s nuceným oběhem - hlavní
V dnešní době existuje spousta možností pro pokládku topných komunikací, ale všechny lze rozdělit do několika hlavních skupin, které mají rozdíly v designu a efektivitě práce. V tomto článku se podíváme na nejoblíbenější možnosti, zvýrazníme jejich hlavní výhody a řešíme nedostatky. Po přečtení níže uvedených informací můžete snadno určit, který typ bude pro vaše podmínky optimální.
Nejpopulárnější typy systémů
Nejlépe v procesu využívání sami doporučili následující možnosti:
| Obrysy s přirozenou cirkulací | Před několika desetiletími neexistovala žádná alternativa k tomuto druhu. Takové možnosti jsou dobré pro jejich jednoduchost a nenáročnost, ale mají spoustu nedostatků, které budou popsány v další kapitole. |
| Jednoduché potrubní systémy | Pokročilejší volba, která je poměrně jednoduchá k instalaci, což je důležité při práci s vlastními rukama. Navíc tento typ komunikace umožňuje ušetřit materiály, proto cena projektu je nižší. Ale tato možnost má spoustu mínusů |
| Dvou-trubkové systémy | Přítomnost dvou linek a oddělených vstupů chladicího média ke každému chladiči umožňuje rovnoměrnější přenos tepla, což zvyšuje účinnost. Nevýhody mohou být přičítány spotřebě materiálů a neschopnosti skrýt komunikaci |
| Sběratelské komunikace | Je bezpečné říci, že tato možnost je dnes nejdokonalejší a nejúčinnější. Vlastnosti elektroinstalace zajišťují rovnoměrný průtok chladicí kapaliny ke všem topným tělesům |
Tip! Nevěřte tomu názoru odborníků, kteří tvrdí, že jedna nebo druhá možnost jsou lepší než ostatní. Mnoho z nich neustále dělá stejné typy komunikace a prostě nechtějí shromažďovat stejného sběratele, protože mají jen málo znalostí o své struktuře.
Výhody a nevýhody každého typu
Zvažte jednotlivé nasazené možnosti, abyste pochopili, jak se navzájem liší. Je nutné vzít v úvahu nejen náklady a složitost instalačních prací, ale také efektivitu práce později. Levné možnosti stavění jsou často méně účinné, což způsobuje energetický odpad.

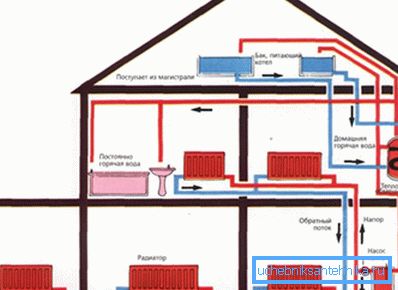

Komunikace s gravitačním pohybem chladicí kapaliny
Schéma vytápění dvoupatrového domu s přirozenou cirkulací má některé rozdíly od podobných možností v jednopatrových budovách.
Zvažte nejdůležitější nuance, o kterých by měl každý vědět:
- Ve druhém patře je k dispozici povinná expanzní nádoba, jejíž objem je vypočítán jednotlivě podle kapacity systému. Může se nacházet jak v podkroví, tak i v jakékoliv místnosti, hlavní věcí je, že kontejner je umístěn v horní části celého systému.
- Všechna potrubí by měla být položena se sklonem 3 až 5 stupňů, aby byl zajištěn pohyb chladicí kapaliny.
Dávejte pozor! Neměli byste zapomínat, že vratné potrubí je vyrobeno z trubek, jejichž průměr by se měl zvyšovat, jakmile se přiblíží k topné jednotce, což zajistí vynikající cirkulaci.
- Horní potrubí lze položit jak pod strop, tak pod parapety.
Výhody zahrnují úplnou autonomii a nezávislost na energii, stejně jako snadnou údržbu a tichý provoz. Mezi nedostatky zaznamenáváme složitost instalace, nemožnost práce na velkých plochách (přes 130 m2), nerovnoměrné vytápění prostoru a nutnost stálého sledování hladiny chladicí kapaliny.
Jednoduchá verze
Hlavní rozdíly této možnosti jsou následující faktory:
- Nízká spotřeba materiálu, protože je zapotřebí mnohem méně potrubí, náklady na projekt se tak snižují, což je důležitý faktor.
- Ventily jsou umístěny na větvích každého radiátoru, Tímto způsobem můžete vypnout nepotřebné topné body nebo v případě potřeby je odstranit pro opravu.
- Rovněž doporučujeme vytvořit obtokovou linku., To zajistí rovnoměrné zahřívání všech prvků.
Z výhod lze rozlišovat jednoduchost a efektivitu nákladů, od mínusů - nerovnoměrné vytápění se vzdáleností od kotle a nutnost nastavení systému.
Dvoutrubkové vytápění
Vytápěcí systém dvojpodlažního domu s nuceným oběhem dvojitého potrubí je perfektnější volbou, která má řadu výhod:
- Vytápění chladiče je jednotnější, čímž se zvýší účinnost systému.
- Přítomnost cirkulačního čerpadla v topném systému zajišťuje konstantní tok tekutiny bez ohledu na teplotu..
- Dodávací potrubí může být umístěno pod stropem nebo pod okenními parapety nebo dokonce v blízkosti podlahy..
Lze říci, že tato možnost je mezi vývojáři nejoblíbenější, avšak nedávno pokročilejší typ získává více a více distribuce, což uvažujeme v následující kapitole.

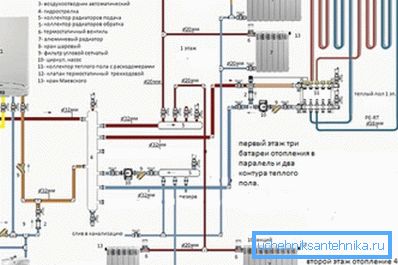

Systém kolektorů
Mnoho lidí si mylně myslí, že tuto možnost mohou instalovat pouze odborníci.
Mezitím je pokyn pro ukládání komunikace tohoto typu poměrně jednoduchý a zahrnuje následující kroky:
- Výpočet počtu topných míst je důležitý při výběru topného kolektoru, protože by měl obsahovat tolik závěrů jako radiátory v domě.
Dávejte pozor! Pomocí volby kolektoru můžete do systému a teplou podlahu zahrnout, protože je přidělen samostatný okruh a nevyžaduje se žádná další práce.
- Distributor je umístěn v kotelně, z něj je vedeno oddělené potrubí do každého radiátoru. To vám umožňuje ovládat každý obvod zvlášť.
- Pokud přidáte radiátory nebo položíte vytápěnou podlahu, můžete ponechat několik záložních kolíků.
Jedinou nevýhodou je položení velkého počtu potrubí a jejich nedostatky jsou vyčerpány.
Závěr
Odborná volba topného systému je velmi důležitá, protože vysoce kvalitní vytápění je klíčem k pohodlí bydlení v bytě.
