Schéma vytápění bytového domu na příkladu centralizovaného

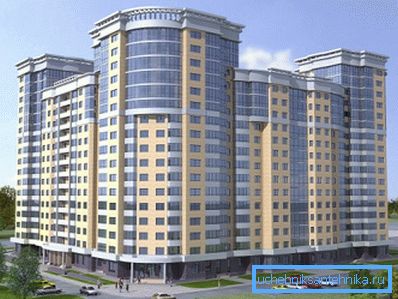

Většina obytných a technických místností je vytápěna centrálně, navzdory řadě dalších možností. V první řadě jsou schémata vytápění vícepodlažních budov relevantní při výstavbě celých mikroregionů a malých osad. Jeden kotel je schopen zajistit teplo na velké množství objektů.

Výhody centralizovaných sítí

Charakteristickým znakem těchto systémů je přítomnost zařízení kotelny v samostatné konstrukci. Dodávka chladicí kapaliny se provádí pomocí potrubí, které jsou položeny přímo podél ulice na každý objekt.

Takové sítě nejsou uspořádány s vlastními rukama, protože objem práce je velmi velký.

• Každá schéma vytápění vícepodlažní budovy je odborníky dobře promyšlená, takže závažné poruchy se vyskytují zřídka.
• Provoz těchto systémů se obvykle provádí na palivech, jejichž cena je nízká.
• Centrální vytápěcí síť zpravidla obsluhuje speciální služby, což znamená, že není třeba monitorovat výkonnost.
• Touto volbou není nutné umístit kotel v bytě, čímž ušetříte místo.

Pozor! Pokud jde o mínusy, lze je přičítat fungování systému podle konkrétního rozvrhu a neschopnosti přizpůsobit teplotní podmínky.

Přibližná struktura systému

Centralizované vytápění z hlediska zařízení se prakticky neliší od autonomních systémů. Průřez potrubí je v tomto případě mnohem větší a zařízení instalované v kotelně je mnohem složitější.

Následující jsou hlavní prvky.

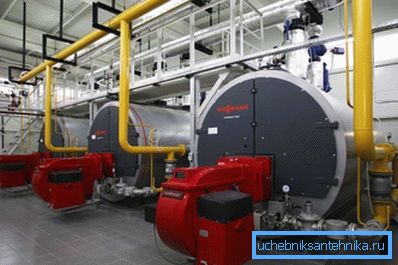

• Velké a malé kotelny, stejně jako speciální teplárny a elektrárny. V prvním případě chladicí kapalina získává nastavenou teplotu přímo při spalování paliva. V jiném provedení se poskytuje teplo na úkor páry. Kromě toho mohou tepelné elektrárny vyrábět elektřinu.

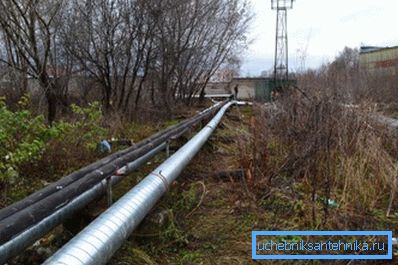

• S pomocí sítě potrubí přepravující chladicí kapalinu do objektů. Průměr vstupních a výstupních prvků obvykle dosahuje 1000 mm. Pokud jde o těsnění, může být vyrobeno jak půdním, tak i podzemním způsobem.
• Vykurovací zařízení poskytuje schopnost přenášet teplo do prostor.. Hlavními zařízeními jsou radiátory a topné konvektory. Jsou instalovány ve vytápěných místnostech.

Pomoc! Jedna tepelná elektrárna (CHP) umožňuje výměnu několika malých kotlů, což snižuje náklady na výstavbu. Kromě toho je značná plocha uvolněna.

Základní metody klasifikace

Jakýkoli režim vytápění vícepodlažní budovy může spadat do jedné kategorie. Klasifikace centralizovaných systémů může být provedena z několika důvodů. Více se o nich dozvíte tak, že si přečtete níže uvedené informace.

V závislosti na typu chladicí kapaliny

• Kapacitní sítě jsou nejčastější při vytápění výškových budov. Umožňují vám dodat chladivo na dlouhé vzdálenosti bez výrazného zhoršení kvality.

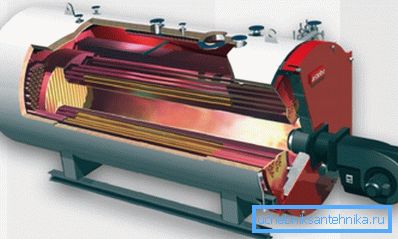

• Parní systémy se používají mnohem méně často, ale stále se vyskytují. Umožňují pokládku topných trubek s menším průměrem. Tato možnost se používá hlavně tam, kde je zapotřebí vodní pára.

Na základě metody připojení

• Nezávislé sítě naznačují ohřívání chladicí kapaliny ve speciálním výměníku tepla.
• Závislé systémy zahrnují dodávku tepla přímo přes větve potrubí.

Další informace o zařízení

Pro centrální vytápění bytového domu musí být připojen k vedení tepla, které probíhá z CHP nebo kotelny. Za tímto účelem se do hlavního potrubí zavádí přívodní potrubí pro tepelné jednotky.

Bezprostředně po uzamykacích prvcích jsou instalovány blatníky, které jsou nezbytné pro srážení solí a oxidů kovů. Díky těmto zařízením je možné prodloužit provozní dobu.

Vložky do obrysu domu jsou zhotoveny vložky pro horkou vodu. Po nich by měl být umístěn hlavní uzel - topný výtah.

Rozložení systému

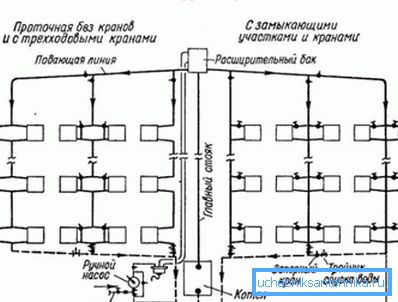

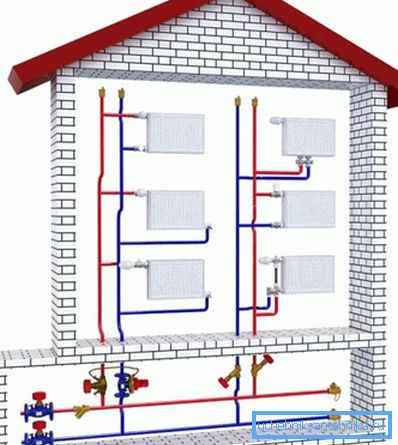

Typická schéma topení v bytovém domě předpokládá přítomnost jedné přívodní trubky se spodní nebo horní náplní. Může se lišit v určitém počtu větví, které jsou odesílány do budovy ze suterénu nebo podkroví.

V dolním směru jsou dvojice stoupaček kombinována pomocí speciálních propojů umístěných v podkroví nebo v horním patře. V horním bodě je vždy instalován odvzdušňovací ventil.

Topný systém s horní náplní zahrnuje instalaci expanzní nádrže s výstupem vzduchu na technické podlaze. Ventily se používají k odříznutí jednotlivých stoupaček ze společné sítě.

Správné zkreslení během instalace potrubí umožňuje zajistit odvod chladicí kapaliny při otevírání větracích otvorů.

Větev s horní náplní má některé zvláštnosti.

• Teplota ohřívačů se snižuje s tím, jak se chladicí kapalina pohybuje dolů, takže bude nižší v nižších podlahách. Kompenzovat tepelné ztráty instalací dalších sekcí radiátorů.
• Spuštění systému je poměrně jednoduché, protože pro normální provoz je třeba po určitou dobu otevřít pouze speciální ventily a odvzdušňovače.
• Odtok chladicí kapaliny z stoupaček je poněkud komplikovaný, protože je nutné nejprve provést překrytí na technické podlaze. Teprve potom reset otevře.

Dávejte pozor! Vytápění vícepodlažních budov se nastavuje změnou průměru výtahové trysky. To znamená, že při změně rozměrů se hladina topení zvyšuje nebo snižuje.

Optimalizační proces

Když je chladicí kapalina dodávána ze zdroje do topných zařízení, dochází k poměrně velkým tepelným ztrátám, proto je nutné přijmout určitá opatření k udržení teploty.

Ve skutečnosti existují pouze dva způsoby, jak z této situace.

• Instalace zařízení s vyšší účinností umožňuje zlepšit fungování systému.

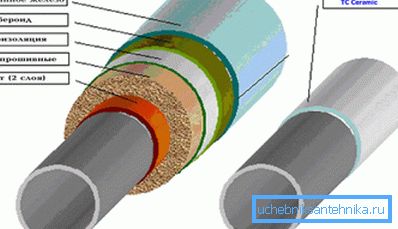

• Dodatečná tepelná izolace potrubí může výrazně snížit tepelné ztráty.

O hlavních nevýhodách

1. Každý centralizovaný systém funguje podle určitého harmonogramu, proto je nutno během jeho provozu přizpůsobit. Kromě toho není možné nastavit nastavení teploty sami.
2. Náklady na vybavení kotlů a potrubí jsou poměrně vysoké, což znamená, že v případě nekvalitní práce můžete utrácet obrovské množství peněz.
3. Práce na centralizovaném vytápění jsou velmi namáhavé, takže v případě nouze nebude trvat tak krátký čas k úplnému nebo částečnému obnovení systému.
4. Periodické tlakové ztráty v centralizované síti mohou do jisté míry snížit účinnost vytápění.

Jako závěr

Dále byla uvedena instrukce týkající se uspořádání topných systémů ve vícepodlažních budovách, aby majitelé bytů mohli ocenit rozsah centralizované sítě a její efektivitu. V případě potřeby může být vytvořena samostatná větev, která bude udržovat požadovanou teplotu v obývacím pokoji. Další informace k tomuto tématu naleznete v následujícím videu.
