Schéma topného systému soukromého domu: elektroinstalace a
Jak lze vytvořit schéma topného systému soukromého domu s vlastními rukama? A jaké jsou základní prvky, které by měly zahrnovat? Jak připojit topná zařízení? Jaké by měly být baterie a trubky?
Pokusíme se odpovědět na tyto otázky.
Systém gravitace
Nejjednodušší schéma topného systému v soukromém domě je tzv. Gravitační nebo gravitační. Funkce funguje kvůli rozdílu v hustotě vyhřívané chladicí kapaliny a chladicí kapaliny chlazené v ohřívačích.
Balení
Je položen s velkým průměrem (nejméně DN 32). Cílem je snížit hydraulickou odolnost: tlak, který jej překonává v tomto systému, je malý.
Věnujte pozornost: nezaměňujte podmíněný průchod potrubí (DU) a jeho vnější průměr, který označuje prvky polymerů a potrubí kov-polymer. Například pro polypropylen DU32 odpovídá vnějšímu průměru 40 mm.
Ze stejných důvodů je lepší preferovat moderní polymerní materiály. V průběhu doby je ocel přerostována zbytky a rez, čímž se stává stále drsnější.
Okamžitě po kotli je plnění plněno dodatečným tzv. Přívodním potrubím - svislým úsekem, na jehož horním konci je umístěna otevřená expanzní nádoba. Další část plnění se provádí s konstantním sklonem k vratnému potrubí kotle.
Kotel je zase namontován ve spodní části obrysu; Často se instaluje do jámy. Čím vyšší je rozdíl mezi výškou kotle a radiátory, tím vyšší je tlak, tím rychleji bude cirkulace vody v okruhu.
Distribuce a připojení radiátorů
Optimální schémata topných systémů soukromých domů s přirozeným oběhem jsou různé verze Leningradu.
Co to je?
- Plnění je spojitým kroužkem, který spojuje napájecí a zpětné potrubí kotle.
- Ohřívací zařízení jsou paralelně propojena s náplní s vložkou menším průměrem.
- Optimální schéma zapojení topných zařízení je od dolní dole. V takovém případě se baterie nemusí vyplachovat: kal nesníží ve spodním kolektoru.
U systémů s kotlem na tuhá paliva je lepší upřednostňovat litinové radiátory nebo ocelové registry. Jejich velký objem a pevná hmota vyrovnávají kolísání chladicí kapaliny při spalování a spalování paliva.
Ventily
Gravitační schémata topných systémů pro soukromý dům jsou doplněny minimálními ventily. Nejdříve je nepotřebují: k odstranění netěsností je snadnější úplně vypustit a dobít vodu. Za druhé, každý ventil nebo tlumivka způsobí ztrátu požadovaného tlaku a zpomaluje již pomalou cirkulaci.
Co je životně důležité?
- Odvzdušňovací ventil v radiátorech umístěných nad lahví. Vzduch z vlastní náplně je přiveden do expanzní nádrže a odtud do atmosféry.
- Resetujte v dolní části obvodu, abyste jej vypustili.
- Vypouštění ze studené vody s ventilem pro plnění okruhu přes expanzní nádobu.
Nucený oběh
Schémata topného systému soukromého domu s nuceným oběhem jsou častější kvůli flexibilnějšímu nastavení, které umožňuje nezávisle nastavit topné zařízení a určité části okruhu.
Navíc: tento systém jde rychleji na provozní teploty a má menší teplotní rozsah mezi průtokem a vstupem.
Bezpečnost
Hlavním problémem uzavřeného systému s nuceným oběhem je, že potřebuje kompenzovat expanzi chladiva.
Funkce jediné otevřené expanzní nádrže, která doplňují otevřené okruhy topných systémů v soukromém domě s přirozenou cirkulací, je nutno posunout na celou skupinu zařízení - tzv. Bezpečnostní skupinu.
Zařízení | Funkce |
Expanzní nádrž | Obsahuje nosič tepla, který se zvětšil a současně stlačoval vzduch, který je v jeho případě |
Bezpečnostní ventil | Zmírňuje nadměrný tlak při přetečení nádrže |
Manometr | Používá se ke kontrole tlaku v systému |
Automatická větrací otvory | Odstraňuje vzduchové zástrčky ze systému. |
Ventily
Podívejme se, s jakými uzavíracími ventily děláte tradiční vytápěcí systém soukromého domu sami?
- Před čerpadlem ve směru proudění chladicí kapaliny je jímka.
- Čerpadlo a jímka jsou odříznuty dvojicí ventilů, které umožňují jejich demontáž nebo čištění filtru bez ztráty chladicí kapaliny.
- Často mezi obtoky čerpadla je obtok zablokován ventilem nebo zpětným ventilem, což umožňuje, aby systém pracoval, když je čerpadlo odstraněno v režimu přirozené cirkulace.
- Horní body okruhu (propojky, horní konektory chladiče) jsou dodávány s Mayevsky kohouty nebo běžnými vodovodními kohouty pro odvod vzduchu.
- Napájecí trubky topných zařízení jsou vybaveny ventily, které umožňují úplné zastavení oběhu v nich. Zpětné obložení je škrtí.

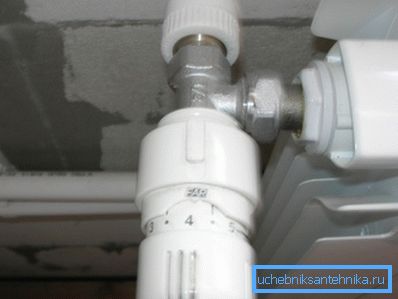

Tepelné hlavy jsou často používány namísto tlumivky: jejich cena je poněkud vyšší, ale umožňují automatickou úpravu propustnosti v závislosti na teplotě v místnosti.
Mimochodem: u plynových, elektrických a solárních kotlů je vhodnější používat hliníkové radiátory. Jsou levné, mají malý vnitřní objem (který zaručuje rychlé vytápění) a vynikající přenos tepla na jeden úsek.
Rozvržení
Jaké režimy instalace topného systému v soukromém domě mohou být použity v případě nuceného oběhu?
- Pro jednopatrový dům, podle skromného názoru autora, bude tou nejlepší volbou v Leningradu.. Pokyn je spojen s jeho výjimečnou jednoduchostí a odolností proti chybám: pro odmrazení tohoto systému i v těch nejnáročnějších chladných podmínkách se musíte velmi snažit.
- Pro dvoupatrový dům lze použít jako Leningrad dva paralelní kroužky a vertikální kabeláž s dnem naplněním do bot (návrat a dodávka jsou v suterénu nebo v prvním patře). Jumpery každého stoupacího potrubí jsou doplněny odvzdušňovačem.
Závěr
Doufáme, že základní informace nabízené čtenáři mu pomohou při navrhování vlastního vytápění. Přiložené video jako obvykle obsahuje další materiál. Úspěchy!
