Schéma topení: jak umístit potrubí pro autonomní topný

Před instalací topného systému je nutné určit způsob rozvodu potrubí. Existují jak dobře známé, tak i nejčastěji používané jednorázové a dvoutrubkové metody pro uspořádání klimatické sítě, stejně jako exotičtější. Patří mezi ně topné schéma pro dvě křídla, radiální, vícekruhové a tak dále.

Přečtěte si více o nejpopulárnějších z nich v níže uvedeném materiálu.

Odrůdy systémů vytápění

Než začnete rozvíjet tyto nebo jiné schémata - topení vlastním rukama, zásobování teplou vodou a podobně - je nutné určit typ klimatického systému metodou uspořádání chladicího proudu. Z toho přímo závisí na tom, jaký způsob uložení potrubí je vhodný ve vašem konkrétním případě.

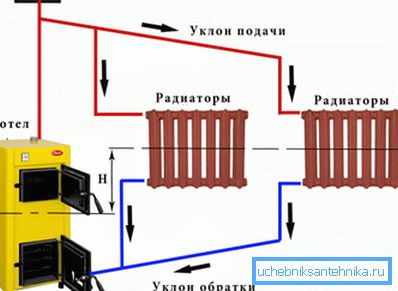

Nejjednodušší variantou je gravitační vytápěcí systém, v němž dochází k proudění chladicí kapaliny v důsledku rozdílu teploty a hustoty vody protékající potrubí. S takovými režimy jsou obyvatelé měst žijících v Chruščovu nebo jiný bytový dům s centralizovanou dodávkou tepla nositeli důvěrně obeznámeni.

Princip provozu topného systému s přirozeným oběhem je následující:

1. Voda ohřívaná v kotli se stává méně hustá a tím lehčí, což vede k tomu, že je vytlačeno těžkými vodními hmotami do horního bodu systému.
2. Odtud tekutina protéká instalovanými trubkami přes radiátory instalované ve všech místnostech, čímž uvolňuje tepelnou energii do vzduchu v místnostech.
3. Cyklus končí vstupem chlazené vody do kotle, kde začíná nová otočka.

Dávejte pozor! K zajištění normálního průtoku a odvodu vzduchu v systému by měly být topné trubky umístěny ve sklonu o 3 až 5 stupňů směrem k kotli. To je povinný požadavek stanovený SNiP.

Gravitační vytápění má mnoho výhod, nicméně jeho použití je spojeno s některými obtížemi. Všechny výhody a nevýhody provozování inženýrské sítě s přírodním proudem chladicí kapaliny jsou uvedeny v tabulce.

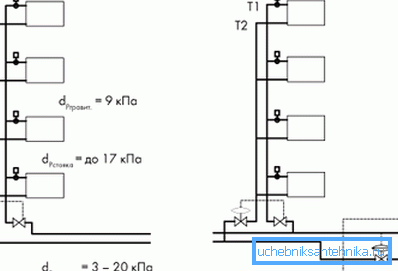

Gravitační schémata pro topení budov mohou být také použity v jednotlivých stavbách. Jediný rozdíl je, že můžete instalovat expanzní nádobu a instalovat z vertikálních stoupaček, které nejsou v podkroví, ale pod stropem horního patra (samozřejmě v nejvyšším bodě klimatického systému).

Proto můžete v sestavách budov nebo níže popsaných typů vytápění bezpečně zpřístupnit, modernizovat je podle svých potřeb a realizovat.

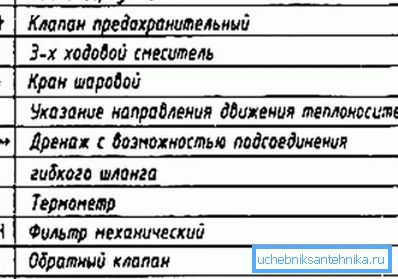

Tip! Abychom pochopili náčrty a projekty připravené inženýry, je nutné znát symboly v topných schématech. Existuje několik poznámek a jsou intuitivní, takže jejich zapamatování nebude znamenat mnoho času, ale poskytne vám příležitost snadno procházet stavební dokumentaci.

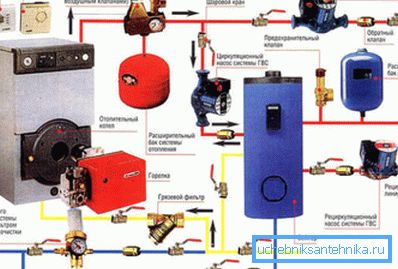

Pokud nejste připraveni vyrovnat se s nevýhodami gravitačního systému, můžete použít schémata topení s nuceným prouděním tekutiny. V tomto případě je povinným prvkem oběhové čerpadlo instalované na vratném potrubí.

Teprve poté, co jsme se rozhodli pro výše uvedenou otázku, je možné zvolit schéma pokládky potrubí.

Existuje několik z nich:

• jednoduchá trubka;
• dvou-trubkové;
• ray.

Podívejme se na to podrobněji.

Způsoby pokládky

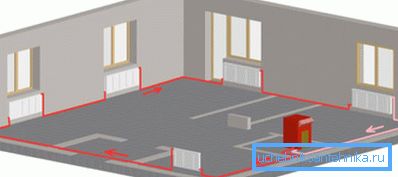

Jednoduchá topná síť

Začneme analýzu topného schématu pomocí jediného potrubí, které slouží jak k napájení baterií, tak k přepravě chlazené kapaliny do topného kotle.

Je-li nutné ohřívat dvě křídla nebo několik podlaží domu, je nutné rozdělit průtok vody na dvě nebo více částí pomocí odpaliště. Je žádoucí vybavit každý okruh uzavíracími ventily, které je v případě potřeby odříznou bez přerušení provozu celého systému.

Po průchodu všemi topnými tělesy musí být průtoky znovu spojeny do jednoho potrubí, které je připojeno ke vstupu kotle.

Radiátory v jednom potrubí mohou být připojeny dvěma způsoby:

1. Konzistentní. V tomto případě je potrubí napájené chladicí kapalinou připojeno ke vstupu baterie ak výstupu. Žádné další položky nejsou připojeny. Chladicí kapalina nemůže proudit kolem topného tělesa.
2. Paralelní. Zde se vodní potrubí jednoduše položí po obvodu celého domu a radiátory jsou spojeny pomocí tlumiče a odbočovacích částí. Navíc skutečnost, že selhání jedné baterie nepoškodí práci zbytku topného systému.

Při uspořádání jednorázového topného systému je žádoucí zajistit přítomnost následujících prvků:

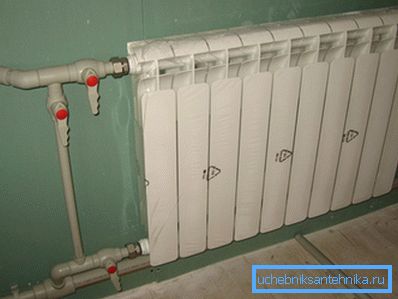

1. Ventily na vstupu a výstupu baterie. Díky tomu budete nejen schopni regulovat objem vody vstupující do radiátoru a tím i teplotu v místnosti, ale také opravit nebo vyměnit topný článek bez vypuštění chladicí kapaliny.
2. Při připojení sacího a výfukového potrubí do série před uzavíracími ventily je vhodné je připojit k obtokům - průřezy potrubí menších průměrů, které zajistí průtok vody při odpojení radiátoru.

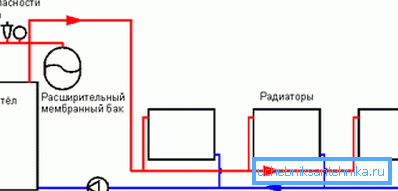

Dvojvodičové schéma topné sítě

Topný systém se dvěma potrubími (přívod a odvod) je účinnější, ale vyžaduje více materiálů, kvůli němuž se náklady na instalaci mírně zvyšují. Ale výhody jsou zřejmé. Jeho použití, zejména v kombinaci s oběhovým čerpadlem, umožňuje efektivněji a rovnoměrně rozdělovat tepelnou energii do všech místností domu.

Pokyny pro konstrukci takového systému nebudou způsobovat potíže při porozumění ani nováčkovi:

1. Ze kotle jsou položeny dvě trubky, z nichž jedna je připojena k výstupu, druhá na přívod kotle. Podle prvního je do radiátorů dodávána horká voda, ve druhém je již chlazená chladicí kapalina dodávána do kotle.
2. Vložte radiátory vyrobené odbočkami. Vstup je připojen k napájecímu vedení, výstup je připojen k vratnému potrubí.
3. Aby nedošlo k zničení topných zařízení z přetlaku, nedoporučujeme instalovat ventily do výstupního kanálu chladiče.
4. Každá baterie musí být vybavena vzduchovým ventilem - Mayevským ventilem, který je nezbytný k odstranění vzduchových zátků vytvořených po nalijení kapaliny do systému.

Výhody systému jsou zřejmé, a jako nevýhoda je možné uvést pouze větší spotřebu materiálu - u dvojitého potrubí je zapotřebí vícekrát více materiálů, než u jednoprýchavých.

Schéma kolektorů topné sítě

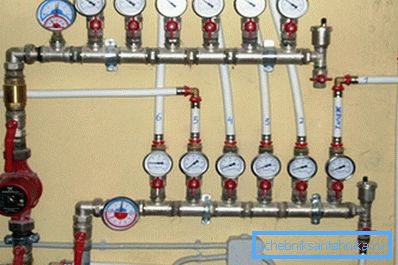

Jedná se o nejvíce flexibilní a snadno přizpůsobitelný systém vytápění. Zde můžete přesně regulovat tok chladicí kapaliny na každou baterii doma z jednoho místa - skříně kolektoru. V případě nehody je jakákoliv baterie odpojena pomocí uzavíracích ventilů, což usnadňuje a zrychluje opravy.

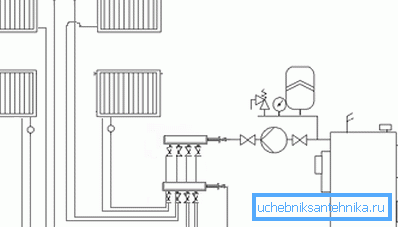

Schéma systému kolektorů (ray) je následující:

1. Hlavními prvky jsou dva kolektory: pro přívod a odvod chladicí kapaliny.
2. Každá baterie v domě je spojena dvojicí trubek s výše uvedenými kolektory. Proto je pro každý radiátor uspořádán samostatný obvod.

Radiální ohřev lze bezpečně doporučit pro instalaci, pokud se nebojíte následujících nuancí:

• pro instalaci vyžaduje obrovské množství potrubí, které je třeba položit pod podlahou podlahy;
• systém musí mít nezbytně cirkulační čerpadlo, protože není možné pozorovat sklon potrubí;
• během instalace je nutné zajistit, aby pod podkladem nebyla instalována žádná montážní vložka, která by mohla během provozu unikat.

Závěr

Vedle výše popsaných způsobů distribuce hlavních trubek, které dodávají chladicí kapalinu k bateriím a dodávají chlazenou vodu zpět do kotle, není schéma zapojení radiátorů (spodní, boční, diagonální) o nic méně důležité. Správné připojení nejen zvyšuje rychlost cirkulace chladiva a zvyšuje účinnost baterií, ale také zamezuje výskytu vzduchových zátek.

Další informace naleznete v tomto článku.
