Schéma potrubí topného kotle: povinné a doplňkové prvky

Jaké požadované prvky by měly zahrnovat páskování vytápění kotle? Co zajišťuje bezpečnost provozu systému? Jak uspořádat nízkoteplotní vytápění? V našem materiálu se pokusíme odpovědět na tyto otázky.

Požadované položky

Seznam zařízení je určen typem topného systému.

Typ cirkulace

Nucená cirkulace znamená přítomnost cirkulačního čerpadla pro topný systém doma.

Je dokončeno:

1. Gryazevikom, instalován před chladící kapalinou čerpadla;
2. Pár uzavíracích ventilů, což umožňuje čistění jímky nebo demontáž čerpadla s minimální ztrátou chladicí kapaliny.

Pokud systém pracuje střídavě s nucenou a přirozenou cirkulací, měl by se mezi závitovkovými vložkami obtékat vložky s průřezem rovnajícím se plnicímu průřezu. Je vybaven kulovým zpětným ventilem nebo ventilem, který zabraňuje zpětnému toku vody obtokem během provozu čerpadla.

Otevřené a uzavřené systémy

Otevřený topný systém komunikuje s atmosférou prostřednictvím otevřené topné vyrovnávací nádrže.

Kombinuje několik funkcí:

• Kompenzuje zvýšení objemu chladiva při zahřátí.
• Slouží k odstranění vzduchu, který je v něm vytlačován.
• Umožňuje přidávat vodu namísto systému, který se v průběhu práce odpařil nebo odvápnil.

Poznámka: Otevřená nádrž je vždy umístěna v horní části obrysu. Nalévání by mělo mít konstantní sklon od nádrže, která zajistí přirozený proud chlazené chladicí kapaliny a umožní, aby byl vzduch nucen nahoru.

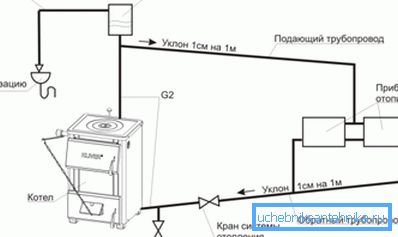

Navíc schéma vazebných kotlů na tuhá paliva v systémech s přirozenou cirkulací zahrnuje urychlovací kolektor - vertikální lahvovací úsek, který spojuje kotel s expanzní nádobou.

V uzavřeném systému jsou funkce prováděné otevřenou expanzní nádobou přiřazeny několika zařízením.

Při instalaci systému s vlastními rukama je užitečné znát několik jemností.

• Expanzní nádoba může být namontována na libovolném místě okruhu; je však lepší vybrat místo, kde proudění chladicí kapaliny obsahuje minimální turbulence. Například před čerpadlem asi 10 průměrů plnění.
• Doporučujeme instalovat trysku nádrže nahoru. Jaký je důvod pro výuku? Protože v tomto případě není zajištěn žádný vzduch v nádrži na druhé straně membrány, kde by měla být chladicí kapalina.
• Objem nádrže je přibližně 10% celkového objemu chladicí kapaliny v systému. Nejjednodušší způsob, jak odhadnout jeho množství, je vyplnění okruhu vodou a jeho vypuštění do jakékoliv nádoby.
• Pokud je v systému několik membránových nádrží, jejich objem je shrnut.
• Nepřetržitá činnost pojistného ventilu během provozu indikuje, že expanzní nádoba je příliš malá.

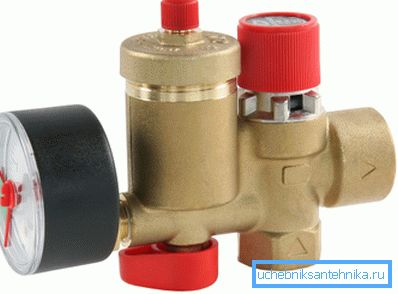

• Bez ohledu na přítomnost odvzdušňovacího ventilu jsou horní body topného systému (horní konektory radiátorů, propojky mezi nimi atd.) Doplněny odvzdušňovačem. Ve své roli mohou působit Mayevsky kohouty, stejně jako obyčejné ventily nebo vodovodní kohouty.

Venku a uvnitř kotle

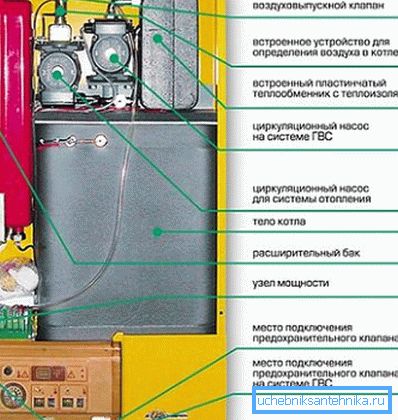

Často se schémata topného potrubí mohou lišit od schémat popsaných výše. Faktem je, že mnoho topných zařízení je vybaveno vlastním oběhovým čerpadlem, bezpečnostní skupinou a často expanzní nádobou.

Při tomto uspořádání obsahuje schéma potrubí stěnového topného kotle v podstatě pouze pár ventilů, které ho odříznou, propouštějí do kanalizačního systému a propojku se systémem studené vody pro vyplnění okruhu.

Další prvky

Co jiného může být zahrnuto do popruhu kotle?

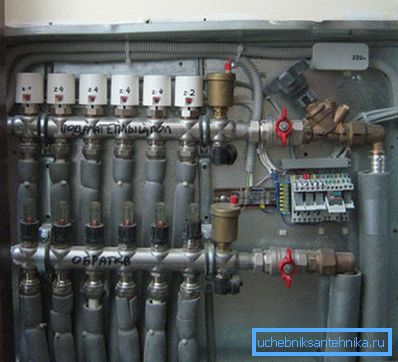

Sběratel

Rozdělovač nebo hřeben je nekomplikované zařízení pro paralelní připojení několika topných zařízení nebo nezávislých obvodů. Sběrače se montují na napájecí a zpětné potrubí. Každá dvojice kohoutků je vybavena uzavíracím ventilem a škrticí klapkou pro nastavení.

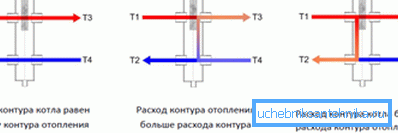

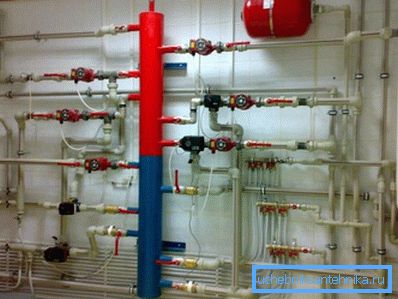

Hydro Arrow

Jedná se o typ nádrže a od ní se zásadně liší pouze ve významném vnitřním objemu. Hydraulická jehla je připojena k přívodním i zpětným potrubím.

Oddělení průtoků v celkovém objemu umožňuje přerozdělování chladicí kapaliny mezi průtokem a zpětným proudem; navíc: pomocí dalších větví je možné zvolit vodu s teplotami mezi oběma závity.

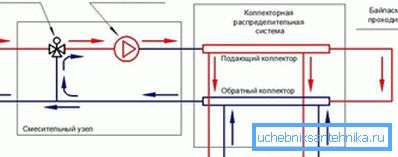

Trojcestný ventil

Jedná se o odpaliště s řízeným ventilem, který pracuje na principu jednoho z těchto způsobů: umožňuje otevřít tok chladicí kapaliny z přímého potrubí, snížit tok vody z výtlaku a naopak. Na co se používá? Nejprve - pro organizaci nízkoteplotních obrysů.

Faktem je, že u kotle na tuhá paliva je teplota zpětného potrubí nižší než 50 ° C extrémně nežádoucí: cena nadměrného ochlazování výměníku tepla je vytváření kondenzátu na něm, což výrazně snižuje jeho životnost. Při provozu v normálním režimu s napájecí a vratnou teplotou 75/55 ° C je vytvořen obvod se samostatným cirkulačním čerpadlem, který napájí vyhřívanou podlahu.

Některá zpětná voda z tohoto okruhu je recyklována; současně trojcestný ventil dávkuje více teplá voda z kotle v závislosti na teplotě nosiče tepla. Obecně platí, že takový systém pro vázání topného kotle na tuhá paliva zahrnuje termostatickou hlavu, která je zodpovědná za regulaci teploty.

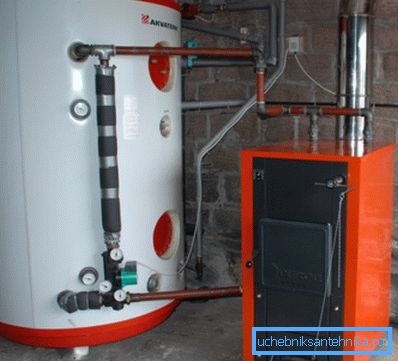

Tepelný akumulátor

Pod tímto jménem se skrývá tepelně izolovaná nádrž na vodu se značným objemem. Umožňuje skladovat velké množství tepelné energie a postupně ji dávat do topných zařízení.

Tepelný akumulátor je užitečný pro stabilizaci teploty radiátorů při použití kotlů na tuhá paliva; to často zahrnuje také potrubí elektrického topného kotle, které funguje výhradně v noci, kdy platí levnější tarifa za elektřinu.

Závěr

Doufáme, že informace poskytnuté čtenáři mu pomohou při návrhu a výstavbě vlastního vytápěcího systému. Jako vždy obsahuje přiložené video další tematické materiály. Úspěchy!
