Schéma kotle na tuhá paliva: všechny hlavní prvky zařízení

Stále rostoucí ceny základních paliv nutí spotřebitele hledat alternativní způsoby. Zcela výnosným řešením jsou kotle na tuhá paliva, které pracují efektivně a jsou nezávislé na dodávkách centralizovaných nosičů energie.

Výhody systémů vytápění tuhého paliva

1. Hlavní jednotka autonomního systému je nezbytná v případě přerušení dodávky plynu nebo vůbec neexistuje.
2. Přístroje této třídy jsou přínosné a skutečnost, že k nim není třeba připojovat elektřinu. Pouze v některých případech je vyžadována minimální spotřeba energie.
3. Dnešní zařízení kotle na tuhá paliva umožňuje jeho provoz s maximálním přenosem tepla do místnosti.
4. Ve většině regionů je dřevěný a dřevěný odpad nejlevnějším nosičem energie, a to i za cenu.
5. Přitahuje vůni čerstvého dřeva a pohodlí ze živého ohně. Fanoušci vytvářející auru venkovského života budou moci plně vychutnat krajinu odpočinku.
6. Nemusíte spouštět instance pro povolení instalace zařízení. To je velký přínos, protože při montáži zařízení na plyn nebo topný olej potřebujete mnoho odkazů.

Dávejte pozor! Dříví, uhlí, pelety nebo brikety nejsou explozivní. Požadavky na jejich skladování proto nejsou tak přísné. Stačí, abyste vybavili prodloužení nebo úložný prostor. V krajním případě a v zadní místnosti.

Jak je jednotka

Většinou se kupujícímu nabízí kruhové nebo obdélníkové zařízení. Téměř všichni - potomci dobře známých "kamen", upravených s časem. Nyní vylepšené kotle na tuhá paliva usnadnily jejich údržbu.

V každém průměru je nutno ukládat palivové dřevo každých 5-8 hodin. Čím více je ohniště, tím více paliva drží, a proto může být zařízení méně krmeno.

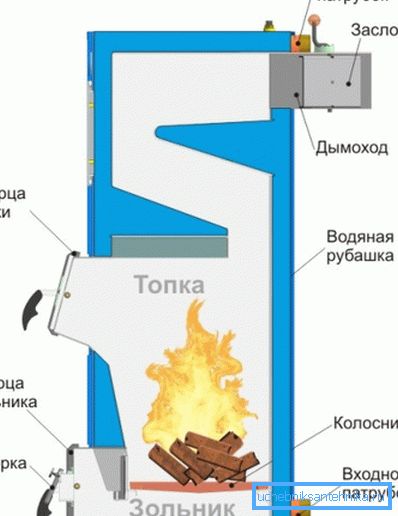

Firebox

Spalovací komora nebo požární komora jsou zároveň také výměníky tepla.

Skládá se z následujících prvků.

1. Kapacita pro záložní záložky.
2. Výfukové zóny spalovacího plynu.
3. Grate, na kterém se nachází palivové dřevo.
4. Otvor pro přívod vzduchu.
5. Portál pro nahromaděný popel.

Dávejte pozor! Hlavní rozdíl mezi kotlem a sporákem spočívá v tom, že tento ohřívá pouze vzduch kolem něj. Schéma topení s kotlem na tuhá paliva je však odlišné v tom, že zařízení je vybaveno vodním pláštěm kolem pece. Poté se horká voda používá k určenému účelu.

Vodní vrstva

Kotel má dvojité stěny, mezi nimiž je dostatek prostoru pro vodu.

To je místo, kde se slouží k dalšímu vytápění.

1. Během spalování paliva se vytvářené teplo ohřívá vodu. Podle zákonů fyziky teplejší tekutina stoupá v horním segmentu mezivrstvy.

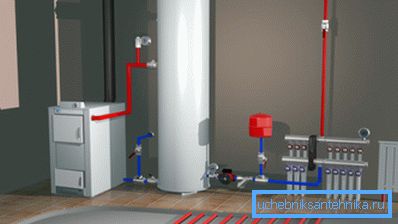

2. Po dosažení horní části, kde je odbočná trubka umístěna, prochází kolem ní varná voda a je odváděna pro vytápění místností potrubím do radiátorů, různými cívkami nebo přiváděna do systému vytápěných podlah.
3. Vyčerpaná chlazená voda je vrácena spodní trubkou zpět do pláště kotle pro opětovné ohřev.

Dávejte pozor! Převážná většina modelů kotlů pracuje gravitací, tj. Bez zásahu čerpadel. Jen příležitostně existují odrůdy, vybavené oběhovým čerpadlem, které zrychlují proudění vody topným systémem.

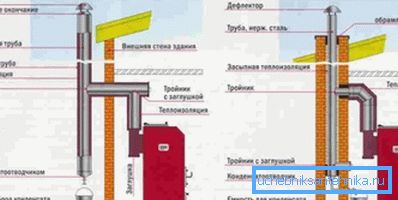

Odvzdušňovací systém

Jakékoliv zařízení na tuhá paliva vyžaduje mimořádně pečlivý přístup. Prchavé spalovací produkty - to je stejný oxid uhelnatý. Mnohokrát vedl k problémům nedbalých uživatelů.

Pokyny pro všechna zařízení trvají na povinném větrání a pravidelném čištění komínů.

1. Komín je vytlačen na ulici, kam jde plynný odpad.
2. Doporučuje se ohřívat výfukové potrubí.
3. Čištění vnitřních povrchů ze sazí a sazí je nezbytné k zamezení ucpávání potrubí.
4. Vhodné je instalovat model s nuceným větráním. Tím se zlepší kvalita vzduchu v místnosti.

Řízení teploty

Moderní kotle jsou vybaveny prvky, které umožňují regulaci toku vzduchu do pece bez vašeho zásahu.

Bez kyslíku není hoření možné a proto zvýšením nebo snížením objemu je možné dosáhnout ideální účinnosti jednotky.

1. Ventil a speciální regulátor jsou pevně spojeny.
2. Když teplota stoupne nad požadovanou hodnotu, stěny regulátoru se rozšiřují a spouštějí ventil. Průtok vzduchu se současně stává menší.
3. Nižší teploty způsobují obrácený proces.. Zvýšená klapka zvyšuje přístup kyslíku do pece, čímž stimuluje aktivnější spalování.

Tato schéma topení s kotlem na tuhá paliva se může zdát primitivní. Nicméně, jak ukazují dlouhodobé studie, je to ten, který je nejúčinnější a proto se aktivně používá při výrobě kotlů.

Klasifikace materiálu

Vzhledem k tomu, že zařízení jsou vyrobena z různých materiálů, vzniká otázka - což je praktičtější, výhodnější a pohodlnější? Částečně závisí na účelu kotle, protože dnes můžete vidět jak kompaktní jednokomunikační zařízení, tak jejich mocné protějšky s mnoha funkcemi a doplňky.

Ocelové kotle

Vyznačují se nejnižší cenou a snadnou údržbou. Jsou však vnímaví z hlediska teploty, ve zpětném potrubí by měl být vyšší než +60 ?. Nevýhoda je vyloučena instalací ventilu, který podporuje požadovaný režim ve vratném potrubí, kde je z přívodního potrubí směšována horká voda.

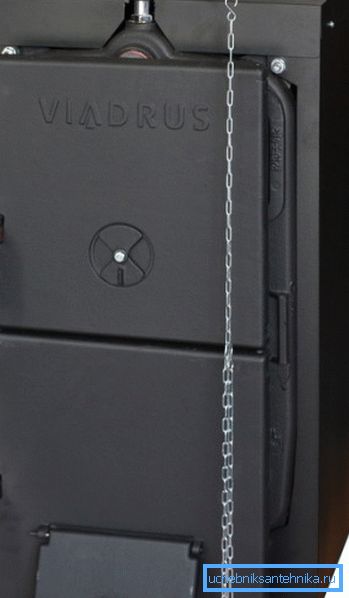

Železné výrobky

Kov, který se ukázal jako spolehlivý a trvanlivý materiál. Litina je ideální pro milovníky kapitálu a pevných věcí. Mnoho nezastaví ani značné náklady, i když je to zcela opodstatněné.

Pro malý venkovský dům působivé a těžké vybavení je nepraktické, ale na velké ploše chaty železné zařízení právě v pořádku.

Typy paliva

Termín "tvrdé" mluví sám o sobě.

To je to, co kotle spotřebovávají s potěšením, a přinášejí zpět výhody civilizace ve formě tepla a pohodlí.

1. Tvrdé dřevo.
2. Dřevo a uhlí.
3. Pelety (pelety z dřevního odpadu).
4. Brikety z třísek a pilin, kužele, rašelina.

Poslední bod je snadné uspořádat se svými vlastními rukama, pokud si můžete sbírat dary lesa v okolí a používat jednoduchý tisk.

Oddělení spalováním

Nejoblíbenější jsou následující typy zařízení.

1. Tradiční kotle.
2. Analogy dlouhého spalování, kdy dochází k hoření zhora dolů (a nikoliv ze zdola nahoru, jako v normálu). Vhodný v tom, že frekvence ukládání paliva se vyskytuje méně často (až jednou za den).

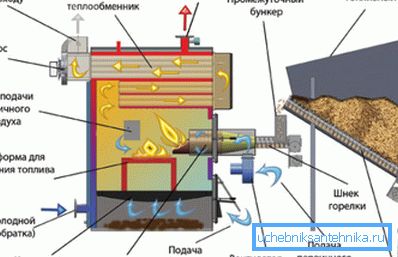

3. Peletové jednotky s automatickým ostřením pelet v komoře.
4. Zařízení na výrobu plynu (pyrolýza). Zvýšená účinnost je způsobena použitím tepla z vyvíjených plynů, které nejsou ve výše uvedených typech.

Závěr

Vezměte kotel za svůj dům, jeho oblast, architekturu a podmínky. Ve většině případů to lze provést intuitivně nebo konzultováním s prodejcem na místě.

Pomůže vám při výběru videí s podrobným popisem ověřených a osvědčených modelů.
