Schéma dvoutrubkového topného systému: možnosti

Jaký by mohl být schéma dvojitého topného systému v soukromém domě nebo v rodinném domě? Jak vzniká takový systém? Jaké přídavné zařízení, kromě potrubí a topných zařízení, je pro jeho práci nezbytné? Pokusíme se odpovědět na tyto otázky.

Co to je?

Za prvé, pokusíme se nejjednodušeji vysvětlit rozdíl mezi jednorázovými a dvoutrubkovými diagramy pro připojení topných zařízení.

Představte si, že v horním patře sousedních místností jsou ohřívače. Jeden z nich - server, druhý - naopak.

Takže pokud se na každém podlaží instaluje chladič, který je otevřen, lze říci, že máme okruh otopného systému s jedním potrubím. Ale pokud je každá baterie propojkou mezi stoupači - jedná se o dvourubový topný okruh.

A nyní přidáme trochu zmatku těmto štíhlým logickým konstrukcím.

Ve své čisté podobě se tyto systémy nacházejí pouze v soukromých domech s malým počtem podlaží a náměstí.

Častěji se používají kombinované schémata, jako jsou následující:

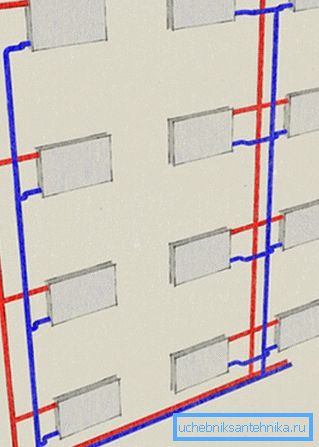

• Dvě dna procházející suterénem jsou propojeny stejnými stoupačkami na horním patře, které se hodí do popisu dvoukloubového systému.
• Každá jednotlivá stoupačka - jedna trubka. Výše popsaná konstrukce s radiátory-překladištěmi v reálném bytovém domě bude nefunkční: chladicí kapalina se jednoduše nezvedne do horního patra a nepohybuje se pouze přes jednu nebo dvě dolní překlady.

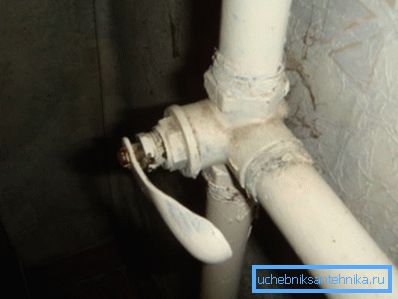

Pro objasnění: jak se dozvíme později, problém je řešen vyrovnáním - škrcení topných zařízení. Nicméně v bytových budovách tlumivky, přičemž alespoň jedno z ustanovení, které opouštějí sousední byty bez topení, nelze vůbec použít. Jen proto, že každý systém by měl mít maximální ochranu proti umům, jasným představitelům intelektuální většiny.

Klasifikace

Jaké typy dvouvrstvých schémat vytápění lze nalézt v domácích zařízeních a soukromé bytové výstavbě?

Podle orientace

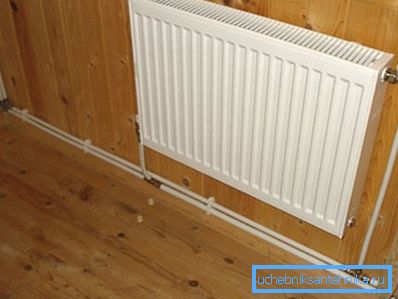

Ve svislém systému jsou obě potrubí - průtok a zpětný tok uspořádány vertikálně. Ve vodorovném, resp. Naopak. A tyto schémata jsou často kombinovány ve stejném domě: například plnění stropními mosty může tvořit vodorovný systém a přístup k vytápění - vertikální.

V průběhu chlazení

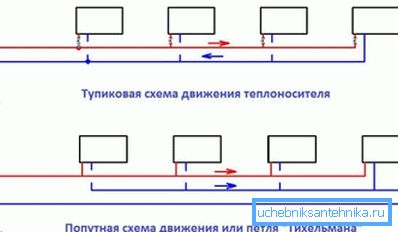

V následujícím schématu se chladicí kapalina pohybuje v jednom směru podél obou lahví; v mrtvém bodě - změní směr pohybu na opačný směr při přechodu z posuvu k návratu. Typickým příkladem souvisejícího schématu je dvouvrstvý topný systém soukromého jednopatrového domu, jehož okna a dveře nezasahují do pokládky potrubí; ale pokud existují překážky, použije se mrtvý konec.

Tím, že vyvolává pohyb chladicí kapaliny

• V bytových jednotkách je nosič tepla (procesní voda) poháněn tlakovou diferencí mezi přívodním a vratným potrubím topného systému.
• Typickým řešením pro velký soukromý dům je jedno nebo více oběhových čerpadel.
• Konečně, v malém prostoru domu, může být oběh zajištěn rozdílem v hustotě mezi horkými a teplem vypouštěnými vodními hmotami vody. Zdroj tepla se stává kotlem nebo pecí s výměníkem tepla.

Balení nahoře a dole

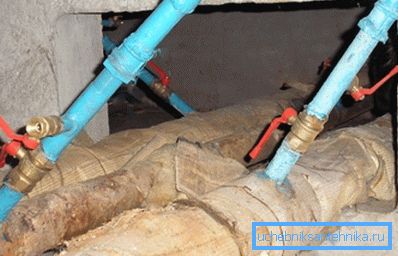

Většina moderních nových budov - domů spodního lahví: napájecí a vratné potrubí se nacházejí v suterénu nebo v technické podkroví nad přízemím, kde jsou sklady nebo sklady.

Vhodnost takového schématu spočívá v tom, že všechny ventily a armatury jsou soustředěny na jednom místě: pro resetování stoupacího ohřívače stačí vypnout dva ventily umístěné vedle sebe a odšroubovat pár zátek. Hlavní nevýhodou je namáhavé uvedení do provozu po resetování: aby se odstranil vzduchový uzávěr, musíte se dostat do horního bytu na stoupači.

Existuje však několik odstínů.

• Pokud není na jednom ze stoupaček žádné topné zařízení, může být znovu spuštěno ze suterénu spolu s parní komorou. Za tímto účelem je místo zátky namontován vypouštěcí ventil. Stačí zaskrutkovat zástrčku na druhém stoupacím potrubí a otevřít ventil na něm, ponechte pojistný ventil otevřený - a vzduch vyletí na přední část toku vody.

• V některých domech jsou v podkroví překlady s Mayevskyho jeřábem. Chcete-li začít, nemusíte se dostat do bytů v horním patře. avšak při těžkých mrazu voda často zmrzne, když je zmrzlá v propojkách.

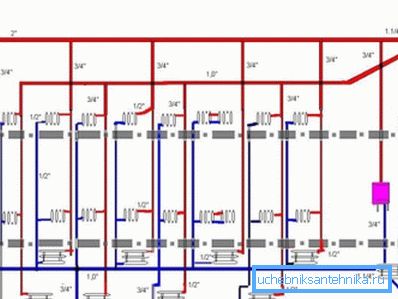

Dvou-trubkové topné schémata s horním plněním se liší v tom, že zásoby jsou v podkroví; nosič tepla prochází stoupačky otevřené radiátory na cestě k vratnému potrubí umístěnému v suterénu. V horní části plnicího místa je instalována expanzní nádrž s odvzdušňovačem.

Jaký je výsledek?

1. Při vyklápání voda nezmrazuje ani v lahvičce ani ve stoupačích - stačí otevřít průduch v podkroví.
2. Spuštění systému je jednoduché a bezpečné: veškerý vzduch je v expanzní nádrži.

Cena jednoduchého vynulování a spuštění je potřeba spustit, když je stoupačka odpojena: musí být blokována ze spodní části a od horní části.

Vyvažování

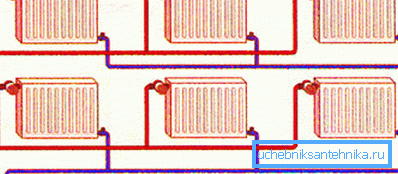

Horizontální dvouvodičový obvod ve své původní podobě je nefunkční: chladicí kapalina cirkuluje pouze topnými zařízeními, které jsou nejblíže kotelu nebo čerpadlu. Problém je vyřešen vyvažováním - škrcení každé baterie, aby se dosáhlo stejné teploty.

Poznámka: kvůli setrvačnosti systému, stabilizace teploty chladicí kapaliny trvá několik hodin. Z toho vyplývá zřejmá instrukce: se samo-vyvažováním se poloha každé tlumivky změní na minimální hodnotu s opakovaným ovládáním teplot za 2-4 hodiny.

Zařízení

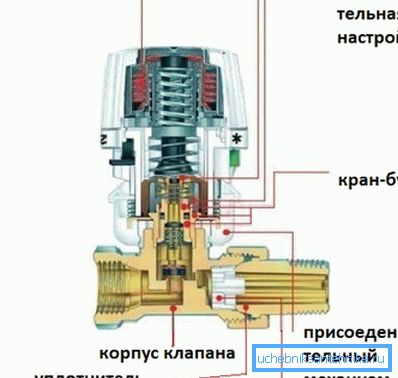

Při budování systému v soukromém domě budete potřebovat určité množství dodatečného vybavení kromě potrubí a ventilů. S funkcemi některých jeho druhů se krátce setkáme.

Závěr

Doufáme, že informace poskytnuté čtenáři budou užitečné. Jako vždy bude video připojené k článku potěšeno dalšími tematickými materiály. Úspěchy!
