Samostatně vytápěné kotle: jak si vybrat design přístroje a

Ve venkovském domě je často naléhavý problém jeho vytápění v chladném období. Konvenční kamna nebo hořící kamna nejsou příliš účinná: jejich náklady na pohonné hmoty jsou iracionální, na odstranění sazí a popílku trvá spousta času a v místnostech dochází k poklesu teploty. Vynikajícím řešením problému bude vytápění kotle.

Tyto jednotky jsou modernější a účinnější než pece. S dostatečným příkonem bude zařízení schopno ohřívat nejen obytnou budovu, ale i průmyslovou, komerční budovu. Pokud je to požadováno, může být tato jednotka vyrobena ručně.

Jaký je topný kotel?

Všechny topné kotle jsou uspořádány podle stejného principu - spalovací palivo přenáší tepelnou energii na výměník tepla. Ohřívá nosič tepla - voda, olej, nemrznoucí kapalina (viz také článek Výpočet topných radiátorů: potřeba tepelné energie a počet sekcí).

Pro efektivitu jednotky jsou dva indikátory.

1. Úroveň spalování paliva. Když nedostatečný přísun kyslíku se spalovacím odpadem odstraňuje výpary kapalného paliva nebo pyrolýzní plyn a při spalování mohou vynechat spoustu energie, je třeba upravit domácí kotel.
2. Zařízení výměníku tepla. Čím více je kontaktní plocha spalovací komory a nádržky na vodu, tím více tepelné energie se přenáší z hořlavého nosiče tepla po určitou dobu.

Dávejte pozor! Na tomto základě by teplota spalovacího odpadu měla být co nejnižší. Při pádu tohoto ukazatele při výkonu kotle se zvyšuje. Kromě toho, čím nižší je teplota v komíně, tím je odolnější a provoz zařízení je bezpečnější.

Volba konstrukce zařízení

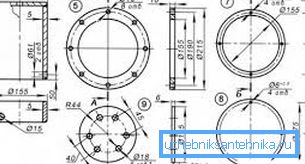

Při vytváření výkresů domácích topných kotlů ovlivní jejich dostupnost a určitý druh paliva ve svém okolí jejich vzhled a provoz.

1. Dostupnost materiálů. Tepelně odolná ocel je vhodnější pro topné jednotky než obyčejná nerezová ocel. Ale druhý je používán častěji. Znamená to, že materiál je snadno přístupný a jeho cena je nižší.
2. Možnost zpracování. Litinová hrnce nemůže dělat doma.

Při výrobě domácích kotlů na tuhá paliva je nejběžnějším materiálem plechy.

1. Tloušťka oceli by měla být 4/5 mm. Můžete to zvládnout broušením, plynem nebo elektrickým svařováním.
2. Jednotka přístroje závisí na typu vybraného paliva.
3. Návrh je ovlivněn metodou cirkulace vody v okruhu.
4. Pokyn uvádí, že k tomu, aby voda mohla být ohřívána k cirkulaci přirozeným prouděním, je nutná značná výška nádrže a velký průřez trysek a také topné okruhy. Čím menší je jejich průměr, tím větší je hydraulický odpor a tím nižší rychlost cirkulace.
5. Pokud vložíte čerpadlo, zvýší se rychlost průtoku vody, čímž se sníží příčný průřez potrubí a výška nádrže.

Když jsou namontovány domácí kotle pro vytápění domu, stojí za to pamatovat si několik doporučení.

1. Je lepší připravit topné okruhy a trysky jednotky z trubek o průřezu nejméně 32 mm.
2. Od doby vypnutí čerpadla klesá průtok chladicí kapaliny a její teplota se zvyšuje. Proto by topný okruh měl být z pozinkovaných trubek. Analogy z plastu (má nízkou odolnost proti vysokým teplotám), dokonce zesílené, je lepší nepoužívat.

Typy jednotek

Nejběžnější dřevní kotle.

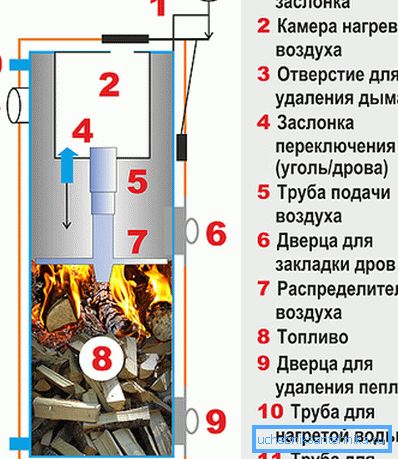

Dřevní agregáty

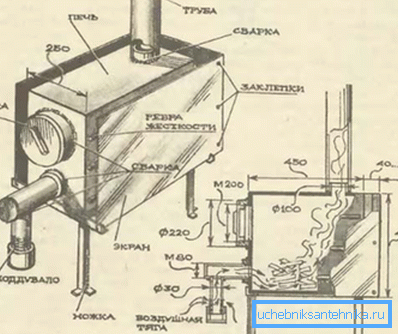

1. Nejjednodušší domácí dřevěný topný kotel má vzhled dvou válců, z nichž menší je umístěno uvnitř většího.
2. Vnitřní konstrukce je ohniště a vnější je nádrž na vodu.
3. Pro minimalizaci svařovacích prací je možné jako tělo jednotky použít trubku s velkým průřezem s tlustými stěnami.
4. Domácí kotel na dřevo může mít různé velikosti a tvary na základě dostupnosti těchto nebo jiných materiálů. Takže můžete namontovat svařenou obdélníkovou pec uvnitř válcové nádrže na vodu. Volitelně - umístit do pece cívku nebo výměník tepla z řady potrubí uspořádaných podélně nebo napříč.
5. Kotle na dřevo je možné ukládat na jakýkoli typ tuhého paliva. Pro ně jsou vhodné uhlí, pelety, běžné palivové dříví, suché rašelinové brikety atd.

Hlavní nevýhodou těchto zařízení je jejich nízká účinnost.

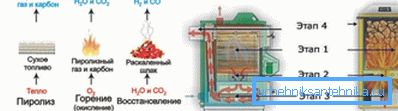

Pyrolytické analogy

1. V těchto kotlích při teplotách 200/800 ° C a omezené dodávce kyslíku dřevo vydává teplo při spalování a přeměňuje se na pyrolýzní plyn a dřevěný koks. Dále se do ohřátého plynu mísí vzduch, který způsobuje, že se látka uvolní velkým množstvím tepelné energie.
2. Výsledkem je vysoká účinnost zařízení dosahující 92%. Jedna část palivové jednotky může pracovat 10/12 hodin. Obvyklý domácí kotel na tuhá paliva má indikátor 4 hodiny.
3. Palivo v jednotce spaluje s minimálním množstvím odpadu. Spalování plynu lze regulovat pomocí automatizace.

Dávejte pozor! Když se plynné a pevné frakce paliva spálí samostatně, zvyšují se požadavky na vlhkost palivového dřeva. Při hodnotě více než 30% plynu s velkým množstvím spalování vodní páry nezáleží.

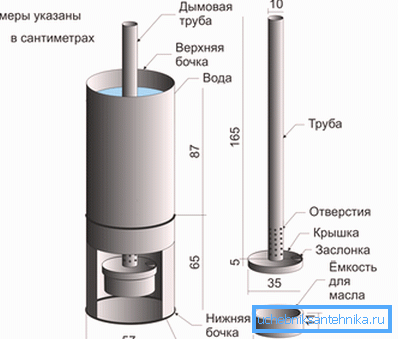

Jednotky odpadních olejů

Zajímavé kotle pracovat. Odpaří olej předtím, než hoří. Když jednotka dosáhne provozních teplot, kapání do vyhřívané palety se okamžitě přemění na plyn, který při spálení ohřívá výměník tepla.

Jako palivo v těchto jednotkách můžete použít naftu.

Elektrické zařízení

Domácí elektrický kotel pro vytápění je velmi jednoduchý design. Uvnitř trubky s velkým průřezem je ohřívač. Zpětná trubka je svařena ke skříni zezadu, přívod je namontován nahoře.

Je třeba poznamenat, že elektrické kotle s výkonem větším než 7 kW nesmějí být připojeny k síti při napětí 220 voltů.

Napětí na 380 není všude.

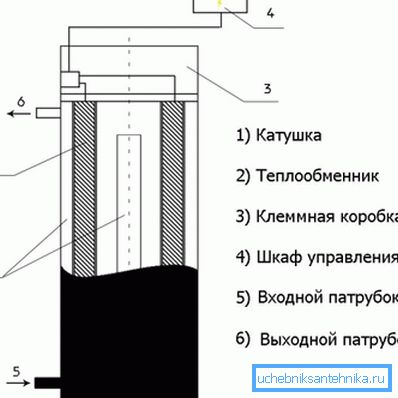

1. Složitější domácí indukční topný kotel.

1. Jeho nejjednodušší konstrukce se skládá z hrubostenné plastové trubky. Smaltovaný drát je omotán kolem 100 otáček.
2. Je připojen ke svařovacímu invertoru s proudem (výstupem) 15 A.
3. Uvnitř jsou prvky ohřívané vírovým proudem - ořezáváním ocelové tyče nebo tlustým drátem.
4. Vratná trubka je připojena ke skříni zezadu a přívod ze shora.
5. Obvod je naplněn chladicí kapalinou a jednotka je připojena k napájení.
6. Pro takové zařízení není třeba čerpadlo. Cirkulace zajišťuje konvekci ohřáté vody.

Závěr

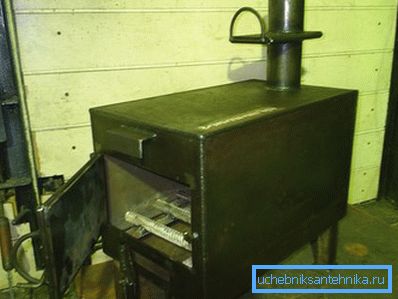

Topné kotle lze provádět nezávisle. Taková zařízení jsou mnohem účinnější než pece a mohou zvýšit výkonnost topného systému (viz také článek Samospoušťový topný systém: Vlastnosti zařízení).

Video v článku stále obsahuje spoustu zajímavých věcí.
