Různé plynové topné kotle: principy jejich práce

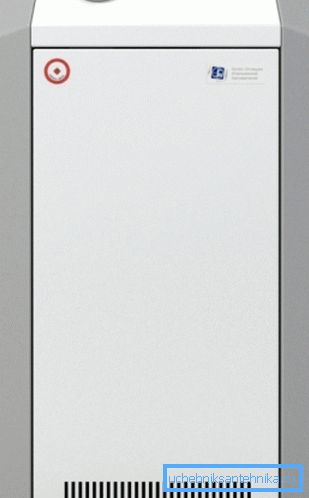

Pokud je venkovský dům schopen se připojit k plynovodu, bude pro vás velmi výhodné, abyste si zahřívali dům instalací plynových kotlů Lemax nebo jiných značek jako topných těles. Nejdůležitější věcí je to, že dokážete správně vypočítat výkon ohřívače ve vztahu k obytnému prostoru místnosti a množství chladiva v okruhu chladiče nebo podlahovým vytápěním.

A jakoukoli značku, kterou vyberete - Wisman, Mimax, Beretta - je důležité, aby byly vhodné pro typ topení výměníku tepla, který bude popsán níže a navíc budeme sledovat videoklip o kotlích.

Princip činnosti

Poznámka: V závislosti na topném okruhu je také nutné zvolit topný plynový kotel, který může být buď vysokoteplotní (konvekční) nebo nízkoteplotní (kondenzační). Takže pokud radiátory potřebují teplotu tekutiny asi 60-80? C, pak pro teplou podlahu dost 30-50? C.

Konvekční jednotky

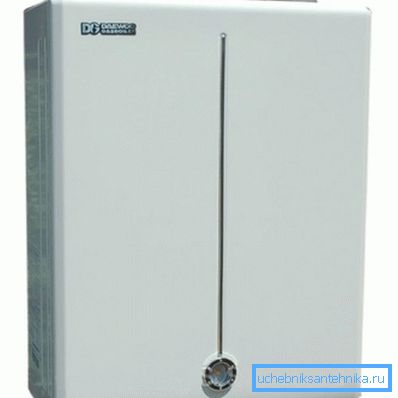

• Plynové kotle typu convection jsou nejvíce poptávané v Ruské federaci, například mohou být na stěnu nebo na podlaze montované verze Daewoo DGB-100 MSC, které vidíte na horní fotografii. Závisí to na tom, že ve většině případů dáváme přednost radiátorům, nikoliv podlahovému vytápění, dlouhodobému zvyku a strachu z nových vlivů. Takové modely jsou však vybaveny výkonnými možnostmi a v některých případech dokonce dokončují i ​​malou centrální kotelnu pro několik vícepodlažních budov.

• Princip činnosti těchto jednotek funguje podle stejného schématu - palivo prochází potrubím do hořáku, který svým plamenem ohřívá chladicí kapalinu, zatímco moderní hořáky nejčastěji fungují jak na propanu, tak na zemním plynu. Hlavní nevýhodou tradičních kotlů před kondenzací je to, že sekundární teplo, které se vytváří ve spalovací komoře, se nepoužívá ke zvýšení účinnosti, ale je vypouštěno přes komín do ulice.
• Optimální teplotní rozsah, ať už německý WOLF, český PROTHERM nebo finský dieselový plyn TERMAX, je v rozmezí 60-80 ° C, kvůli touze po nejdelší životnosti výměníku tepla. Tato omezení jsou způsobena skutečností, že při teplotě 55-57 ° C (kritický bod) se kondenzát kyseliny nahromadí na výměníku tepla, který ničí stěny. Kyselé odpařování se vytváří v důsledku tepelného rozkladu nebo prostého spalování plynu.

Poznámka: V případě kombinace dvou okruhů - radiátorů a vytápěné podlahy doporučuje instrukce používat tradiční modely a snížení teploty tepelného nosiče na teplou podlahu se provádí pomocí třícestného ventilu.

Kondenzační jednotky

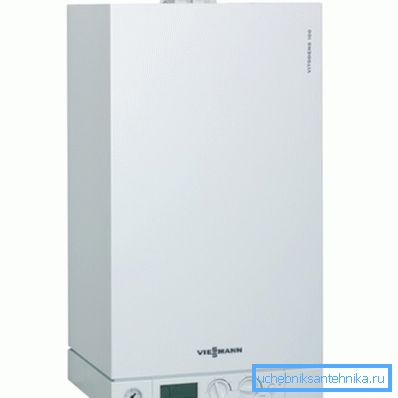

• Samozřejmě, v porovnání s konvekcí, kondenzační plynové kotle pro vytápění nemají takovou popularitu v Rusku, obzvláště proto, že cena takového zařízení je mnohem vyšší, ale je to kvůli kyselému filtračnímu systému kondenzátu. Uživatelé, kteří se rozhodli, že takovou akvizici rozhodnou, je nepravděpodobné, že by to litovali, jelikož úspory jsou zřejmé - efektivita těchto jednotek v některých případech dosahuje 111%!

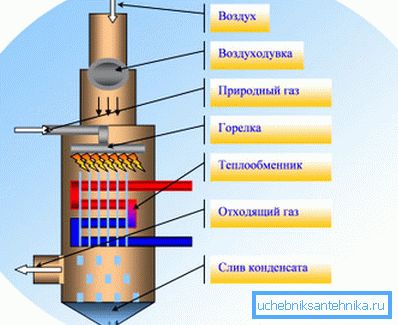

• Kotel na kondenzační plyn pracuje podle následujícího principu: zemní plyn vstupuje do hořáku, jehož plamen ohřívá výměník tepla, ale sekundární teplo není vyvedeno z palivové komory do ulice, ale slouží k sekundárnímu vytápění. Vzhledem k tomu, že tyto modely jsou navrženy pro optimální teplotu 30-50 ° C, bude tam vždy vytvořen kyselý kondenzát, který však nepoškodí výměník tepla, protože spadne. Poté je prostřednictvím speciálního potrubí s filtry odkloněn do určité kapacity, prakticky ztrácí svou toxicitu.

Výměníky tepla

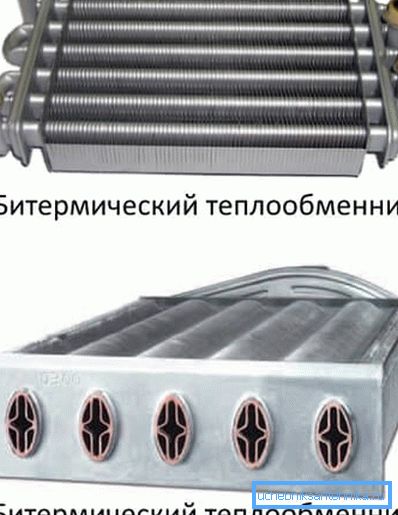

Jakýkoli topný kotel na plyne má ve svém uspořádání výměník tepla, který může být buď bithermický, jak je vidět na horním obrázku, nebo oddělené. Bttermická verze se skládá ze dvou propojených dutých profilů, to znamená, že je potrubí v potrubí s lamelovým povlakem k ochraně proti korozi. Tekutina ve vnitřní trubce je přiváděna do systému horké vody a do vnějšího topného okruhu.

Přítomnost takového uzlu usnadňuje hmotnost a rozměry kotle, například v značkách SIGNAL nebo ISHMA (i když tam je možná samostatná verze). V takových případech existuje pouze jeden uzel. Přirozeně snižuje jeho hmotnost a velikost, ale navíc pro jednotky s takovým zařízením nepotřebuje třícestný ventil pro horkou vodu, protože teplota vody je nižší (30 ° C) než u topného okruhu.

Navzdory všem výhodám jsou bithermické výměníky tepla nevhodné pro práci s tvrdou vodou - soli a strusky uložené na stěnách potrubí, blokují průchod, což je pak téměř nemožné vyčistit. Faktem je, že při čištění těchto látek, pádu z kovu, se nerozpouštějí až do konce, ale vypadají jako malé kusy, které se uvízly v kongescích při zatáčení a ucpávání průchodu.

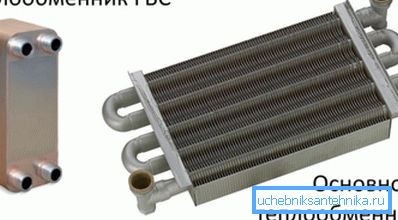

Pokud je ve vašem okolí voda s tvrdou vodou, je nejlepší vybrat si AOGV se samostatným výměníkem tepla, který se snadno čistí a nezabírá tak rychle, například CONORD, KEBER nebo TERMONA. To je možné díky většímu vnitřnímu průměru trubek a přestože tato volba bude stát ještě trochu víc, ušetříte delší životnost.

Přehled některých modelů

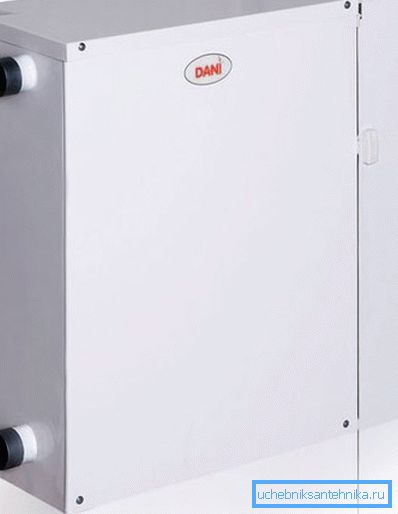

Dvoukruhový plynový kotel pro vytápění Dani nepoužívá vzduch z místnosti, kde je instalován - přívod vzduchu pochází z ulice a produkty tepelného rozkladu jsou vypouštěny prostřednictvím koaxiálního kouřovodu. Jmenovitý tlak na přívodu plynu je 1274PA a pracovní tlak horké vody není větší než 0,65 kPa. Pokud jmenovitý tlak nosiče energie nepřesahuje 1274 Pa, pak jeho spotřeba není větší než 0,8 m.³/ hodina

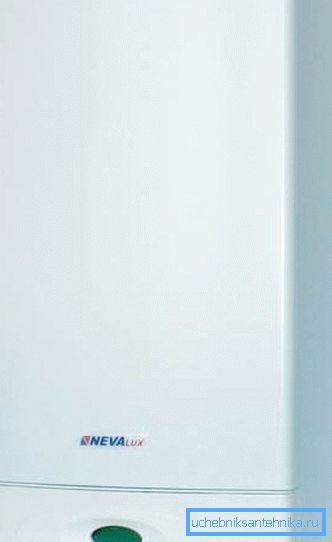

Dvoukruhová bithermická tradiční topná jednotka NEVA LUX, kterou vidíte na horní fotografii, je vyráběna v Rusku, přívod teplé vody je 14 l / min a je navržen pro maximální rozlohu 240m². Jmenovitý výkon tohoto zařízení je 18 kW, měděný výměník tepla, účinnost dosahuje 90%, maximální teplota produktů tepelného rozkladu je 130 ° C, minimum je 100 ° C. Rozměry (výška / šířka / hloubka) 720x410x326 mm, hmotnost 34,5 kg, záruka 2 roky.

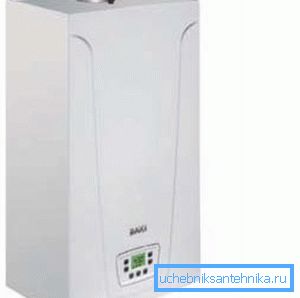

Plynová jednotka Waxi, kterou vidíte na této fotografii, je nástěnná dvoukruhová jednotka s maximálním výkonem 14 kW (dostatečná pro místnost 140 m²) s maximální spotřebou plynu 1,63 m³/ hodina Při plném výkonu je účinnost zařízení 92,9% a pokud pracuje v režimu 30% výkonu, účinnost bude 90%, teplota TUV je 30-55 ° C. Rozměry (výška / šířka / hloubka) 700x400x280 mm, hmotnost 29,0 kg, záruka 2 roky.

Topný kotel Aton je kondenzační jednotka určená pro nízkoteplotní obvody s maximálním výkonem za předpokladu, že kondenzační režim je 24,6 kW a typický je 22,1 kW. Pro ohřev v režimu 60-80 ° C 6,3-21,4kW a pro 30-50 ° C - 6,9-21,7kW, výkon zásobování teplou vodou T 30? C - 10 l / min.

Modul Beretta Exclusive Green 30 CSI typu kondenzace, konstruovaný pro nízkoteplotní obvody, s maximálním výkonem, který vyhovuje kondenzačnímu režimu 30 kW. Současně, v režimu 60-80 ° C 99,1 kW, a pro 30-50 ° C - 31,41 kW, produktivita dodávky teplé vody? T 30? C - 10 l / min. V rozsahu 60-80 ° C je účinnost 95,5% a v rozmezí 30-50 ° C - 105,2%. Beretta pracuje na přírodním i zkapalněném plynu.

Závěr

Závěrem lze říci, že existují také plynové litinové topné kotle, které můžete instalovat na podlahu vlastními rukama, a ve většině případů to jsou dvojité okruhy typu konvekčního typu. Při instalaci pro certifikaci by měl být zavolán zástupce plynárenské společnosti s licencí - takže záruční lhůta nebude počítána od data nákupu, ale od data instalace (viz také článek Ferrol plynové topné kotle a jejich vlastnosti).
