Rozložení tepla radiátorů: přibližný výpočet a výpočet podle

Úkolem jakéhokoli radiátoru je efektivní vytápění místnosti. Proto jedním z nejdůležitějších parametrů těchto zařízení je přenos tepla, který určuje, jak dobře se chladič vyrovná s tímto úkolem. Níže uvažujeme, jaké faktory ovlivňují tento parametr, jaký je přenos tepla z různých typů radiátorů a jak je vypočítat.

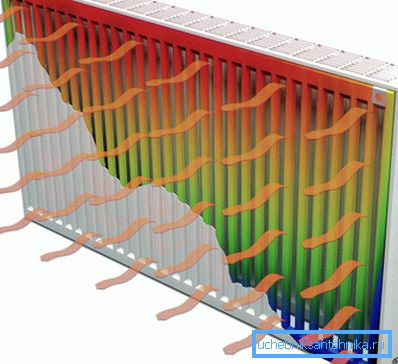

Přímý vzor přenosu tepla

Co je přenos tepla

Převod tepla se tudíž označuje jako indikátor, který udává množství tepla, které přístroj vysílá za určité časové období. Často se tento parametr označuje také jako tepelná energie, výkon chladiče nebo tepelný tok. Měří se ve wattech, zkráceně - wattů.

V některých zdrojích se však tento parametr měří v kaloricích hodinách - 1 W odpovídá 859,8 cal / h. Takové měření je však vzácné.

Je třeba poznamenat, že přenos tepla z baterie probíhá třemi způsoby:

  • Výměna tepla;
  • Konvekce;
  • Radiací.

Každá baterie nese teplo ve všech třech směrech, ale různé topné zařízení mají jiný poměr. Radiátory se ve skutečnosti nazývají pouze zařízeními, ve kterých je alespoň 25% tepla přenášeno přímým zářením. Tento termín však získal širší smysl, v důsledku čehož se také používá pro konvekční spotřebiče.

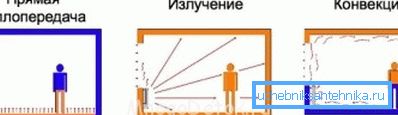

Schéma možností přenosu tepla

Výpočet přenosu tepla

Při uspořádání vytápěcího systému s vlastními rukama si zasluhuje pozornost výpočtu požadovaného výkonu zařízení. Výběr a jejich množství závisí na tom. Na jedné straně se každý majitel snaží ušetřit peníze, takže nemá smysl kupovat další baterie, ale na druhou stranu, pokud to nestačí, nebudete mít ve své domácnosti dostatečnou teplotu.

Existují dvě metody pro výpočet tepelného výkonu radiátoru potřebného k ohřevu místnosti:

  • Přibližný výpočet, který je založen na skutečnosti, že na 10 čtverečních metrů místnosti, která má jedno okno a jednu vnější stěnu, vyžaduje jeden kilowatt výkonu. Pokud má místnost dvě vnější stěny, potřebuje 1,3 kW, aby ji zahřála.
  • Výpočet podle vzorce je složitější metoda, ale současně umožňuje získat přesnější hodnotu.

Níže je podrobný pohled na každou z těchto metod.

Schéma závislostí výkonu akumulátoru na počtu sekcí a teplotě chladicí kapaliny

Přibližný výpočet

Pro výpočet radiátorů chladiče tepla potřebných k ohřevu místnosti je třeba znát následující parametry:

  • Typ baterie;
  • Jeho velikost;
  • Parametry místnosti.

Níže je tabulka radiátorů pro přenos tepla z různých materiálů:

Typ Účinnost jedné sekce při teplotě 80 stupňů
Litina 125-160 W
Hliník 200 wattů
Bimetalické 204 W

Dávejte pozor! Účinnost radiátorů ovlivňuje způsob, jakým jsou připojeny. Nejefektivnější je považováno za jednosměrné spojení, v němž je chladicí kapalina dodávána shora a návrat proudí zezadu. U zařízení s velkým počtem úseků je diagonální připojení účinnější.

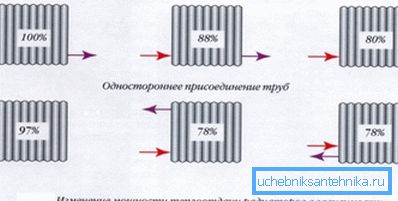

Schéma závislostí účinnosti baterie na způsobu připojení

Pokoj má například plochu 18 metrů čtverečních a plánuje se instalovat litinové baterie. Vzhledem k tomu, že tepelný výkon chladiče je 160 W na sekci, v našem případě potřebujeme - (18: 150) x100 = 11.25 ~ 12 průřezů.

Dávejte pozor! Na prodej najdete masivní ocelové panely. Chcete-li vypočítat požadovaný výkon, potřebujete tabulku přenosu tepla z ocelových radiátorů, které obvykle poskytují jejich výrobci.

Výpočet podle vzorce

Chcete-li získat požadovanou hodnotu, musíte použít následující vzorec - P = Sxhx41, kde:

  • P je požadovaná hodnota.
  • h - Výška místnosti.
  • S je jeho oblast.
  • 41 - je standardním ukazatelem minimálního výkonu na kubický metr objemu.

Získaná hodnota by měla být dělena jmenovitým výkonem sekce, aby se zjistila požadovaná hodnota.

Tip! Pokud se v důsledku výpočtů dosáhne zlomkového počtu, mělo by být zaokrouhleno nahoru, protože nedostatek energie bude mít mnohem větší vliv na komfort místnosti než její přebytek.

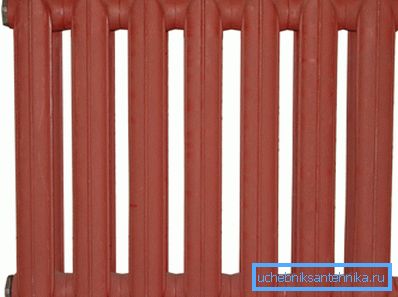

Litinová baterie

Vlastnosti zařízení různých typů

Jak jsme zjistili, charakteristiky přenosu tepla topných radiátorů závisí do značné míry na materiálech, ze kterých jsou vyrobeny.

Níže uvádíme podrobnější informace o charakteristikách přenosu tepla různých typů baterií:

  • Litina - se liší v nejnižší účinnosti. Navíc tento parametr závisí na interakčním prostoru. Je to kvůli jeho velkému běhu - od 120 do 160 wattů. Výměna tepla se vyskytuje hlavně v důsledku přímého záření a pouze 20% pochází z konvekce.

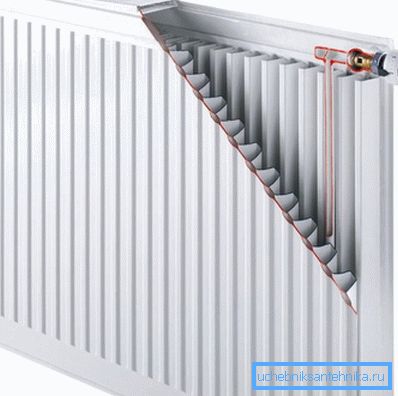

Ocelové panelové zařízení
  • Panel - přenos tepla ocelových radiátorů není mnohem vyšší než přenos tepla z litiny, nicméně pro zlepšení přenosu tepla, design je vyroben z několika panelů, mezi kterými jsou umístěny žebra. Tak se podstatně zvyšuje podíl konvektivního přenosu tepla.
  • Hliník - účinnost je výrazně vyšší než účinnost dvou předchozích typů zařízení, rozsah těchto baterií je však omezen. Faktem je, že nejsou určeny pro vysoký tlak, který je k dispozici v centralizovaných systémech a jsou navrženy tak, aby fungovaly výhradně na vyčištěné chladicí kapalině.

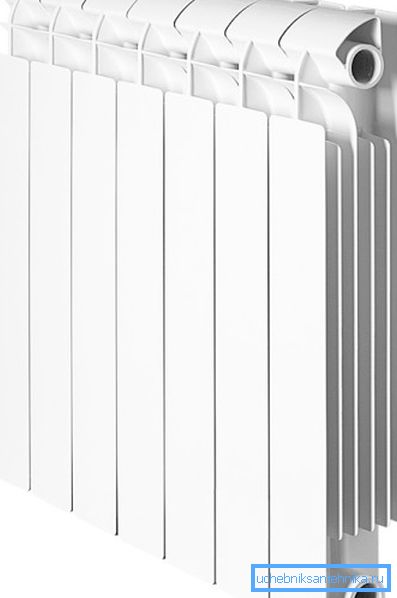

V foto - bimetalickém zařízení
  • Bimetalické - pokud jde o efektivitu, dokonce mírně překračují hliníková zařízení a současně jsou odolnější, což umožňuje jejich použití v centralizovaných systémech. Cena těchto zařízení je samozřejmě nejvyšší, avšak kvůli vysokému výkonu je možné instalovat radiátory s menšími průřezy, než ušetřit trochu.

Dávejte pozor! Aby radiátor pracoval na plném výkonu, musí být správně nainstalován - bez naklonění a v určité vzdálenosti od stěny, jak to vyžaduje návod. Použití reflexního penofolu upevněného na zeď také pomůže zvýšit efektivitu.

Zde jsou možná nejdůležitější body, které byste měli vědět o tepelném toku radiátorů, aby správně vypočítali topný systém a neměli by se mýlit jejich výběrem.

Závěr

Tepelná síla radiátorů je jednou z nejdůležitějších vlastností. Proto se na jeho základě provádí výpočet topného systému obydlí, bez něhož není možné zajistit jeho příjemné vytápění v zimě.

Můžete si přečíst další užitečné informace o vyjádřeném tématu z videa v tomto článku.
