Řídící jednotka topení: funkce, zařízení, výhody

Moderní systém řízení vytápění umožňuje provádět nejsložitější a nejpokročilejší schémata a programy pro nastavení režimu provozu zařízení, dosažení významných úspor energie a zajištění dálkového ovládání topení. Chceme zvážit jednotku řízení vytápění z hlediska jejích konstrukčních a provozních vlastností a výhod.

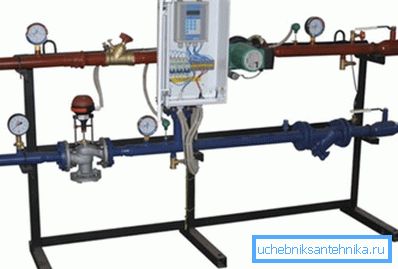

Automatická řídicí jednotka

Účel

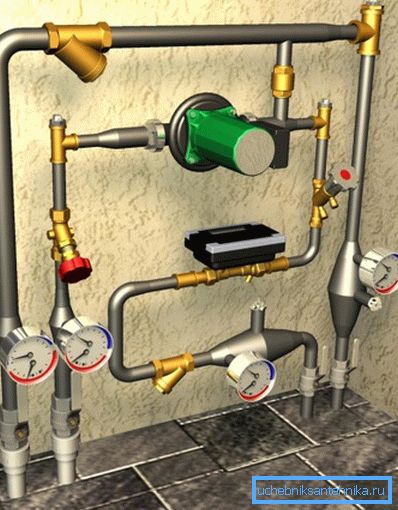

Automatické řídicí jednotka je individuální teplotní bod, který je určen k ovládání parametrů chladicí kapaliny cirkulující v topném systému, v závislosti na teplotních indikátorech v místnosti, na ulici, v napájecích a zpětných potrubích okruhu.

Kromě toho systém umožňuje provádět ochranu před nouzovými situacemi, režimy přepínání provozu zařízení, ovládání topení GSM. V případě poruchy nebo abnormální situace je modul schopen upozornit všechny účastníky na mailing listu prostřednictvím SMS zpráv.

Není to však úplný seznam funkcí.

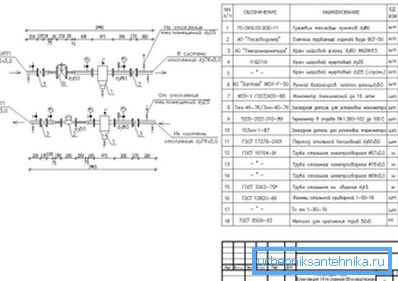

Řídicí uzel může poskytnout:

• Režimy a provozní parametry cirkulačního čerpadla topného systému, daná rychlost cirkulace chladicí kapaliny;
• Sledování údržby a provádění daného teplotního plánu napájecích a vratných potrubí. To pomáhá chránit systém před přehřátím a přechlazením;
• Udržení daného konstantního tlakového rozdílu při dodávce a návratu do budovy, co umožňuje normální práci na všech automatických zařízeních v normálním režimu;
• Jemné a hrubé čištění nosiče tepla;
• Vizuální kontrola všech indikátorů výkonu systému: teploty v klíčových oblastech, tlakové rozdíly na vstupu a výstupu uzlu, daný režim provozu, alarmy;
• Dálkové ovládání topení telefonem a internetem;
• Dálkové ovládání místnosti, alarm, vchodové dveře a brány pomocí přídavných čidel.

Dávejte pozor! K instalaci takového systému musí být kotel a další zařízení přizpůsobeny elektronickému řízení. Staré rámy s mechanickými ventily s tímto schématem nebudou fungovat.

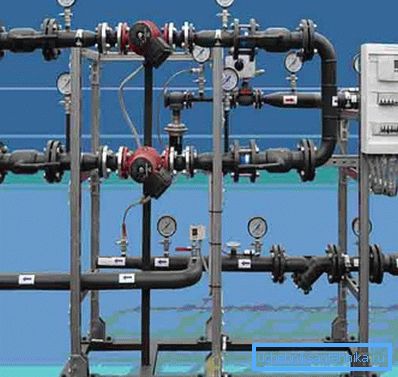

Zařízení a princip činnosti

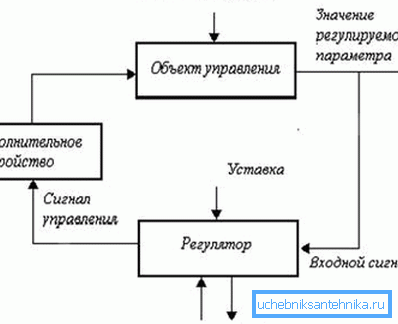

Struktura jakéhokoli automatického řídícího systému zahrnuje tyto uzly:

1. Snímače a snímače, které shromažďují potřebná data v různých částech systému;
2. Řídicí jednotky a procesory, které porovnávají data přijatá ze snímačů s hodnotami diktovanými instrukcí (programem) zaznamenaným na paměťové kartě, rozhodují a na základě toho dávají příkazy k prováděcím mechanismům;

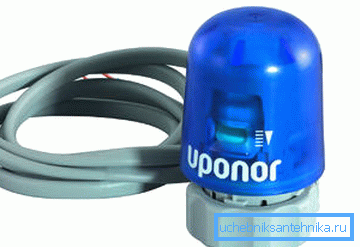

3. Prováděcí mechanismy, které přijímají příkazy z řadičů a provádějí jednoduché akce - uzavírají ventily a ventily, zvyšují výkon zařízení, přepínají provozní režimy topných zařízení a provádějí nouzové vypnutí rozbitých uzlů.

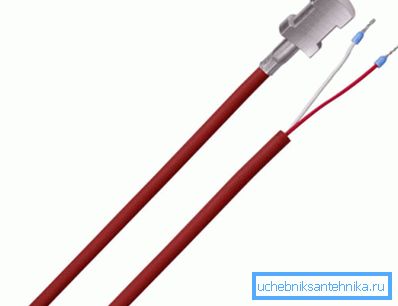

Snímače jsou snímače tlaku a teploty, jakož i další senzory, které umožňují sledovat různé procesy. Nejdůležitější snímače teploty dodávají a vracejí proud chladicí kapaliny, teplotní čidla v místnosti a na ulici, stejně jako snímače tlaku na vstupu do systému.

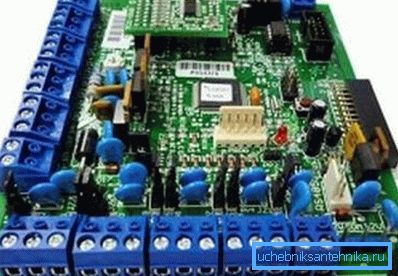

Role regulátoru hraje počítač s nízkým výkonem, který čte informace ze všech snímačů. Program, který detekuje teplotní podmínky, je zaznamenán na paměťové kartě počítače.

Regulátor porovnává získané hodnoty s nastavenými hodnotami a v případě potřeby rozhoduje o změnách: zvýšení dodávky chladicí kapaliny na určitý okruh, vypnutí kotle nebo jeho přemístění do jiného provozního režimu atd.

Při rozhodování řídící jednotka vyšle řídicí signál do jednoho nebo jiného pohonu: spínací relé, servopohon ventilu nebo ventilu, spínač nebo elektroniku kotle. V závislosti na nastaveném programu může GSM modul pro řízení vytápění posílat zprávy vlastníkovi o konkrétní události a čekání na odpověď může přijmout určitá opatření.

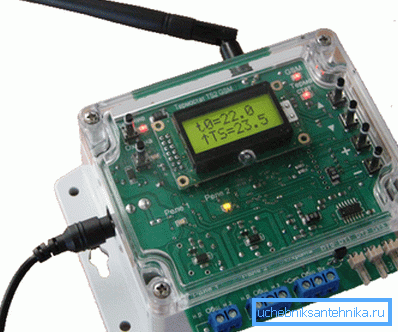

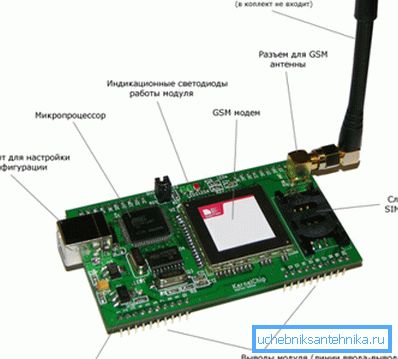

Vytápění venkovního domu je řízeno prostřednictvím GSM pomocí speciálního modulu zabudovaného do počítače.

Tento modul obsahuje následující prvky:

• Zásuvka pro přepínání karty SIM;
• Napájení a baterie;
• GSM modem;
• Konektor pro anténu;
• LAN port pro připojení k ISP;
• Mikroprocesor;
• Paměťová karta;
• Konektor USB pro konfiguraci a konfiguraci;
• LED indikátory nebo displeje z tekutých krystalů;
• Kontaktní skupina se vstupy a výstupy pro sběr a odesílání řídících signálů.

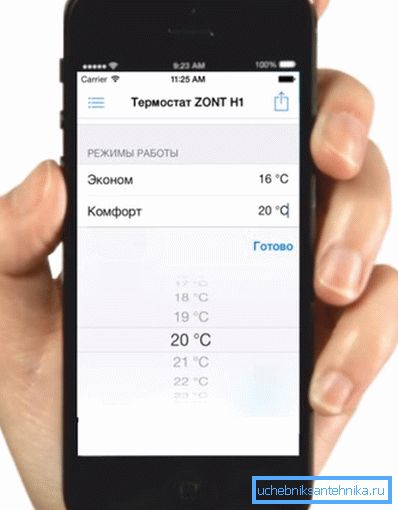

Dávejte pozor! Společně s modulem pro ovládání GSM musí být dodán software pro instalaci do operačního systému mobilního telefonu. Program pomůže organizovat ovladač vzdálené komunikace a operátora.

Výhody

Jaké jsou výhody použití automatické řídicí jednotky topení?

Moderní řadič s komunikačním modulem vám umožňuje získat následující výhody a výhody:

• Jemné nastavení systému v reálném čase umožňuje maximální úspory s odpovídajícím komfortem;
• Můžete dosáhnout přesně teplotních a klimatických parametrů místnosti, co chcete, a pro to stačí jednoduše nastavit požadované hodnoty teploty;
• Okamžité oznamování nouzových režimů a neobvyklých událostí výrazně zvyšuje spolehlivost a bezpečnost práce;

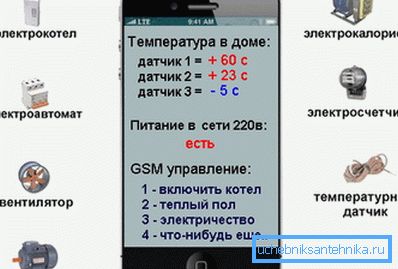

• Máte možnost opustit dům s pracovním vytápěním a na dálku, abyste mohli řídit jeho stav, stejně jako ovládat provozní režimy, zapnout nebo vypnout zařízení na dálku;
• Zimní návštěva venkovského domu s vypnutým vytápěním vyžaduje, abyste vstoupili do chladné místnosti, topili jednotku a počkali několik hodin, než se pokoj zahřeje. Nyní můžete dát příkaz, aby se zapnul předem a neztrácel čas.

Řídicí systém můžete sami sestavit a připojit sami - kvůli tomu nejsou vyžadována žádná oprávnění a schválení. Úlohu lze snadno provést podle pokynů výrobce. Cena soupravy se může pohybovat od 4 do 40 tisíc rublů, v závislosti na konfiguraci a výrobci.

Dávejte pozor! Většina modulů má konektory pro připojení dalších senzorů, díky nimž je možné ovládat otevírání oken a dveří, poslech nebo sledování a další užitečné funkce.

Závěr

Řízení a řízení moderních systémů vytápění lze provádět pomocí softwaru s dálkovou účastí provozovatele. Komunikaci lze uskutečnit prostřednictvím GSM digitální mobilní komunikace nebo Internetu. Další informace naleznete v našem videu.
