Režim vytápění s přirozeným oběhem soukromého domu: jeho

V 80. letech minulého století odborníci uvedli, že gravitační topný systém se stal zastaralým. To však nebylo.

Čerpací zařízení s nuceným ohřevem výrazně zvyšují náklady, kromě toho, že závisí na elektřině. Proto, v naší době, část vlastníků z takového vytápění odmítá.

Dávejte pozor! Gravitační návrh topného systému je nejjednodušší a levnější. Má své nevýhody, z nichž hlavní je celkový limit. Vzhledem k malé setrvačnosti je tato síť vhodná pouze pro budovy do 100 m 2.

V tomto článku budeme hovořit o tom, co je schéma topného systému s přirozenou cirkulací, která má výhody a nevýhody.

Co je to topení

Existují dva typy topných schémat:

• systém s přirozeným průtokem chladicí kapaliny (gravitace, gravitace);
• analogový s nuceným (čerpacím) oběhem.

Tyto a další sítě mohou být jednočinné nebo dvoukanálové.

Chladicí kapalina v obou případech je:

• obyčejná voda;
• nemrznoucí směs (tj. nemrznoucí kapalinu)
• technický olej.

Dávejte pozor! Pokud zamýšlíte použít nemrznoucí směs, zkontrolujte její kompatibilitu s materiálem utěsnění topných baterií. V takových sítích pokyny nedoporučují použití hliníkových radiátorů.

Vzorek přirozené cirkulace

Vlastní teplo má několik nevýhod:

• je morálně zastaralá;
• má nízkou produktivitu;

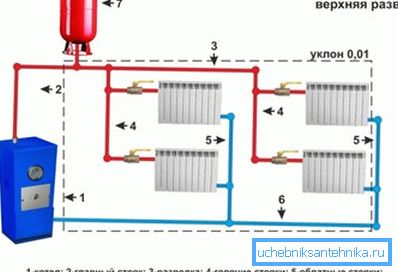

• síť je objemná;

• má relativně vysoké náklady na instalaci;
• není možné samostatně regulovat teplotu v každé z baterií.

Je však nezbytná v budovách, kde není elektrická energie, protože je vybavena kotlem pro vytápění na tuhá paliva a je schopna samostatně pracovat.

1. Principem fungování takového systému je vytvoření teplotního rozdílu chladicí kapaliny na jeho toku z kotle a vstupu.
2. Vzhledem k rozdílům v hustotě nosiče tepla při změnách teploty se pohybuje systémem gravitací bez použití čerpadla. Jinými slovy, hřejivá látka vzrůstá, její již ochlazený proud se stává z vratné linky.
3. Při průchodu bateriemi v sérii ztrácí teplo nosič tepla, vyzařující tepelnou energii do prostor. Vrátit se do kotle, znovu ohřívá a všechno se opakuje.

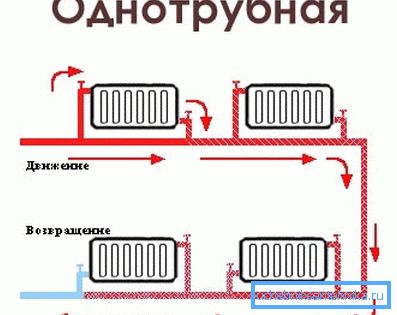

Konzistentní vytápění v monotube

1. Aby taková síť fungovala, je nutným předpokladem dostatečná část trubek.. Musí to být alespoň jeden palec. To se týká hlavně stoupačky. Navíc sklon potrubí systému musí být nejméně 1 cm na 1 běžný metr.
2. Další podmínka - oblast sání nosiče tepla ze stoupací trubky musí být umístěna nad horní baterií. Současně by měl být topný kotel umístěn pod nejnižším radiátorem.
3. Objem nosiče tepla v takových systémech se stejnou obslužnou plochou je poměrně velký (V průměru třikrát více než u povinných analogů) a závisí na průřezu trubek a délce sítě.

Velké množství vody v potrubí zvyšuje setrvačnost systému.

1. To je výhoda systému - když kotel přestane pracovat, teplo v síti stále trvá určitou dobu.
2. Topný okruh s přirozenou cirkulací znamená, že postupný tok nosiče tepla přes akumulátor vede k jeho chlazení.
3. Takže ohřívače, které se nacházejí na začátku systému, jsou ohřívány víc než jejich protějšky instalované na konci sítě.
4. Je třeba poznamenat, že v takovém schématu není možné regulovat úroveň ohřevu baterií.

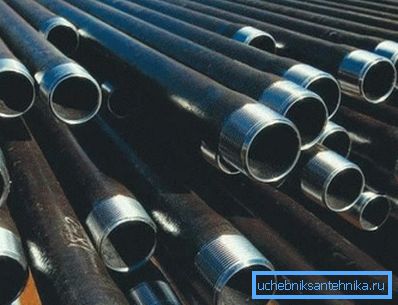

Dávejte pozor! Důležitým rysem takového systému je jeho citlivost na použitý materiál potrubí a armatury. Připevněte síť s vlastními rukama, mějte na paměti, že musí být kovové. Trubky z plastu nebudou schopny odolat teplotě způsobené přehřátím vody v kotli.

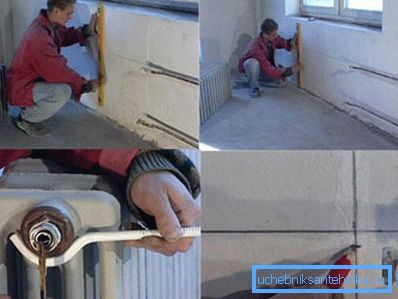

1. Výsledkem takových omezení je nízká úroveň účinnosti vytápění, nákladná instalace (pokud je systém využíván najímáním pracovníků), estetika sítě kvůli velkému průřezu potrubí.
2. Topné okruhy s přirozeným oběhem nutně obsahují otevřenou expanzní nádobu. Měl by být umístěn na samém vrcholu sítě. Tato nádrž by měla obsahovat nejméně jednu desetinu veškeré vody v systému.
3. Otevření nádrže naznačuje, že systém musí mít neustálý kontakt s atmosférickým tlakem.

Paralelní připojení baterie

1. Schéma ohřevu vody s přirozenou cirkulací může být jednorázové série paralelní. Potom je možné regulovat průtok chladicí kapaliny u některých radiátorů. (Viz též článek Jednoduchá topná soustava: funkce.)
2. Je třeba poznamenat, že v tomto případě bude možné instalovat termostaty pouze pro každou druhou paralelní baterii.
3. Uzavřený průtok vody v síti je zcela zakázán blokovat kvůli jejímu přehřátí.

K dispozici je také dvojvodičová verze paralelního (horizontálního) připojení baterií během přirozené cirkulace chladicí kapaliny. V tom teplota radiátorů není tak závislá na jejich umístění. Jednotlivé baterie lze nastavit.

Závěr

Gravitační vytápění má jak své nevýhody, tak i výhody. V některých případech, které jsou popsány výše, je to optimální volba režimu vytápění soukromého domu. Video zveřejněné v článku bude pokračovat v tématu.
