Regulátory teploty pro vytápění - základ "inteligentního"

Bylo by mnohem jednodušší, kdyby se stejná teplota udržovala na ulici po celou dobu roku, pak by nebylo nutné upravit topení. Ale v zimě jsou těžké mrazy nahrazeny rozmrazováním s pozitivní teplotou a naopak, je zřejmé, že topný systém musí přiměřeně reagovat na překvapení počasí.

Způsoby úpravy topení

Každá úloha má zpravidla několik způsobů, jak ji vyřešit: nastavení topení není výjimkou.

Rozlišujeme následující metody úprav:

• nejjednodušší volbou je instalace speciálního regulátoru před každý radiátor. Takové termostaty pro vytápění domů mohou být použity ve všech, bez výjimek, topných systémů, a princip činnosti je to, že proud chladicí kapaliny přes akumulátor je regulován;

Dávejte pozor! V řadě případů, například v městských bytech, je tato úprava pouze dostupná.

• pokud je základem provozu regulátoru teploty údaje o změně teploty vzduchu v místnosti (nebo venku), pak nastavení provozu kotle zajišťuje změnu teploty média pro přenos tepla. V tomto případě je regulační zařízení umístěno přímo u kotle;

• "Inteligentní" cirkulační čerpadla s mírným roztažením, ale také mohou být klasifikovány jako regulátory vytápění. Pokud je na chladič instalován běžný regulátor, je čerpadlo umístěno přímo u kotle (v potrubí, které dodává chlazenou chladicí kapalinu). Proces se provádí změnou rychlosti otáčení rotoru čerpadla.

Z těchto metod se první považuje za nejpružnější, protože umožňuje měnit teplotu nejen v jedné místnosti, ale také v jednotlivých radiátorech. Zbývající 2 způsoby mění provoz celého topného systému, to znamená, že teplota se okamžitě změní ve všech místnostech v domě.

Regulátory teploty pro radiátory

Taková zařízení jsou tepelná hlava, která je instalována na místě napájecího potrubí přímo před baterií. Princip funkce je jednoduchý - když teplota v místnosti překračuje předem stanovenou mez, zařízení jednoduše mírně snižuje vnitřní průměr potrubí a objem chladicí kapaliny vstupující do akumulátoru se snižuje.

Nejjednodušší ruční regulátor je obyčejný kohoutek, v kterémžto případě musí být nastavení provedeno ručně. Ale častěji používané automatické modely.

Typy termostatů

Pokud se jako hlavní kritérium zvolí princip činnosti, pak všechna zařízení tohoto typu mohou být rozdělena na mechanické a automatické. Mechanický člověk reguluje teplotu vlastním rukama a neustále otáčí ventil automaticky - po nastavení zařízení sám funguje.

Můžete také klasifikovat podle umístění snímače.

K dispozici jsou 3 možnosti:

• teplotní čidlo je umístěno přímo v tepelné hlavě (v tomto případě je třeba pečlivě sledovat instalaci regulačního zařízení, protože v blízkosti je topný radiátor);
• Snímač je umístěn pár metrů - umožňuje přesněji regulovat práci topení

• Snímač je umístěn venku - v důsledku toho získáváme regulátor vytápění závislý na počasí. Bude okamžitě reagovat na změny teploty mimo.

Dávejte pozor! Při použití snímačů vnitřní teploty je mezi změnou povětrnostních podmínek na ulici a změnou provozního režimu vytápění vždy časová prodleva. Použití externích teplotních čidel řeší tento problém.

Zařízení, princip provozu a příprava termostatu pro práci

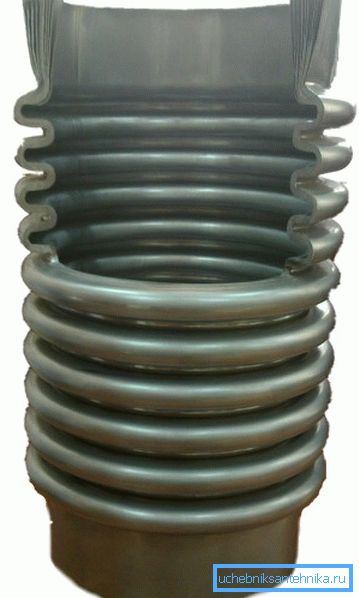

Termostaty pro radiátory pracující v automatickém režimu využívají vlastnosti kapalin a plynů, aby se roztahovaly a uzavřely při ohřátí / chlazení. V hlavě je hermetická komora (vlnovce), ve které se nachází pracovní tekutina nebo plyn.

Stěna vlnovce je zvlněná, takže při změně vnitřního objemu se prodlužuje nebo zkracuje. Kvůli tomu dochází ke změně lumenu v trubce, která dodává chladicí kapalinu do chladiče.

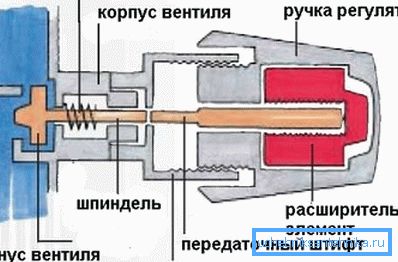

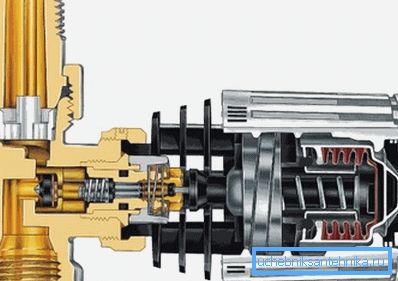

Níže uvedený obrázek znázorňuje zařízení tepelné hlavy společnosti Danfoss. Je vidět, že když je vlnovec prodloužen, ventil částečně zablokuje přívodní trubku.

I při použití automatických zařízení budete muset předem nastavit.

Radiátory topení jsou nastaveny v tomto pořadí:

• Nejprve je třeba zajistit hladký průtok chladicí kapaliny do chladiče, takže se ventil zcela otevře;
• Jakmile teplota v místnosti překročí požadovanou hodnotu o 5-7 ° C, ventil se zcela uzavře;
• nyní stačí počkat, dokud pokojová teplota neklesne na požadovanou hodnotu;
• jakmile se teplota stane pohodlnějším, můžete pomalu otevřít ventil, dokud se radiátor nezohřívá a nebude se slyšet zvuk vody. Můžeme předpokládat, že termostat pro radiátory je nastaven a připraven k provozu.

Nastavení konvektorů

Docela často, místo obvyklých baterií pro podlahové vytápění jsou používány vnutripolnye konvektory. Funkce takových zařízení spočívá v tom, že instalují ventilátor pro zlepšení výměny vzduchu.

Regulátor otáček ventilátoru ohřívače umožňuje snížit množství vzduchu procházejícího ploutvemi konvektoru, čímž se změní teplota v místnosti. Bez nastavovacích zařízení ventilátor pracuje vždy při 100% otáčkách.

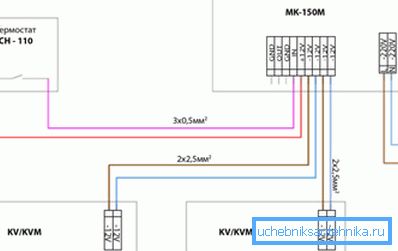

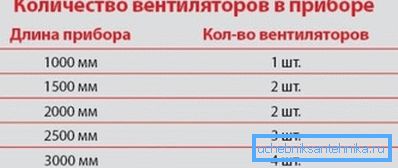

Při pokročilých modelech po poklesu teploty v místnosti o 1,5 ° C se ventilátor zapne a díky ventilátoru zvyšuje rychlost přenosu tepla ohřívače. Navíc jeden regulátor může současně pracovat s několika fanoušky.

Nastavení kotle

V soukromých domech, chcete-li změnit provozní režimy topení v širším rozsahu, můžete použít zařízení, která regulují provoz kotle jako celku. Tím se sníží teplota chladicí kapaliny v systému a vyřeší se 2 problémy najednou: ušetříte palivo a získáte optimální teplotu v místnostech.

Zařízení pro nastavení chodu kotle

Takové regulátory tepla se skládají ze dvou bloků:

• 1. blok - sestává z tepelného senzoru, který lze umístit jak v místnosti, tak na ulici. Umístění na ulici má řadu výhod, zejména rychlost reakce systému na měnící se povětrnostní podmínky se zvyšuje;
• 2. blok - správné nastavovací zařízení umístěné v bezprostřední blízkosti kotle. Mezi nimi jsou obě jednotky spojeny kovovým drátem.

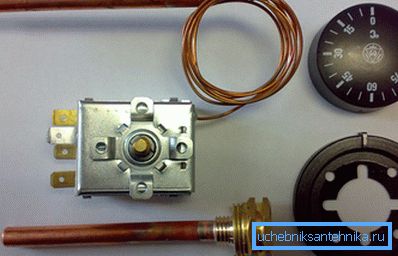

Princip fungování zařízení je založen na skutečnosti, že elektrické charakteristiky vodičů se mění se změnou jejich teploty. Hlavním pracovním prvkem termostatu je termočlánek nebo termistor.

Princip práce je poněkud odlišný:

• elektrické termostaty topení s použitím termistoru zaznamenávají změnu odporu termistoru;

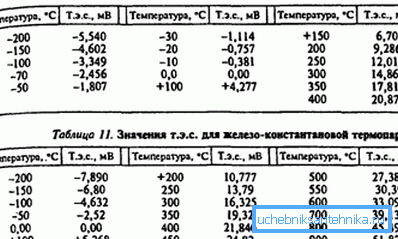

• Existují zařízení, která používají termočlánek - tzn. Desku svařenou ze dvou různých kovů. Typy kovů jsou vybírány takovým způsobem, že na spoji vzniká dostatečně vysoký potenciální rozdíl, se změnou teploty spájkovacího bodu se mění i rozdíl potenciálu.

Tento termostat umožňuje řídit teplotu v širokém rozmezí bez ohledu na výkon topného systému. Může být použita jak v soukromé stavbě, tak ve vícepodlažních budovách, kaskáda termistorů umožňuje v tomto případě vytvořit inteligentní topný systém.

Příklady zařízení řídící provoz kotle

Taková zařízení se značně liší v závislosti na složitosti návrhu, možnosti programového chování v různých dnech a v různých dnech, jakož i přesnosti regulace teploty.

Můžete si přinést několik modelů, aby se zvýšila složitost a náklady:

• regulátor pokojového vytápění VRT 40 - lze nazvat jedním z nejjednodušších zařízení pro nastavení provozu kotle (patří do třídy analogových elektrických regulátorů). Teplotní režim je nastaven ručně a snímač teploty je umístěn přímo v místnosti. Kromě několika teplotních režimů nejsou k dispozici další nastavení.

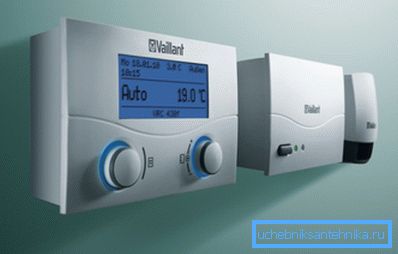

• automatický regulátor vytápění Calormatic 430 - poskytuje řadu dalších možností pro řízení teploty. Vztahuje se na elektronické řídicí jednotky s uzavřenou logikou (tj. Můžete používat pouze provozní režimy poskytované výrobcem). Toto zařízení je asi 13-15krát větší než model VRT 40;

• Vzlyot-RO 2 - mezi zařízení na trhu pro úpravu vytápění lze nazvat lídrem v pružnosti a přesnosti regulace. Kromě toho může uživatel nastavit libovolný režim provozu, protože toto zařízení je vyráběno s otevřenou logikou, tj. Lze jej přeprogramovat. Je pravda, že k tomu je nedostatek - průměrný spotřebitel pravděpodobně nebude chtít drobet s jemným nastavením a cena vám pomůže přemýšlet dvakrát před nákupem.

Zařízení, jako je druhý v seznamu, jsou nejčastěji používány v průmyslu v prostorách, kde jsou zvláště důležité teplotní podmínky. Navíc k jednoduchým úpravám umožňují tyto přístroje použít ke sběru statistik a dokonce i pro výzkumné účely, ale konvenční termostaty pro radiátory jsou pro tyto účely nevhodné.

Úprava provozu kotlů na tuhá paliva

V plynovém nebo elektrickém kotli reguluje regulační jednotka buď teplotu topení výměníku tepla (elektrický kotel) nebo frekvenci a trvání plynového hořáku (plynové kotle). V případě kotlů na tuhá paliva nelze proces pálení paliva přerušit každých 20 až 30 minut, a proto je třeba upravit jejich funkci.

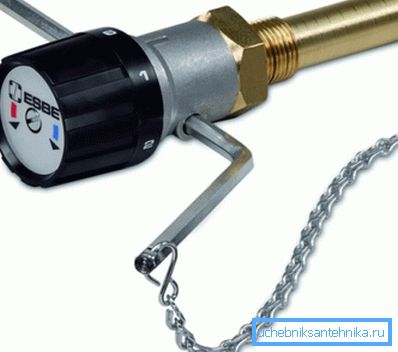

Rychlost spalování paliva a tudíž i intenzita výroby tepelné energie závisí na rychlosti spalování paliva a tento parametr je přímo ovlivněn tahem. Regulátor tahu pro kotle na tuhá paliva mění objem čerstvého vzduchu, který vstupuje do spalovací komory, a tím reguluje provoz kotle jako celku.

Během provozu zařízení neustále sleduje teplotu chladicí kapaliny (pro tento účel se používá ponorné duté pouzdro) a skutečná změna polohy ventilu kotle se provádí mechanickým převodem.

Po instalaci je třeba nakonfigurovat regulátor, pokyny pro jeho konfiguraci vypadají takto:

• otočením knoflíku nastavte požadovanou teplotu;

Dávejte pozor! Pokud je zařízení instalováno vodorovně, musíte použít červenou stupnici, pokud je vertikálně žlutá.

• Poté je nutné zaplavit kotel a přinést teplotu na požadovanou teplotu;
• pak se řetěz zavede na ventil. Je důležité, aby nedošlo k prohnutí, maximální rezerva volného přejíždění by neměla přesáhnout 1 mm.

Takový termostat pro ohřev změní velikost mezery, do které vstupuje čerstvý vzduch. Jakmile teplota překročí požadovanou teplotu, termostat přes systém páček trochu zvedne okruh a tím klapka také zvyšuje průtok vzduchu a tím spalovací proces pokračuje intenzivněji.

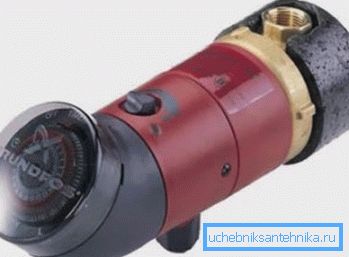

Nastavení topení pomocí cirkulačního čerpadla

V minulosti byly používány neregulované čerpadla, tj. Neexistoval žádný způsob, jak regulovat proud chladicí kapaliny přes potrubí. V dnešní době se takové rarity nacházejí pouze ve starých budovách a ve většině případů jsou nahrazeny nastavitelnými oběhovými čerpadly.

Pokud konvenční regulátor do topného tělesa mění proud chladicí kapaliny v samostatném chladiči, změna provozních režimů čerpadla ovlivňuje účinnost celého topného systému jako celku. Například v noci klesá rychlost rotoru, protože není zapotřebí intenzivního ohřevu.

Složitější modely umožňují přizpůsobit režim provozu zařízení v dnech týdne i v denní době. Dostupné provozní režimy jsou "strana", "dovolená", "víkend" atd.

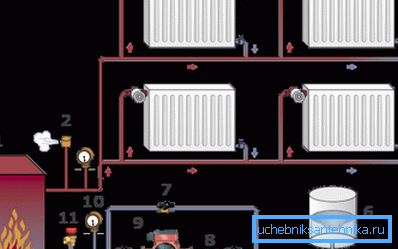

Schéma topného systému zajišťuje instalaci čerpadla přímo před kotlem v potrubí s chlazeným chladivem. Pokud se pokusíte jej nainstalovat na výstup kotle, vysoká teplota chladicí kapaliny výrazně sníží životnost čerpadla.

Shrnutí

Radiátory s termostatem umožňují vytvořit skutečně "inteligentní" topný systém, který se přizpůsobí změnám klimatických podmínek. Mezitím regulátory akumulátoru jsou daleko od jediného způsobu, jak nastavit provoz topného systému. Navrhovaný materiál - pokus o shrnutí stávajících způsobů, jak upravit vytápění v domě.

Video ukazuje příklad připojení termostatu k kotli.
