Regulátor pro vytápění radiátoru: konstrukční prvky,

Tradičně byla regulována teplota radiátorů vytápění pomocí běžných ventilů. To znamená, že na přívodní trubce chladicí kapaliny byla instalována obyčejná kohouta, pomocí níž by mohl být proud ohřáté vody zvýšen nebo naopak snížen.

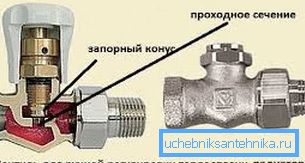

Schéma konvenčního ventilového zařízení
Řídicí sada pro automatické řízení kotle

Toto řešení, navzdory jednoduchosti provedení, mělo jednu velkou nevýhodu, regulace byla prováděna s vlastními rukama s ohledem na osobní vnímání mikroklimatu nebo teploměru.

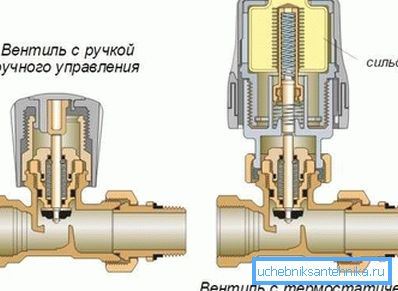

Srovnání konvenčních návrhů ventilů a tepelných hlav

Technologicky vyspělejší a současně jednodušší způsob řízení teplotních parametrů je instalace zařízení, které může určit potřebu zvýšit nebo snížit intenzitu dodávky chladicí kapaliny samostatně.

Takovýmto zařízením je regulátor vytápění topného tělesa - termostatická hlava. Toto zařízení je také známo takovými názvy, jako je termostatická hlavice nebo termostat, a slouží k automatickému udržování specifikovaných teplotních parametrů v dané místnosti.

Návrhové prvky

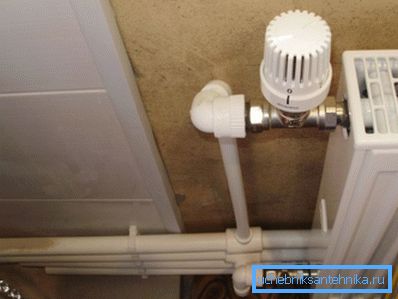

Vertikálně montovaný termostat

Moderní automatický regulátor teploty na chladiči je instalován na přívodní trubce chladicí kapaliny a je externě malým zařízením v uzavřeném pouzdře.

Termostat konstrukčně sestává ze dvou částí:

  • ventil, který uzavírá a otevírá tok chladiva;
  • termostatický prvek, který nastavuje interval odezvy ventilu.

Skříň je v konfiguraci podobná tělu ventilu chladiče, ale namísto obvyklého ventilu je na těle termostat. Na povrchu termostatické hlavy je aplikováno odstupňování odpovídající teplotním režimům. Podle stupně odstupňování můžete nastavit požadovaný režim, který bude automaticky podporován.

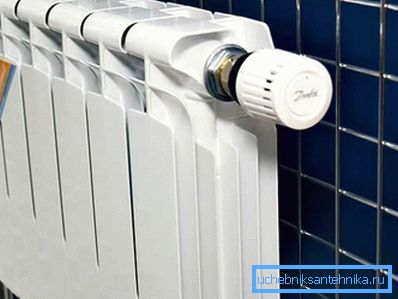

Horizontální uspořádání termostatu

Podle principu činnosti jsou tepelné hlavy rozděleny do dvou kategorií: mechanické a elektronické.

Zvažme podrobněji zařízení těchto změn.

  • Konstrukce mechanického regulátoru je přes účinnost aplikace jednoduchá. Přístroj je založen na uzavřené hermetické konstrukci - vlnovce. Měch se plní kapalinou, která je citlivá na tlakové kapky - kapalina nebo plyn.

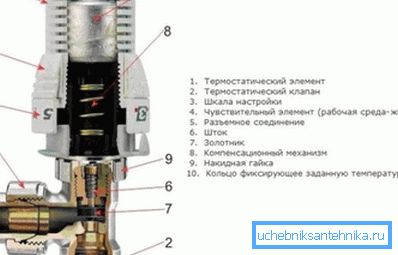

Schéma zařízení mechanického regulátoru

Důležité: Modifikace zařízení naplněná plynem jsou zvláště citlivá na změny okolní teploty a tlaku. Z tohoto důvodu by tato zařízení měla být instalována na ty baterie, na jejichž vrcholu nedochází k vyčnívající hraně parapetu.

Jak teplota vzduchu v místnosti stoupá, médium čerpané do vlnovce expanduje. Výsledkem je uzavření uzavíracího ventilu, který částečně nebo úplně zastaví proud chladiva do akumulátoru.

Snížením intenzity průtoku chladicí kapaliny se baterie ochlazuje a teplota vzduchu v místnosti klesá. Výsledkem je, že médium čerpané do vlnovce je stlačeno a ventil otevírá průtok.

Významnou výhodou zařízení je plynulost nastavení, protože kapalina je citlivá na tlakové ztráty a plynule uzavírá ventil tak, jak je potřebné pro vyrovnání teploty;

  • Elektronická úprava termostatů je pohodlnější a je stabilnější z hlediska udržování teploty.

Samozřejmě, cena elektronických zařízení je vyšší než cena mechanických regulátorů. Tento rozdíl je však plně odůvodněn jednoduchostí provozu a přesností udržování daných teplotních parametrů na požadované úrovni.

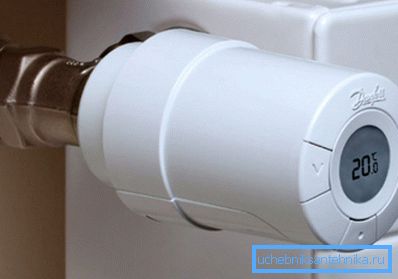

V fotoelektrické termální hlavě

V srdci elektrického termostatu je programovatelný mikroprocesor. Pokud je mechanické zařízení naladěno na jeden režim provozu, může být naprogramována elektrická modifikace pro každý den v týdnu.

Pro fungování elektronických zařízení používajících standardní AA baterie. Pro snadné použití je v některých verzích termostatů k dispozici snímač nabití baterie.

Kromě těchto rozdílů zaznamenáváme následující charakteristické rysy:

  • Moderní termostaty mohou být provedeny v přímém nebo v úhlovém provedení. Volba jedné nebo jiné změny je relevantní z hlediska jednoduchosti a účinnosti instalace;
  • Regulátory jsou vyráběny s odlišným průřezem průtoku ventilu. Z tohoto důvodu je možné zvolit modely pro uspořádání jednočinných a dvourubkových systémů;
  • Regulátory jsou vyrobeny pomocí dálkového nebo integrovaného snímače. Volba určitého modelu je určena konstrukčními charakteristikami chladiče a místa instalace.

Který termostat je lepší

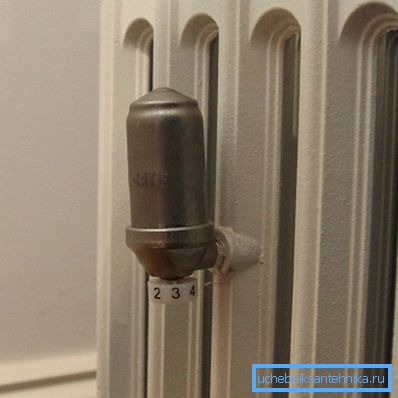

Neobvyklá poloha regulátoru v části o litinové baterii

Zkusme zjistit, jakou tepelnou hlavu zvolit, aby bylo nastavení radiátorů jednoduché a účinné.

Které zařízení zvolíte - s kapalinou nebo plynem naplněným vlnovcem?

Zpravidla prodejci ve specializovaných prodejnách při této příležitosti nemají jednomyslný názor, protože obě tyto modifikace mají charakteristické výhody.

  • Regulátory vlnovce naplněné plynem se vyznačují větší odezvou snímacího prvku na změny tlaku vzduchu v místnosti;
  • Modifikace typu kapaliny nejsou v reakci tak rychlé, ale jejich reakce je přesnější.

Ihned zjistíme, že typ média čerpaného do měchů neovlivňuje spolehlivost a trvanlivost zařízení.

Které zařízení chcete zvolit - s vestavěným nebo se senzorem na dálku?

  1. Termostatické prvky s vestavěným čidlem by měly být instalovány tak, aby kolem nich byla zajištěna volná cirkulace vzduchu. Pokud je toto pravidlo zanedbáno, zařízení bude vyhříváno proudy vyzařujícími z baterie, což zase způsobí nesprávné poplachy;

Důležité: Aby nedošlo k přehřátí regulátoru, je čidlo instalováno vodorovně.

  1. Termostatické prvky s dálkovým senzorem jsou instalovány v následujících případech:
    • pokud přední hrana vyčnívá za čelní plochu chladiče;
    • pokud je okenní parapet bližší k baterii ve vzdálenosti menší než 100 mm;
    • pokud je chladič instalován do výklenku;
    • pokud je hloubka ohřívače větší než 160 mm;
    • pokud bude termostat během provozu pokryt hustými závěsy.

    Instalace regulátorů

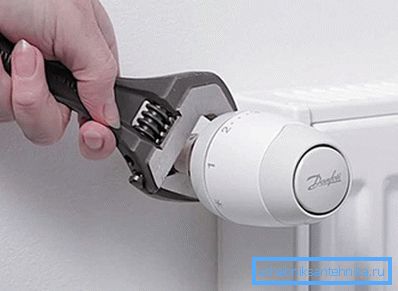

    Instalace se provádí pomocí nastavitelného klíče.

    Před rozhodnutím o pořadí instalačních prací zjistěte, jak blízkost závěsů ovlivňuje umístění regulátorů:

    • Zavřením baterie, které je vybaveno termostatem, těžkou clonou nebo dekorativní obrazovkou, izolujeme ohřívač od zbytku místnosti.. V důsledku toho se regulátor neaktivuje změnou teploty vzduchu v místnosti, ale změnou vzduchu mezi baterií a clonou;
    • Samozřejmě, vzduch v této mezery se zahřeje rychleji než ve zbytku místnosti, a proto termostat nebude fungovat správně.. Proto při výběru místa pro instalaci se snažíme najít uspořádání, kde bude zejména ohřívač a regulační prvek otevřený.

    Návod k instalaci je jednoduchý. Tělo ventilu je namontováno na vstupu baterie. Na ventilu je značka ve tvaru šipky indikující směr proudění chladicí kapaliny. Při instalaci je ventil umístěn tak, aby šipka směřovala k baterii.

    Instalace ventilu se snímačem nevyžaduje žádné speciální nástroje dostatečně nastavitelný klíč.

    Proces nastavení zařízení se může lišit v závislosti na modelu. Většina zařízení však umožňuje nastavit teploty v rozmezí od + 10 ° C do + 25 ° C.

    Ve většině mechanických termostatů v procesu nastavení není nastavena žádná specifická teplota, ale režim odpovídá teplotě. Seznam režimů naleznete v uživatelské příručce, která je připojena k získanému termostatu.

    Závěr

    I přes skutečnost, že trh má širokou škálu regulátorů, nejlepším řešením pro komfortní provoz topného systému jsou termostaty.

    Podle statistik může správná instalace elektrické tepelné hlavy ušetřit až 20-30% energie při provozu autonomního systému. Navíc stejná teplota ve všech pokojích je zárukou pohodlí a pohody.

    Máte nějaké otázky? Další užitečné informace lze nalézt sledováním videa v tomto článku.
