Ray systému návrhové prvky. odrůdy s nuceným a přirozeným

Účinnost vytápění doma závisí nejen na kotli a vybraných modelech radiátorů. Neméně důležité je, jak je uspořádána cirkulace chladicí kapaliny mezi těmito zařízeními. A pokud byly použity dřívější potrubí se spojovacím spojem, nyní se často používá radiální rozložení topného systému. Přestože je to těžší udělat sami, výhody a snadné používání vás nezbaví vaší volby.

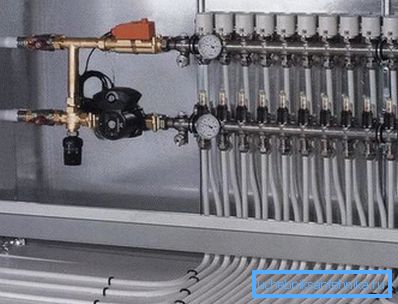

Beamová metoda uspořádání vytápění - možnost jemné regulace parametrů vytápění

Návrhové prvky

Radiační vytápění, na rozdíl od tee-share, se kterým všichni majitelé městských bytů a domů staré budovy jsou obeznámeni, zajišťuje nepřipojení, ale paralelní připojení baterií k topnému kotlu.

V tomto případě je instalována speciální kolektorová skříň, v níž jsou pečlivě instalována všechna potřebná řídicí zařízení, čerpadla, tlakoměry, kohouty a tak dále.

Rozdíly mezi oběma výše uvedenými instalačními systémy jsou následující:

  1. Tee kabeláž vyžaduje mnohem menší počet trubek sám, ale při jeho instalaci, musíte použít mnoho kování: odpaliště, hřídele, spojky, a tak dále. To komplikuje instalační postup. Kromě toho je konzistentní způsob uspořádání topného systému považován za méně spolehlivý, protože v tomto případě existuje vysoká pravděpodobnost chyb, která povede k odtlaku tlaku, vytváření oblastí s různým tlakem tekutiny atd.
Tee pipe liner
  1. Radiální rozložení vytápění, navzdory potřebě koupit mnohem větší počet potrubí, používá pro každý chladič pouze dvě spojení: na přípojce s kolektorem a na trysku baterie.

V důsledku toho můžete bezpečně zděřit každý "paprsek" vytápěcí sítě na podlahu, aniž byste se obávali, že unikne na jakýkoli kloub. Kromě toho, pokud je zjištěna porucha, můžete snadno vypnout problémovou oblast bez narušení cirkulace chladicí kapaliny přes zařízení pro výměnu tepla instalované v jiných místnostech.

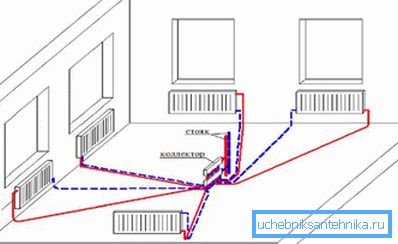

Radiometrické uspořádání topných potrubí

Je třeba poznamenat, že jedním z hlavních nevýhod radiálního vytápění je jeho cena. To platí zejména pro systémy vybavené elektrickým zařízením.

Dávejte pozor! Stejně jako v případě systému T zajišťuje radiální systém organizaci přírodního (gravitačního) a nuceného (pomocí čerpadel) chladicího proudu.

Zvažte oba typy podrobněji.

Radarové vzory

Metoda 1. S nuceným oběhem vody

Předtím radiální topný okruh, vybavený čerpadly, které čerpá vodu, nebyl příliš oblíbený kvůli vysokým nákladům na díly. V současné době se však cena zařízení výrazně snížila a stále více lidí se rozhoduje.

Hlavní rozdíl od gravitačního schématu spočívá v tom, že tekutina (voda nebo nemrznoucí směs) proudí z kotle do baterií a zpět, nikoli kvůli rozdílům teploty a tlaku, ale pomocí čerpadel.

Díky tomu jsou dosaženy následující výhody:

  • Neexistují žádná omezení týkající se geometrie a počtu míst v budově domu;
  • vytápění může být instalováno v jakékoli oblasti areálu;
  • potrubí libovolné délky, položené bez svahu, lze použít k připojení radiátorů a kolektorů.

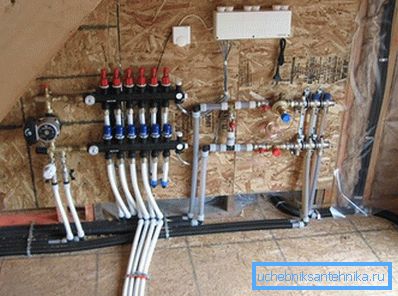

Jedním z prvků systému radiálního vytápění s nuceným oběhem je čerpadlo

Tip! Navzdory tomu, že oběhové čerpadlo může být instalováno v libovolném místě systému, doporučuje se to provést na vratném potrubí před přivedením chladicí kapaliny do kotle. Tam je teplota kapaliny nejnižší, což pozitivně ovlivňuje životnost zařízení.

Metoda 2. Přirozenou cirkulací vody

V tomto případě se chladicí kapalina pohybuje kvůli gravitaci: ohřátá voda se stává méně hustá a lehčí, a proto je vytlačena do horního bodu systému, po které ochlazená voda proudí skrze kolektory a radiátory a pak se vrací do ohřívače.

Gravitační vytápěcí systém má následující vlastnosti:

  1. Při instalaci je nutná otevřená expanzní nádoba, která je instalována na nejvyšším místě. Kompenzuje tepelnou expanzi chladicí kapaliny a zabraňuje nárůstu vnitřního tlaku v potrubí.
  2. Radiační topná síť s přirozenou cirkulací nevyžaduje instalaci drahého elektrického zařízení, což výrazně snižuje odhadované náklady na práci.
  3. Vytápění s přirozenou cirkulací je zcela netěkavé. Dokonce i když vypnete elektrickou energii, což se často děje v příměstských oblastech nebo na venkově, nezůstanete bez tepla.

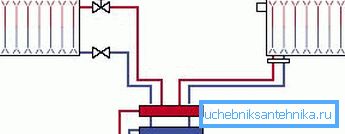

Systém gravitačního vytápění nepoužívá čerpadla.

Výhody a nevýhody systémů radiálního vytápění

Pozitivní strany

Hlavní výhodou radiálního schématu - snadné použití.

Zvláštní zařízení dělá správu klimatických sítí ergonomicky a pohodlně:

  1. Můžete nastavit teplotu každého radiátoru v domě, aniž byste museli opustit skříň sběrače.. Kromě toho můžete v případě potřeby úplně vypnout přívod vody k jakémukoli prvku systému bez ovlivnění výkonu celé topné sítě.
  2. Každý pár trubek spojuje kolektor pouze s jedním chladičem.. Proto můžete použít potrubí malého průměru, které se snadno skryjí pod podlahovou krytinu. Dále umožňuje částečné zahřátí povrchu podlahy.

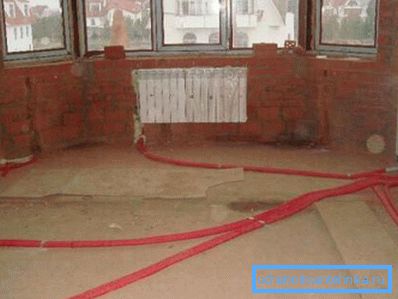

Trubky sálavého topného systému jsou položeny před naplněním podlahy.
  1. Díky použití speciálních zařízení (tzv. Hydroskopů - kolektorů s velkým průměrem) je možné v domě vytvořit několik topných zón s různými teplotami nosiče tepla.

V tomto případě je mezi přívodním a vratným potrubím uspořádán zkrat. Ohřátá voda neustále cirkuluje v hydraulické jehle a její plot může být vyráběn v různých vzdálenostech (teplota bude záviset na tom).

Negativní strany

Pro úplnost je třeba říci, že se jedná o minusy použití sálavého topného systému.

Je to proto, že navzdory všem výhodám není příliš běžné:

  1. Silně zvýšený průtok napájecích a odtokových trubek. Čím větší bude dům a čím složitější bude geometrie místností, tím více detailů bude zapotřebí. Kromě toho se zvyšuje složitost instalace, což nemůže ovlivnit odhadované náklady na stavbu.

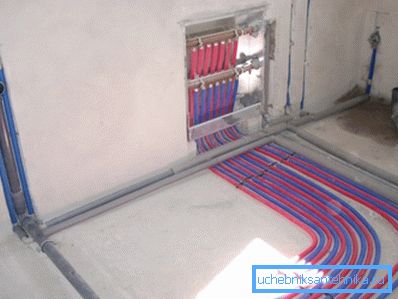

Radiační vytápění vyžaduje použití obrovského množství trubek a kolektorů
  1. Potřeba skryté instalace. Pokud lze tradiční odpalovací systém namontovat podél stěn, nemůžete tímto způsobem umístit obrovské množství trubek. Musí být skryty pod podlahou. Můžete zdi a ve stěnách, ale v tomto případě se spotřeba materiálu zvýší ještě více.
  2. Žádné klouby. Při projektování potrubí je nutné zajistit, aby trubka pod podlahou neobsahovala jediný spoj. Na tomto místě se nejčastěji vyskytují poryvy a náklady na opravu škody budou zdaleka nízké a velmi namáhavé.
  3. Pokud konstrukce systému obsahuje několik obvodů s různou teplotou chladicí kapaliny, musí být každá z nich vybavena oběhovým čerpadlem.

Funkce instalace

Každý vytápěcí systém domu je navržen a instalován individuálně, v závislosti na ploše domu, počtu místností, zvolené chladicí kapalině a radiátorech, jakož i dalších podmínkách.

Existuje však obecně přijatelná instrukce, kterou každý instalátor splňuje.

Především je třeba poznamenat, že radiální rozvody potrubí se nikdy neuskuteční v městských bytech. To je způsobeno skutečností, že tok chladicí kapaliny ve výškových budovách je prováděn prostřednictvím vertikálních stoupaček spojujících všechny byty - od prvního patra po poslední.

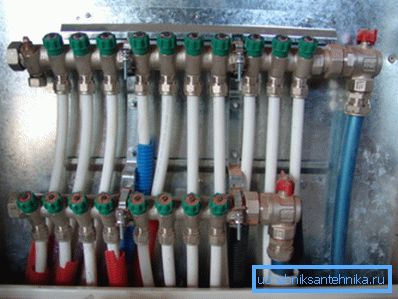

Není možné instalovat kolektor v bytě, protože horní podlaží zůstanou bez topení

V důsledku připojení výkonných kolektorů nedojde k horké vodě do výše uvedených prostorů, což naruší pořadí provozu topné sítě. Obyvatelé si stěžují na servisní organizaci, která dříve nebo později vás přinutila demontovat kolektory a vrátit se do topného systému.

Dávejte pozor! Výše uvedené se nevztahuje na případy, kdy se k vytápění bytu používá autonomní kotel. Nezávisle ohřívá chladicí kapalinu, což bude stačit k zajištění potřeb domova, aniž by to ovlivnilo zájmy sousedů.

Při uspořádání radiálního vytápění v soukromém domě je třeba věnovat pozornost takovým nuancům:

  1. Na kolektorech, které dodávají a vypouštějí vodu do baterií, jsou instalovány ventily, které zabraňují tvorbě vzduchových zátek. Během provozu se uvolní veškerý vzduch zbývající v systému.

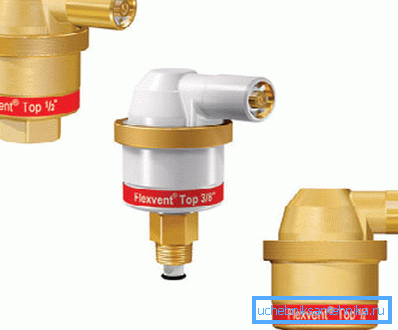

Na vratných potrubích je nutno zavést ventil, odvzdušnit vzduch
  1. Topný okruh musí být vybaven expanzní nádobou, jejíž objem činí 10% množství chladiva, které cirkuluje potrubí. Doporučuje se zakoupit membránové kontejnery uzavřeného typu.
  2. Doporučuje se instalovat nádrž na potrubí, které spojuje výtlačné potrubí s kotlem. To je způsobeno tím, že hermetická expanzní nádoba nemá ráda turbulentní toky vody a nejméně se objevují na vratném potrubí.

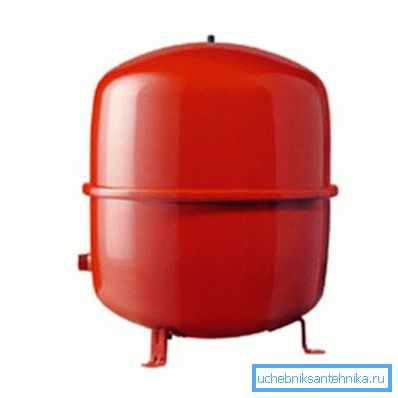

Na fotomembránové expanzní nádobě pro topný systém.
  1. Na rozdíl od expanzní nádrže není místo instalace oběhových čerpadel tak důležité. Je však také žádoucí spojit je s potrubím vypouštějícím chladicí chladicí kapalinu. V takovém případě zařízení bude pracovat více času.
  2. Při instalaci je nutné zajistit, aby hřídele elektrických čerpadel byly umístěny přesně horizontálně. V opačném případě by v důsledku zkreslení ložiska rychle selhala a budete muset zařízení změnit nebo opravit.

Závěr

Navzdory všem výhodám nelze způsob radiačního uspořádání vytápění přičítat rozpočtovým rozhodnutím. Získané výhody však nepochybně stojí za vynaložené peníze a úsilí. Je pouze nutné zvolit správné vybavení, aby se nestalo "úzkým" systémem. Další informace o tomto můžete získat ve videu v tomto článku.
