Rameno pro radiátory: pravidla pro fixaci železných,

Pokud se alespoň jednou setkáte s procesem instalace jednotlivých prvků topných systémů, pravděpodobně víte, jak je to obtížné. A tady je důležité nejen zohlednit všechny vlastnosti připojení chladicích kapalin a udržet určitý úhel pro potrubí, ale také věnovat zvláštní pozornost fázi upevnění radiátoru. Je o něm, že s vámi budeme s námi hovořit v našem článku.

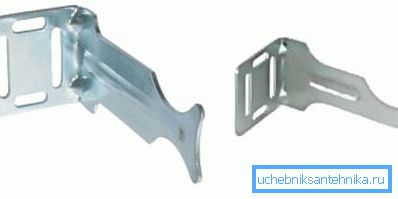

Speciální upevňovací prvky se používají pro praktickou a spolehlivější instalaci radiátorů.

Pravidla upevnění pro všechny typy baterií

Pravidla pro instalaci radiátorů všech konstrukcí jsou běžná a jejich kvalita závisí na kvalitě hlavního úkolu zařízení - přenosu tepla. Jako obvykle jsou umístěny ohřívací zařízení a potrubí pro přepravu chladicí kapaliny (horká voda) podél stěn areálu. Pokud jde o soukromé domy, doporučujeme umístit všechny zdroje tepla u vchodových dveří, okenních otvorů, balkónů.

Nejúčinnější je instalace radiátorů přímo pod okenními otvory, protože tok tepla z nich zabraňuje pronikání studeného vzduchu z zasklení.

Pro dosažení maximálního přenosu tepla z chladiče by měl být instalován v určité vzdálenosti:

Tento model je určen pro upevnění trubkových radiátorů na stěnu.
  • Z podlahy asi 100-150 mm;
  • Ze zdi 40-50 mm;
  • Na parapet ne méně než 90-120 mm.

Další pokyny pro upevnění radiátorů se liší v závislosti na:

  • Konstrukce;
  • Massiveness;
  • Rozměry (počet sekcí).

Existují dva typy spojovacích prvků:

  • Nástěnné;
  • Venkovní.

Montáž litinových radiátorů

Nejvíce masivní ze všech topných zařízení litinové výrobky vyžadují zvláštní pozornost, když jsou připevněny ke stěně. Z tohoto důvodu musí být upevňovací prvky pro takové baterie velmi silné, aby mohly dlouhou dobu držet objemnou konstrukci.

Hotové výrobky takového plánu mají na štítku slovo "zesílené", protože jsou vyrobeny z tlustostěnného kovu. Mohou být namalovány v továrně, obvykle bílé. Pokud však chcete koupit barevné ohřívače, můžete objednat barvy svítidel a radiátorů ve stejné barevné schémě.

Malé, na první pohled háčky na výrobky z litiny jsou upevněny na stěnu ocelovými kotvami

Dávejte pozor! Při výběru držáku pro litinový radiátor věnujte pozornost jeho délce. Mělo by odpovídat rozměrům zařízení, které bere v úvahu doporučenou vzdálenost od stěny.

Kromě konzol pro litinové baterie jsou vyráběny háčky z ohýbaných kovových tyčí s velkými průměry se závity. Tyto držáky prodávají kompletní s hmoždinkami pro instalaci.

Instalace háku je jednoduchá:

  • Počáteční značení se provádí pro upevňovací body. odhadované množství;

Pozor! Minimální počet svítidel pro radiátor v 6-8 úsecích - tři: dvě v horní části a jedna ve spodní části. Pokud zvýšíte počet sekcí na deset, budete potřebovat tři spojovací prvky nahoře, dvě v dolní části. Pro každou z následujících šesti sekcí přidejte jednu horní a dolní část.

  • Vyvrtejte otvory pro hmoždinky vrtákem nebo děrováním;
  • Vložte hmoždinky do hotových otvorů a zašroubujte háček do nich.

V případě, že je baterie namontována s velkým počtem částí, konzoly pro litinové radiátory nemohou plně zajistit spolehlivost upevnění. Jako přídavná opatření je podpora těžkého zařízení používána pomocí speciálních podpěr montovaných na podlahu a částečně odlehčujících stěnových upevnění.

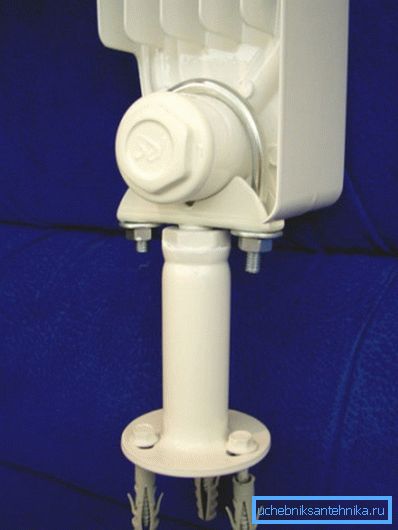

Jako další spojovací prvky se používají podlahové podpěry (na obrázku)

Takové zastávky se nacházejí v různých provedeních:

  1. Výškově nastavitelné;
  2. Neregulované;
  3. Se zásuvnými radiátory a upevněnými na šroubovaném spojení:
    • Z tlustého ocelového drátu;
    • Z řetězce mobilních spojení.

    Bimetalové a hliníkové baterie

    Spojky hliníkových baterií a držáků pro bimetalové radiátory jsou velmi podobné. Jsou vyrobeny z tenčího kovu, spíše než z litinových spotřebičů, protože oba bimetalické a hliníkové radiátory jsou lehké.

    Konzola pro bimetalový radiátor může být:

    • Přímé;
    • Úhlová.

    Rohová montáž je považována za univerzální vzhledem k tomu, že má pod záhlavím ohřívače dvoustranný zářez. Taková konzola pro hliníkový chladič je instalována na obou stranách zařízení.

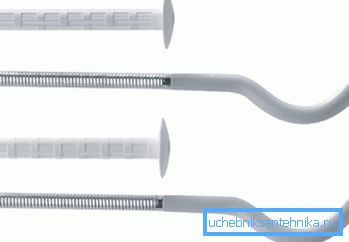

    Na ocelové kotvící háky jsou namontovány lehčí a menší baterie.

    Díky své lehkosti se hliníkové a bimetalové baterie obvykle neopírají na podlahu.

    Tip! Další důraz na podlahu je využíván pouze tehdy, když jsou radiátory namontovány na sádrokartonové stěny. Navíc v takových situacích používejte speciální držáky pro bimetalové radiátory s oboustrannou montáží.

    Upevňovací prvky pro jakýkoli typ radiátoru jsou ponořeny do stěny nejméně 120 mm.

    To je jediný způsob, jak zajistit spolehlivou instalaci baterie:

    • Hold, to je nemožnost kolapsu;
    • Upevnění, které neumožňuje dělení mobility.

    V závislosti na počtu sekcí v konkrétním zařízení a materiálu základny pro instalaci je rozhodnuto, kolik konzol pro zavěšení bimetalového chladiče.

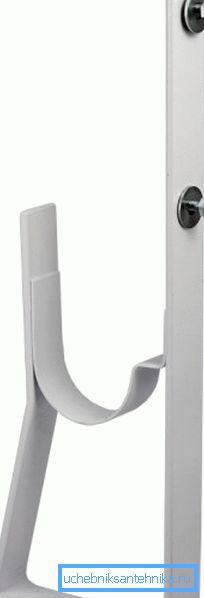

    Další možností pro podlahové radiátory

    Montáž ocelové baterie

    V zásadě je možné upevnění všech typů sekčních ohřívačů pro spojovací prostředky výše popsaných odrůd.

    Konzola pro ocelové panelové radiátory se mírně liší:

    • Během výrobního procesu jsou na zadní straně panelové baterie přivařeny montážní konzoly, u nichž je zařízení dále zavěšeno na konzolách upevněných ve stěně;
    • Při označování míst pro vrtání pod hmoždinkami těchto konzol musí být velmi přesné, aby se držáky dobře držely na hácích držáku.

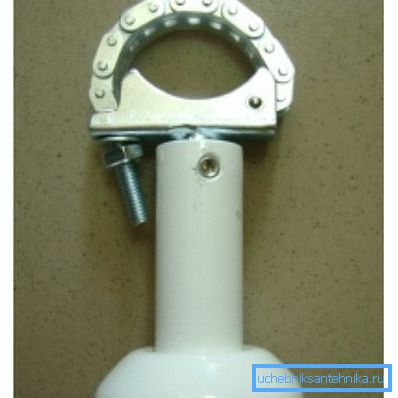

    Upevnění baterie pomocí volby pro montáž na podlahu - spona se skládá z ocelového řetězu a dlouhého šroubu

    Je možné zjednodušit montáž radiátorů vlastním rukama použitím speciálních kovových montážních lišt s pohyblivými západkami, uchopením ocelového panelu baterie zespoda a výše.

    Samozřejmě, cena rychloupínacích pásů je mnohem vyšší než standardní spojovací materiál, ale práce s nimi je rychlá a snadná.

    Závěr

    Samozřejmostí je, že použití takových výrobků jako podpěry pro radiátory je volitelné, můžete jednat jednoduše - vyvrtávat otvory ve stěně o velkém průměru a vložit tu výztuž. Ale vizuálně to nebude tak hladké jako u specializovaných spojovacích prostředků, které prakticky nebudou patrné mezi chladicími částmi.

    V prezentovaném videu v tomto článku najdete další informace k tomuto tématu.
