Radiátory v bytě: charakteristika moderních radiátorů, výběr

V poslední době se volba topného tělesa stal velmi náročným úkolem. Je třeba vzít v úvahu nejen jeho technické vlastnosti, ale i jeho vzhled. Řada ohřívačů komplikuje výběr. Aby nedošlo k překročení nákupu, stojí za to bližší pohled na výhody a nevýhody stávajících typů baterií, ale na to, abyste se zastavili při výběru jemných odstínů.

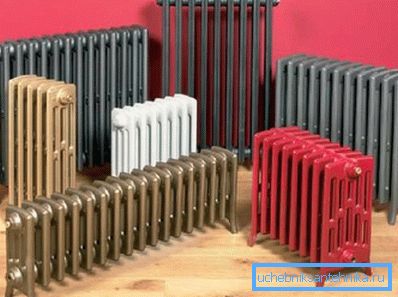

Různé možnosti topných zařízení

Krátká charakteristika moderních radiátorů

Typy vytápěcích radiátorů pro byt na dlouhou dobu nejsou omezeny pouze na modely ze železa nebo oceli.

Navíc modely s použitím neželezných kovů jsou na trhu populární, takové typy radiátorů lze identifikovat jako:

  • litinu Radiátory jsou známy již více než 150 let, ve skutečnosti předek moderních baterií byl vyroben z litiny. Takováto topná zařízení se vyznačují vysokou setrvačností, demokratickými náklady (s výjimkou uměleckých modelů) a špatně reagují na složení chladicí kapaliny. Není tedy nutné sledovat hladinu pH;
Litinový radiátor může být krásný

Dávejte pozor! Litina téměř netoleruje vodní kladivo a opravdu žádné mechanické efekty. Vzhledem k vysoké hmotnosti sestavy akumulátoru je lepší nechat provádět samotné montážní práce.

  • oceli - panelové radiátory lze považovat za typické představitele této skupiny. Na rozdíl od jiných ohřívačů je ocel vyráběna nerezová, ale pevná. Ocel je poměrně citlivá na kvalitu chladicí kapaliny, například je nežádoucí, aby kyselost vody byla příliš vysoká (limit pH 9,5 může být považován za horní povolenou hranici). Životnost radiátorů v bytě není příliš dlouhá jen kvůli kvalitě chladiva, ocel houže poměrně rychle;
  • bimetalický - v levnějších modelech jsou kombinovány ocel a hliník (trubky z oceli a žebra - z hliníku), drahé modely - měď + hliník. Neželezné kovy se používají ke zvýšení rychlosti ohřevu ohřívače a zvyšuje se přenos tepla. Jedinou nevýhodou je cena, cena baterie z mědi a hliníku může být několikanásobně vyšší než cena obyčejné litiny;
Na obrázku je měděný sběrač a hliníkové ploutve.
  • hliníku - liší se od bimetalického, protože kolektorové trubky jsou vyrobeny z hliníkové slitiny (na vnitřní straně je kov pokryt ochrannou vrstvou);
  • úplně měď topení radiátory jsou poměrně vzácné, důvodem jsou vysoké náklady;
  • vakuum Baterie nejsou stále rozšířené. To je způsobeno jejich vysokými náklady a nedostatkem zkušeností s jejich aplikací. Ačkoli samotná myšlenka na použití vařící kapaliny vypadá zvědavě, je možné, že se sníženou cenou zvýší jejich popularita.

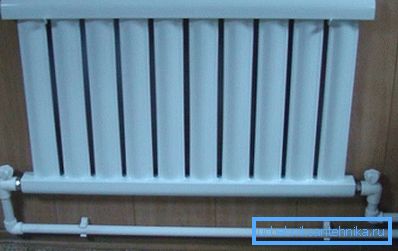

V foto-vakuovém chladiči

Je obtížné porovnat uvedené typy radiátorů, vše závisí na tom, které kritérium je považováno za hlavní:

  • například bimetalické z hlediska tepelného výkonu. Tepelný výkon sekce může dosáhnout 200 W, u železa je tato hodnota asi 1,5-2,0krát nižší;
  • z hlediska trvanlivosti je olovo v litině. Životnost litinových radiátorů v bytě dosahuje 50 let, ale po půlstoletí může pracovat více než jedna desetiletí, protože litina nehrozí;
  • Pokud jde o vzhled, všechny moderní baterie vypadají skvěle (s výjimkou starých modelů litiny, ale pokud to dovolí finance, můžete si koupit umělecké litinové radiátory).

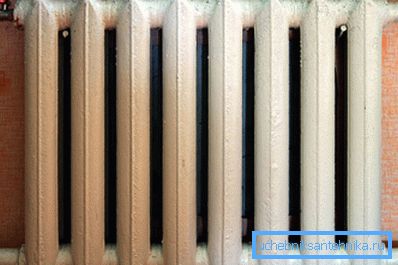

Běžná litá baterie

Nenápadnost výběru

Při výběru hlavní pozornosti je třeba věnovat technickým charakteristikám radiátoru, vzhled samozřejmě je důležitý, ale později je třeba věnovat pozornost. Budeme se zajímat o rozměry baterie a její tepelný výkon, provozní tlak v systému a teplotu chladiva.

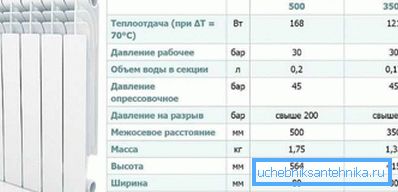

Výrobce obvykle poskytuje vše, co potřebujete k výběru.

Rozměry chladiče

Zařízení na vytápění jsou zřídka umístěna těsně u stěn, obvykle se lidé pokoušejí skrýt je ve výklencích u oken. Toto rozhodnutí je oprávněné, ale je důležité, aby vzdálenost od stěn od baterie byla dostatečná pro výměnu vzduchu. V opačném případě podstatná část tepelné energie přejde k vytápění stěn.

Dávejte pozor! Je zakázáno zavírat baterie záclonami, což znemožňuje vstup teplého vzduchu do místnosti.

Důležité je pochopit, jak funguje topný radiátor v bytě, například bimetalické baterie kombinují přímý přenos tepla s konvekcí, takže je obzvláště důležitá vzdálenost od okenního parapetu od horní části zařízení.

Existuje celá řada obecných pravidel pro umísťování baterie pod okno:

  • mezera mezi podlahou a dnem chladiče by měla být 8-12 cm (nedoporučujeme jej zvyšovat, protože to vede k mnohem chladnější úrovni na úrovni podlahy);
  • šířka radiátoru by měla být přibližně 75% šířky výklenku;
  • vzdálenost k okennímu prahu - 6-12 cm;
  • měla by existovat mezera mezi zadní stěnou ohřívače a stěnou (asi 5 cm).

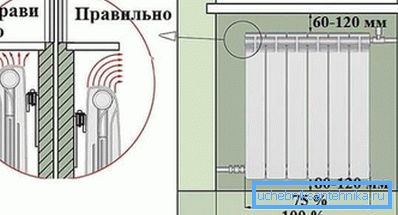

Doporučená vzdálenost při instalaci chladiče

Dalším důležitým parametrem je vzdálenost středu (označovaná také jako vzdálenost mezi středy otvoru pro vsuvky). Tento parametr je důležitý při instalaci, pokud se veškeré instalační práce provádějí ručně, je třeba předem zvážit, že vzdálenost mezi přívodním potrubím a výstupem by měla odpovídat střední vzdálenosti baterie.

Dávejte pozor! V zásadě mohou být potrubí sníženy / zředěny na jakoukoli středovou vzdálenost, ale to je zvláštní ztráta času. Je to mnohem jednodušší, když při koupi baterie vyberete tuto nuance.

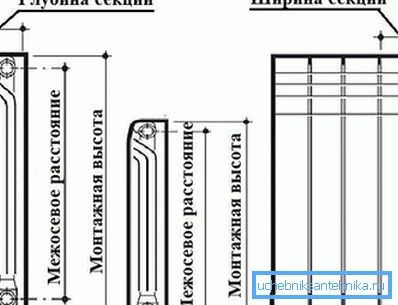

Diagram zobrazuje vzdálenost středu

Tepelná energie akumulátoru

Bez ohledu na to, jaké typy radiátorů jsou pro byt, je nutné určit požadovaný tepelný výkon zařízení. Koneckonců, komfort v bytě je možný pouze v případě, kdy se tepelný vstup alespoň rovná tepelným ztrátám.

Existuje několik metod výpočtu. Jednoduchý člověk na ulici obvykle používá zjednodušenou metodu, aby jednoduše odhadl, kolik sekcí má mít topný radiátor. Při návrhu autonomního systému vytápění však může být zapotřebí složitějšího výpočtu (s přihlédnutím k libovolné teplotě přívodu a zpátečky).

Dávejte pozor! Výpočet požadovaného výkonu topného zařízení s přesností wattů není nutný. Potřebujeme pouze hrubou hodnotu, abychom zjistili počet článků baterie.

Takové možnosti výpočtu jsou možné:

  • při průměrné rychlosti 1m2 / 100 W, tj. jednoduše spočítáme plochu místnosti a vynásobíme číslem 0,1, získáme požadovaný výkon topného zařízení v kW;

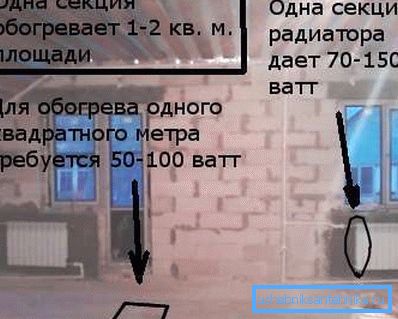

Jedna část může ohřát 1-2 m2

Dávejte pozor! Pokud jsou v místnosti 2 nebo více oken, místnost je úhlová nebo výška stropu přesahuje 2,7 m. Doporučuje se zvýšit výsledek o 15-20%.

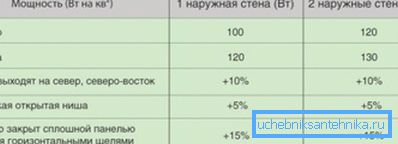

Změna požadované kapacity baterie v závislosti na charakteristikách místnosti
  • můžete jít opačným způsobem - pro výpočet objemu místnosti a vzhledem k rychlosti 1 m3 / 41 W pro výpočet požadovaného přenosu tepla;

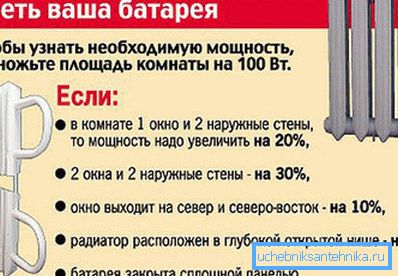

Několik tipů o požadované síle
  • nejsložitější metodou jsou závislosti, které umožňují vypočítat skutečný přenos tepla pro libovolnou teplotu nosiče tepla.

Výpočetní instrukce v tomto případě vypadá takto:

  • Nejprve je třeba určit teplotu

?T = (T pod + Tobr) 2-Tk,

Ve výrazu se používá následující poznámka: Tpod a Tobr - teplota chladicí kapaliny na vstupu a výstupu topného zařízení. Tk je teplota vzduchu v místnosti.

  • pak se skutečný výkon topné baterie vypočte podle vzorce

Q = k • A •? T

k je rychlost přenosu tepla radiátoru (v závislosti na materiálu), A je plocha povrchu. Produkt těchto parametrů je pro každou baterii konstantní. Chcete-li zjednodušit otázku výpočtu topného tělesa pro byt, nejprve zjistíme, že výrobek k • A odpovídá standardním teplotám pro přívod a zpětný chod.

V tomto případě je známý tepelný výkon zařízení, T je také známý, je určen k • A. Poté je již možné vypočítat výkon ohřívače pro jakoukoli teplotu chladicí kapaliny.

Tento přístup lze doporučit při návrhu autonomního systému vytápění, například při nízkoteplotních systémech a v dokumentaci k baterii se uvádí jeho tepelný výkon pouze pro normální provoz (90 ° C toku, 70 ° C - návrat).

Výběr topného tělesa

Požadovaný tepelný výkon byl určen k rozhodnutí o tom, jak vypočítat části radiátorů v bytě.

K dokončení výpočtu potřebujete:

  • zvolit vhodný model radiátoru, v technické dokumentaci zjistit přenos tepla jedné části během normálního provozu;

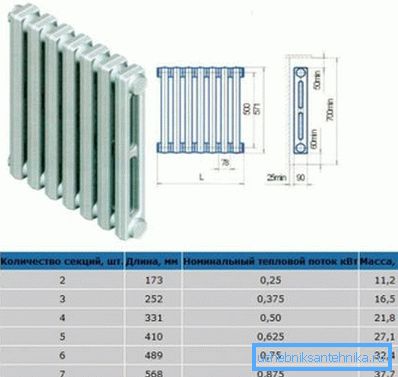

Dokumentace udává množství toku tepla
  • Znalost minimálního požadovaného tepelného výkonu zařízení a přenosu tepla z jednoho úseku je možné vypočítat, kolik sekcí bude zapotřebí jako poměr těchto hodnot.

Dávejte pozor! Taková flexibilita je vlastní pouze u sekčních radiátorů. Pokud máte v plánu koupit ocelové panelové baterie, pak nastavte přenos tepla sada sekcí nebude fungovat.

Pro zjednodušení dimenzování ohřívače je možné použít hotové stoly, v nichž je v závislosti na podlahovém prostoru uvedeno, který ohřívač by měl být použit. To je výhodné, ale je lepší nafouknout získaný výsledek o něco málo, o 15-20 procent, a aby bylo možné regulovat teplotu, prostě vložte termostat na zdroj.

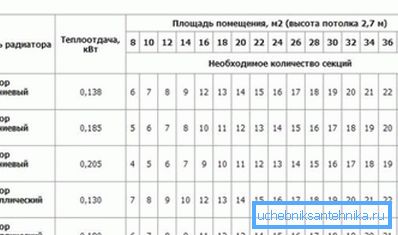

Tabulka pro výběr radiátorů

Na konci

Výběr topné baterie pro byt je úkol, který vyžaduje vážnou úvahu. Je třeba vzít v úvahu takové vlastnosti zařízení jako: tepelná energie, trvanlivost, pevnost v tahu atd.

Navrhované informace pomohou nejen při výběru chladiče pro tepelnou energii, hlavního parametru ohřívače, ale také při výběru mezi různými typy radiátorů.

Video v tomto článku uvádí silné a slabé stránky populárních modelů radiátorů.
